乒乓球自动打孔塞子装配专机结构

　　这套三维结构面向乒乓球类薄壁球形工件的后段加工场景，核心任务是在球壳指定位置完成冲孔，并将配套塞子压入孔位，形成稳定的装配状态。设备布置在小型体育用品生产线中时，可衔接球坯整理、外观检测和包装工序，减少人工拿取球体、对位钻孔、手动塞装等重复动作。由于乒乓球壳体薄、表面弧度大，普通平面夹具容易造成压痕或方向翻转，因此整机在工件定位、姿态保持和工序节拍上做了针对性处理。

　　从实际用途看，该专机并不只是单工位打孔机构，而是把上料、定位、冲孔、塞子供料、压装、出料收集等动作串联在一个紧凑机架内。工件进入加工区后，依靠定位模腔和夹持元件保持球面接触，避免壳体局部受力过大；孔位位置通过机构与治具共同约束，使冲头作用点始终落在预设区域。塞子装配部分与冲孔工位按节拍联动，塞子经定向输送后到达压装位置，再由压头推入球壳孔内，整个过程不需要人工反复摆正工件。

　　功能特性上，设备强调全自动打印、自动收集和方向一致性。这里的方向一致性对球形产品尤其重要：若工件在流转中翻面，后续孔位、塞子方向和外观检测都会受到影响。结构中通过凸轮分割器提供稳定的间歇转位，使各工位在停止阶段具有较高的定位刚性，在运动阶段又能保持顺畅切换。凸轮机构的优势在于动作曲线固定、重复定位可靠，适合节拍明确、载荷不大但对位要求较高的轻型装配场景。

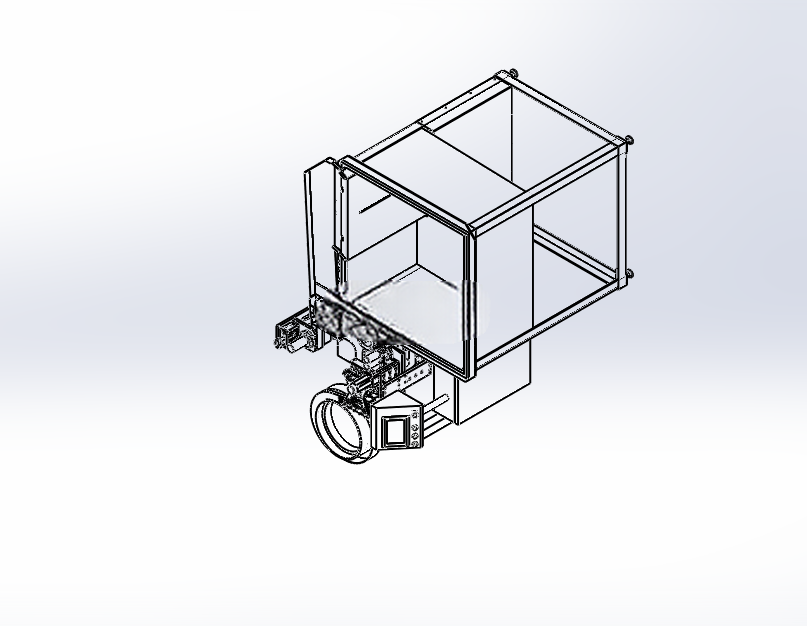

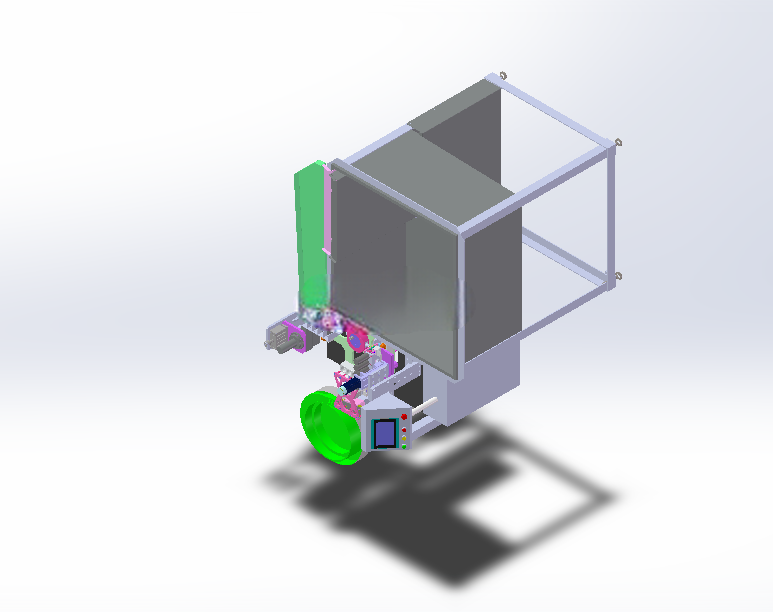

　　设计思路上，机架采用方管焊接或型材搭建的框架形式，外围预留防护板安装空间。主体框架为长方体开放结构，便于检修人员从侧面观察转盘、冲头和送料部件；底部布置执行元件、控制阀和控制盒，前部设置操作与显示区域，方便调试时单步运行、检查传感器信号和调整压装行程。绿色盘状构件位于前侧，可作为振动或储料相关部件的安装位置，用于塞子或辅助物料的有序供给。

　　机构布局遵循“工件短距离流转、执行元件靠近工位”的原则。冲孔单元、压装单元和送料单元集中在转盘周边，管线沿机架侧边固定，避免运动干涉。夹持模腔需根据球径设计包覆角度，既要有足够摩擦力防止工件移位，又不能让薄壁球壳产生明显凹陷。冲头与压头的行程应分开调整：冲孔动作关注刃口进入深度和排屑空间，压装动作关注塞子到位高度与球面贴合状态，两者不能简单共用同一行程参数。

　　外形尺寸方面，该设备属于台式轻型非标专机，机架高度以人员站立操作和维护为边界，宽度需容纳转盘、冲孔模组、塞子送料器及防护门，深度则要保证后方电气与气动元件有接线、接管空间。安装时地面应保持平整，机架底部建议设置可调脚杯，用于校正水平并降低振动传递。前侧操作面板到设备内部运动区之间需保留安全距离，外侧防护板应覆盖冲头、压头和转盘夹点，仅保留必要的上料、出料和观察窗口。

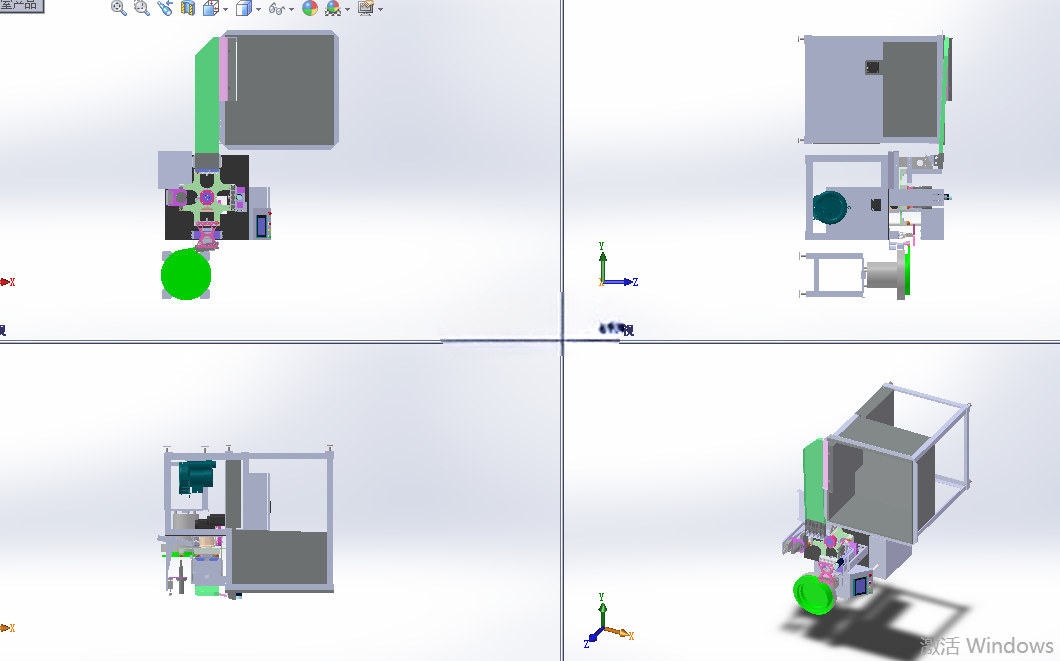

　　在建模和结构评审时，需要重点检查转盘分度直径与工位数量的匹配关系，确认每个工位停止后，工件中心与冲头、压头轴线重合；同时核对塞子送料轨道末端与压装位的高度差，防止塞子在进入治具前卡滞。气动元件应设置节流调节，使夹持和压装速度平稳，避免冲击薄壳。传感器布置宜覆盖工件到位、塞子到位、工位转位和出料状态，便于设备在缺料或错位时暂停。

　　整体来看，该结构适合小尺寸球形件的连续化孔加工与嵌件压装，尤其适用于乒乓球、玩具球、塑料球壳等轻型产品。工程人员在复用该方案时，可根据球径、塞子形式和生产节拍更换定位模腔、冲头规格与送料轨道，并重新校核凸轮分割器负载、转盘惯量和压装力，使设备在稳定加工的同时保持较低的人工干预频率。
