铸造合金轮毂配套越野轮胎设计

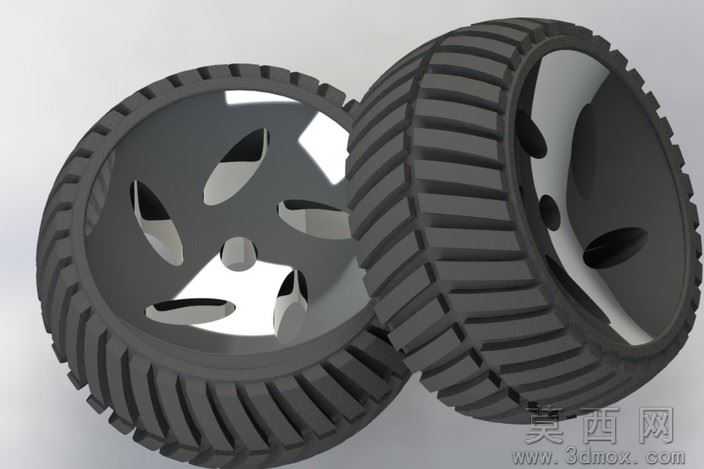

本作品为小型行走机构配套的轮胎与合金轮毂组合三维设计，建模阶段先完成轮胎外轮廓的曲面构建，针对越野使用场景设计了大间距块状胎纹，每块胎纹侧面做了倾斜拔模角度，既保证橡胶部件脱模可行性，也能在非铺装路面提供更强的抓附力，胎体内部预留了标准轮毂安装的贴合面，公差控制在常规装配允许范围内。轮毂部分采用铸造合金工艺对应的结构设计，轮辐做了异形镂空造型，在保证整体结构强度的前提下尽可能降低轮体自重，轮辐边缘做了圆弧过渡处理，避免铸造过程中出现应力集中问题，轮毂中心预留了传动轴安装孔位，孔位周围设计了加强筋结构，可承受行走过程中传递的扭矩载荷。材质渲染阶段，轮胎部分采用哑光深黑橡胶材质，调整了表面粗糙度参数还原橡胶制品的微磨砂质感，胎纹缝隙处添加了轻微的积尘效果提升真实感；轮毂部分采用亮面金属合金材质，调整了金属反射率与高光参数，还原铸造合金抛光后的金属光泽，镂空区域做了轻微的阴影过渡，凸显轮辐的立体层次。设计过程中重点匹配了轮胎与轮毂的装配契合度，轮胎内圈尺寸与轮毂外圈安装位完全对应，避免装配后出现松动打滑问题，同时针对铸造合金的工艺特性优化了轮毂的壁厚分布，整体壁厚保持均匀，避免铸造过程中出现缩孔、变形等缺陷，胎纹的排布也做了动平衡考量，沿轮胎圆周方向均匀分布，保证高速转动时的稳定性。
