低间隙车用折叠式门挡限位结构

　　做了十几年结构设计，碰到不少车库、改装车舱的门体限位痛点，尤其是底盘做了降低处理的乘用车辆、地库边缘的人行通道门，常规凸起式门挡要么卡底盘，要么限位行程不够，门体晃荡碰漆面，这款折叠限位结构就是针对这类场景做的落地设计。

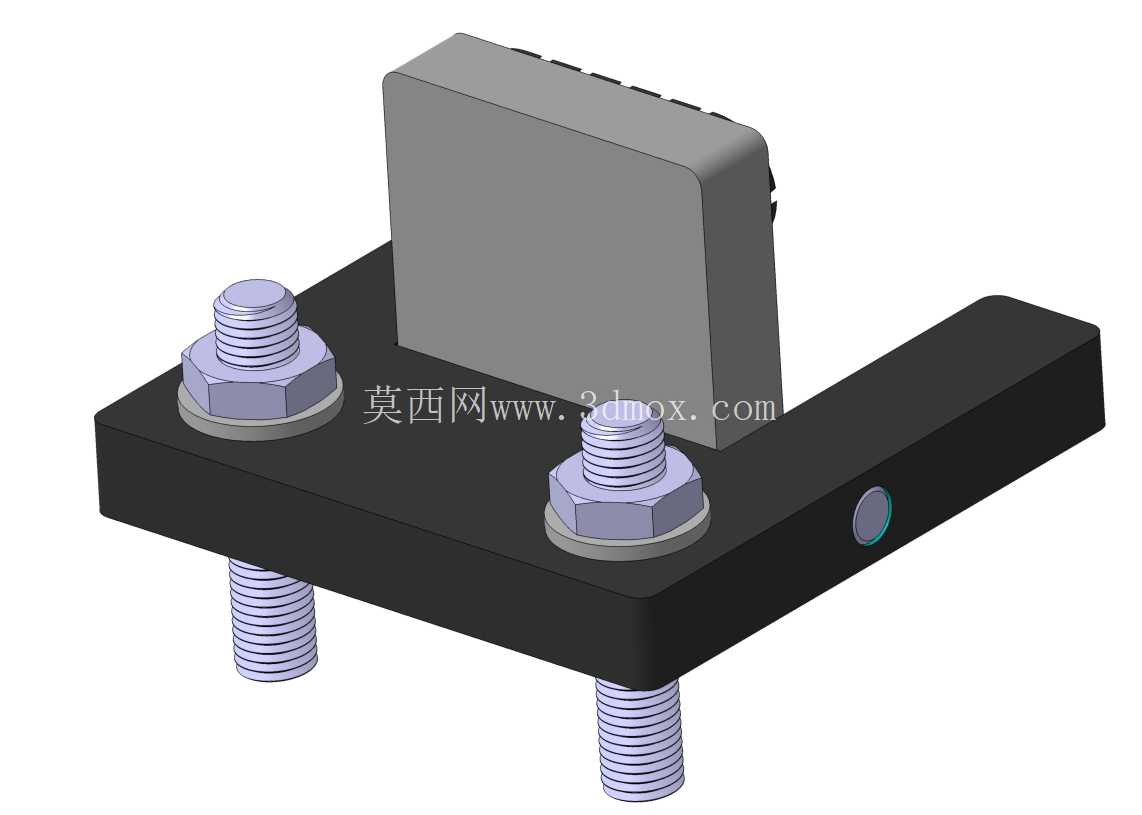

　　先讲实际安装边界，整个底座采用平板式贴合安装设计，安装面厚度控制在12mm以内，完全适配地库地坪、改装车舱地板的低间隙要求，不会出现常规门挡突出安装面过高、车辆通行剐蹭底盘护板的问题。固定端采用双螺栓锁紧结构，配套的螺栓沉头座完全埋入底座平面，安装完成后螺栓顶面与底座上表面齐平，没有突出的磕碰点，人员通行、车辆碾压都不会勾挂异物或者损伤轮胎。

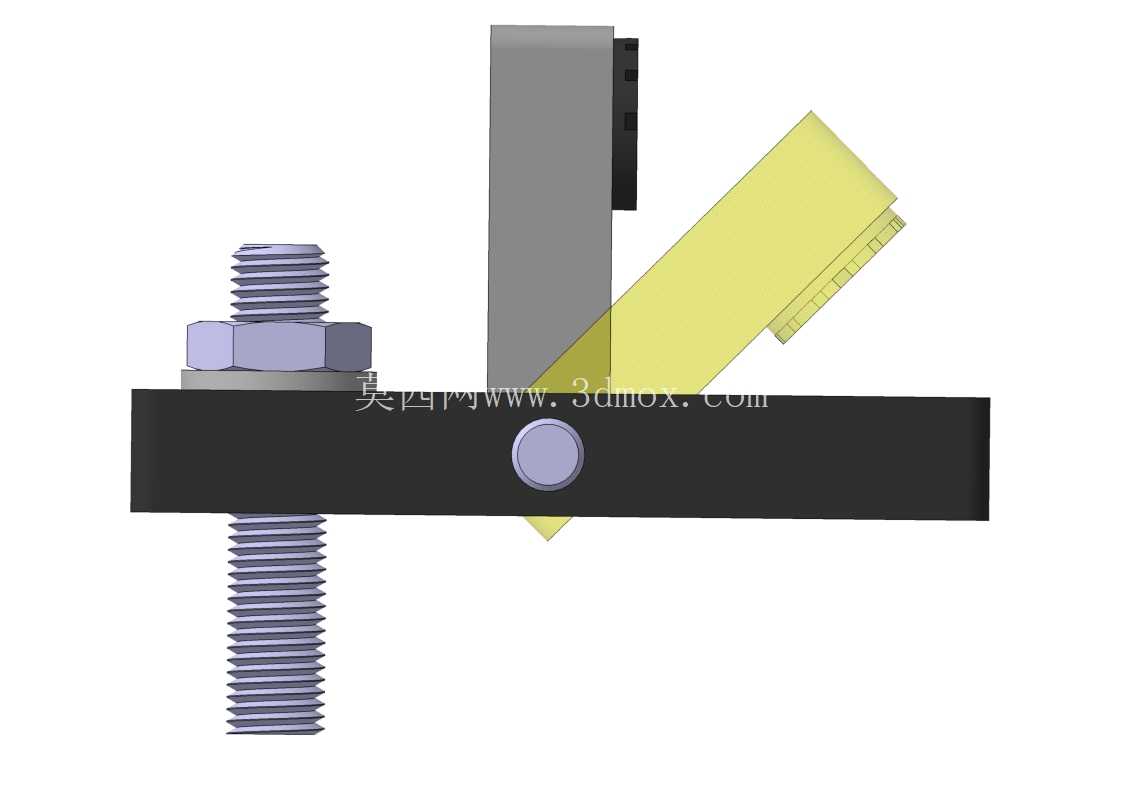

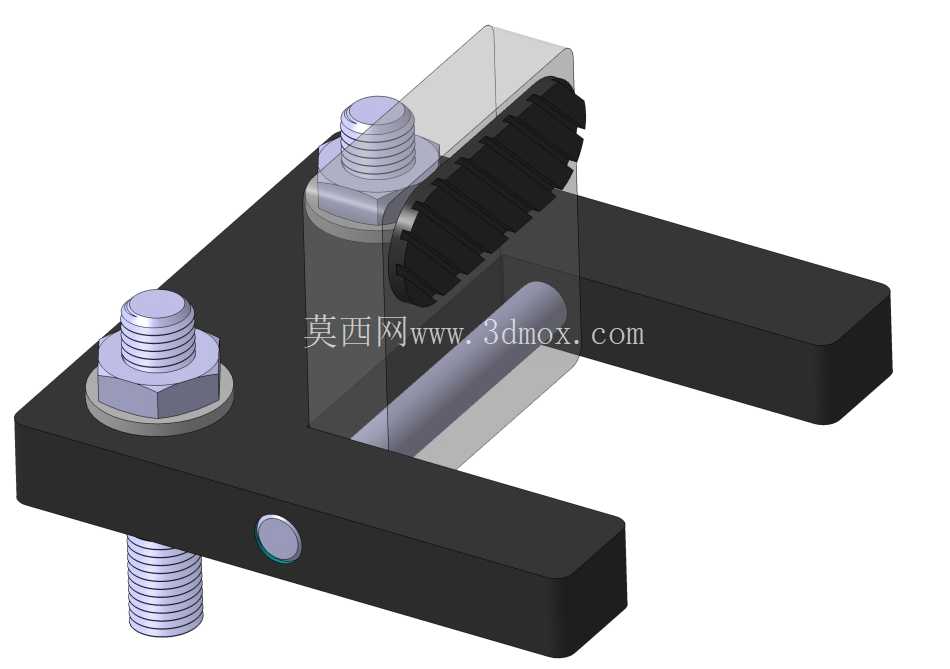

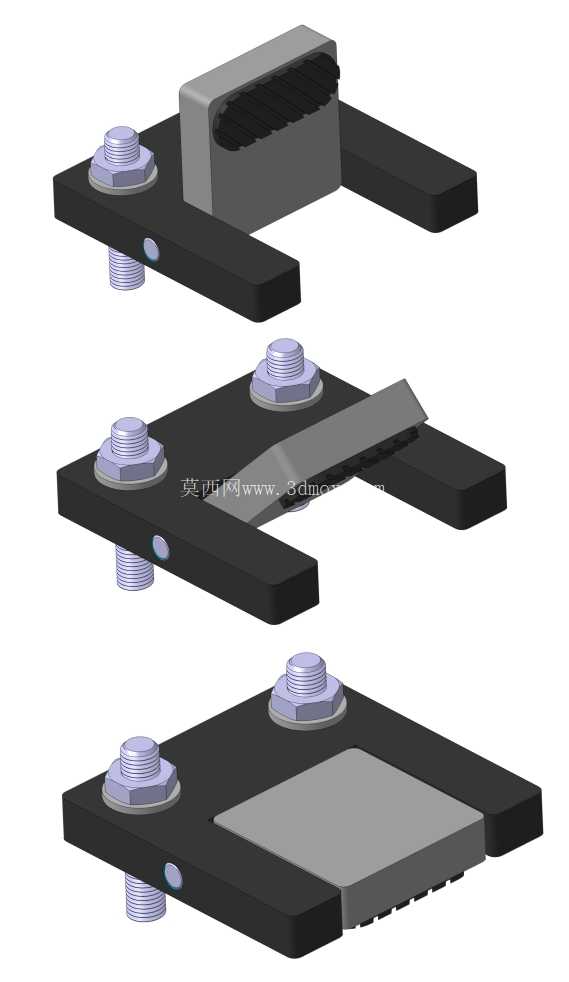

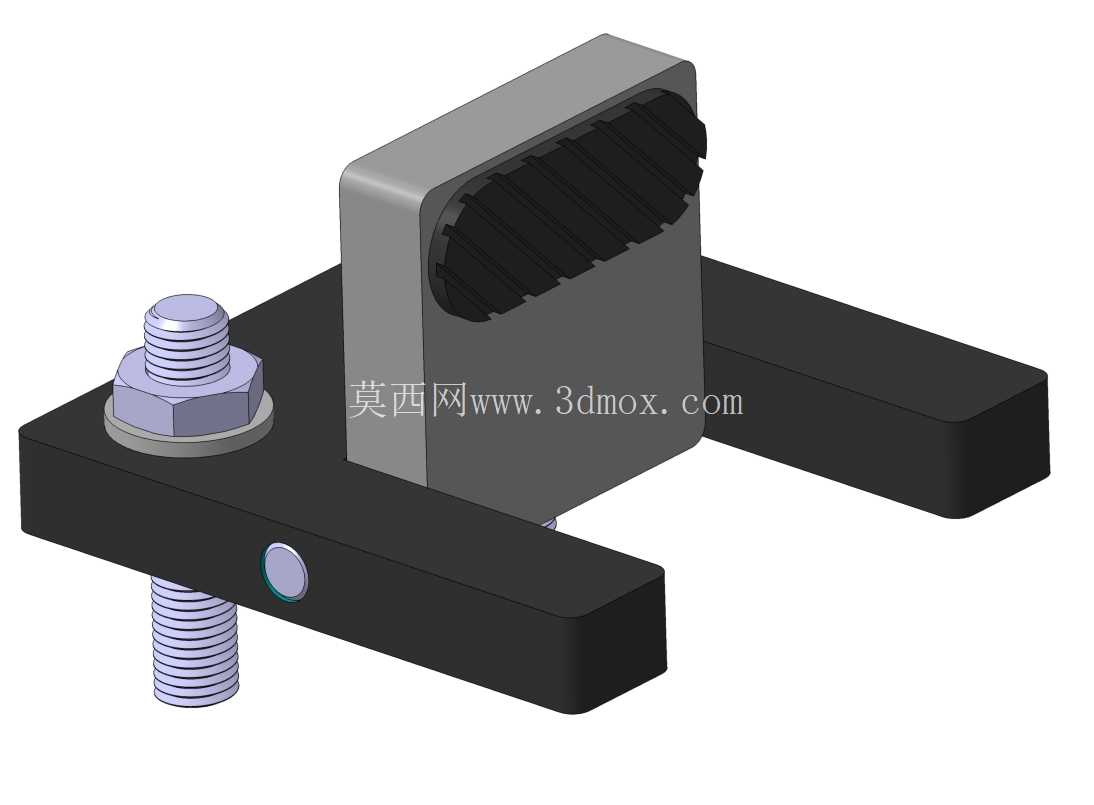

　　结构核心的折叠机构做了极简的运动路径设计，没有多余的连杆传动，活动挡块通过侧边的铰接轴实现90度翻转：当门体需要开启通行时，挡块可向下翻折至与底座齐平，整个限位装置完全沉入安装平面内，通行区域没有任何凸起障碍，扫地车、低底盘车辆都能顺畅通过；当门体需要关闭限位时，挡块向上翻起至垂直状态，挡块顶面的缓冲胶条直接接触门体下沿，既能够硬限位阻挡门体过度位移，又能通过胶条缓冲避免金属硬接触产生的异响和漆面磨损。

　　从功能特性上看，整个结构没有易损的弹簧、卡扣零件，铰接位置采用耐磨的自润滑衬套，长期反复翻转也不会出现松旷异响，挡块的翻起高度可以根据门体下沿的实际间隙做适配调整，常规适配的门体下沿间隙在10mm到30mm区间，覆盖绝大多数民用车库门、改装车舱侧开门、花园庭院矮门的安装需求。底座的安装孔位做了长圆孔设计，现场安装时可以根据门体的实际停止位置做±8mm的位置微调，不需要反复打孔定位，降低现场施工的精度要求。

　　设计过程中特意规避了常规限位器的几个通病：一是取消了外露的弹性零件，避免户外使用时积灰、锈蚀导致的卡滞，整个结构外露面都是平整的金属面，日常清洁只需要简单擦拭即可，花园、户外车库这类多尘多潮的场景也能长期稳定工作；二是挡块的受力面做了加宽处理，接触门体的宽度达到80mm，不会因为门体晃动出现局部应力集中导致的挡块变形，哪怕是风力较大的户外场景，门体被风吹动撞击限位器也不会出现结构断裂；三是折叠状态下整个装置没有突出的棱角，所有边角都做了R3的圆角处理，人员赤脚或者穿软底鞋通行也不会被磕伤，适配家用场景的安全要求。

　　实际选型的时候需要注意，这款限位结构适合水平安装在硬质基础面上，混凝土地面、钢板地板、实木地板都可以通过配套膨胀螺栓或者自攻螺丝固定，不适合软质的泥土地面安装。如果是重型工业门使用，可以在底座下方增加一块预埋钢板，将底座与预埋钢板焊接固定，能够承受更大的撞击载荷。日常维护只需要每半年在铰接轴位置滴少量润滑油即可，不需要做其他的拆解保养，整体的使用寿命可以达到万次以上的翻转循环，完全满足民用场景的使用频次要求。

　　从建模逻辑上，整个零件的建模采用全参数化设计，安装孔位、挡块高度、铰接轴直径都可以根据实际使用场景做参数调整，不需要重新绘制草图，只需要修改对应参数就能快速生成适配不同门重、不同间隙的衍生型号，对于做系列化产品开发的结构工程师来说，能够大幅缩短改型设计的周期。所有配合面的公差都按照机械加工的常规公差标注，钣金折弯件的折弯半径、板材厚度都符合常规五金加工的工艺要求，不需要特殊的加工设备就能批量生产，制造成本比常规的弹簧式门挡更低，可靠性却提升不少。
