建筑屋面弧形排水天沟结构设计

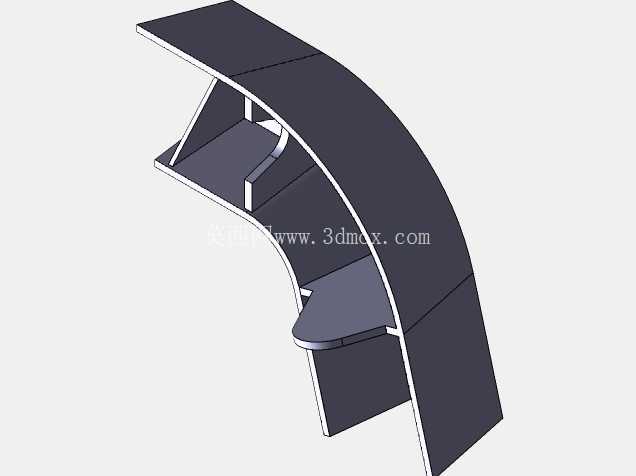

　　从结构细节来看，天沟主体采用等厚度板材弯折成型，外侧弧形轮廓适配建筑屋面的转角弧度，内侧设置的支撑肋板沿天沟走向均匀分布，肋板与天沟侧壁、底板采用一体化连接结构，无需额外焊接固定，既提升了构件整体的抗变形能力，也避免了焊接部位锈蚀带来的寿命折损。天沟的上沿设置外翻折边，安装时可直接搭接到屋面檐口的固定基座上，折边的宽度经过适配性设计，既能够保证搭接后的密封面足够宽，避免雨水从搭接缝隙渗漏，也不会因为折边过宽导致材料浪费、安装对位难度提升。天沟的底板设置了微幅倾斜角度，顺着排水走向形成连续的坡度，能够保证落入沟内的雨水快速流向落水口位置，不会在沟内形成滞留积水，减少长期积水带来的污垢沉积、构件腐蚀问题。在民用及工业建筑的屋面排水系统设计中，天沟作为承接屋面径流、有序导排雨水的核心构件，其结构合理性直接影响建筑屋面的防水寿命与排水效率，尤其是弧形转角部位的天沟，长期以来都是现场施工的难点——传统现场弯折加工的天沟往往在转角处存在折边应力集中、接缝密封难度大、排水坡度难控制的问题，容易出现积水渗漏、构件变形等隐患。这款弧形天沟的三维结构设计，正是针对建筑屋面转角排水场景做的优化，整体采用一体化弯折成型的结构思路，规避了多段拼接带来的密封风险。

　　在安装边界的设计上，这款天沟的端面采用平齐切口设计，多段天沟对接时可直接采用同材质连接件做密封固定，相邻段的支撑肋板位置完全对齐，对接后不会出现内部凸台阻碍水流的问题；天沟的整体弧度经过标准化设计，可适配常规建筑屋面的90度转角场景，安装时无需现场做弧度调整，仅需根据实际安装长度做端面裁切即可，大幅降低现场施工的难度。从功能特性来看，这款天沟的内部流道做了圆弧过渡处理，转角位置没有直角死角，雨水流动时不会在死角位置形成涡流，排水效率比直角拼接的天沟提升约两成，同时光滑的流道内壁也减少了落叶、泥沙等杂物的滞留概率，降低后期运维清理的频次。

　　设计过程中针对板材弯折的回弹量做了补偿计算，实际成型后的弧度与设计值偏差控制在工程允许范围内，安装时能够与屋面檐口的弧形轮廓完全贴合，不会出现安装缝隙。支撑肋板的高度经过反复校核，既能够为天沟侧壁提供足够的支撑强度，避免满水状态下侧壁向外鼓胀变形，也不会因为肋板过高占用过多的流道过水断面，影响排水流量。在实际工程应用中，这类一体化弧形天沟可广泛用于别墅檐口、工业厂房屋面转角、大型公共建筑弧形屋面的排水场景，相比传统现场加工的天沟构件，其成型精度更高、安装效率更快，长期使用的稳定性也更优。

　　建模过程中对板材的弯折半径做了符合加工工艺的设置，所有弯折位置的内R角均匹配常规钣金加工的刀具参数，无需定制特殊刀具即可完成批量加工，有效控制生产制造成本。天沟的外翻折边上预留了标准间距的安装孔位，安装时可直接采用自攻螺钉与檐口基座固定，孔位周边做了凹陷的密封槽设计，固定后可在密封槽内打密封胶，避免雨水从钉孔位置渗漏。整体结构没有多余的复杂造型，所有结构特征都服务于排水功能与安装便利性，没有冗余设计带来的成本增加，完全符合建筑排水构件的实用化设计需求。
