卡箍式减压阀连接结构三维设计

　　在工业流体输送管网、工艺管路调压回路以及小型设备的气源稳压支路中，这类侧装支架式减压阀的应用场景十分普遍，不同于常规直通式减压阀的同轴安装形式，该结构采用侧挂式安装支架设计，能够在管路侧边空间局促的场景下完成固定，无需在阀体轴向预留额外的安装操作空间，尤其适配紧凑型液压站、小型空压机组以及实验室气路排布这类安装边界受限的工况。从实际功能来看，该结构核心承担管路流体压力调控的作用，输入端接入高压流体介质后，通过阀体内置的调压膜片与弹簧组件的配合，将输出端压力稳定在设定区间内，避免下游管路因为压力波动出现密封失效、仪表损坏或者执行元件动作失准的问题。

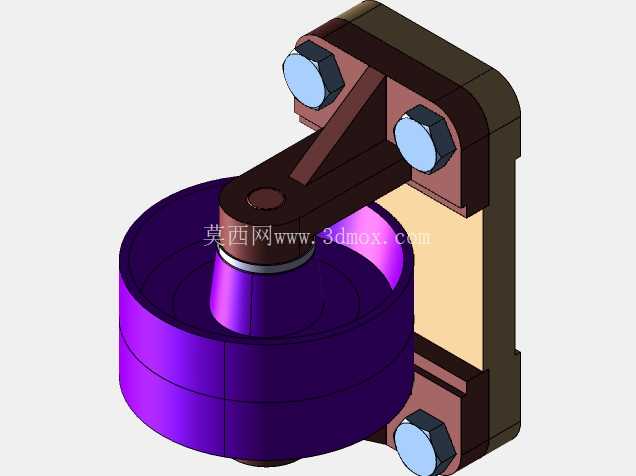

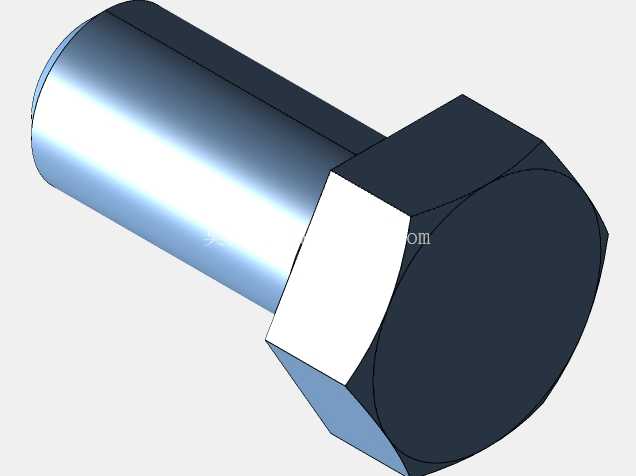

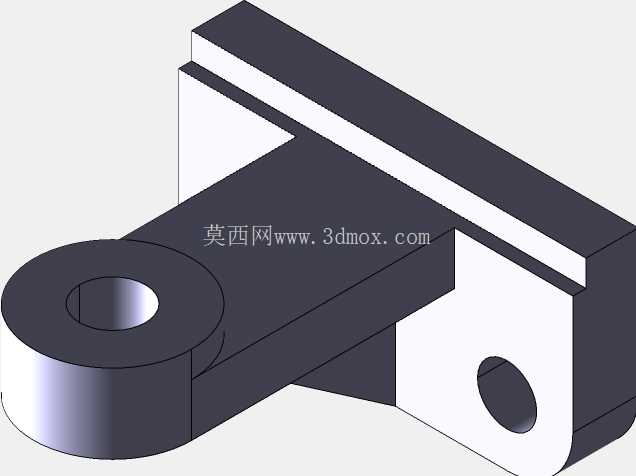

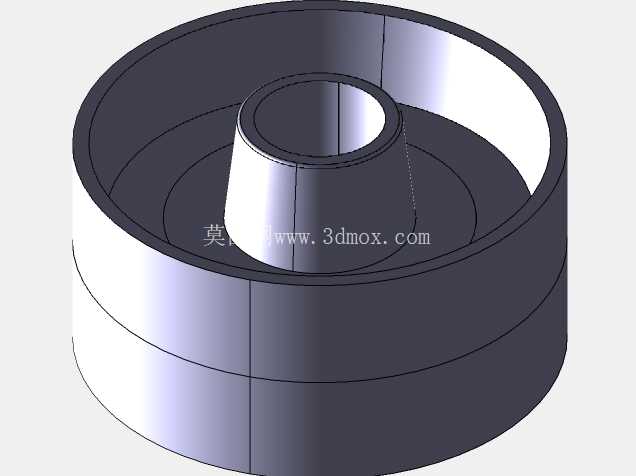

　　设计过程中首先考虑的是安装可靠性，侧装支架采用三个内六角螺栓完成与安装基面的固定，三个螺栓呈三角排布，相比双螺栓固定结构能够更好抵消阀体工作过程中因为介质流动产生的径向振动，避免长期运行后螺栓松动导致的阀体移位。阀体下部的紫色主体为调压腔与流体通道集成结构，流道采用圆弧过渡设计，能够减少介质流经阀体时的压损，同时避免流道直角位置出现介质淤积的问题，对于输送带有少量杂质的压缩空气或者低压流体工况，这种流道结构能够降低杂质卡滞阀芯的概率。支架与阀体的连接部位采用加强筋结构过渡，筋板厚度根据阀体满载工况下的倾覆力矩核算确定，既能够保证支架的结构强度，又不会过度增加整体结构的重量。

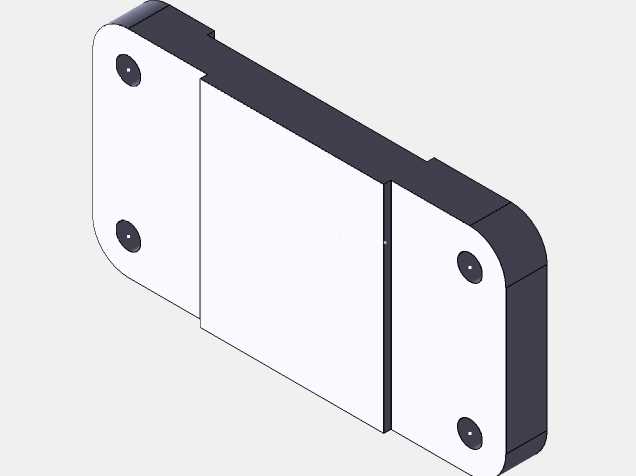

　　从安装边界来看，该结构安装基面仅需要预留三个对应螺栓孔位，安装孔的位置度公差控制在0.2mm范围内即可满足装配要求，阀体下部的圆形调压端外圆为最大径向尺寸，安装时需要保证该外圆与周边管路或者结构件预留至少10mm的操作间隙，方便后续调压操作以及密封件更换维护。设计时还考虑了装配工艺性，所有螺栓连接部位都预留了足够的扳手操作空间，支架上的螺栓过孔采用沉孔设计，螺栓安装后头部不突出支架表面，避免安装过程中螺栓头部与周边结构发生干涉。密封结构方面，阀体与支架连接部位采用环形密封槽设计，装配时嵌入O型密封圈即可实现静密封，能够满足1.6MPa以下工作压力的密封要求，无需额外增加密封垫片，减少了装配零件数量。

　　在实际选型适配时，该结构可以直接匹配同通径的金属管路，侧装的形式也方便操作人员在设备侧面直接观察调压状态，不需要俯身或者探入设备内部查看调压刻度，日常巡检维护的操作便利性更好。结构建模过程中对所有配合面都做了公差匹配设计，螺栓过孔与螺栓的间隙配合公差按照H7/g6选取，既能够保证装配时的顺利导入，又不会因为间隙过大导致安装后阀体出现偏斜。阀体下部的调压端外圆做了倒角处理，方便后续装配防尘罩或者外接调压旋钮时的导向定位。整体结构没有采用复杂的异形曲面，所有结构件都可以采用常规的铣削、车削工艺完成加工，加工成本较低，适合批量生产应用。针对不同的介质工况，只需要更换对应材质的密封件以及阀芯组件，就可以适配水、压缩空气、低压液压油等多种介质，通用性较强。
