工业设备用方管焊接机架结构设计

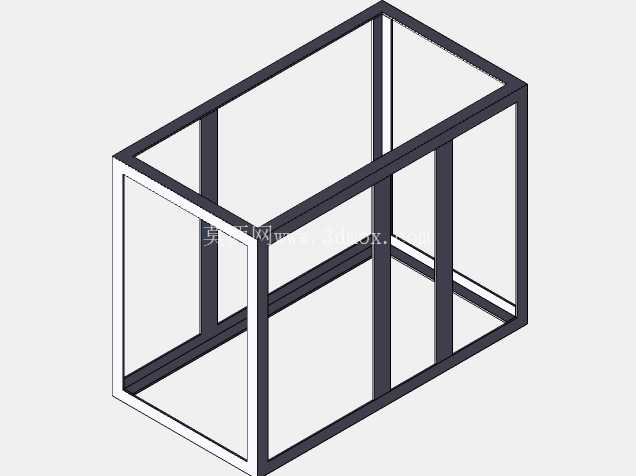

　　这类方管焊接框架是工业非标设备里最常用的承载基础结构，小到桌面式检测工装、中型的减压阀组装测试台、大到整线的设备段支撑，都会用到这类结构形式，它的核心作用是给安装在内部或者上方的功能组件提供稳定的安装基准，隔绝外部振动对功能部件的影响，同时预留足够的操作与维护空间。从结构设计逻辑来看，这款框架采用等截面矩形管作为主受力杆件，整体为敞口式长方体笼型结构，竖向杆件均匀分布在长边方向，一共设置了三根竖向中撑，把长侧边的受力跨度拆分成了均等的三段，避免横向杆件在承载后出现过大的绕度，影响上部安装设备的水平度。

　　框架的上下两个端面都做了整圈的围边焊接，底部的围边可以直接和地面的地脚安装板连接，或者搭配脚轮、调平脚杯使用，顶部的围边则用来承托上部的台板、功能模组安装板，所有杆件的连接节点都采用满焊处理，焊后需要做时效去应力，避免后续机加工或者使用过程中出现焊接应力释放导致的框架变形。在实际选型设计的时候，首先要确认框架的安装边界尺寸，也就是设备放置区域的长宽高限制，这款框架的长宽比例接近2:1，高度略大于宽度，适合放置需要前后操作的阀类测试、组装类设备，内部的净空尺寸要完全容纳下待安装的减压阀固定工装、管路排布、检测元件的安装空间，同时要预留出至少100mm的手部操作间隙，避免后期装配的时候出现操作空间不足的问题。

　　竖向杆件的排布并不是随意设置的，每一根竖向撑杆的位置都对应了上部承载部件的集中受力点，比如减压阀的安装工位、气缸的固定位置，都要保证受力点正下方有竖向杆件传递载荷，不能让横向方管长期承受集中载荷，否则长期使用后会出现横向杆件弯曲变形。框架的表面处理可以根据使用场景选择，如果是车间普通工业环境，做喷塑或者喷漆处理即可，防锈的同时兼顾外观整洁，如果是洁净车间使用，还可以在焊接打磨后做不锈钢包边或者整体采用不锈钢方管制作，满足洁净度要求。在安装适配性上，框架的杆件表面可以提前预留T型槽或者攻丝安装孔，方便后期加装门板、侧封板、走线槽、气动三联件等附属配件，不需要后期在成型的框架上二次钻孔焊接，破坏原有结构的防腐层和受力稳定性。这类框架结构的建模过程中，要重点注意杆件的交接处的切口处理，方管对接的时候要做相贯线切口，保证拼接缝隙均匀，减少焊接填充量，降低焊接变形的概率，同时所有的外露棱边都要做倒角处理，避免装配和维护过程中划伤操作人员。从受力角度分析，这类笼型框架的抗扭性能远好于单块板材焊接的箱式结构，重量也更轻，耗材成本更低，同时通透的结构方便观察内部设备的运行状态，走管走线也更加方便，不会出现封闭箱体内部积灰、积液难以清理的问题。

　　在实际车间应用里，这类框架除了作为减压阀类阀件的组装测试台架，还可以作为小型自动化设备的机体、物料周转的料架、电气元件的安装机架，只需要调整方管的壁厚、杆件的排布间距，就可以适配不同的承载需求，比如承载低于100kg的轻型场景可以选用20202mm的方管，承载500kg以内的中型场景选用40403mm的方管，承载1t以上的重型场景则需要选用80805mm以上的方管，同时在框架内部增加斜向撑杆提升整体刚性。设计这类框架的时候还要提前考虑吊装和转运的需求，必要时可以在框架顶部的四个角加装吊环安装孔，方便设备整机组装完成后的吊装移位，底部的围边要预留叉车孔的位置，方便用叉车短距离转运设备，不需要额外制作转运工装。
