仿真电子子弹结构三维造型设计

　　本次完成的电子子弹三维造型，在结构设计阶段优先参考了常规制式子弹的外形比例逻辑，同时结合电子类功能件的内置空间需求做了适配调整。从实际应用场景来看，这类造型既可以用于国防教育领域的展示教具制作，也能适配影视道具行业的仿真道具开发，还可作为战术周边产品的结构原型，部分结构简化版本也能用于青少年科创类项目的结构演示载体。

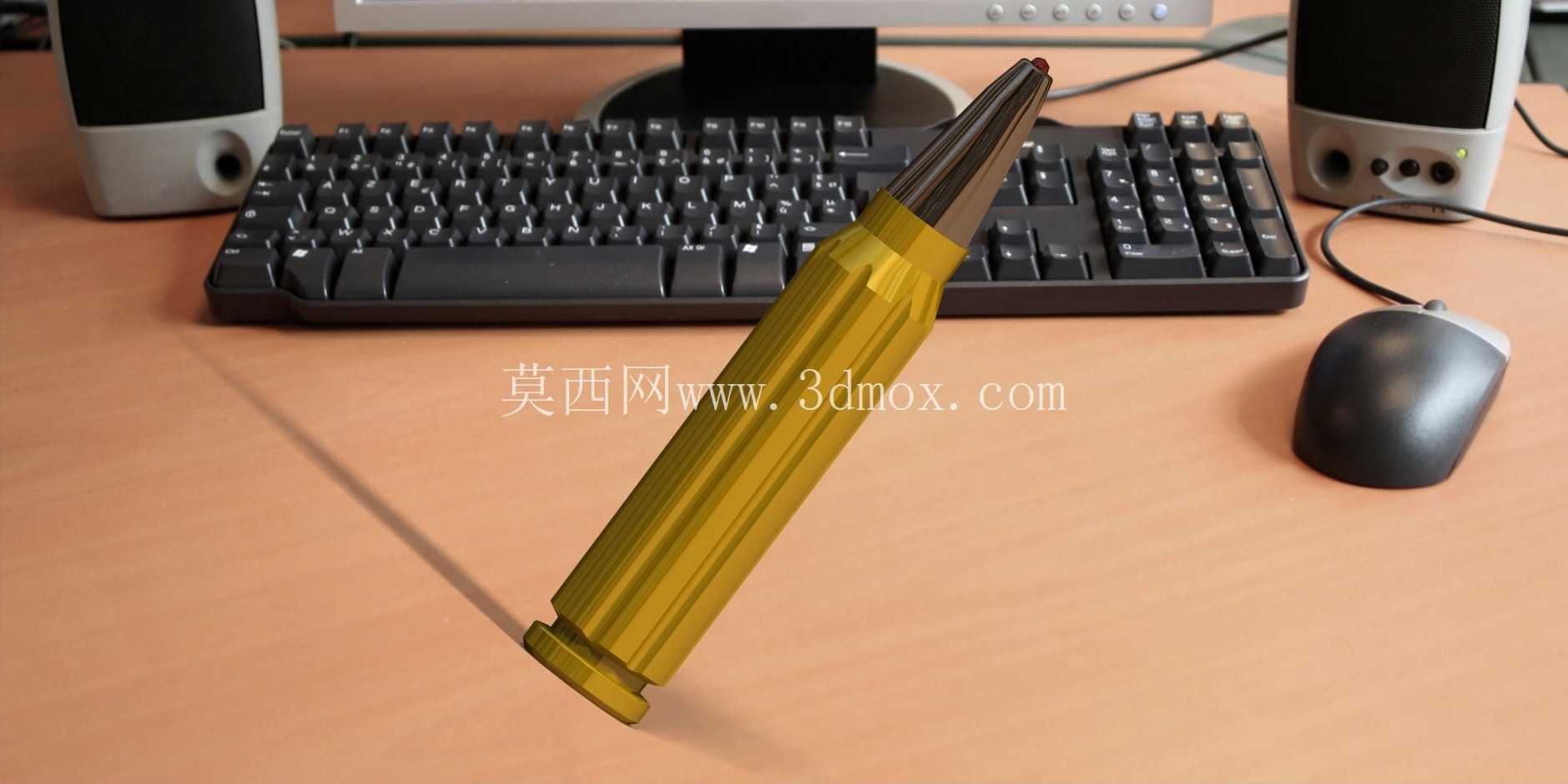

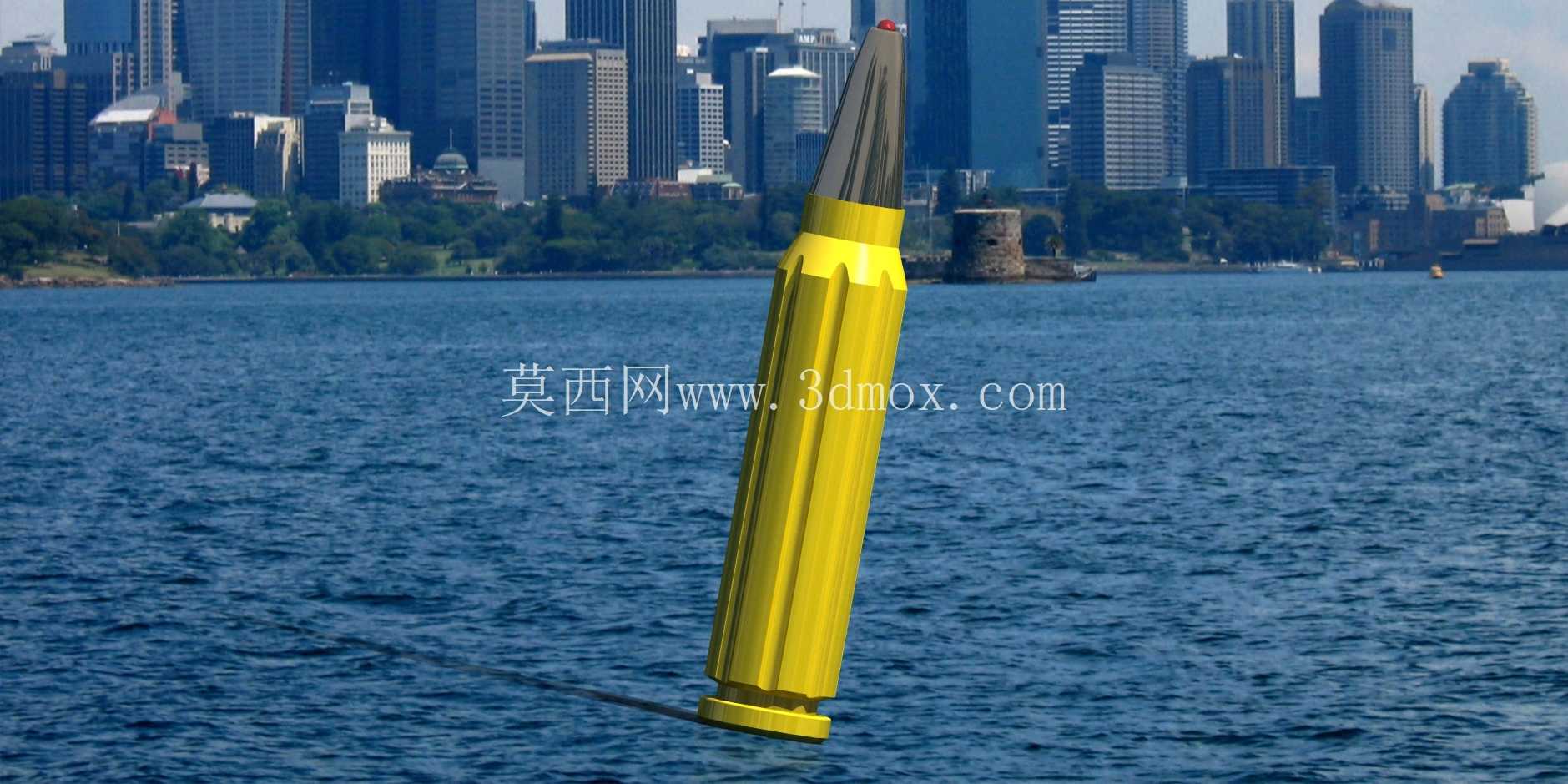

　　设计过程中没有完全照搬实弹的尺寸参数，而是根据内置电子元件的排布需求重新划分了弹身各段的比例：弹尖部分做了钝头收窄处理，既保留了子弹的辨识度，又避免了尖锐结构带来的安全隐患，弹尖内部预留了直径3mm的柱状空腔，可用于放置小型发光元件或者感应探头，空腔壁厚度控制在0.8mm，兼顾结构强度与内部空间利用率。弹身主体采用多段直纹面加防滑槽的结构设计，表面的六条轴向防滑槽深度0.5mm，既提升了手持握持的摩擦力，也在视觉上强化了机械质感，弹身的内径根据常规小型电路板的尺寸设定为8mm，可容纳直径7mm以内的圆形电路板与纽扣电池组合，弹身壁厚统一为1mm，在3D打印或者注塑加工时都能保证成型合格率，不会出现壁厚不均导致的缩痕问题。

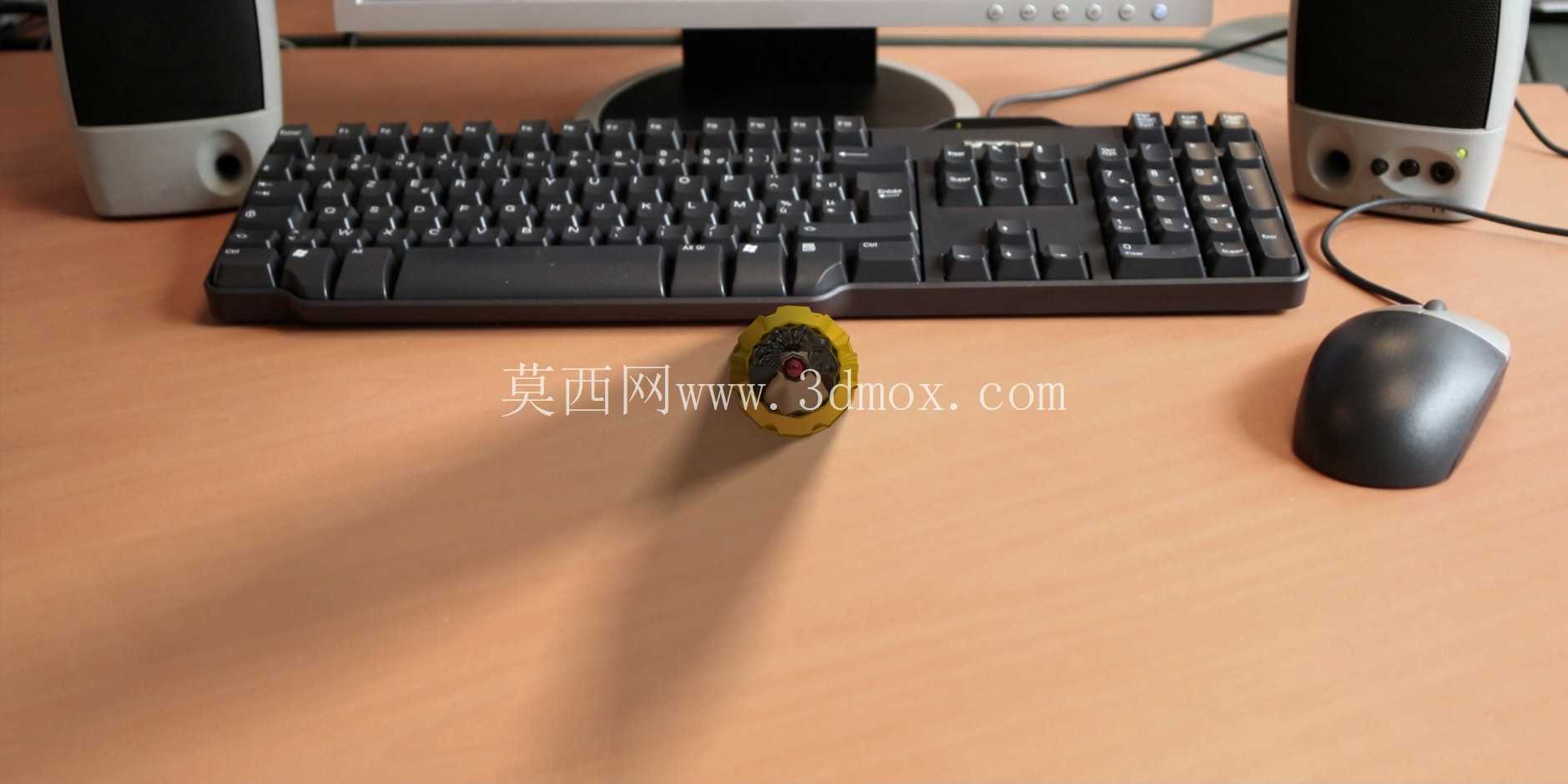

　　弹尾部分做了阶梯式凸缘结构，凸缘外径比弹身大1.2mm，厚度1.5mm，这个结构一方面还原了常规子弹的底缘特征，另一方面也可以作为装配定位面，当该造型需要装入配套的模拟弹夹或者展示底座时，凸缘可以起到轴向限位的作用，避免整体滑入安装位。弹尾的端面预留了两个直径0.6mm的触点安装孔，孔位间距4mm，可用于安装充电触点或者触发开关，孔的深度贯穿弹尾壁厚直达内部空腔，方便导线排布。

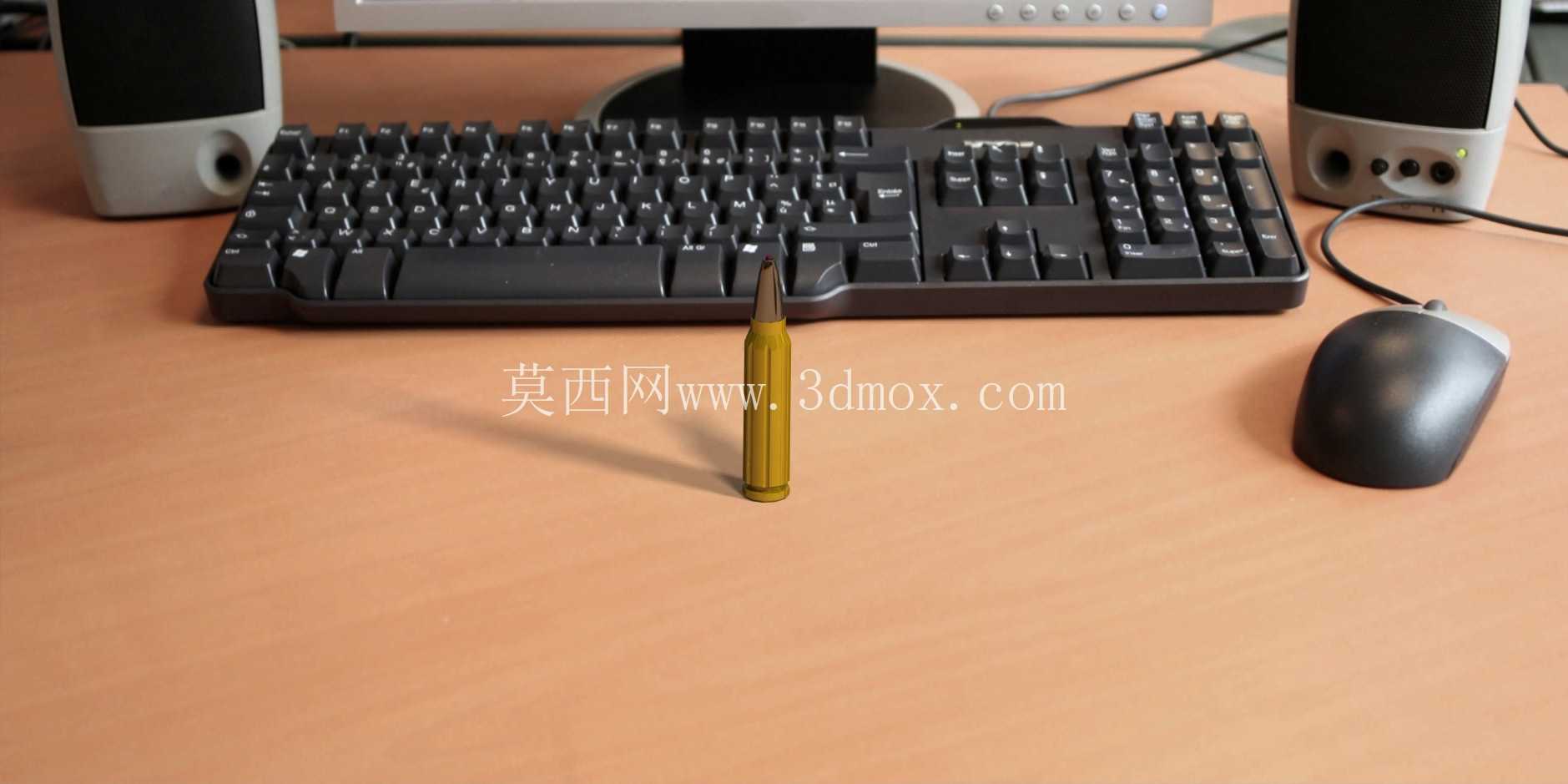

　　在外形曲面的处理上，弹尖与弹身的衔接处做了R2的圆角过渡，避免应力集中的同时也让整体线条更流畅，弹身与弹尾凸缘的衔接处做了R1的圆角，既方便加工脱模，也能减少日常使用中的磕碰掉漆问题。整个模型的装配边界控制为总长52mm，最大直径10mm，这个尺寸比例既符合大众对子弹外形的认知，也适配多数常规展示架、收纳槽的通用尺寸，不需要额外定制配套的安装载体。

　　从结构功能的角度考虑，整个造型拆分为弹尖、弹身、弹尾三个可拆分的部分，各部分之间采用0.1mm间隙的卡扣连接，不需要额外螺丝固定，拆装方便，便于后期更换内部的电子元件或者电池。卡扣的配合面做了1度的拔模斜度，不管是采用3D打印的FDM工艺还是光固化工艺，都能顺利装配，不会出现卡滞或者过松的问题。弹身内部的空腔做了两条轴向的定位筋，筋高0.5mm，宽度1mm，可对装入的电路板起到周向定位作用，避免内部元件在晃动时出现移位、异响的问题。

　　在实际选型适配时，如果用于展示教具场景，可以在弹尖空腔内加装红色LED灯，配合弹尾的触发开关实现击发模拟的发光效果；如果用于影视道具场景，可以将弹身材质调整为轻量化的ABS材质，表面做金属质感涂装，既保证视觉真实度，也能降低道具使用过程中的安全风险；如果用于周边产品开发，可以在弹尾加装磁吸结构，方便吸附在金属表面作为装饰摆件。整个模型的曲面都做了连续性检查，没有出现破面、重叠面的问题，所有的倒角、圆角都符合加工工艺要求，不需要二次修复就可以直接导出用于加工或者渲染。
