人体工学有线办公鼠标结构设计三维数模

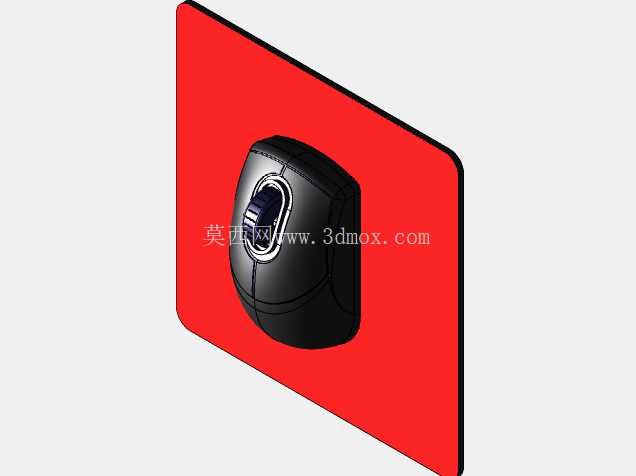

　　本次呈现的鼠标三维数模，完整还原了日常办公场景下主流有线鼠标的全结构细节，建模过程中优先考虑了实际手持操作的人机交互逻辑，没有为了视觉效果刻意做夸张的造型修饰，所有曲面过渡都贴合普通成年用户手掌自然放置时的贴合弧度。从实际应用场景来看，这类鼠标是桌面办公、工业控制操作台、普通家用电脑场景下最通用的输入外设，区别于电竞类鼠标的多按键、高配重设计，该款模型对应的实体产品定位是长时办公使用，因此在外形轮廓上做了右侧承托的凸起处理，用户握持时手掌小鱼际部位可以自然搭在鼠标侧裙位置，减少长时间悬空操作带来的腕部劳损。

　　建模阶段首先确定的是整体安装边界，鼠标整体长度控制在115mm左右，最宽处位于中部握持区约62mm，背部最高点距离底部平面38mm，这个尺寸区间适配绝大多数成年用户的手掌大小，既不会因为尺寸过小导致握持时手指蜷缩，也不会因为尺寸过大增加手腕拖动的行程。底部预留了标准的脚垫安装槽位，四个脚垫分别布置在底部四角位置，槽位深度0.8mm，刚好适配常规的特氟龙脚垫厚度，安装后脚垫与底部平面齐平，不会出现凸起卡滞或者凹陷导致滑动不畅的问题。底部中心位置预留了光学传感器的开孔，开孔直径8mm，周边做了1mm的凸台结构，用来遮挡传感器周边的杂散光，避免桌面反射光线干扰传感器定位精度，这个细节是很多新手建模时容易忽略的点，实际生产中如果没有这个遮光凸台，鼠标在光滑浅色桌面上使用时很容易出现指针漂移的问题。

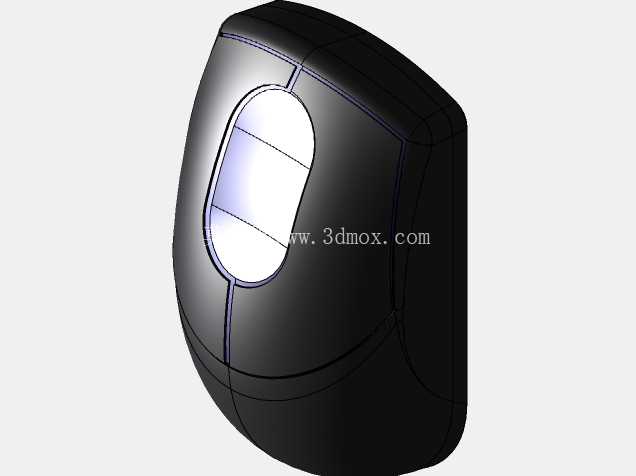

　　上壳部分的曲面构建采用了多截面放样的思路，从前端按键区到背部最高点再到尾部，每20mm设置一个截面轮廓，每个轮廓的曲率都参考了手掌自然弯曲时的弧度数据，左右按键做了一体化的上壳分割设计，分割缝宽度控制在0.3mm，既保证按键按压时不会有卡滞，也避免缝隙过大进入灰尘杂物。滚轮位置布置在左右按键中间靠前的位置，滚轮直径18mm，表面做了防滑齿结构，齿距1.2mm，按压行程2mm，刚好适配普通用户食指操作的活动范围，滚轮支架的安装位预留了标准的编码器安装槽，兼容市面上主流的11mm尺寸机械编码器，不需要额外做结构修改就可以直接适配通用配件。侧裙部分做了细微的内凹处理，用户握持时拇指和无名指可以自然卡在凹陷位置，拖动鼠标时不需要额外施加过大的握力就能稳定控制鼠标移动，这个设计细节能有效降低长时间使用的手部疲劳感。

　　内部结构的建模也完全按照实际装配逻辑搭建，上壳和下壳的连接采用了前后卡扣加中部螺丝固定的方式，前部两个卡扣位于按键下方，后部两个卡扣位于尾部靠近脚垫的位置，中部螺丝柱高度12mm，适配M2的自攻螺丝，装配后上下壳的合模缝均匀控制在0.2mm，不会出现局部缝隙过大的问题。内部PCB板的安装位预留了三个定位柱，定位柱直径2mm，高度3mm，PCB板放置后不会出现晃动，电池仓（如果是无线版本可兼容）的位置预留了7号电池的安装空间，不过当前模型对应的是有线版本，线材出口位置做了防弯折的橡胶护套槽位，护套伸出鼠标尾部15mm，避免线材反复弯折导致内部线芯断裂。

　　从结构设计的合理性角度看，整个模型的所有壁厚都控制在1.8mm-2.2mm之间，这个壁厚区间对于ABS材质的注塑生产来说是最优的，既不会因为壁厚过薄导致注塑时填充不足，也不会因为壁厚过厚出现缩水、翘曲的成型缺陷。所有转角位置都做了R0.5以上的圆角处理，没有尖锐的棱角，一方面是握持时不会硌手，另一方面注塑生产时也能减少应力集中，提升零件的结构强度。按键的触发位置预留了微动开关的安装位，微动开关与按键柱的间隙控制在0.1mm，既保证按键按压时没有空行程，也不会因为间隙过小导致按键无法正常回弹。

　　在实际的设备选型场景中，这类标准结构的鼠标模型可以直接用于办公桌面的场景搭建、工业操作台的人机工程验证、电脑外设产品的结构改型参考，不需要从零开始构建基础曲面，只需要在现有模型基础上调整局部造型、修改按键布局就可以快速衍生出不同定位的鼠标产品，比如调整背部高度就可以适配手型更大的用户，增加侧键就可以改造成适配电竞或者设计软件的多按键鼠标，更换底部传感器的开孔尺寸就可以适配不同定位精度的光学方案。整个模型的所有装配关系都符合实际生产的装配逻辑，没有出现干涉、倒扣无法脱模的结构问题，所有筋位、卡扣、螺丝柱的设计都遵循注塑件的设计规范，完全可以作为结构设计新人学习外设产品建模的参考案例，也可以用于虚拟场景搭建中的外设资产使用。
