CA6140车床传动用滚子链条结构设计

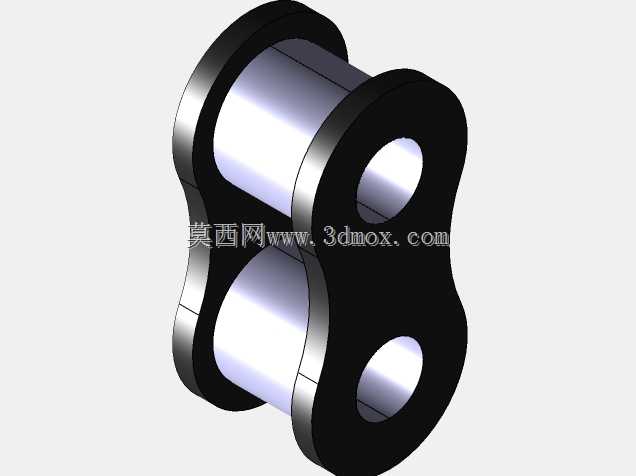

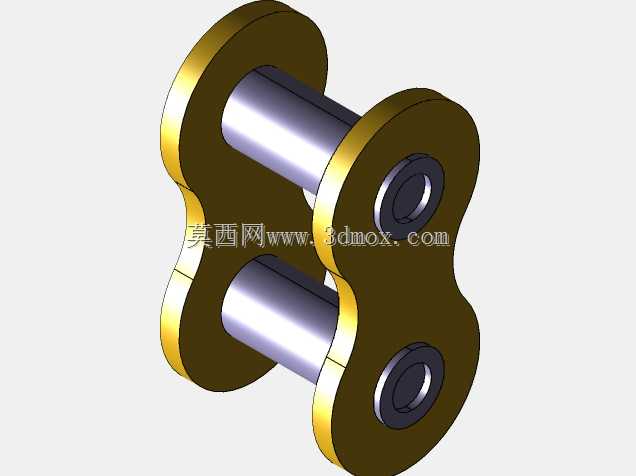

　　在普通卧式车床的进给传动与主传动辅助链路中，滚子链条是承担动力传递、保障传动比稳定的核心基础部件，本次呈现的链条结构，针对CA6140型普通车床的传动链路适配需求完成结构设计，可直接匹配该型号车床对应传动工位的安装空间与载荷要求。从实际应用场景来看，这类链条主要布置在车床主轴箱到进给箱的辅助传动段、以及溜板箱的手动连锁传动环节，相比齿轮直接啮合传动，链条传动具备中心距适配范围宽、安装容错率高、过载时可通过链节滑移实现微量缓冲的特性，能有效吸收车床启停、换向瞬间的冲击载荷，避免硬啮合状态下的齿轮崩齿、轴系过载变形问题。从功能特性上看，该链条采用标准短节距滚子链结构，每一节链节由外链板、内链板、销轴、套筒、滚子五个核心零件装配而成，

　　滚子与套筒之间保留合理间隙，啮合链轮时滚子可自由转动，大幅降低啮合过程中的滑动摩擦损耗，同时减少链轮齿面的磨损速率；内外链板均采用冲压成型的8字形结构，在保证链板抗拉强度的前提下，尽可能降低链节自身重量，减少高速回转时的离心力影响，适配车床常规运转工况下的线速度要求。设计过程中，首先围绕CA6140车床对应传动工位的安装边界做尺寸约束：两链轮的常规中心距范围、链轮的齿顶圆直径、链传动所需的最小包角都作为核心输入参数，反推链条的节距、链节数量、整链闭合后的总长公差；链节的销轴与外链板采用过盈压装配合，保证外链节的结构刚性，销轴与套筒之间采用间隙配合，保障链节弯折时的转动灵活性，套筒与内链板同样采用过盈配合，避免内链节出现相对窜动，

　　滚子的外径尺寸严格匹配对应链轮的齿槽宽度，保证啮合过程中无卡滞、无跳齿现象。从安装适配维度看，整链闭合后可通过车床传动链路自带的张紧机构调整张紧力，无需额外定制非标张紧配件，链节的可拆卸结构也方便后期运维时更换磨损链节，无需整链报废替换，降低设备维护成本。实际工况下，车床传动链路的载荷存在周期性波动，尤其是车削大余量工件、主轴正反转切换的瞬间，链条会承受短时峰值拉力，设计时针对链板的厚度、销轴的直径做了强度校核，保证链节的破断载荷满足车床最大传递扭矩下的拉力要求，同时链板表面做了强化处理，提升长期交变载荷下的疲劳寿命，避免长期使用后出现链板断裂、销轴脱出的故障。不同于输送类重载长节距链条，机床传动用链条对节距精度要求更高，

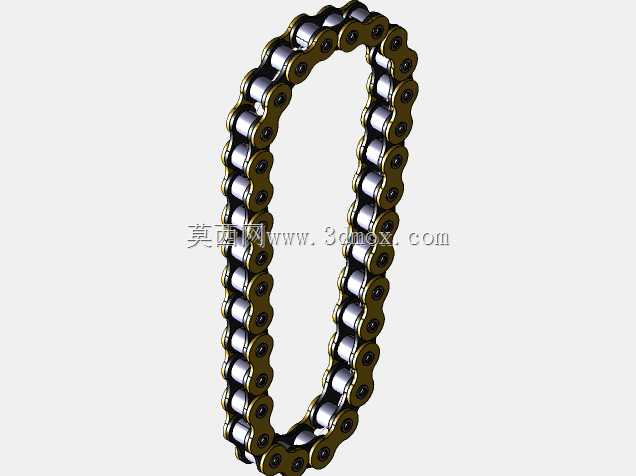

　　每一节链节的节距公差控制在极小范围内，保证与链轮啮合时的传动平稳性，减少车床运转过程中的传动噪声与进给爬行问题，保障工件加工时的表面粗糙度达标。结构建模过程中，所有链节的装配关系完全还原实际装配工艺，相邻链节的转动角度范围符合实际弯折极限，整链弯曲成环后的形态与实际装配到链轮上的啮合状态完全一致，可直接用于机床传动结构的运动仿真、干涉检查环节，也能作为机床维修配件测绘、非标传动链路改型设计的参考结构，帮助结构设计人员快速核对链传动的安装空间、运动包络，避免设计阶段出现尺寸干涉、张紧行程不足的问题。
