减压阀用立式支撑铰接安装支座结构

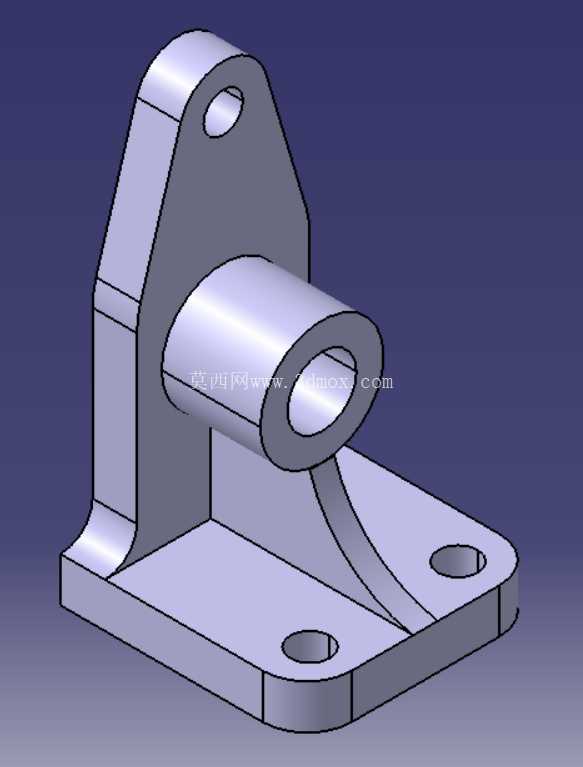

　　在工业流体管路系统的减压阀安装布局中，这类带铰接支撑结构的安装支座是保障阀件运行稳定性的核心配套零件，主要应用在需要对减压阀主体进行侧向支撑、同时预留少量铰接摆动余量的管路布设场景，常见于化工流体输送、车间压缩空气管网、液压动力站的减压阀组安装工位，用来抵消管路内流体脉动带来的振动载荷，避免阀件连接法兰长期受交变应力出现密封失效问题。从实际使用功能来看，该零件承担两个核心作用：一是通过底部法兰板的两个安装孔，将整个支撑结构牢牢固定在设备安装基面或者管路支架的安装面上，为上部的减压阀部件提供稳定的承载基础；二是上部的带孔立耳与横向伸出的套筒结构，既可以通过立耳的铰接孔实现与减压阀吊耳的销轴连接，允许阀件在热胀冷缩时产生微小角度的自适应偏转，又能通过横向套筒穿装定位轴或者导向杆，限制阀件在管路径向的过量窜动，避免阀件与周边管路、设备构件发生运动干涉。

　　设计这类支撑结构时，首先要匹配对应减压阀的安装接口尺寸，底部安装板的两个通孔中心距需要和现场安装基面的预留螺孔间距完全契合，孔位公差控制在±0.2mm范围内，保证安装时无需额外扩孔即可顺利对位；立板上部的铰接孔中心到底板安装面的垂直高度，要和减压阀上铰接吊耳的中心高度匹配，确保销轴穿装后不会对阀件产生额外的装配内应力。横向套筒的内孔直径需要匹配配套导向轴的外径，采用H8/f7的间隙配合，既保证轴件可以顺利穿入，又不会因为间隙过大导致支撑晃动；套筒与立板、底板之间的三角加强筋结构，是根据支撑受力的有限元分析结果设置的，筋板的厚度取立板厚度的0.8倍，从套筒下侧一直延伸到底板的边缘位置，能够有效承载阀件的垂直重力以及管路振动带来的侧向弯矩，避免立板与底板的焊接（或一体成型）位置出现应力集中断裂的问题。

　　从安装边界尺寸来看，底板的整体长宽尺寸控制在可覆盖两个安装孔外沿15mm以上的范围，保证安装时螺栓垫片有足够的承压面，不会出现压溃底板边缘的情况；立板的厚度根据所支撑减压阀的重量设定，常规DN50口径以下的减压阀配套该支座时，立板厚度取8-10mm即可满足强度要求，上部铰接孔的孔径比配套销轴直径大0.5mm，预留足够的装配间隙同时避免铰接间隙过大产生的冲击噪音。横向套筒的伸出长度需要超出减压阀对应安装耳片的厚度3-5mm，保证轴件穿装后可以在套筒两端加装限位挡圈，防止轴件轴向窜动脱落；立板顶部的圆角过渡设计，是为了避免安装过程中尖锐边角划伤操作人员，同时减少应力集中点，提升零件的抗疲劳强度。

　　在实际选型适配时，需要先确认现场减压阀的安装形式：如果是垂直安装的减压阀，该支座的铰接孔需要与阀体重心在同一垂直平面内，保证支撑力可以均匀传递到安装基面；如果是倾斜布设的管路，需要根据管路的倾斜角度调整立板的倾斜角度，确保铰接销轴处于水平状态，让阀件的摆动方向与管路热胀冷缩的位移方向一致。零件的一体成型结构相比焊接式支撑，没有焊缝缺陷带来的强度短板，长期在振动环境下使用不会出现焊缝开裂的问题，表面的圆弧过渡处理也能减少流体管路周边的积尘积液，方便日常运维时的清洁打理。
