手动式快速夹紧工装结构设计

　　这款手动夹紧结构在小型零部件加工、装配工位的应用场景十分广泛，常见于仪表阀门配套零件的铣削定位、小型组件压装固定、工位临时工件夹持等工况，不需要外接气源、液压动力源，完全依靠手动操作即可完成工件的锁紧与释放，适合无动力配套的零散工位、维修现场临时装夹、小批量试制生产线使用，相比气动、液压夹紧方案，它的部署成本极低，不需要布设管线，也不存在动力泄漏带来的工位污染问题，在洁净度要求较高的仪表装配、小型精密零件组装场景下适配性更好。

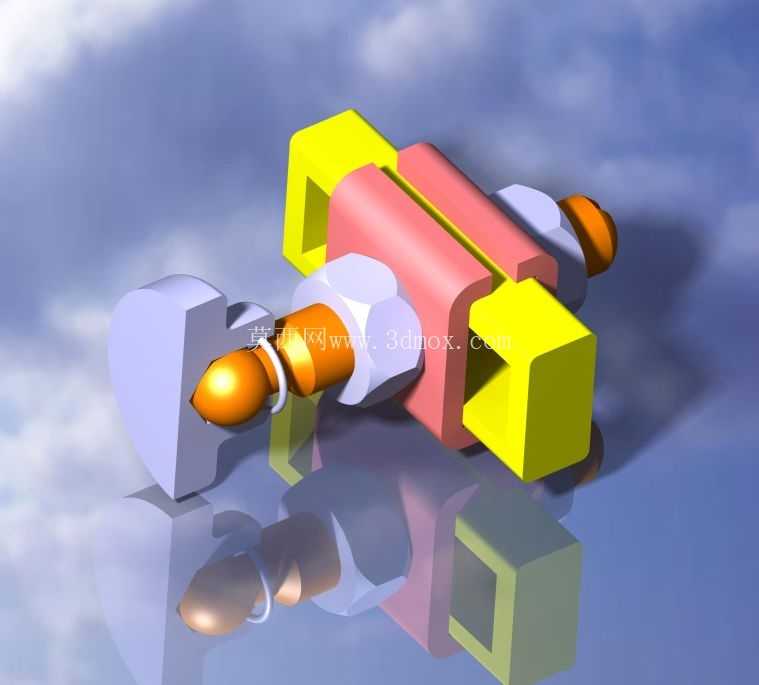

　　从功能特性来看，这套夹紧结构采用对称式夹块布局，中间的粉色主体为夹具体基座，两侧黄色块是同步运动的夹紧压块，前端的橙色旋钮为操作施力端，转动旋钮时通过内部的螺旋传动结构带动两侧压块同步向中心收拢，或是向外张开，实现对中间工件的夹紧与松脱；前端的六角结构可以配合扳手施加更大的锁紧力矩，应对需要较大夹紧力的装夹场景，端部的球形旋钮也支持徒手快速操作，在需要频繁拆装工件的工位上，徒手操作即可完成大部分装夹动作，不需要额外工具辅助，能有效降低工位操作的辅助时间。压块与夹具体之间设置了导向结构，保证压块运动过程中不会出现偏斜，夹紧力可以均匀作用在工件的接触面上，避免局部应力过大夹伤工件表面，尤其是针对铜质、铝质等软金属材质的仪表零件，均匀的夹紧力分布可以减少装夹变形，保证加工或装配后的零件形位公差符合要求。

　　设计思路上，这套结构优先考虑了手动操作的力传递效率，螺旋副采用大导程设计，旋钮转动较小的角度即可实现压块的较大行程开合，减少操作时的转动圈数，提升装夹效率；同时螺旋副具备自锁特性，当夹紧力达到设定值后，即便撤去操作力，结构也不会自行松脱，不需要额外设置锁紧机构，简化了整体结构的零件数量，降低了加工与装配难度。夹具体上的安装孔位设置在基座两端，可以通过螺栓直接固定在工作台面、工装板或是专用夹具底座上，安装边界的适配性较强，不需要针对安装面做特殊的定制化加工，只要是平面安装基面都可以完成固定；整体结构的外形尺寸紧凑，横向总长度控制在适合单人操作的范围内，不会占用过多的工位空间，在排布密集的装配流水线上，多个夹紧装置并排布置也不会出现操作干涉。

　　从结构细节来看，夹具体与压块的接触面上预留了耐磨衬垫的安装位置，长期使用出现磨损后只需要更换衬垫即可，不需要整体更换夹具体或是压块，降低了后期的维护成本；操作端的旋钮表面做了防滑处理，徒手操作时不容易打滑，即便是手上沾有少量切削液或是装配润滑油，也可以稳定施加操作力矩。两侧压块的夹持面可以根据被夹持工件的外形做适配更换，比如更换V型压块来夹持轴类零件，更换平压块来夹持方形零件，不需要改动整体的传动与基座结构，拓展性较强，可以覆盖多种不同外形零件的装夹需求。在实际使用过程中，这套结构的夹紧力可以通过旋钮的转动力矩灵活控制，针对薄壁类零件可以适当减小锁紧力矩，避免夹变形，针对需要较大切削力的加工工位，可以借助扳手加大锁紧力矩，保证装夹的稳定性，不会因为切削力的作用出现工件移位。整套结构的零件全部采用常规机械加工工艺即可完成制造，没有复杂的异形曲面或是特殊加工要求，普通的铣削、车削工序就能完成所有零件的加工，制造成本可控，适合小批量加工自制，也适合标准化量产作为通用工装配件推广使用。在阀门零部件的装配场景中，这套夹紧装置可以用来固定减压阀的阀体，方便操作人员装配阀芯、密封件等组件，装夹过程不会损伤阀体的表面镀层，夹紧稳定可靠，装配过程中阀体不会出现转动移位，能有效提升装配效率与装配一致性；在小型零件的检测工位上，它也可以用来固定待检测零件，方便百分表、影像测量仪等检测设备对零件的尺寸、形位公差进行检测，夹紧力可控不会导致零件变形，保证检测结果的准确性。
