加压管道对接用六角头法兰接头结构

　　在石化输送、市政供水管网、工业液压泵站这类带压流体输送场景里，管路的分段拼接、转向衔接、设备进出口对接都离不开可靠的刚性连接件，这款带六角夹持端的法兰接头，就是针对中低压加压管路的刚性对接需求设计的结构件。从实际工况适配来看，这类接头主要用在1.6MPa及以下压力等级的水、液压油、低腐蚀性流体管路中，区别于普通螺纹接头的旋合密封形式，它依靠端部法兰面的压紧配合实现密封，对接时不需要在管体上加工外螺纹，避免了螺纹加工带来的管壁应力集中问题，尤其适合壁厚较薄的金属管路、硬质工程塑料管路的对接作业。

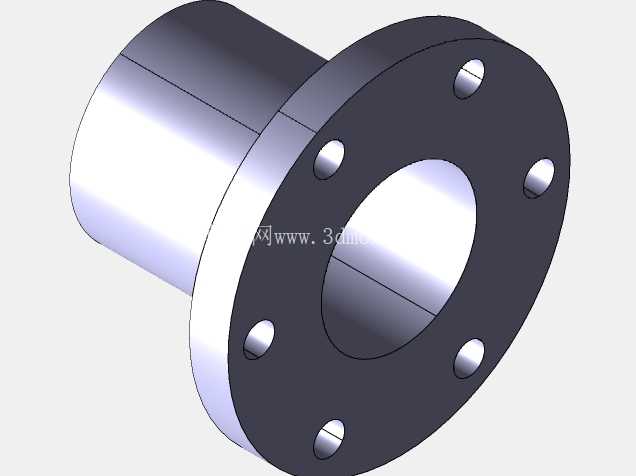

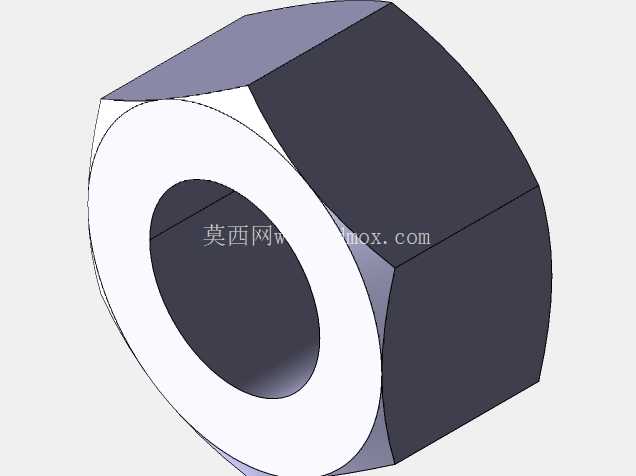

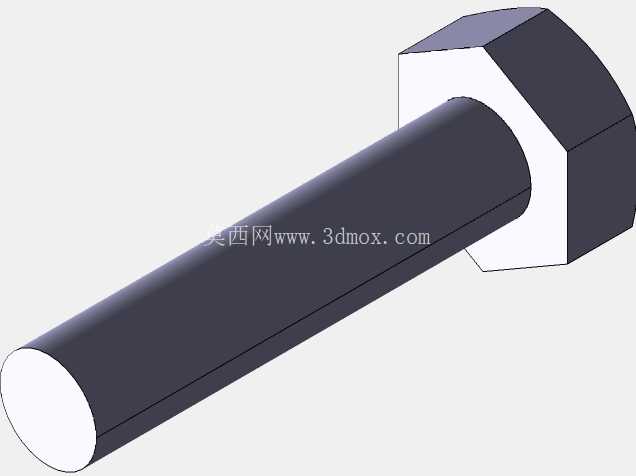

　　从结构设计逻辑来看，接头主体分为长圆柱插接段和六角头法兰端两个核心部分，长圆柱段的外径公差控制在h7级别，装配时直接插入待对接的管道内壁，配合端面的O型圈或者密封垫片实现径向密封，插入段的长度根据常用管道的承插深度做了标准化适配，既保证插入后有足够的接触面积避免承压时脱出，又不会因为插入过深挤占管道内部的通流面积，减少管路局部的流阻损失。六角头的结构设计完全是从现场安装的实操角度出发的，不需要定制专用工装，普通活动扳手、开口扳手就能卡持拧紧，六角的对边尺寸按照通用扳手的规格做了匹配，现场安装时不需要额外准备特殊工具，哪怕是狭小空间内的管路检修作业，也能通过棘轮扳手完成紧固操作。法兰端的密封面做了浅槽设计，装配时密封垫片可以嵌入槽内，避免紧固过程中垫片被挤压移位，保证密封面的压力均匀分布，减少加压后出现渗漏的概率。

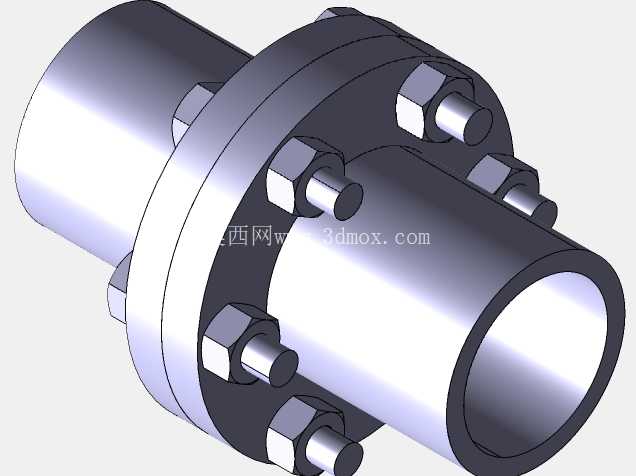

　　关于安装边界的尺寸适配，这款接头的插接段外径覆盖了常用的4分到2寸管路规格，六角头的外径比对应规格的法兰标准外径小2mm，给相邻的紧固件留出足够的操作空间，安装时两个对接法兰的螺栓孔位完全对齐，螺栓紧固采用对角分步拧紧的方式，避免单侧受力过大导致法兰面倾斜出现密封间隙。需要注意的是，这类接头不适合用在有频繁轴向位移、径向振动的管路场景中，如果管路存在持续振动，需要在接头两端加装软连接做缓冲，避免长期交变应力作用下插接段出现疲劳断裂。另外在管路焊接预组装的工序中，这款接头可以先做预定位，调整好管路的同轴度之后再做密封紧固，比传统的焊接法兰更方便现场调整管路走向，减少焊接返工的概率。

　　从建模的细节处理来看，整个结构的倒角、退刀槽都按照实际机加工的工艺要求做了还原，插接段的端部做了15度的导入倒角，方便插入管道内部时不会刮伤内壁的密封层，六角头和圆柱段的衔接位置做了R2的圆角过渡，避免热处理和受力时出现应力集中点，所有的棱边都做了0.5mm的倒钝处理，符合机械加工的安全要求，不会出现锐边割手的问题。在实际选型过程中，技术人员可以直接根据现有管路的通径、工作压力匹配对应规格的接头，不需要再做额外的结构修改，三维模型的尺寸完全和实际加工尺寸1:1对应，导入装配体之后可以直接做管路的干涉检查，提前预判安装时会不会和周边的阀件、支架出现空间冲突，减少现场安装时的尺寸适配问题。
