减压阀配套夹头支架结构设计

　　在流体压力调控的工业管路系统中，减压阀作为稳定下游输出压力的核心元件，其内部的夹头支架承担着阀芯组件定位、传动扭矩传递、运动行程限位的多重作用，是保障减压阀调压精度与运行可靠性的关键承载零件。从实际工况来看，这类夹头支架多应用于中低压工业减压阀、仪表调压阀的内部装配环节，适配气动控制管路、液压调压回路、工业流体输送系统的调压单元，日常运行中需要承受阀芯往复运动带来的轴向载荷，以及调节旋钮转动传递的周向扭矩，同时还要耐受管路内流体介质的轻微腐蚀与长期工作带来的磨损，因此结构设计上的合理性直接决定了减压阀的调压平顺性与使用寿命。

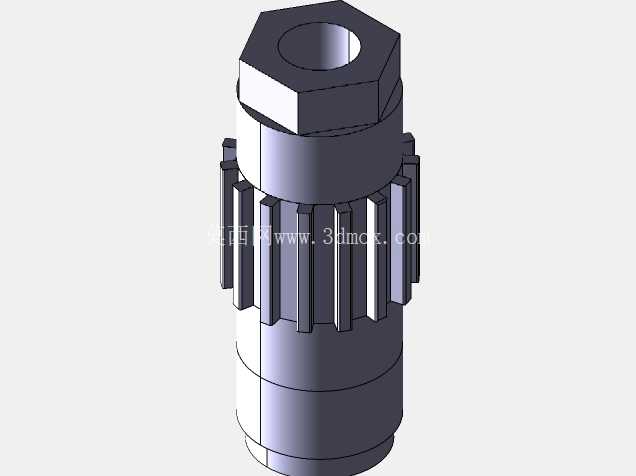

　　从结构细节来看，该零件上端采用外六角结构设计，这一结构并非随意设置，而是充分考虑了装配环节的工艺性：在支架与阀体内腔配合安装时，外六角面可以与工装扳手配合，提供足够的拧紧扭矩受力面，避免装配过程中零件表面打滑造成的装配不到位问题，同时六角结构的平面也能在部分阀型中起到周向防转的作用，限制支架在阀腔内随调节轴转动，保证内部阀芯的对中性。中部的外花键齿结构是整个零件的核心功能段，花键齿的齿形采用矩形直齿设计，相比渐开线花键，矩形齿加工工艺更简单，配合间隙可控，能够与调节套的内花键槽形成稳定的滑动配合，将调节旋钮的旋转运动平稳传递到下方的阀芯驱动段，同时花键的多齿啮合结构可以均匀分散传递的扭矩，避免局部应力集中造成的齿面磨损或断裂，在调压过程中，花键段的配合长度也预留了足够的行程空间，满足减压阀全压力调节范围的轴向移动需求，不会出现调节到极限位置时花键脱开的问题。

　　零件下端的光滑圆柱段是主要的定位配合面，圆柱面的尺寸公差需要与阀体内腔的导向孔保持高精度间隙配合，一般控制在H7/g6的配合精度区间，既可以保证支架在阀腔内轴向移动时无卡滞，又能避免配合间隙过大造成的阀芯偏心，影响调压的稳定性。上端的中心通孔为阀芯推杆的穿过通道，孔的内壁粗糙度要求控制在Ra1.6以内，减少推杆往复运动时的摩擦阻力，同时通孔与外圆柱面、外花键段保持严格的同轴度要求，同轴度公差一般控制在0.02mm以内，避免不同轴造成的运动卡滞、密封件偏磨等问题。

　　在设计思路上，这类夹头支架没有采用复杂的异形结构，全部采用回转体加规则特征的组合，一方面是为了适配常规的车削、铣削加工工艺，降低批量生产的加工成本，车削工序可以一次装夹完成外圆、内孔、端面的加工，保证各回转面的同轴度，后续铣削工序只需加工六角面与花键齿即可，加工工序短，工艺成熟度高，适合批量生产。另一方面，结构上的等强度设计也贯穿始终：花键齿的齿根处设置了微小的圆角过渡，避免应力集中造成的疲劳断裂，六角面与花键段的衔接处、花键段与下端圆柱面的衔接处都设置了退刀槽与过渡圆角，既方便加工时的刀具退刀，又能减少截面突变带来的应力集中问题，提升零件的整体结构强度。

　　从安装边界来看，该零件的整体径向尺寸受阀体内腔直径限制，最大外径即花键齿顶圆直径需要小于阀腔的最小内径，预留0.5-1mm的装配间隙，方便零件装入阀腔；轴向总长度需要匹配减压阀的调节行程与内部装配空间，保证在全调压行程内，零件不会与阀体内的其他组件发生运动干涉，上端六角面的对边尺寸需要符合常规工装扳手的尺寸系列，方便现场装配与后期维护时的拆装操作。在材料选择上，这类零件一般采用易切削不锈钢或者高强度黄铜加工，不锈钢材质适合水、油气等常规介质的工况，耐腐蚀性好，强度足够；黄铜材质的自润滑性能更优，运动过程中摩擦阻力更小，适合对调压平顺性要求更高的仪表类减压阀。

　　实际应用中，这类夹头支架的性能直接影响减压阀的调压手感与压力稳定性，如果花键配合间隙过大，会造成调节过程中的空行程，导致调压精度下降；如果配合间隙过小，或者同轴度超差，会造成调节卡滞，甚至在长期使用后出现磨损卡咬，导致减压阀无法调压。因此在建模设计阶段，就需要充分考虑各配合面的公差分配、工艺可行性，以及实际工况下的受力情况，不能只追求外观造型，忽略零件的实际功能需求。比如花键齿的齿厚尺寸需要严格控制，既要保证传递扭矩的强度，又要保证与内花键配合的滑动顺畅；中心通孔的尺寸需要匹配阀芯推杆的直径，避免间隙过大造成推杆晃动，影响阀芯密封面的对中性。

　　此外，零件的表面处理也需要结合工况选择，不锈钢材质一般采用钝化处理，提升耐腐蚀性；黄铜材质可以采用镀镍处理，提升表面硬度与耐磨性，减少长期运动造成的磨损。在装配环节，花键配合面需要涂抹适量的润滑脂，降低运动摩擦阻力，提升调节的平顺性，同时减少磨损，延长零件的使用寿命。
