双法兰连接90度直角弯头管路连接件

　　在工业流体输送系统的管路布设场景中，受设备安装空间、管路走向排布的限制，经常需要对管路进行直角转向，同时还要兼顾连接端的密封可靠性与安装便捷性，这类双法兰结构的90度弯头就是针对这类需求设计的管路转接部件。不同于常见的螺纹连接、焊接式弯头，法兰连接的结构形式不需要在施工现场进行焊接作业，也不需要对管端做螺纹加工，只需要通过螺栓穿过两端法兰的安装孔，配合密封垫片就能完成管路的对接，在需要定期拆装维护、管路压力等级较高的流体回路中应用十分广泛，常见于液压站管路排布、化工流体输送、工业设备气路连接等场景。

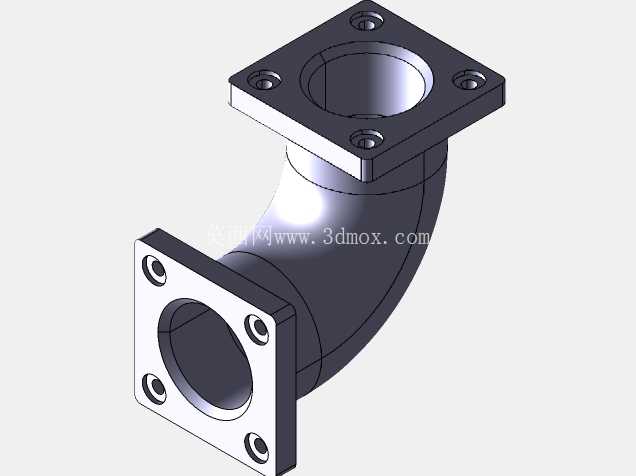

　　从结构设计逻辑来看，这个弯头的两端都采用了方形法兰结构，每个法兰端面上设置了四个对称分布的螺栓安装孔，这种对称孔位的设计可以适配多个安装角度，现场安装时不需要刻意调整弯头的周向位置，只要对齐法兰面的密封槽、穿入螺栓就能完成紧固，大幅降低了现场安装的对位难度。弯头的流道部分采用了等径圆弧过渡设计，没有出现直角突变的流道结构，这种圆弧过渡的流道可以有效降低流体转向时的局部阻力，减少流体在弯头位置的紊流、压降损失，同时也能避免流体中的固体杂质在转角位置堆积，降低管路堵塞的风险，对于输送带有微小固体颗粒的流体、或者对压力损失敏感的液压回路来说，这种流道设计的优势十分明显。

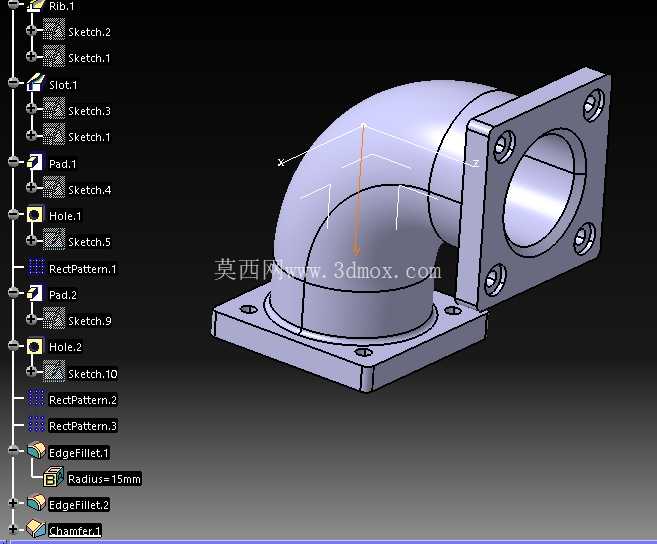

　　在建模过程中，首先需要确定弯头的通径参数，以此为基础推导流道的中心弯曲半径，弯曲半径的取值需要兼顾两个维度的要求：一方面弯曲半径不能过小，否则会导致流道外侧的壁厚不足，承压能力下降，同时流道内侧的流体转向过于急促，阻力损失陡增；另一方面弯曲半径也不能过大，否则会导致弯头整体的安装占用空间增加，不符合紧凑布设的设计要求。确定流道参数后，通过扫掠特征生成弯头的主体基体，之后在两端分别延伸出法兰的连接结构，法兰的厚度需要根据管路的额定工作压力计算确定，保证螺栓紧固时法兰不会出现翘曲变形，避免密封面失效。法兰上的螺栓孔采用阵列特征生成，保证四个孔的位置度公差，避免现场安装时出现螺栓无法穿入的问题。弯头的内外棱边都做了圆角过渡处理，外侧的圆角可以降低应力集中系数，提升弯头在承压工况下的结构强度，内侧流道的圆角则可以进一步优化流体的流动状态，减少流道内的涡流产生。

　　从安装边界来看，两端方形法兰的安装面平面度有严格要求，安装时需要在两个法兰对接面之间加装对应压力等级的密封垫片，螺栓紧固时需要采用对角顺序逐步拧紧，避免法兰面受力不均导致密封泄漏。弯头的整体安装空间需要预留出螺栓的操作空间，保证紧固工具可以正常操作，同时弯头的弯曲段外侧需要预留足够的安全距离，避免与周边的管路、设备结构产生干涉。在实际选型应用时，需要根据管路的工作压力、输送介质的腐蚀特性选择对应的材质，常规工况下可以选用碳钢材质做表面防锈处理，有腐蚀介质的场景则需要选用不锈钢或者对应的合金材质，同时要保证弯头的通径与对接管路的通径完全一致，避免出现通径突变导致的额外压力损失。这类弯头在实际应用中，除了实现管路的直角转向功能，还可以在一定程度上补偿管路安装时的微小位置误差，降低管路安装的对位精度要求，同时法兰连接的形式也方便后期对管路段进行拆解维护，不需要破坏整体管路结构就能完成局部部件的更换。
