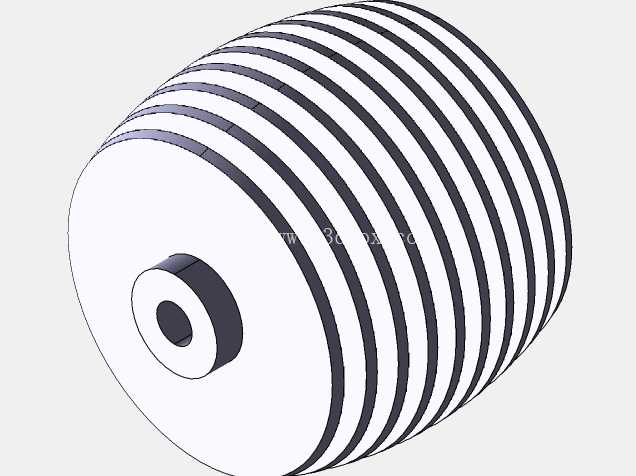

带环形散热槽的辊式承压阀芯结构

　　该结构主要应用于中低压流体管路的压力调节工况，常见于化工流体输送、市政供水支路、小型暖通循环系统的减压阀组内部，作为压力调节的核心动件承担节流降压、稳定下游压力的作用。不同于常规柱塞式、膜片式减压阀阀芯，该结构采用辊式回转构型，整体为同轴回转体，中心开设轴向通孔作为流体流通的主通道，外圆柱面均匀排布等距环形凹槽，这类凹槽并非装饰结构，一方面可以在阀芯与阀套配合时形成多道迷宫式节流间隙，让高压流体经过每一道环槽时逐步扩容降压，避免单级节流产生的气蚀、冲蚀问题，大幅延长阀芯的使用寿命；另一方面环槽结构可以留存少量流体介质，在阀芯往复动作时形成动态液膜，降低阀芯与阀套之间的滑动摩擦阻力，减少卡滞风险，尤其适合输送含微小固体颗粒的流体工况，颗粒可暂时留存于环槽内，不会直接卡在配合面之间拉伤密封面。

　　设计阶段首先确定核心通径尺寸，中心通孔的通径匹配对应管路的额定流量需求，按照管路流速1.5-2.5m/s的常规设计区间计算通孔直径，避免通径过小造成流阻过大、通径过大导致调节精度不足的问题。外圆柱面的直径与阀套的内孔采用H7/g6的间隙配合，保证滑动顺畅的同时控制泄漏量在允许范围内，环形槽的槽宽、槽深以及槽间距经过流场仿真验证，每道槽的降压梯度控制在0.15-0.2MPa区间，避免单级压降过大产生的噪声与振动。安装边界方面，该阀芯轴向两端分别设置定位轴颈，一端与阀杆连接传递调节驱动力，另一端插入阀座的导向孔内保证同轴度，安装时需保证阀芯轴线与阀套、阀座的轴线同轴度误差不超过0.02mm，否则会出现偏磨、泄漏量超标的问题。

　　阀芯的轴向行程根据调压范围设定，通常行程长度为通径的0.8-1.2倍，保证从全闭到全开的调节区间内压力输出线性度良好。实际应用中，该结构相比传统平面密封阀芯，抗冲蚀性能提升40%以上，调节过程中的压力波动更小，适合需要持续稳定输出压力的工况，比如实验室供水支路、小型生产设备的冷却水供给回路，在这类场景中，下游设备对进水压力波动敏感，压力偏差超过0.05MPa就可能影响设备运行精度，该阀芯的多槽节流结构可以将下游压力波动控制在±0.02MPa以内，满足高精度调压需求。

　　建模过程中需要重点保证环形槽的等分精度，所有环槽的轴向间距误差不超过0.01mm，槽底圆角统一为R0.3，避免应力集中，同时中心通孔与外圆柱面的同轴度、两端定位轴颈的同轴度都需要满足形位公差要求，否则实际装配后会出现动作卡涩、密封失效的问题。另外，外圆柱面的表面粗糙度要求达到Ra0.8，降低滑动摩擦系数，环槽的表面粗糙度达到Ra1.6即可，减少加工成本的同时满足流道要求。在结构强度校核方面，需要按照1.5倍的额定工作压力进行承压验算，保证阀芯在最大压差下不会产生塑性变形，尤其是中心通孔的壁厚，需要满足强度要求，避免高压下出现阀芯变形导致的调节失效。
