对开式管夹型减压阀体支撑结构

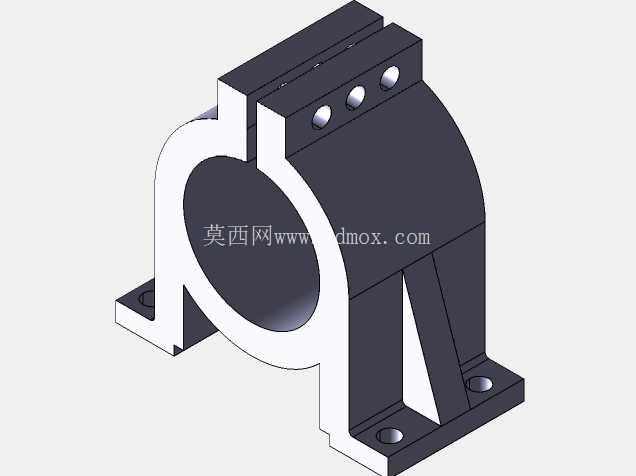

　　该结构属于减压管路系统中的阀体配套支撑构件，主要应用在中小通径工业流体管路、实验室气路、小型液压站的减压阀安装场景中，用来承托圆柱形减压阀体，抵消管路运行过程中产生的振动、介质冲击带来的径向载荷，避免阀体与管路连接部位因长期受力出现密封失效、焊缝开裂或者螺纹滑牙的问题。从结构设计来看，采用上下对开的抱合式结构，下半部分与安装底座连为一体，上半部分通过三个均布的螺栓孔与下半部分锁紧，抱紧面为整圆弧面，和圆柱形阀体的外圆面完全贴合，相比单侧固定的支撑结构，抱合受力更均匀，不会出现局部应力集中压伤阀体外壁的情况，安装时不需要对阀体做额外的焊接或者打孔改造，直接卡入阀体对应位置锁紧螺栓即可完成固定，适配性更强。

　　底座部分采用两侧伸出的带安装孔法兰边，每个法兰边设置一个沉头安装孔，安装时可以通过膨胀螺栓或者机牙螺丝将整个支撑件固定在安装面、设备机架或者管路支架上，沉头孔设计可以让螺栓头部完全埋入底座平面，不会出现凸起干涉，保证支撑件和安装面完全贴合，避免安装后出现倾斜导致的受力偏移。在圆弧抱合面和底座法兰的连接位置，设置了三角形加强筋结构，筋板从圆弧外壁一直延伸到底座平面，大幅提升了支撑件的侧向承载能力，当管路出现水锤效应或者介质压力波动带来的侧向冲击力时，筋板可以有效分散应力，避免抱合结构和底座连接位置出现断裂变形。

　　整个零件的壁厚设计遵循等强度原则，抱合部分的壁厚根据承载需求设置，底座部分厚度略大于抱合壁，保证安装时的结构刚性，所有边角位置都做了小倒角处理，既避免加工和安装过程中锐边划伤操作人员，也能减少热处理或者加工过程中的应力集中问题。从安装边界来看，该支撑件的整体宽度适配对应通径减压阀的外圆尺寸，安装孔的中心距符合常规管路支架的安装孔位标准，不需要额外做安装面的改造就可以直接替换原有同类型支撑件，抱合面的圆弧精度控制在合理公差范围内，既可以保证和阀体外壁的贴合度，也不会因为尺寸过紧导致安装时卡滞，三个锁紧螺栓的位置沿圆弧面均匀分布，锁紧时受力均匀，不会出现单侧压紧导致的阀体偏移问题。

　　在实际应用场景中，这类支撑件多用于对管路稳定性要求较高的场合，比如精密实验设备的供气减压管路、自动化生产线的气动系统减压回路、小型液压设备的油压减压单元，这些场景中减压阀如果没有可靠的支撑，长期运行的振动会慢慢松动管路连接，导致介质泄漏、压力不稳定的问题，该结构的设计刚好解决了这类痛点，安装便捷，承载可靠，不需要复杂的维护，锁紧螺栓采用标准件即可，后期维护更换成本低。设计过程中优先考虑了加工工艺性，整个结构除了螺栓孔和沉头孔之外，没有复杂的曲面或者特殊结构，采用常规的铣削加工就可以完成生产，也适合开模批量铸造生产，量产时的成本控制难度低，不同材质的选型可以适配不同的介质场景，比如普通气动回路可以采用铝合金材质减重，液压或者腐蚀介质场景可以采用不锈钢材质提升耐腐蚀性和结构强度。
