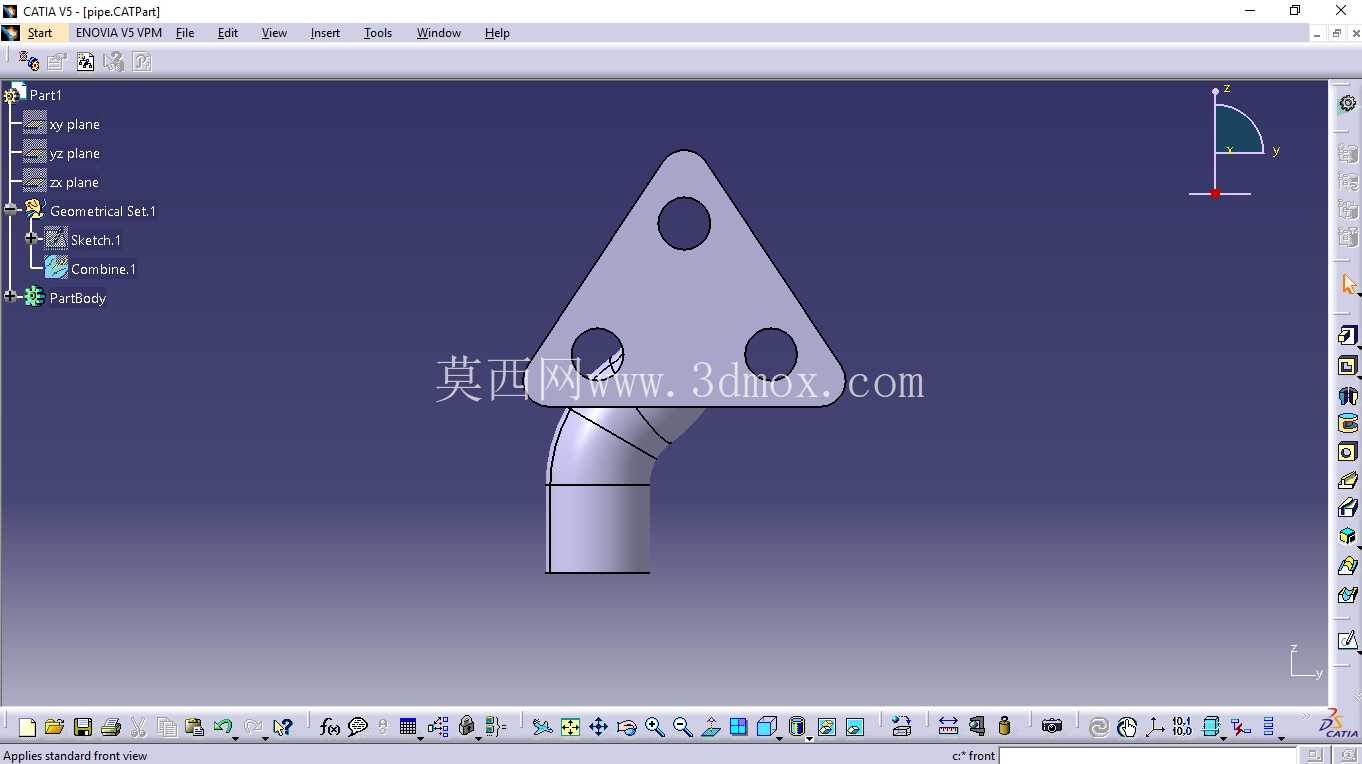

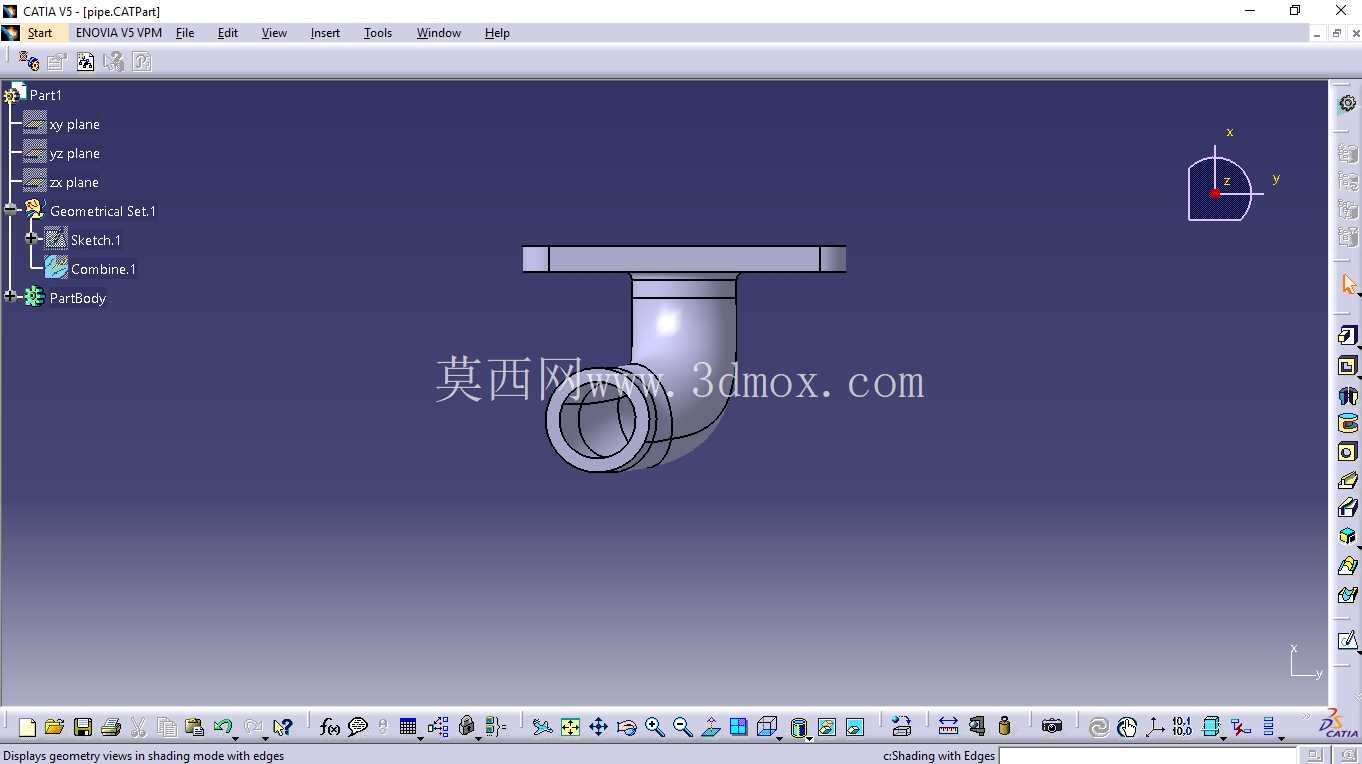

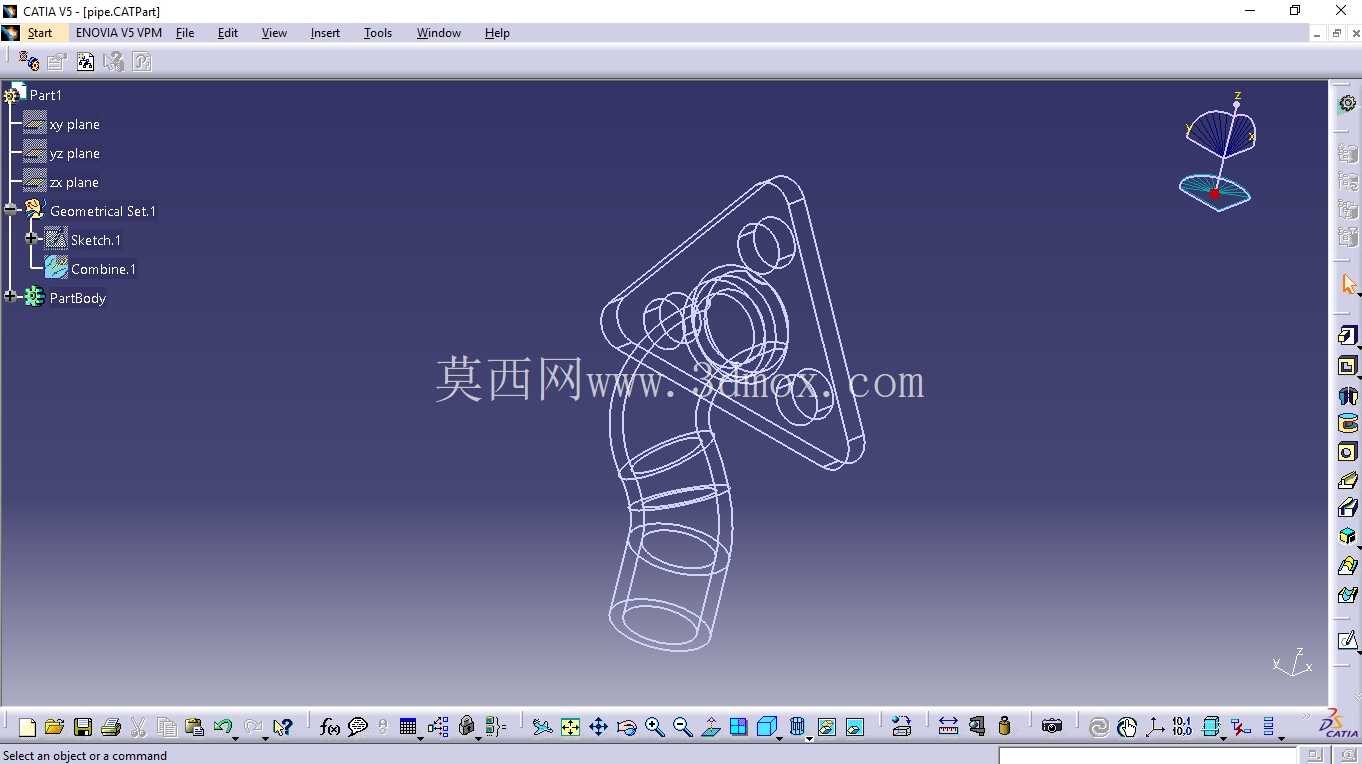

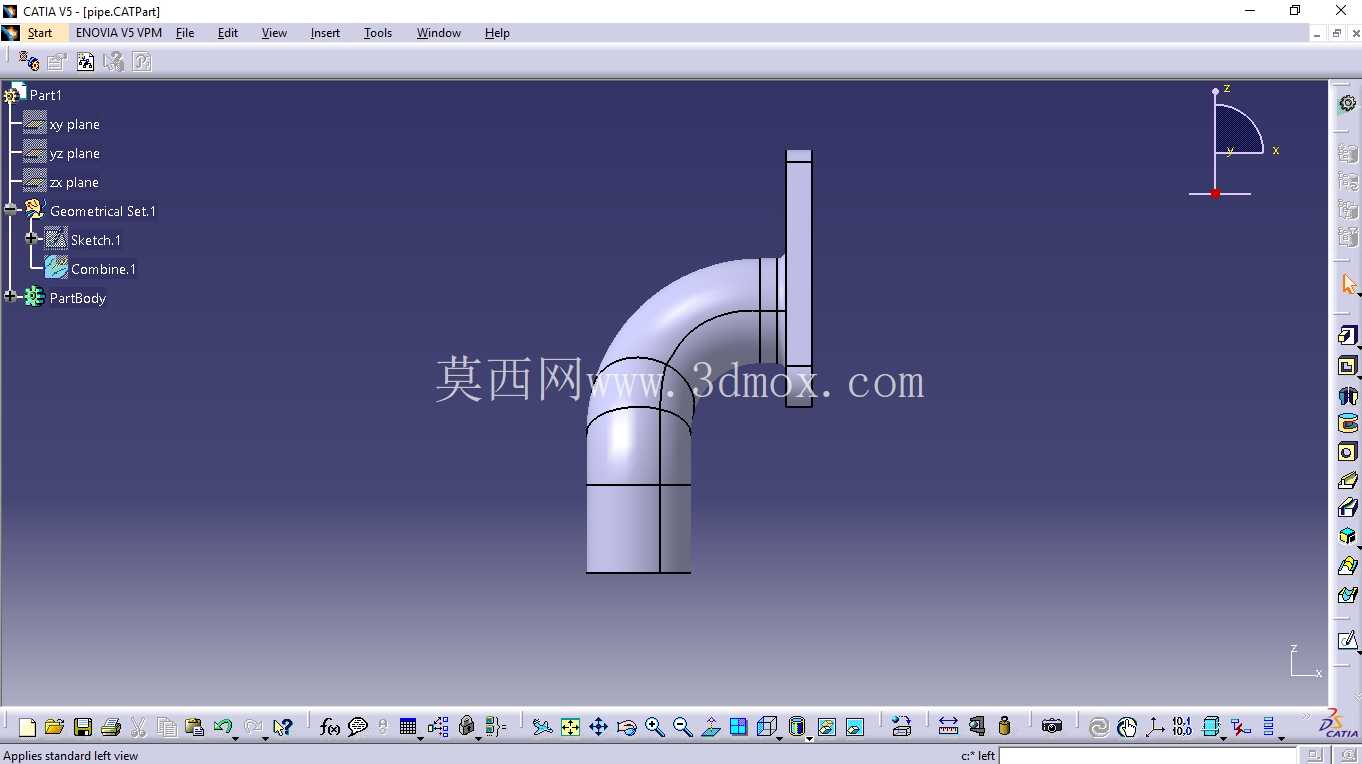

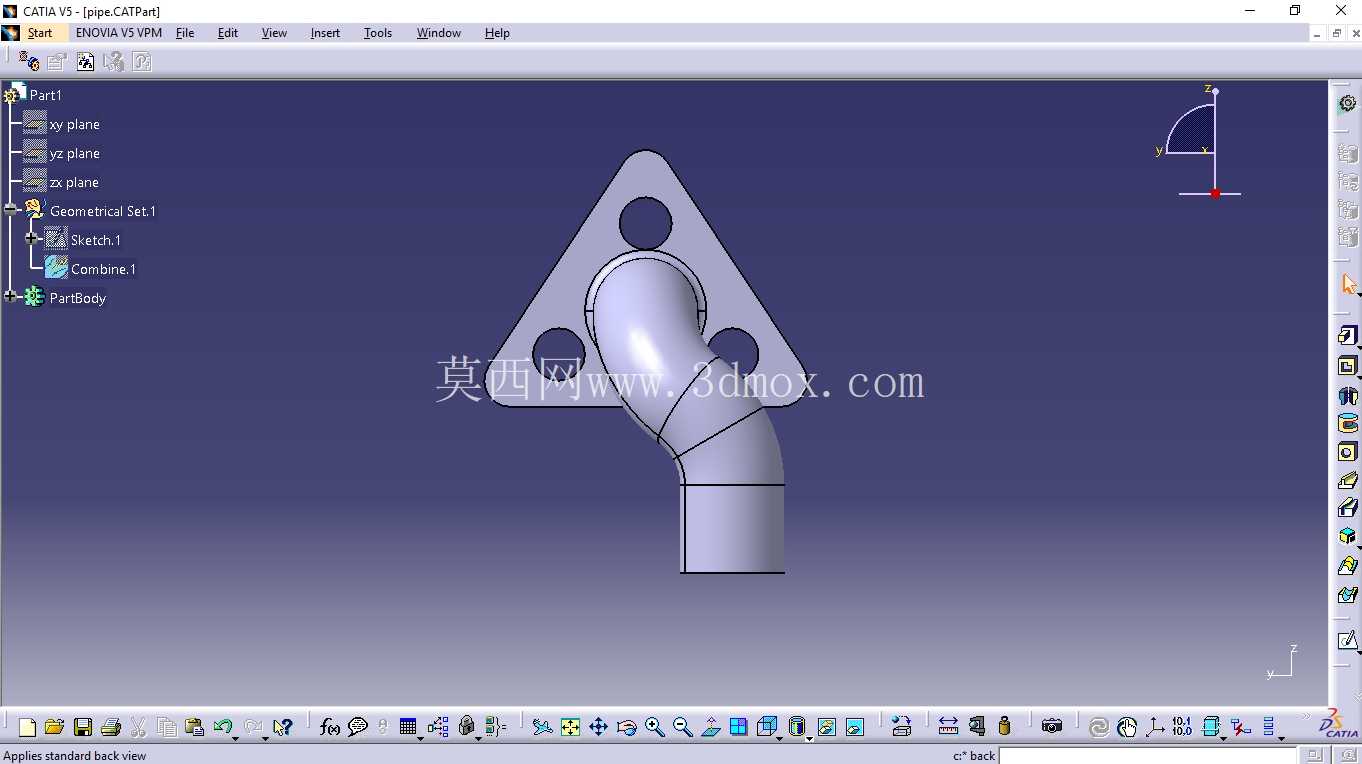

带三角安装法兰的90度弯管结构件

　　这款带三角安装法兰的90度弯管结构件，是管路系统中用于转向与固定的核心连接件，在液压站、气动控制回路、小型流体输送设备中应用广泛。不同于常规的直角弯头，该结构将弯管段与三角安装法兰做了一体化设计，省去了额外的管夹安装步骤，在空间紧凑的设备舱内布置管路时，能直接通过法兰上的三个安装孔完成管路的转向与固定，减少管路振动带来的接头松动风险。从结构设计来看，弯管段采用等径圆弧过渡，弯曲半径符合管路流体阻力设计要求，避免直角转弯造成的流体压损过大、介质紊流等问题，圆弧段的壁厚与直管段保持一致，保证管路承压能力均匀，不会在弯曲位置出现应力集中导致的破裂隐患。

　　三角法兰的三个安装孔呈等边三角形分布，相比两孔安装的法兰，三角形布局的抗扭转能力更强，当管路内部存在流体脉冲压力时，法兰不会因为单侧受力出现偏转，安装稳定性更优。法兰与弯管的连接位置做了圆角过渡处理，避免焊接或一体成型时的应力集中，同时也能减少该位置的积液残留，在输送有洁净度要求的介质时，不会出现介质滞留造成的污染问题。在安装边界上，三角法兰的三个安装孔中心距适配常规的M6、M8规格安装螺栓，法兰平面与弯管出口端面的垂直精度控制在合理范围内，安装后弯管的出口方向不会出现偏斜，能精准对接后续管路接口。弯管的进出口端面预留了标准的管接头对接余量，可适配卡套式、焊接式、快插式等多种常用管接头，不需要额外加工端面即可完成装配。

　　在实际设备应用中，这类弯管常布置在设备侧壁、安装板的转角位置，比如小型液压动力单元的阀组出口位置，需要将管路从阀组侧方转向沿设备壁面排布，使用该一体化弯管可以直接固定在设备壁板上，不需要额外设置管支架，既节省了安装空间，也减少了管路装配的零件数量，降低装配工时。设计时需要注意弯管段的长度要避开周边其他零部件的运动干涉，三角法兰的安装孔位置要与设备壁板上的预设孔位完全匹配，同时要核算弯管弯曲位置的最小壁厚，保证在额定工作压力下不会出现变形渗漏。另外，法兰的安装平面需要保证一定的平面度，避免安装后出现应力拉扯导致弯管段产生形变，影响管路的密封性能。

　　对于有振动工况的应用场景，还可以在法兰与安装板之间增加薄橡胶减震垫，进一步降低管路振动传递到设备本体的噪音。这类一体化弯管结构相比分体式的弯头加管夹组合，整体刚性更好，在频繁启停的流体回路中，不会出现管夹松动导致的管路移位问题，长期使用的可靠性更高。
