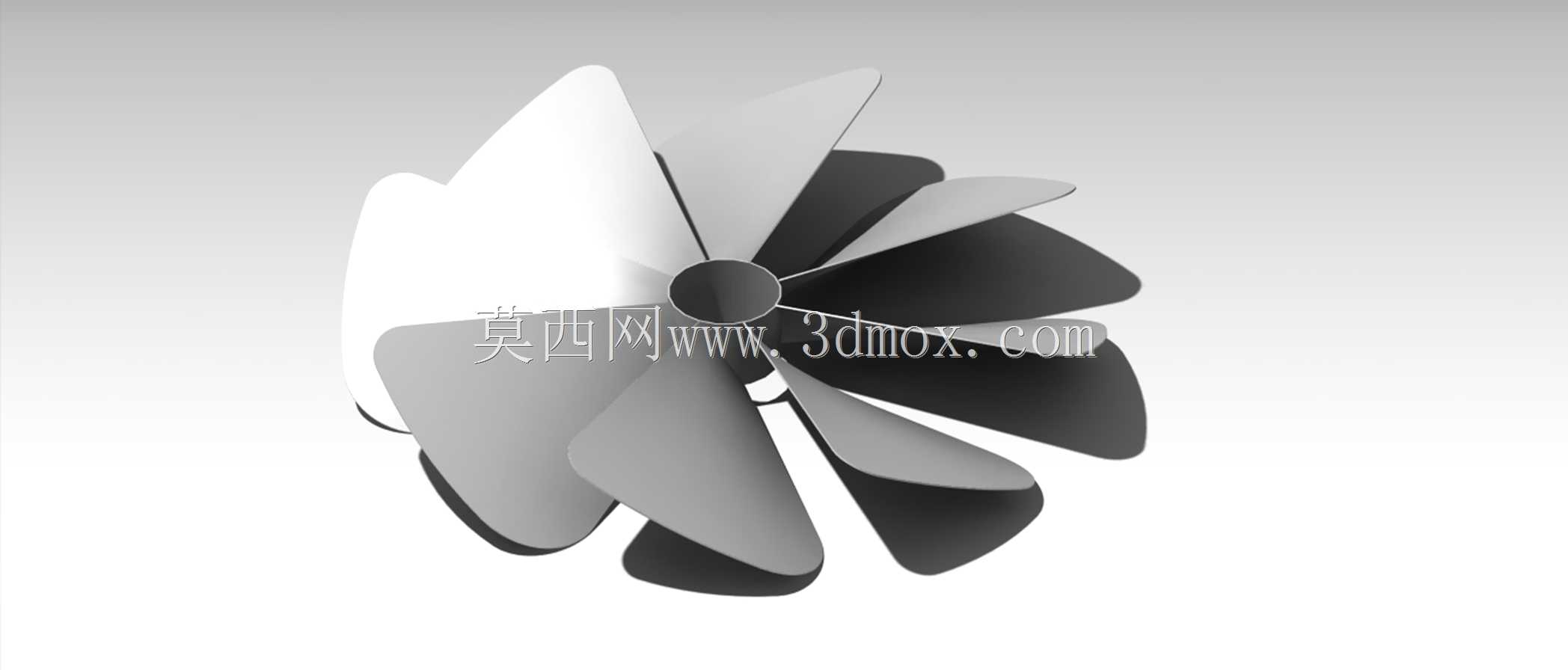

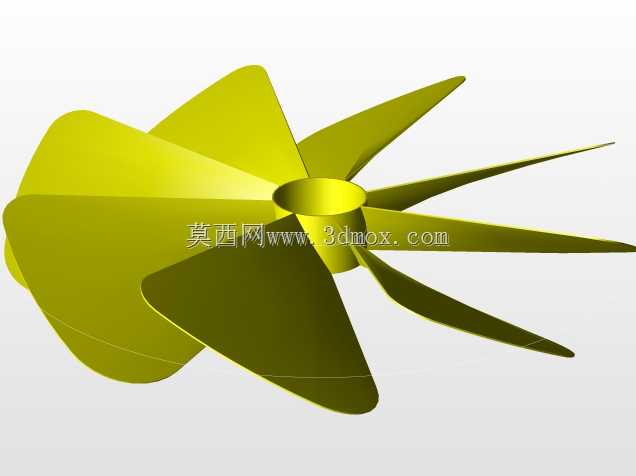

多叶曲面结构螺旋桨三维设计

这类多叶曲面螺旋桨的应用场景覆盖多个流体推进领域，在小型水下航行器、低噪船舶推进单元、特种风洞试验装置中都能见到同结构设计的身影，核心用途是通过叶片旋转将轴系输出的扭矩转化为流体方向的推力，同时兼顾不同工况下的推进效率与流场稳定性。从功能特性来看，该螺旋桨采用长短叶片组合的非对称布局，靠近桨毂的宽幅大叶片负责大流量工况下的主力推力输出，向外延伸的窄长叶片则可以梳理叶尖区域的紊流，降低叶片边缘的涡流损耗，相比等长叶片的常规螺旋桨，这种结构在低转速区间能获得更平顺的推力输出，同时减少空泡产生的概率，延长部件在流体环境中的使用寿命。设计过程中优先从桨毂的安装边界入手，中心的圆柱桨毂预留了与传动轴配合的安装孔位，安装孔的公差配合需要匹配对应输出轴的尺寸，保证扭矩传递过程中无旷量，同时桨毂的外径尺寸控制在合理范围，避免过大的毂径增加不必要的流体阻力。叶片的曲面生成采用了翼型截面沿径向渐变的设计思路，从桨毂根部到叶尖位置，每个截面的弦长、安装角、翼型厚度都随径向位置做连续变化，根部截面厚度更大以承受旋转过程中的弯曲载荷，叶尖位置做减薄处理降低叶尖涡流强度，长短叶片的排布角度经过流场仿真验证，相邻叶片之间的流道不会产生过度的气流或水流干涉，保证旋转过程中每个叶片的工作面都能稳定作用于流体。安装边界方面，螺旋桨的轴向定位依靠桨毂端面与轴肩的贴合，周向可通过键连接或者紧定螺钉实现固定，整体径向尺寸根据应用场景的通道内径做匹配，保证叶尖与外部流道壁面保留合理的间隙，既避免旋转过程中出现刮碰，也不会因为间隙过大导致流体回流降低推进效率。实际选型过程中，这类螺旋桨需要匹配对应的转速区间，叶片的曲面弧度直接决定了额定转速下的推力系数，多叶片的布局也让整体运转的动平衡更容易调校，相比少叶螺旋桨，同推力下的转速更低，运转噪音更小，适合对振动和噪音有要求的推进场景。
