小口径紧凑型半自动手枪结构设计

　　这套三维结构围绕小口径半自动紧凑型手枪展开，设计参考KelTec P17的整体布局思路，并在供弹部分采用G44弹匣接口，重点处理了套筒、枪管、底把、扳机组件、握把纹理与附件安装位之间的空间关系。从结构工程角度看，小口径枪械的核心并不在于单纯缩小外形，而在于在有限握把厚度内安排弹匣、扳机连杆、击发机构、保险与握持区，同时保证套筒往复运动路径稳定、枪管轴线与握持位置关系合理。

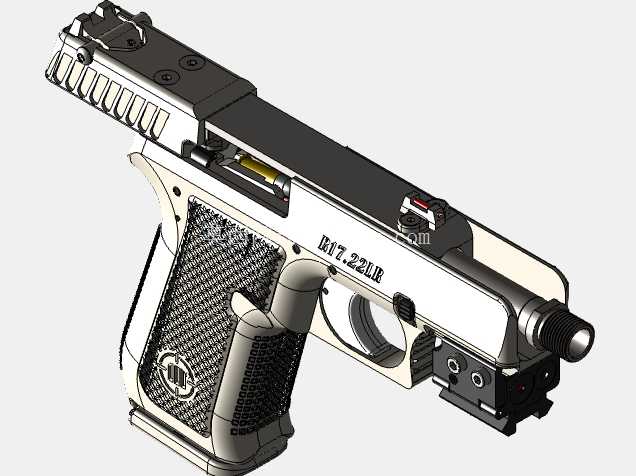

　　模型中套筒采用较平直的上部轮廓，前后设置防滑齿，便于手动上膛或故障排除时抓握。套筒前部保留螺纹枪管段，可用于安装消音装置或枪口附件，螺纹区域与套筒前端之间需要留出足够的装配间隙，避免附件在套筒后坐过程中发生干涉。枪管轴线相对偏低，有利于抑制枪口上跳；底把下方设置皮卡汀尼导轨，可挂载战术灯或激光指示器，导轨槽位与扳机护圈前缘保持距离，既保证附件安装空间，也避免手指在握持时与附件边缘冲突。

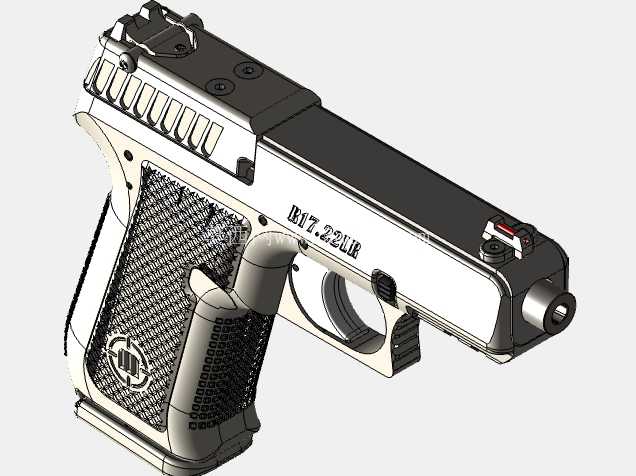

　　握把区域是该结构的重点。紧凑型手枪需要在弹匣长度、握把高度和手部包覆面积之间折中，模型通过网格纹理覆盖握把前后及侧面，提高握持摩擦，同时在握把片上设置标识区域。握把前缘带有贴合手指的弯曲造型，后缘则保留较明显的支撑面，使手掌在射击姿态下能够获得稳定定位。扳机护圈采用大开口形式，适合不同握持习惯，也为戴手套操作预留余量。护圈下方与导轨衔接处做了加厚处理，以承受附件挂载和重复操作带来的局部载荷。

　　供弹路线从G44弹匣进入枪管尾部，弹匣在握把内的插入角度直接影响供弹可靠性。建模时需要关注弹匣抱弹口、托弹板、套筒弹膛坡、进弹斜面之间的连续关系：枪弹从弹匣中被套筒推离后，应沿进弹斜面平稳上抬，最终进入弹膛；若弹匣接口位置偏前或偏后，都会造成弹头抵碰弹膛下缘或弹壳姿态不正。底把内部需要为弹匣卡笋、托弹簧空间和弹匣释放动作留出边界，尤其在握把厚度受限的情况下，卡笋位置不能与扳机连杆发生运动干涉。

　　套筒与底把之间通过导轨配合实现前后滑动，导轨面的平行度决定了套筒运动是否顺畅。上部套筒承担枪机运动、抽壳、抛壳和待击功能，内部需要容纳枪机面、击针或击发相关组件；底把则负责固定弹匣、扳机机构和握把。两者材料与表面处理在实际产品中通常不同，套筒多采用金属件以保证运动刚度和耐磨，底把可采用聚合物或轻质合金以控制重量。三维模型中通过分色表达了这种功能分区：黑色区域多为套筒、导轨与操作件，浅色区域对应底把和握把主体。

　　机械瞄具位于套筒后上方，后部照门与前部准星形成瞄准基线。后照门附近设置可调或固定定位结构，装配时需要保证瞄具高度与枪管轴线匹配；若前端加装枪口附件，还应校核附件外径是否遮挡瞄准线。套筒后部的防滑纹、侧面开槽以及顶部轮廓不仅服务于外观，也影响操作便利性和重量分布。过多的上部质量会抬高重心，而过薄的套筒侧壁又会削弱导轨刚度，因此在外形深化时需要兼顾减重槽、强度肋和内部零件容纳空间。

　　扳机组件的布置体现了紧凑型设计的难点。扳机位于护圈内部，通过连杆或内部传动件与后方击发机构相连，扣动行程中连杆应沿底把导轨直线或近似直线运动，避免与弹匣上沿、保险件交叉。模型中扳机表面保留防滑造型，扳机孔与手指接触区做圆弧过渡，减少局部压迫。侧面手动保险或待击指示区域需要在握持拇指可及范围内，同时避免正常握枪时误触。

　　从安装边界看，该类结构对外接附件的兼容性主要集中在三处：枪口螺纹、下部导轨和瞄具安装面。枪口附件的长度会改变全枪前端伸出量，并可能增加清洁和拆装步骤；下部导轨附件的宽度不能超过握把与护圈轮廓过多，否则影响携行；瞄具则需与套筒顶部基准面贴合，紧固螺钉不能侵入套筒内部运动空间。整体外形在保持紧凑的同时，仍需为维护拆解保留分离面，套筒、枪管、复进簧、底把和弹匣之间应能按顺序拆装。

　　在三维建模流程中，适合先建立枪管轴线、套筒运动轴线和握把弹匣中心线作为骨架，再布置扳机、护圈、导轨和握把片。曲面部分集中在握把与底把过渡区，机械加工或模具成型时需注意拔模方向、壁厚均匀性和加强筋位置。运动校核则应覆盖套筒后坐到最末端、弹匣插入到位、扳机扣动至极限、附件安装后四种典型状态，确保没有静态穿透或动态行程冲突。整体而言，该模型适合用于小口径手枪结构原理展示、外形方案评审、附件接口校核以及枪械相关机械结构教学参考。
