航天载荷齿轮齿条锁定释放机构

　　这套机构面向空间载荷在发射段与在轨初始状态下的约束需求展开，核心任务是把一个六边形载荷在运输、振动和冲击环境中可靠固定，并在收到释放动作后完成约束解除。整体结构没有采用复杂电驱方案，而是把触发、传力、锁止和释放拆成两条相互配合的机械链路：前段通过钥匙状触发件进入连接位置后启动内部触发系统，后段利用齿轮与齿条的啮合运动，把输入位移转化为锁件的有序退让，最终让被压紧的六边形结构脱离固定边界。

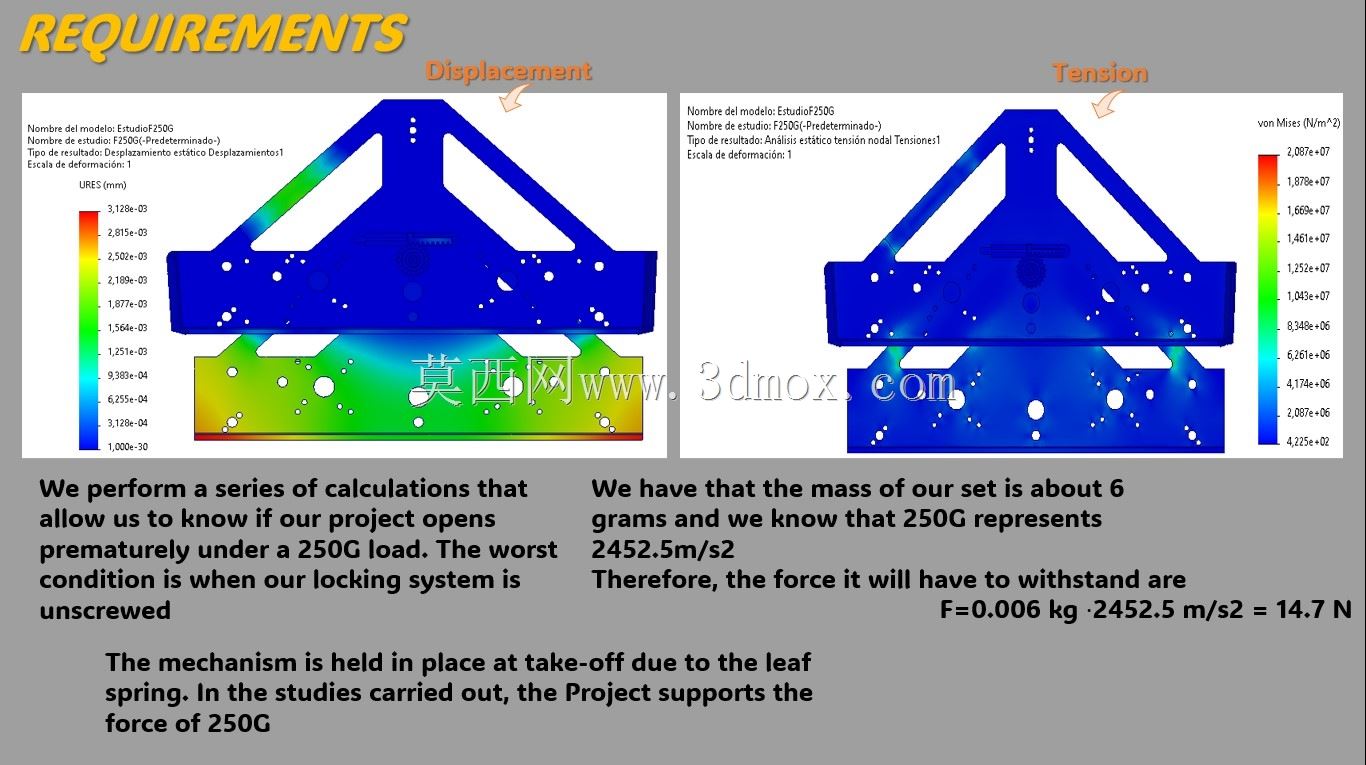

　　从实际使用场景看，这类机构常见于航天载荷部署、小型实验装置释放、舱内机构解锁以及需要一次性可靠动作的自动化夹持环节。发射阶段，载荷会承受持续振动、过载和局部冲击，锁止端必须保持足够的接触刚度，不能因微小往复载荷产生松脱；进入工作状态后，释放动作又要求路径明确，避免卡滞、半锁或二次锁紧。模型中六边形承力体采用框架式外形，外侧由多根杆件构成空间桁架，杆件之间通过节点板和连接块传递载荷，这种布置既照顾了轻量化，也给内部电子件、线束和安装接口留出了空间。

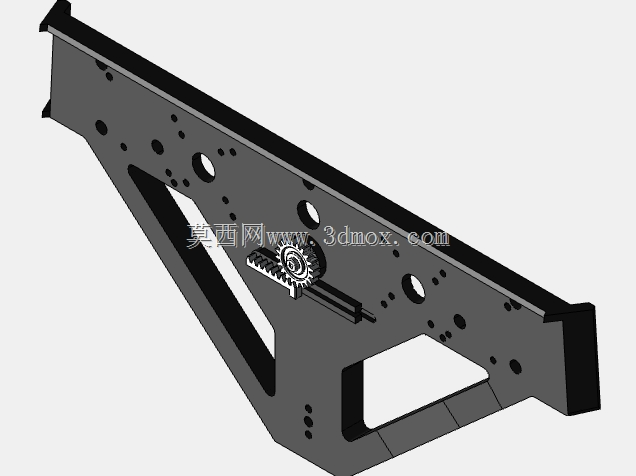

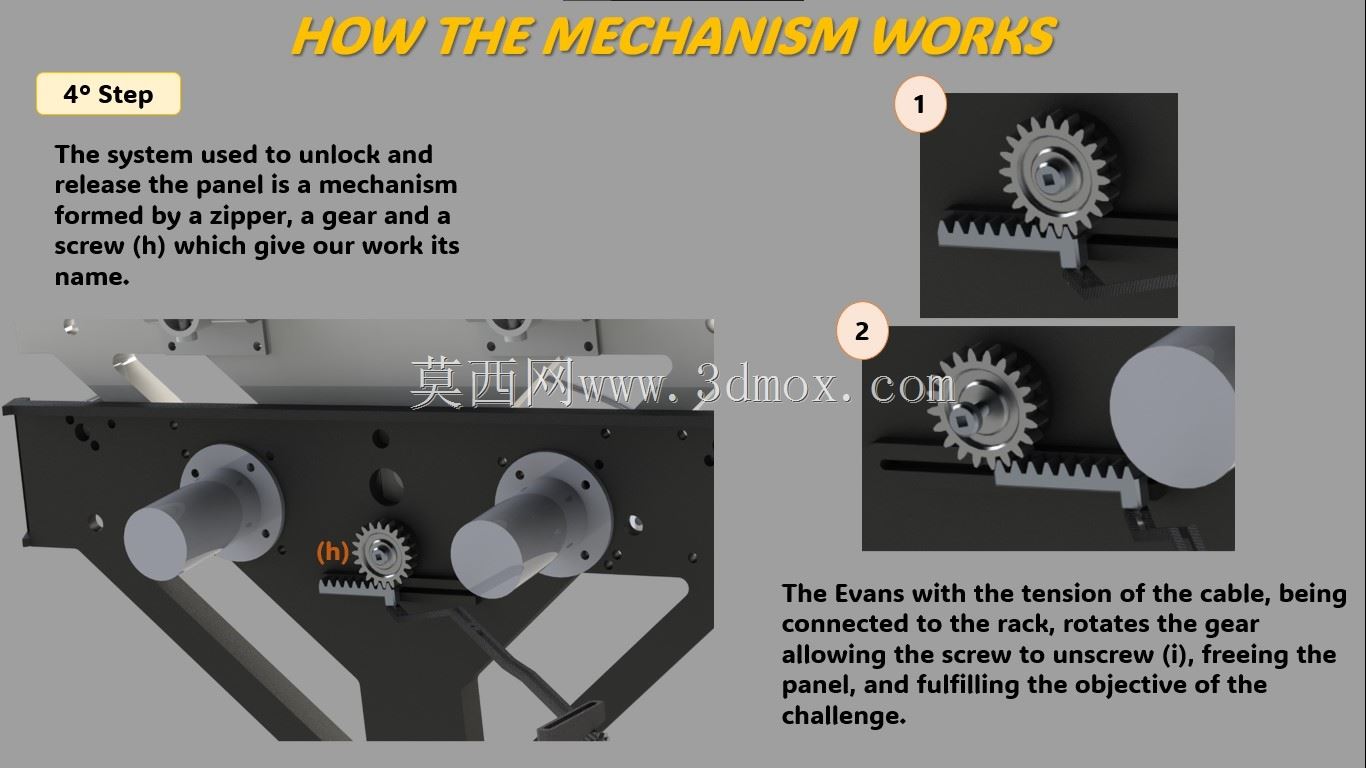

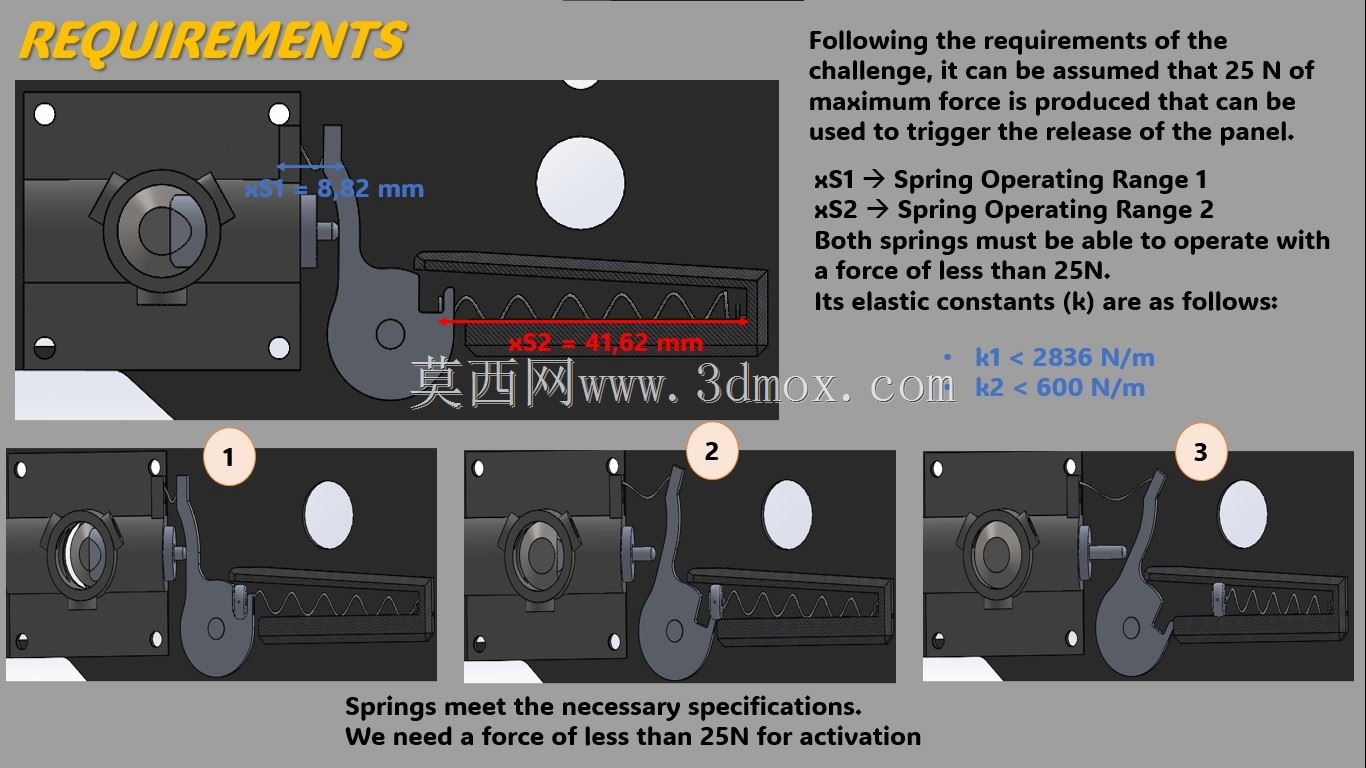

　　齿轮齿条组件是释放链路的关键。齿条沿直线方向布置，齿轮轴支撑在框架侧板上，输入端受力后，齿轮旋转并带动齿条平移，齿条末端与锁止构件形成联动。设计上需要重点控制齿面啮合侧隙、齿条导向长度以及轴系同轴度：侧隙过大会在振动中产生冲击噪声并影响动作同步性，导向长度不足则可能使齿条在末端位置出现偏摆；轴孔若同轴度偏差较大，齿轮转动阻力会明显增加，严重时会导致触发力超出预期。框架侧板上的安装孔位给出了轴系、导向件和限位块的边界，建模时可以据此校核运动包络，确认齿轮在全行程内不与桁架杆件、线束夹或外壳发生干涉。

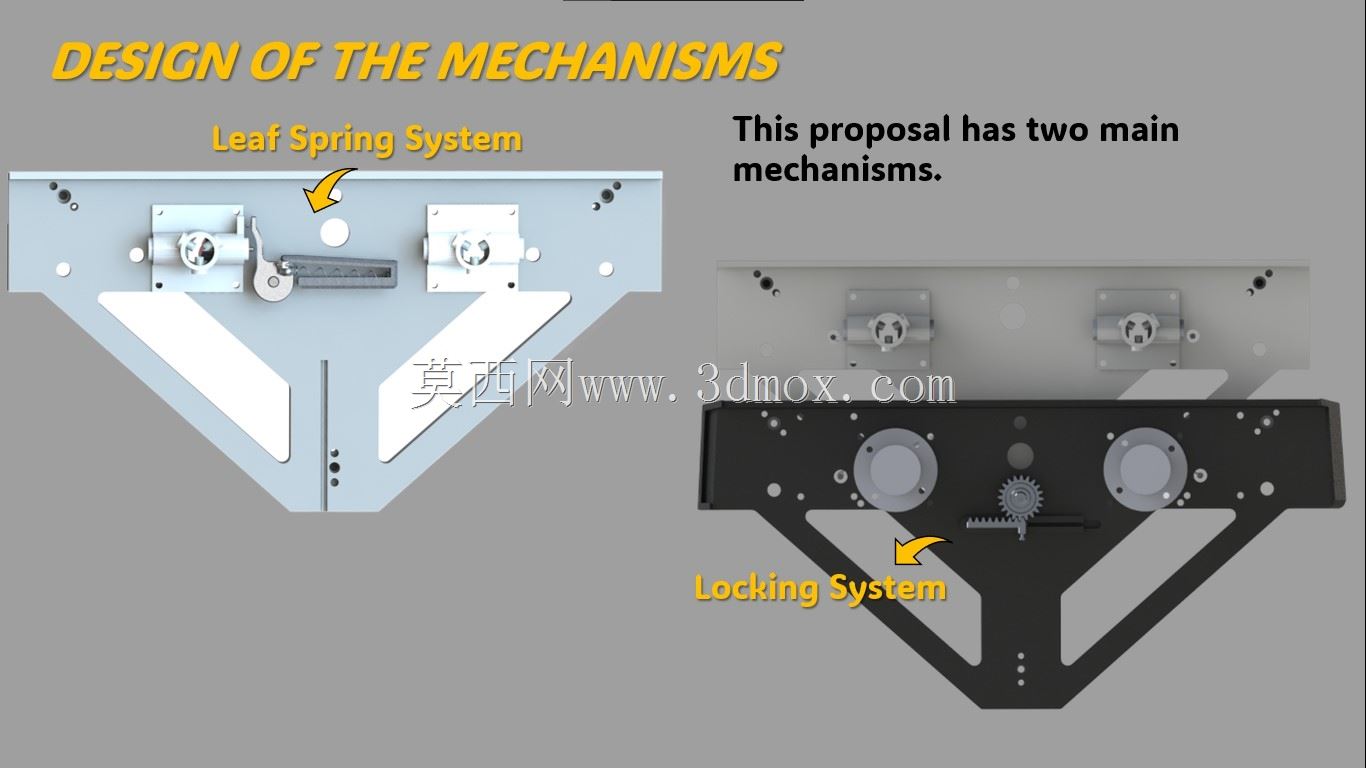

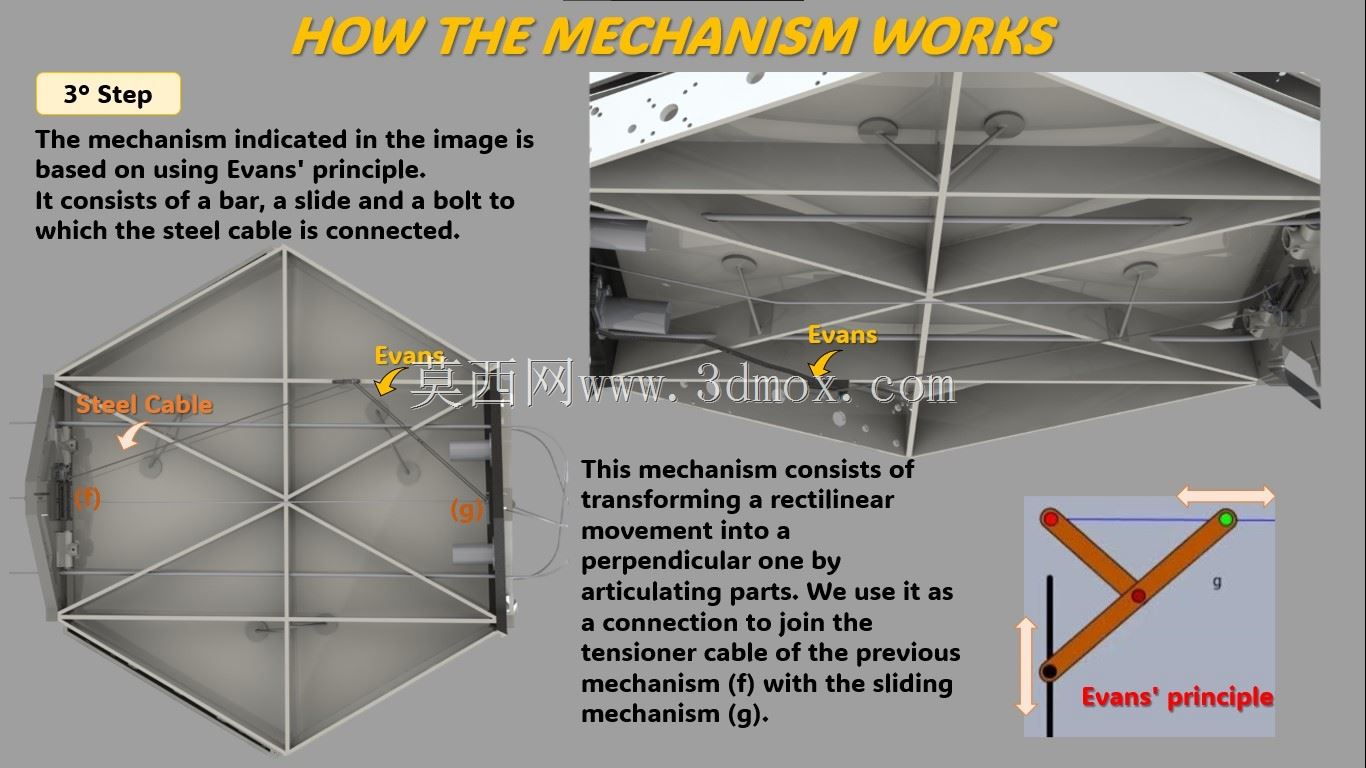

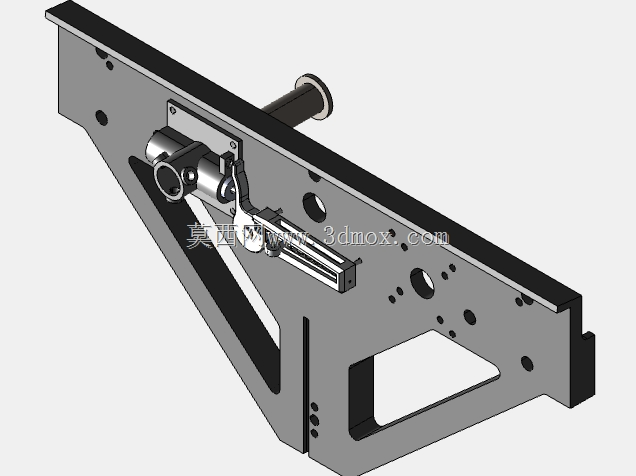

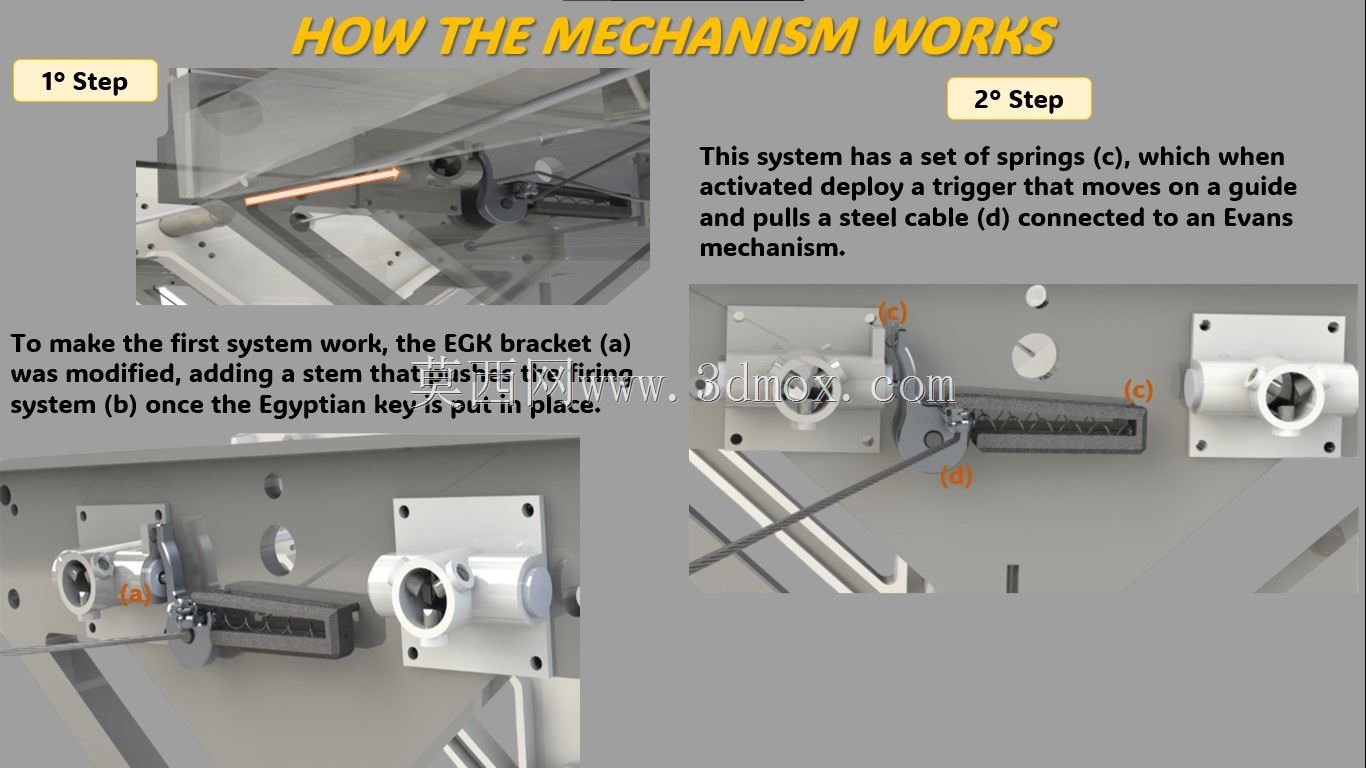

　　触发系统偏向机械保险思路。钥匙连接部进入后，先解除第一道约束，使后续齿轮齿条链路获得运动条件。这种两段式设计的价值在于把误触风险和释放动作分开：运输状态下，即使外部存在轻微碰撞，触发件未到达指定位置时，主锁仍保持闭合；正式操作时，触发件到位后才允许力传递到齿轮端。锁止面围绕六边形载荷的外形布置，接触区需要兼顾压紧力和释放间隙。若接触面过于贴近载荷边缘，释放时可能因摩擦或微小变形造成拖拽；若间隙过大，发射段又会出现载荷晃动。因此结构中通过框架内侧的定位面、压块和锁钩共同限定六个方向的自由度，使载荷在锁定时具有明确基准。

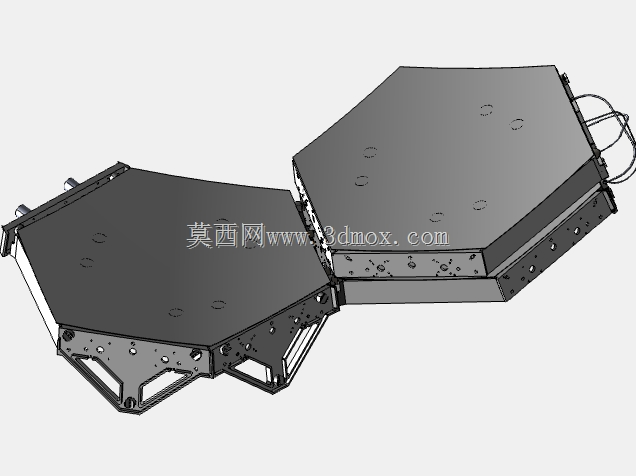

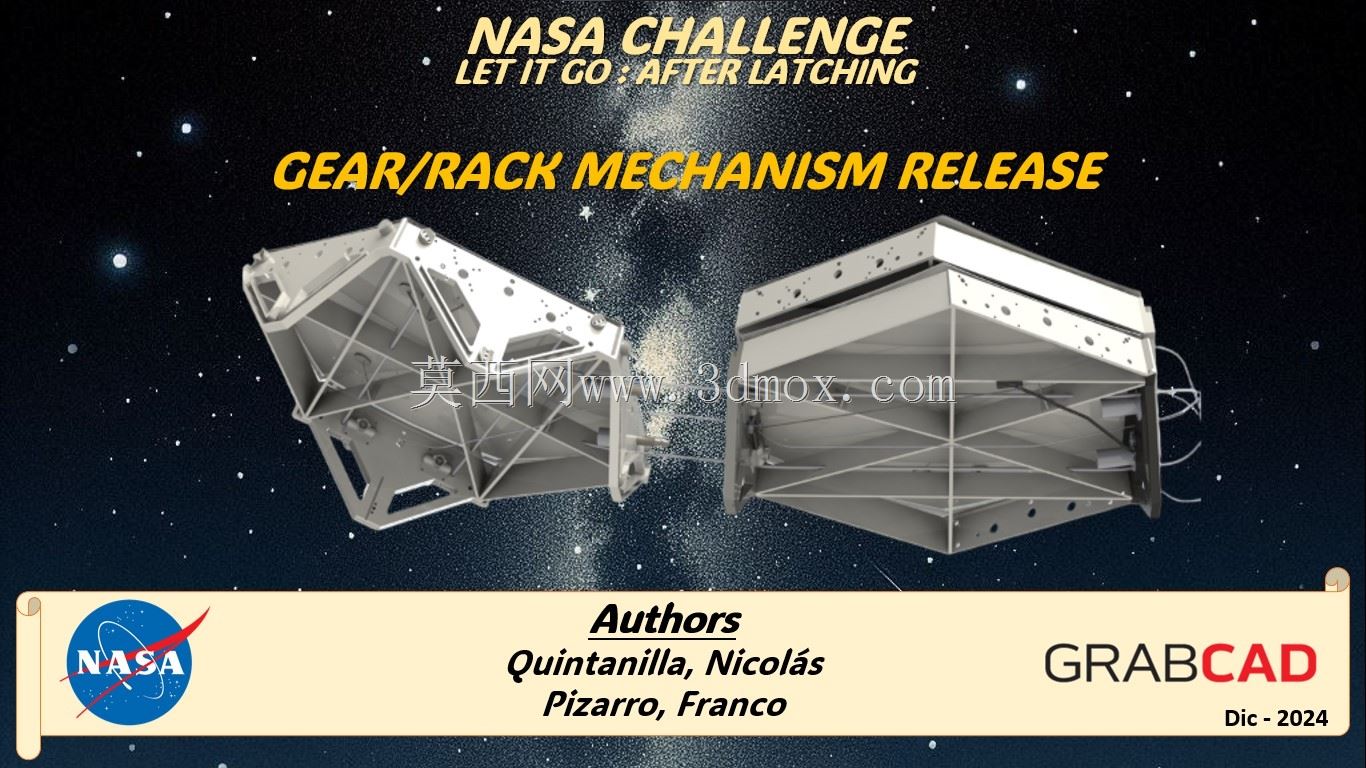

　　外形上，两个主体单元近似对称的盒式桁架结构，外部轮廓由斜撑、横梁和端板组成，端面保留了较多开孔。这些孔并非单纯减重，也承担安装、观察、线束穿出和手动检修作用。侧板边缘的折边和加厚节点提高了局部刚度，齿轮轴附近通过双层板或加强块承受径向力，避免薄板在锁止载荷下产生弯曲。齿条运动方向沿框架长度方向布置，释放时锁件向侧向或后方退让，所需行程不长，但对终点位置要求稳定，因此限位面应具备可修配或可调整余量。

　　安装边界方面，三维结构中需要同时校核静态装配空间和动态释放空间。静态时，六边形载荷放入框架后，其外表面与锁止块、定位块之间形成确定接触；齿轮、齿条和触发连杆位于侧向腔体内，外部不得与相邻设备共享过近间隙。动态时，钥匙触发件的插入路径、齿轮旋转半径、齿条平移距离以及锁钩摆开角度都要纳入包络检查。尤其在航天应用中，线束通常沿侧板固定，释放区域附近不能让线缆跨过齿条行程，也不能让连接器位于锁钩运动范围内。机构末端还应考虑释放后的退让位置，防止锁件回弹接触载荷。

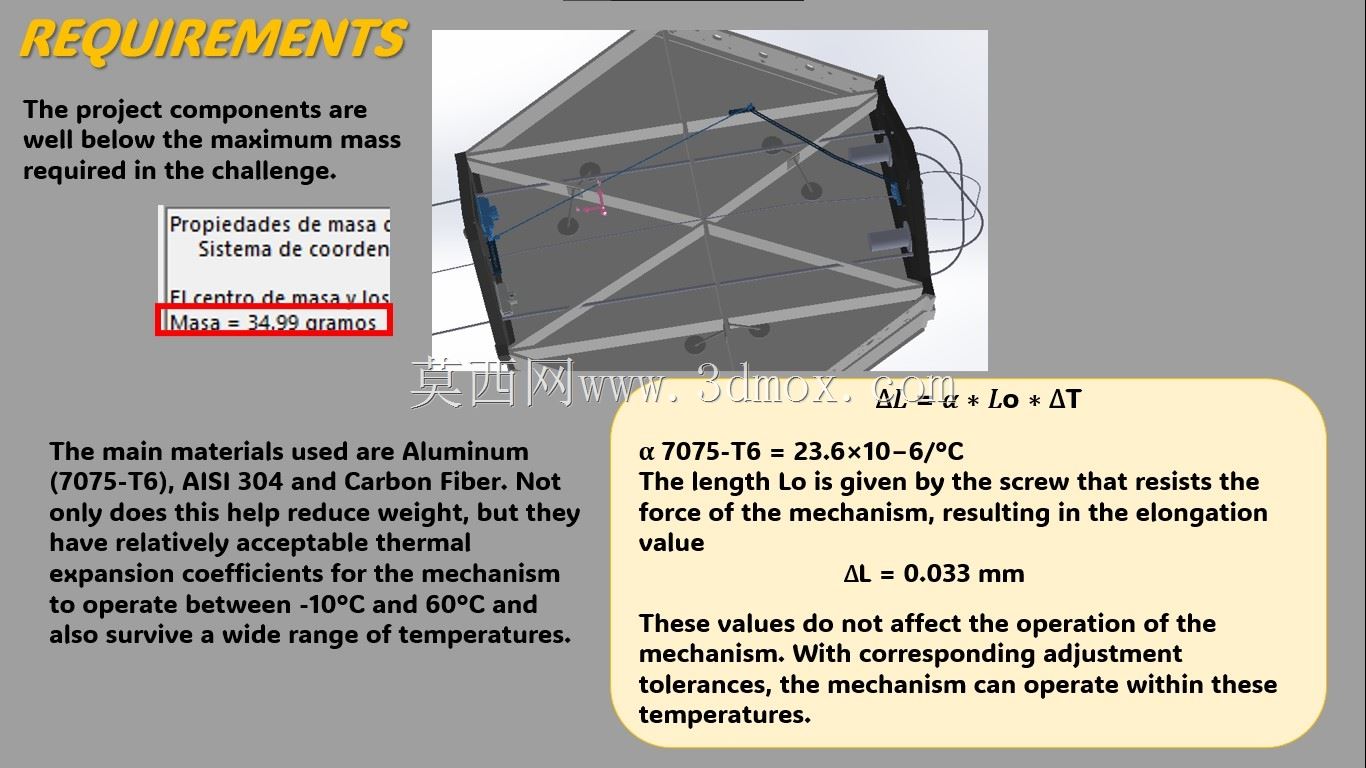

　　从结构设计角度看，该方案的优势在于动作逻辑直观、传力路径清楚、零件形态适合轻量化加工。桁架杆件可采用金属或复合材料型材，节点件通过铣削或钣金成形完成；齿轮齿条需要关注齿部强度、耐磨性和润滑方式，在真空环境中还应避免使用普通挥发油脂。触发件与锁扣之间的配合面宜设置导入倒角，使插入动作能够容忍一定对中误差。整体建模时，可先以六边形载荷为基准建立锁定位置，再反向布置锁止块、齿条行程和齿轮轴位，最后用运动仿真检查触发顺序，确保第一级保险解除后，第二级齿轮齿条释放机构能够连续动作，不出现死点或反向自锁。
