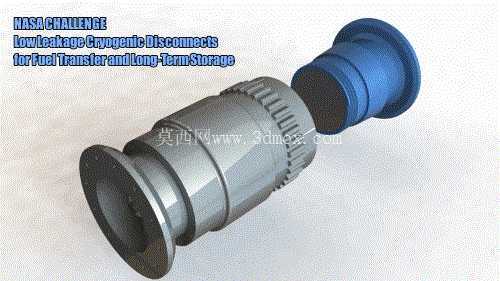

航天燃料输送用低泄漏低温压力驱动阀

　　这款压力驱动阀主要面向航天领域燃料加注与长期存储工况设计，核心解决低温推进剂输送过程中的泄漏控制、无额外动力驱动通断的工程需求，适配液氢、液氧这类低温介质的管路连接场景，在火箭发射场地面加注系统、航天器在轨燃料补加接口、长期在轨存储的燃料贮箱出口端都有明确的应用空间。从实际使用场景来看，常规低温管路连接阀往往需要额外的气动或电动驱动单元，在航天发射场的复杂电磁环境、真空或者极端低温环境下，额外驱动源会带来额外的故障点，同时驱动单元的密封冗余设计也会增加整体结构重量，而这款阀依靠管路上下游的压力差实现驱动通断，不需要外接控制气源或者电缆，能够大幅降低系统复杂度，提升极端工况下的可靠性。

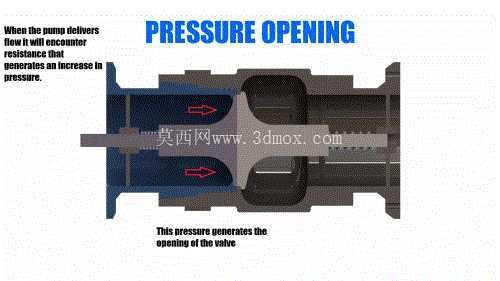

　　从功能特性上看，这款阀的核心设计目标是实现极低的泄漏率，针对低温介质粘度低、渗透性强的特点，密封副采用了金属与非金属复合的密封结构，在常温装配阶段就能实现预紧密封，当介质通入后低温带来的结构收缩会被密封结构的补偿量完全覆盖，不会因为温度骤降出现密封面间隙增大导致的泄漏。同时阀的断开动作不需要人为干预，当上下游压力差达到设计阈值时，内部的滑阀结构会自动推动密封副贴合，实现管路的快速断开，断开后两端的密封面会自动锁止，避免管路内残留的低温介质外泄，也防止外界杂质进入管路内部污染推进剂。

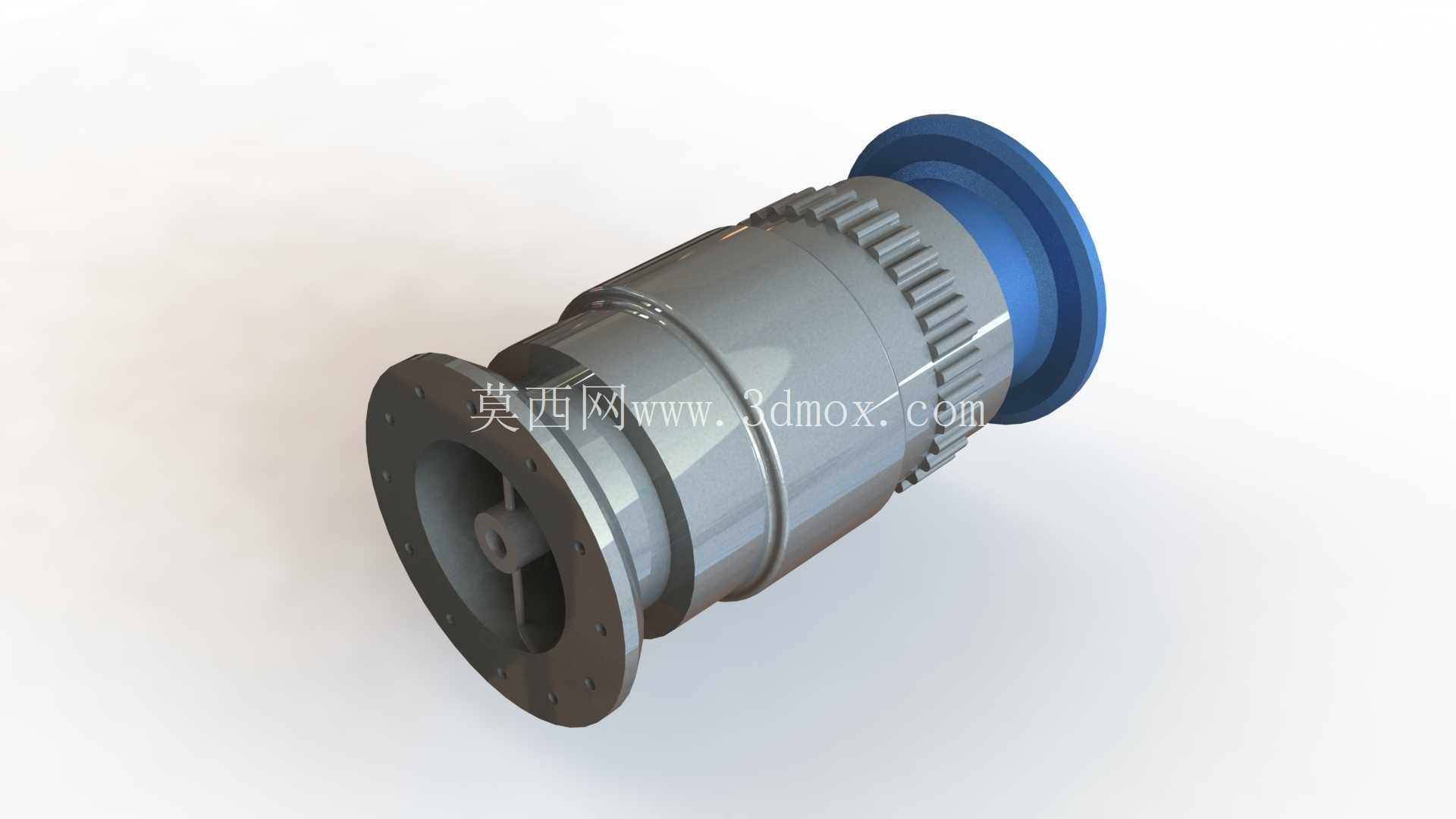

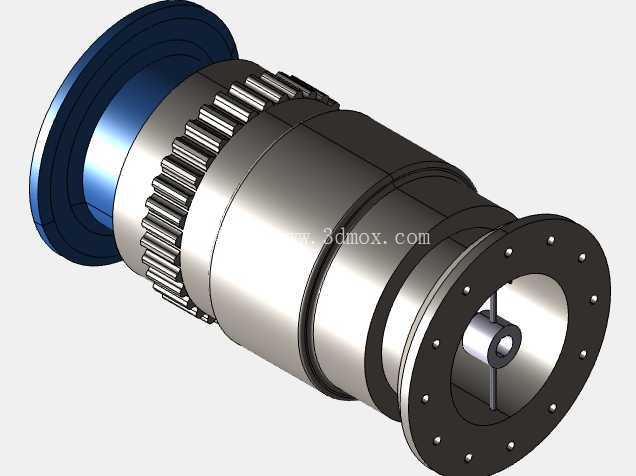

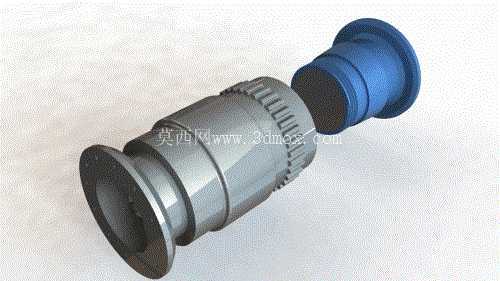

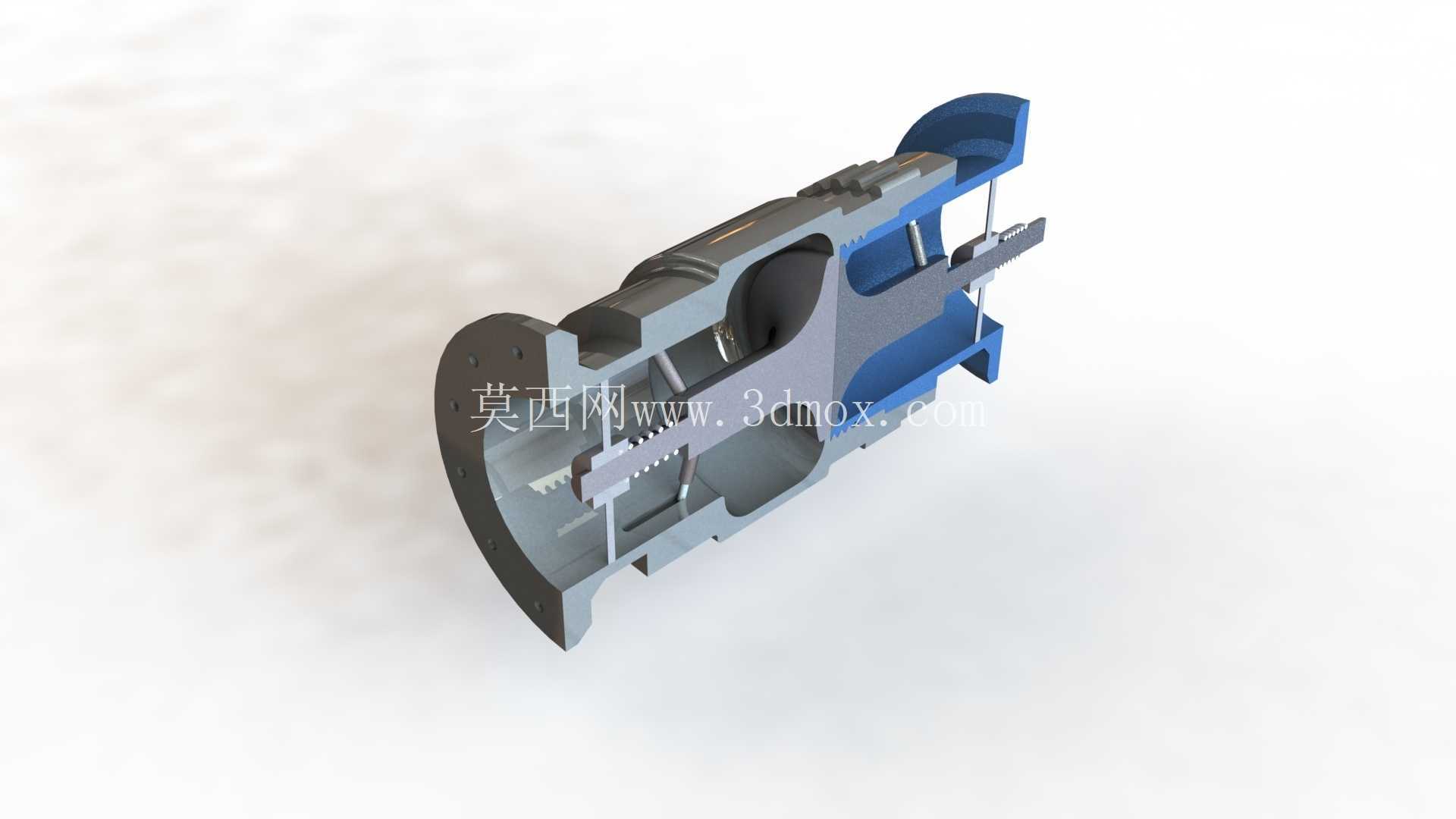

　　设计思路上，这款阀没有采用传统截止阀的升降式阀瓣结构，而是采用了同轴滑阀的结构布局，所有运动部件都沿管路轴线方向运动，不会产生侧向的分力，降低了运动过程中的卡滞风险，尤其是在低温下金属材料收缩率存在差异的情况下，同轴结构能够最大限度避免不同零件收缩量不一致带来的运动卡涩。整体结构分为三个核心部分：两端的法兰连接段、中间的滑阀驱动腔、以及集成在滑阀上的密封副。两端的法兰采用标准的航天管路连接法兰尺寸，能够直接和现有同通径的低温管路对接，不需要额外设计转换接头，降低了系统集成的成本。中间的驱动腔外壁设计有滚花结构，方便装配过程中的夹持操作，也能在手动辅助对接的时候增加摩擦力，避免打滑。

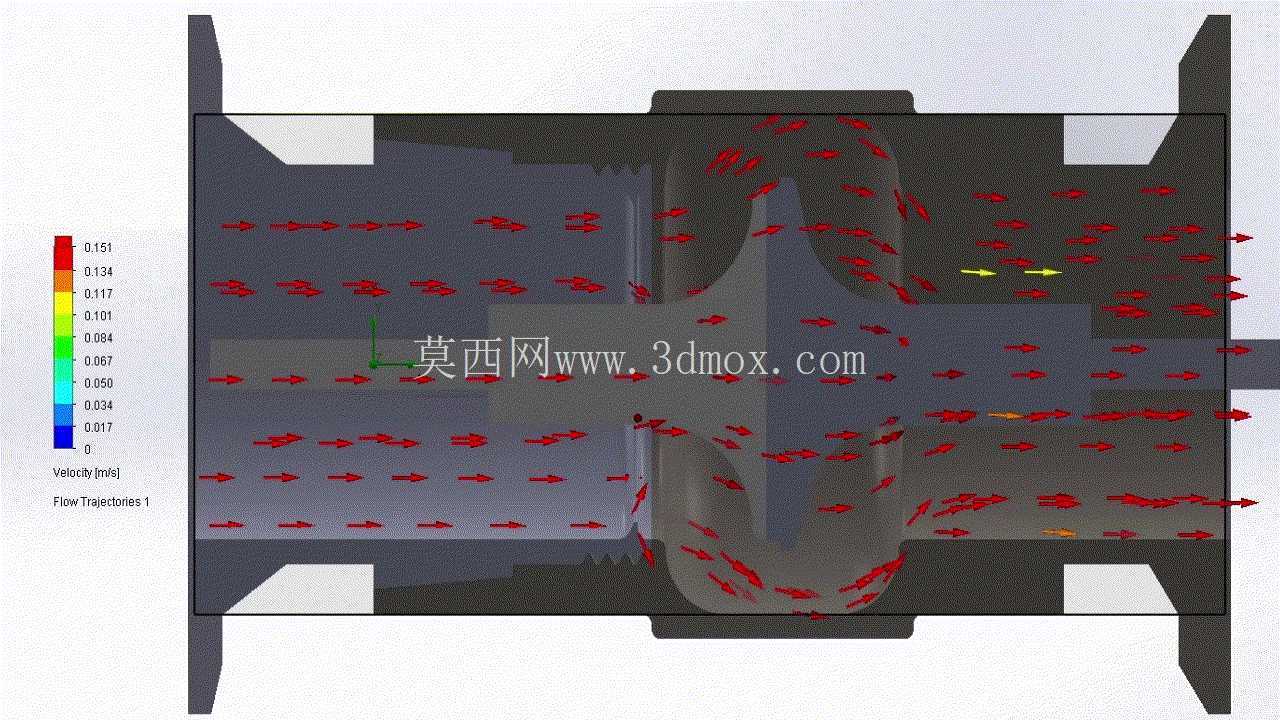

　　外形尺寸与安装边界方面，这款阀的整体轴向长度控制在同通径手动截止阀的三分之二左右，径向最大尺寸不超过法兰外径的1.2倍，安装时不需要预留额外的侧向操作空间，只需要在轴向预留足够的管路对接行程即可，对于航天设备中寸土寸金的安装空间来说非常友好。安装过程中不需要调整阀的安装角度，因为内部滑阀的运动不受重力方向影响，无论是水平安装、垂直安装甚至倒置安装，都能依靠压力差实现可靠的驱动动作，不会因为重力方向改变导致动作阈值出现偏差。在流道设计上，内部流道采用了等通径直通设计，没有出现通径突变的区域，能够大幅降低低温介质流过时的流阻，减少介质在阀内的压损，同时也避免了流道死角处残留介质，在温度回升后出现气化憋压的问题。

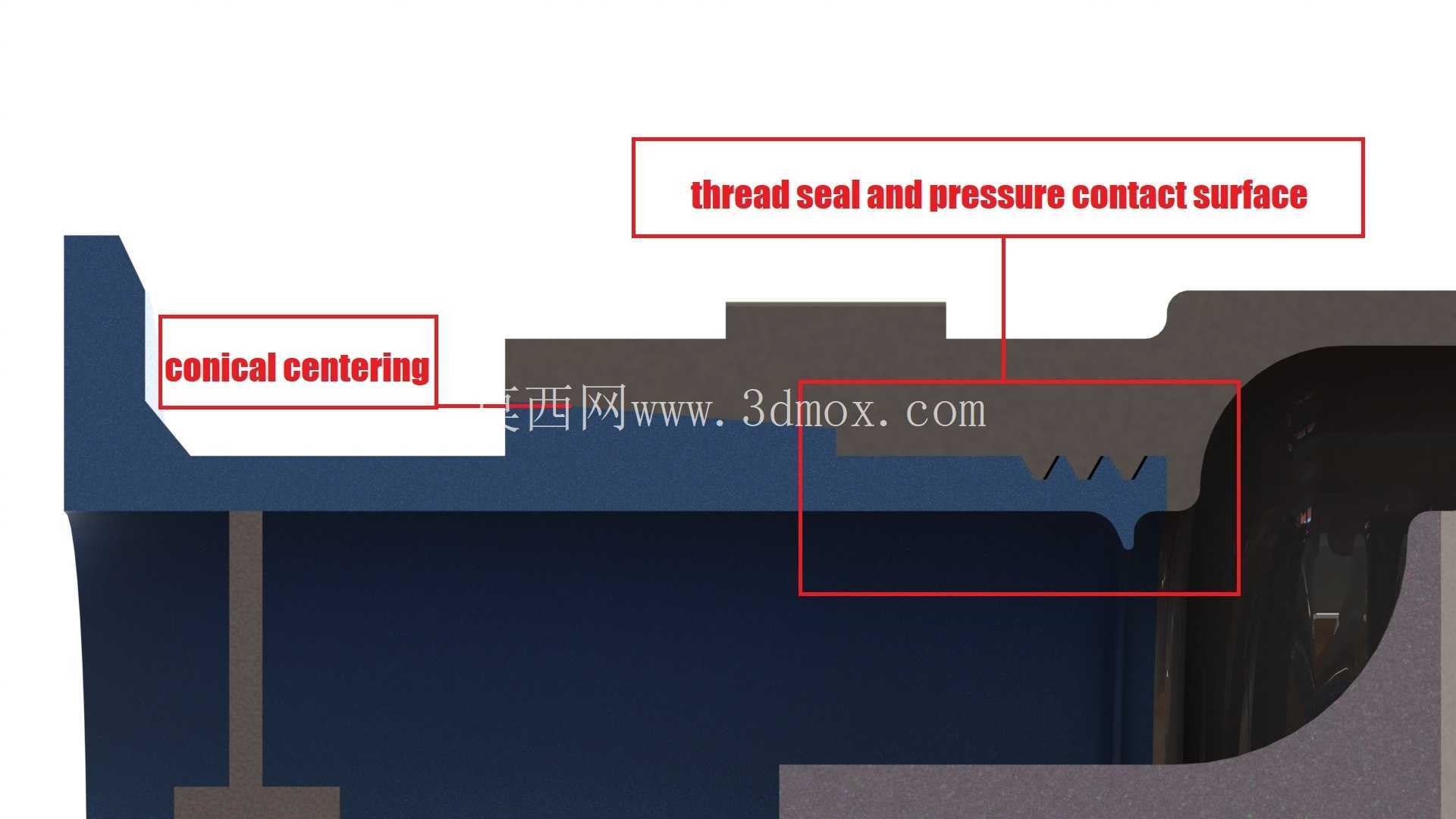

　　从结构细节来看，滑阀和阀体之间的导向部分采用了长导向结构，导向长度是滑阀直径的1.5倍，能够保证滑阀运动过程中的同轴度，避免出现偏磨导致密封面贴合不严的问题。密封副的密封面采用了锥面加平面的双重密封结构，锥面在对接过程中起到导向和初步密封的作用，平面部分在完全锁止后实现主密封，双重密封结构能够将泄漏率控制在10^-7Pa·m³/s以下，满足航天燃料系统的严苛泄漏要求。同时所有和介质接触的零件都采用了低温相容性好的材料，不会和液氧、液氢这类推进剂发生反应，也不会在低温下出现材料脆化的问题，能够承受从常温到零下253摄氏度的温度交变冲击，不会因为温度循环出现结构损坏或者密封失效。
