顺丰速运干线货运列车整车结构

　　这套三维结构围绕干线铁路快运场景展开，建模时没有把车辆当成单纯外观摆件处理，而是从物流场站装卸、长距离编组运行、车体与走行部配合等实际工况逐层搭建。整车以快运货物运输为核心用途，适合表现快递分拨中心与铁路货场之间的班列作业关系：车厢侧部预留装卸作业界面，端部保留车钩缓冲装置的安装空间，车体下部与转向架之间明确划出支承、牵引和制动管路的布置区域。

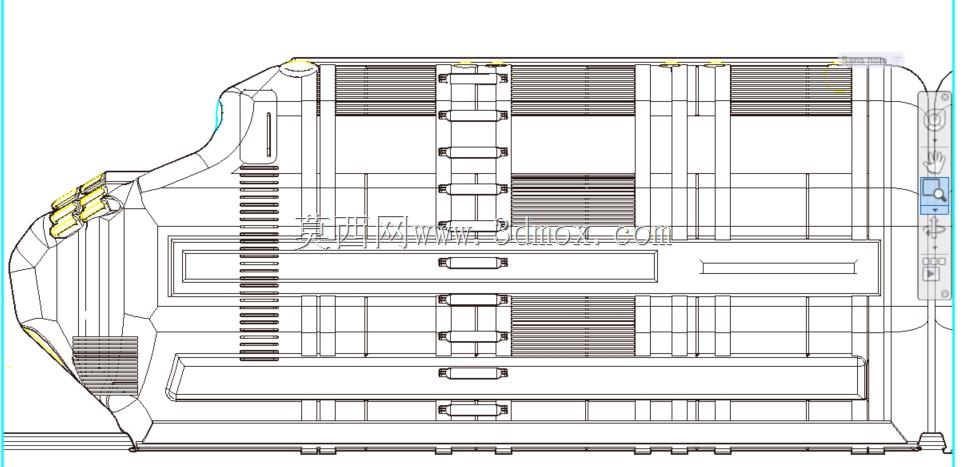

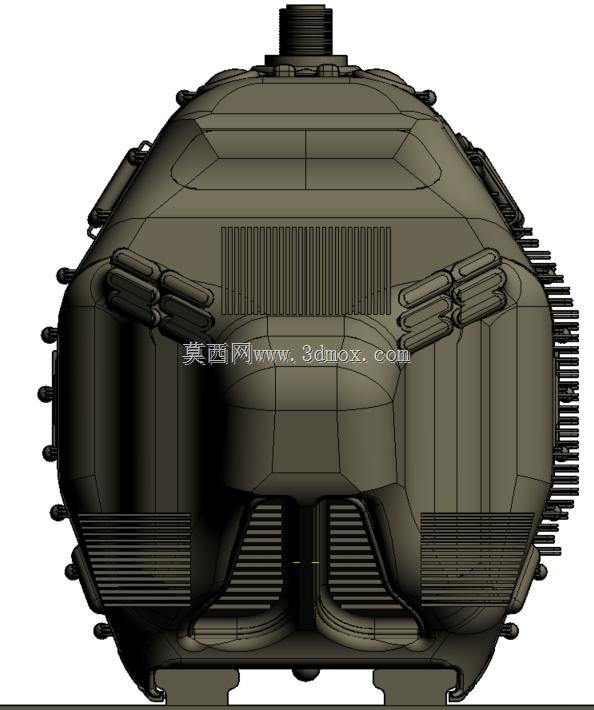

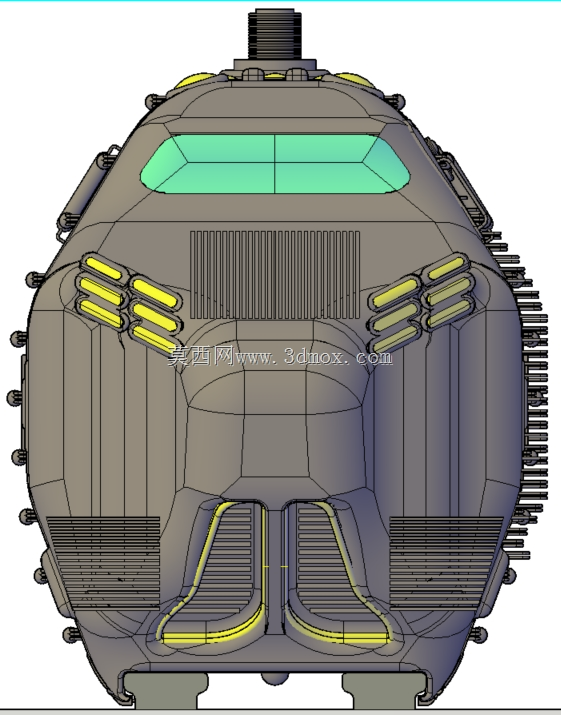

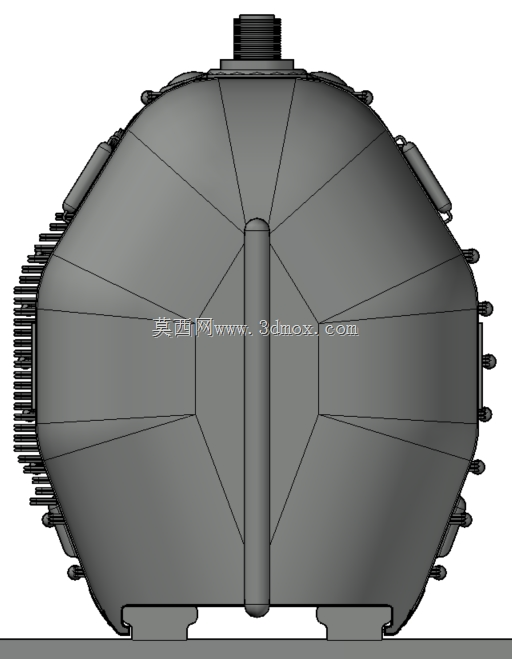

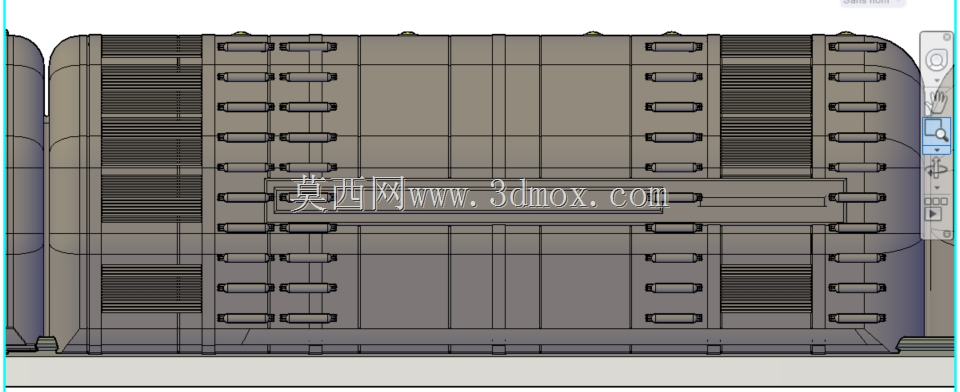

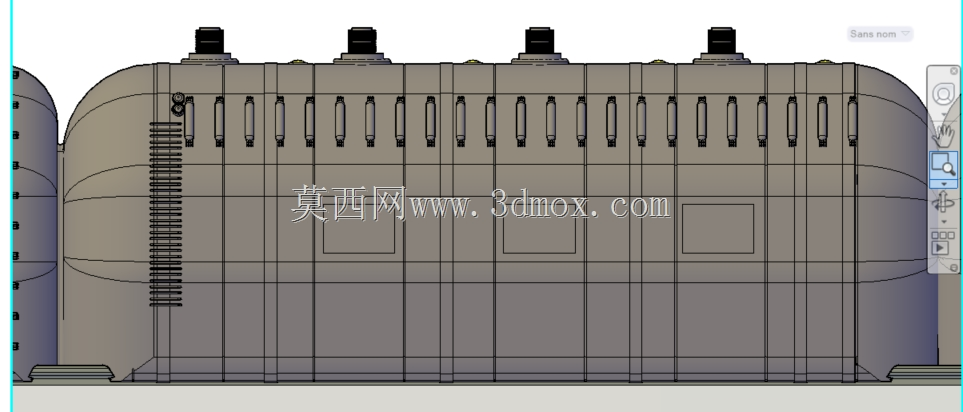

　　结构搭建先从车体承载轮廓入手。货运车厢采用长条形箱式承载形态，侧壁、车顶、底架和端墙共同形成封闭货舱，外部轮廓需要同时满足车辆限界和内部装载容积要求。建模时侧壁保持连续平直面，便于布置加强立柱、内衬板和货物约束点；车顶按圆弧或微拱过渡处理，可减少积水并提高上部刚度；底架作为主要承力层，承担货物均布载荷、吊装冲击以及转向架传来的振动，因此在中梁、侧梁、横梁和枕梁位置都保留了清晰的结构层级。端部结构重点表达车钩、缓冲器、风挡或通过台相关边界，使多节车厢编组时能够体现连挂关系，而不是孤立的单节箱体。

　　走行部是列车模型中最能体现机械特征的部分。转向架位于车体下方，构架、轮对、轴箱、弹簧悬挂和基础制动装置按相对位置装配。轮对与钢轨接触的踏面轮廓、轮缘内侧距和轴箱定位关系需要保持合理，构架侧梁与横梁围成的空间用于容纳悬挂件和制动件。一系悬挂设置在轴箱与构架之间，用于吸收轨道高频冲击；二系悬挂位于构架与车体枕梁之间，承担车体载荷并抑制编组运行中的摇摆。制动区域可看到制动缸、杠杆、闸瓦或制动盘相关结构的布置逻辑，管路沿底架下方走线，避免与货物装卸空间干涉。

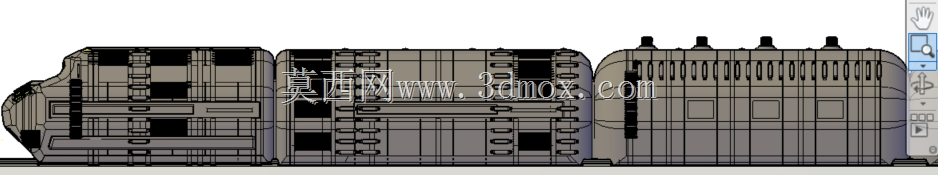

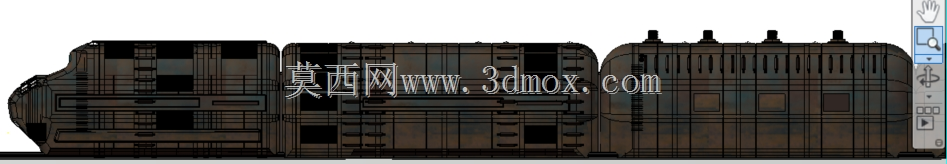

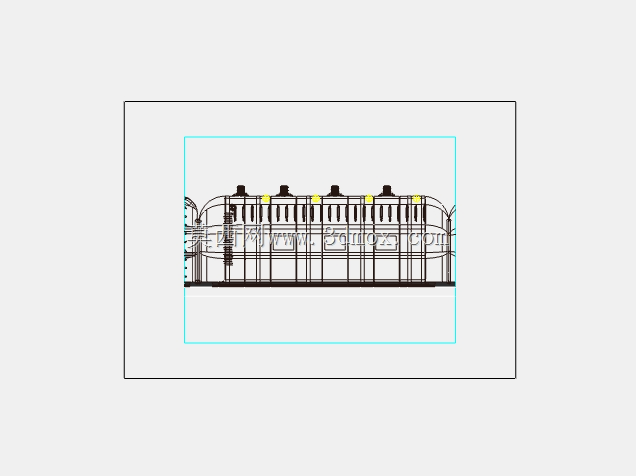

　　外形尺寸与安装边界在模型中通过编组关系体现。单节车厢长度、车体宽度、车顶高度和转向架轴距均按铁路车辆比例协调，车体最宽处不得侵入线路限界，车下设备最低点需要留出轨道面以上的安全间隙。车钩中心线高度、端部连挂面位置和相邻车厢间距保持一致，这样在进行班列编组时，多节车辆可以沿轨道方向连续复制布置。转向架与车体的回转边界也需要考虑，车辆通过曲线时，构架相对车体存在小幅转动，模型中在心盘、旁承和牵引装置周围保留活动空间，避免外观上把车体与转向架锁死成刚性整体。

　　从应用角度看，该结构可用于铁路物流装备展示、货场方案推演、车辆结构教学以及快运班列可视化方案。装卸侧面对应站台高度和叉车作业通道，车厢内部可进一步扩展货架、集装器、绑扎件和消防设施；底架下方则适合布置制动风管、电缆槽、设备箱和检修踏板。对于结构设计人员来说，模型的价值不在于单一曲面外观，而在于把车体承载、转向架支承、编组连挂、货物装卸和线路限界这些工程关系放在同一坐标系中检查。

　　建模过程中还需注意不同细节层级的取舍。远距展示时，车体蒙皮、车顶弧线、车窗或通风口、车门分割线和整车涂装足以表达列车识别特征；近距分析时，则应打开转向架和底架区域，核对轮对位置、弹簧压缩方向、制动杠杆铰接点、车钩摆动范围以及管路固定卡的间距。车厢端部与转向架附近的空间较为紧凑，牵引、制动、悬挂和检修通道相互交叉，若布置不合理，后期维护会出现工具无法接近或零部件拆装冲突。

　　整车结构按铁路货运装备的真实逻辑组织：上部箱体服务货物装载，下部走行部服务轨道运行，端部装置服务编组连挂，侧面界面服务场站装卸。各部分之间通过底架、枕梁、心盘和牵引结构传递载荷，形成从货物重量到车体、再到转向架和轮轨的完整受力路径。这样的三维表达既能呈现顺丰快运班列的外观识别，也保留了铁路车辆设计中最关键的装配边界和运行约束。
