港口场内重型物料牵引转运车辆

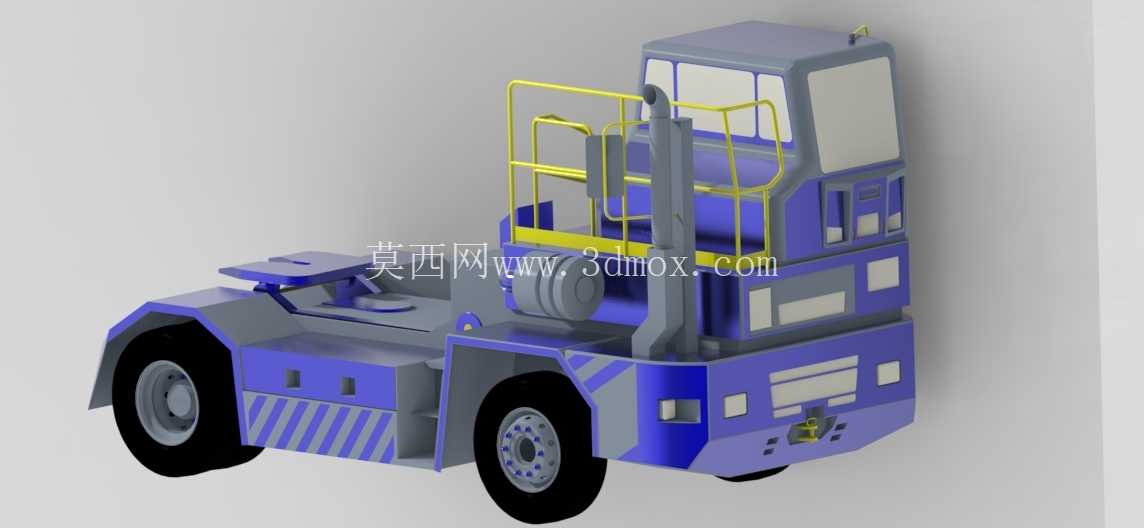

　　该模型呈现的是一台面向港口、堆场、厂区内部物流环节使用的重型场内牵引车辆，整体结构围绕短距离、高频次、大载荷牵引作业展开。车辆并不承担常规公路货运中的载货功能，而是通过后部或前部牵引连接装置拖带平板挂车、料斗车、集装箱托架等轮式承载单元，在码头前沿、仓储通道、装配厂区、物流分拨场地等受限空间内完成物料移位。

　　从作业场景看，这类车辆常处于低速、大转角、频繁启停的工况中。港口堆场通道宽度有限，车辆需要在挂车队列、货垛、吊装设备之间反复调整姿态，因此车体设计强调紧凑性与转向灵活性。模型中驾驶室采用偏高布置，驾驶员视野能够覆盖车头近区、侧方轮边以及后方挂接区域，便于在挂接拖车、避让人员和对位货位时获得足够视线。驾驶室周边设置黄色防护栏杆与登高平台，反映出实际车辆对检修通道、站立安全和高位操作区域的考虑。

　　车体外形以短轴距、宽轮距和厚重底盘为主要特征。前部车身保留了牵引车辆所需的配重与结构支撑区域，后部布置驾驶室、动力系统及防护框架，使车辆在拖挂重载时具备较好的轴荷分配。底盘下部可见大尺寸轮胎与重载轮辋，轮胎直径较大，适合堆场硬化路面、钢板路面以及存在接缝、坡度和局部不平整的工业场地。宽基轮胎能够降低接地比压，提升车辆在满载牵引时的抓地稳定性，同时减少对场地铺装层的局部损伤。

　　模型对车身功能分区有较清晰表达。驾驶室采用封闭舱体形式，窗框、门板、踏步和外部护板均有体现，适合后续在详细设计中继续细化座椅、转向系统、仪表台、操纵机构以及空调通风附件。车身侧面的块状区域可对应检修门、散热口、电气舱或液压舱位置，工程人员在进行结构深化时，可依据实际动力形式布置发动机舱、蓄电池组、液压阀组、制动储气元件或电控柜。黄色护栏围绕高位平台设置，既承担人员防护作用，也提示了车辆维护时的站立边界。

　　牵引连接部位是此类设备的核心结构之一。场内牵引车通常需要在车辆端部配置牵引销、牵引钩、铰接座或快速挂接机构，以适配不同形式的挂车。模型前端下方保留了连接装置的安装空间，设计时应重点关注牵引点高度、挂接间隙、转向角极限以及拖车折叠时的干涉问题。若车辆用于港口半挂托架，牵引座高度需与挂车支承结构匹配；若用于拖带工业料车，则牵引钩位置应保证低速转弯时车体与拖杆不发生碰撞，并在最大转角下保留足够安全余量。

　　在尺寸与安装边界方面，这类车辆的总体高度主要由驾驶室和护栏决定，宽度则受轮胎、车身护板及作业通道限制。布置厂区路线时，需要核对车辆最小转弯半径、挂车扫掠宽度、通道净宽、门洞高度以及站台边缘距离。对于码头或仓库内部应用，车辆不能仅按单车轮廓评估通行能力，还应连同挂车长度、牵引点偏移和后轮轨迹进行运动包络分析。模型中车身较短，有利于减小单车回转空间，但在多节挂车联动时，仍需检查内侧轮差与尾部扫掠范围。

　　结构设计思路上，车架应作为主要承力基体，承受牵引拉力、制动反力、驾驶室载荷、动力总成重量以及挂接冲击。重载工况下，牵引座附近往往是应力集中区域，需要通过加厚连接板、加强筋、贯通梁或箱形焊接结构提高刚度。悬架与车桥的选择应偏向承载和牵引性能，制动系统需兼顾车辆自身重量与拖挂总质量，若场地存在坡道，还应校核驻车制动能力。模型外观上的蓝紫色车身、灰色驾驶室和黄色安全护栏形成明显色彩区分，也符合工业车辆中安全防护件高可见度的常用处理方式。

　　在三维建模工作中，该作品可用于场内物流车辆方案展示、总体布置校核、牵引挂接运动分析以及工业场景搭建。设计人员可在此基础上继续拆分车架、车桥、驾驶室、护栏、踏板、牵引机构和外覆盖件，将概念外观推进到焊接总成、装配层级和工程图输出阶段。对于设备选型人员而言，模型也提供了直观的车体比例参考：紧凑车身服务于狭窄通道，高位驾驶室服务于视野，护栏平台服务于维护安全，重载轮胎和低矮稳固造型则服务于港口堆场中的持续牵引作业。
