平行气动夹持工装带调压阀结构

　　这套平行气动夹持工装主要面向自动化产线中的工件抓取、定位、搬运和工序间夹紧场景，常见于装配工位、检测工位、机加工上下料以及小型零件流转环节。结构上以气动直线执行元件作为动力源，通过平行夹爪输出稳定夹持动作，适合规则块状件、轴类件、壳体件以及需要双侧对中夹紧的工件。与单纯夹爪不同，该方案在执行端附近集成了调压、过滤和管路连接元件，能够在气源压力波动时对夹持力进行约束，避免薄壁件、精加工面或脆性零件被夹伤。

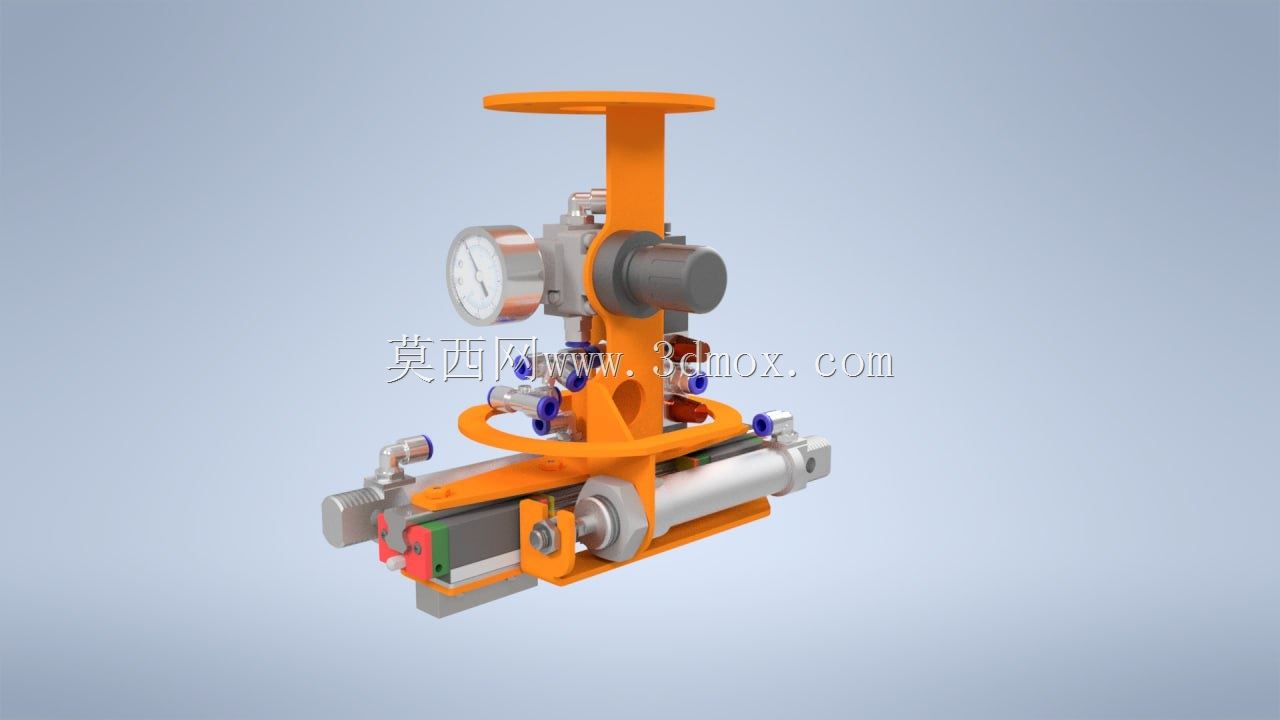

　　从实际布置看，底部横向气缸承担开合驱动，前端连接滑动夹持组件，夹指运动方向保持平行，对中特性较好。上部立板与顶部安装法兰形成承载框架，既可以把整套夹具固定在机器人末端、桁架机械手或专机滑台上，也可以作为固定式夹具安装在工作台面上。框架中部布置压力表、调压阀和气动接头，操作人员在调试时可直接读取压力状态，并根据工件材质、重量和表面状态调整输出力。气路采用快插接头与硬管组合，走线紧凑，减少了外部软管悬空摆动对动作节拍的干扰。

　　设计思路上，该结构没有追求复杂的多自由度动作，而是把夹持可靠性、安装便利性和维护性放在前面。气缸轴线与夹爪受力方向尽量保持一致，降低偏载带来的附加弯矩；承力立板采用弯折和加强轮廓，在保证刚度的同时控制重量；夹指区域预留更换接口，可根据工件外形更换平口夹块、V形块或仿形夹块。对于需要频繁换型的产线，这种模块化处理能够减少整体工装重做，只更换接触件即可适配不同批次产品。

　　外形边界方面，模型整体呈立式框架加横向执行器的布局，顶部法兰用于与外部设备连接，底部夹爪区域为动作空间。选型时需要重点核对三个边界：一是顶部法兰孔位与机器人末端或安装板的匹配关系；二是夹爪全开、全闭状态下的宽度变化，确认与工件、治具和周边护罩不发生干涉；三是气缸尾部及侧向阀组占用的空间，尤其在密集工位中，侧向压力表和接头会增加维护与插拔所需的操作距离。若安装在移动轴上，还应复核总重量和偏心位置，避免末端负载超出承载能力。

　　夹持力设计不能只看气缸理论推力。气源压力、活塞面积、机构传动效率、夹指长度、摩擦系数以及工件加速度都会影响实际抓取效果。水平搬运时，夹爪需要提供足够摩擦力克服工件惯性；竖直提升时，则要考虑重力方向和夹持面接触面积。调压阀的作用在于把工厂主气源的较高压力稳定在夹具所需区间，压力表则为点检提供直观依据。对于表面易损件，可在夹块接触面增加聚氨酯、尼龙或橡胶垫；对于金属切削工况，则宜采用淬火钢块并设置定位面，以保证重复精度。

　　建模时应把运动件和固定件分层处理，气缸活塞杆、滑块、夹指、阀组和安装板分别建立独立装配关系，便于后续做开合行程检查和干涉分析。管路虽然不承担主要结构载荷，但其走向会影响现场寿命，弯折半径过小、接头受拉或软管与运动件摩擦，都可能造成漏气和停机。该模型把阀、表、接头集中在框架侧部，使气路短而清晰，调试人员能够快速判断压力损失位置。

　　在维护层面，平行夹持机构的磨损多集中在导向面、夹块接触面和密封部位。设计中保留拆装空间，比单纯追求外形紧凑更有工程价值。现场使用时，可通过调节压力、更换夹块和调整限位来覆盖多种工件；对于切削液、粉尘较多的环境，还应在导向部位增加防护，并在气路前端配置过滤元件。整体来看，这套工装体现的是自动化夹持单元的典型工程化思路：以气动元件完成快速动作，以平行机构保证对中，以调压元件控制夹持力，再通过标准化安装接口接入不同设备。
