焊接工位圆柱式定位支撑工装夹具

　　在车间小批量结构件拼焊作业里，最容易被忽视的往往不是焊枪参数，而是工件在点焊前能不能被稳稳托住、保持基准面不翘曲。这套长圆柱形态的焊接支撑夹具，就是针对薄板拼焊、长杆件组对时的平面度管控做的自制工装，核心目标是把工件待焊区域的贴合面撑平，避免人工手扶或者临时垫块带来的错位、虚靠问题。

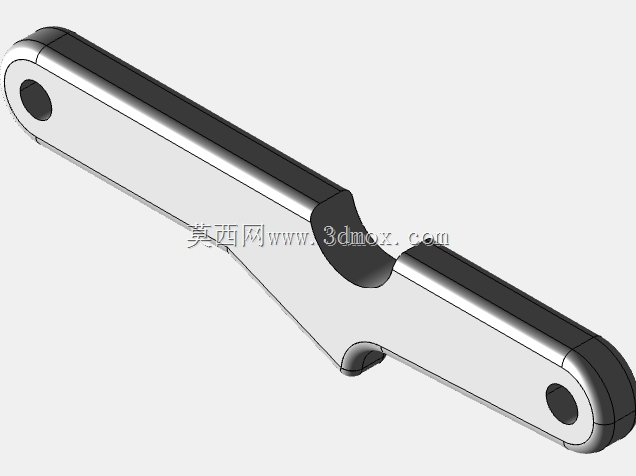

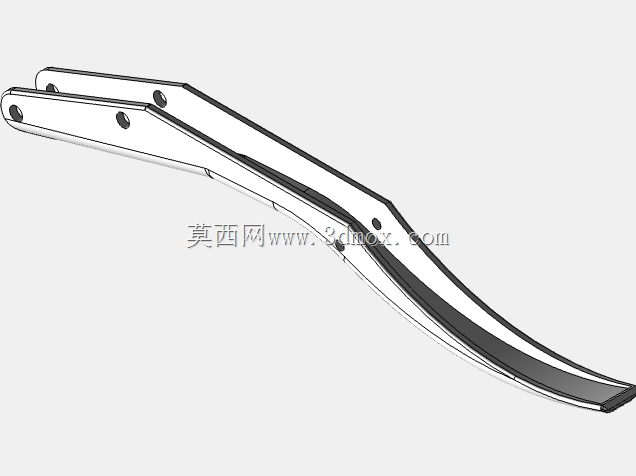

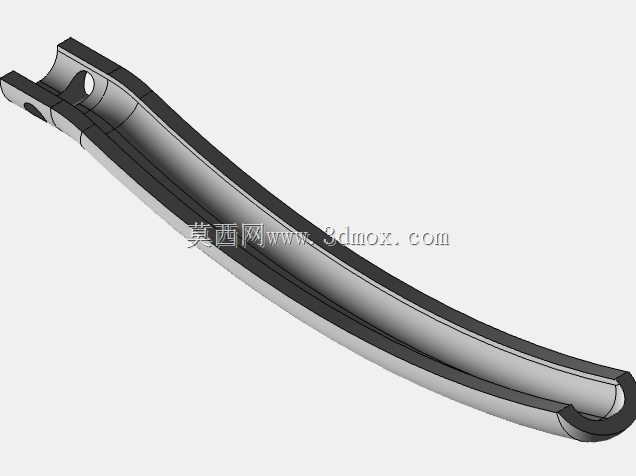

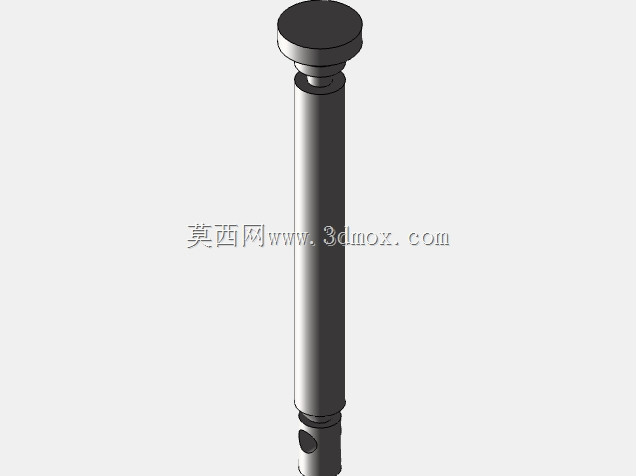

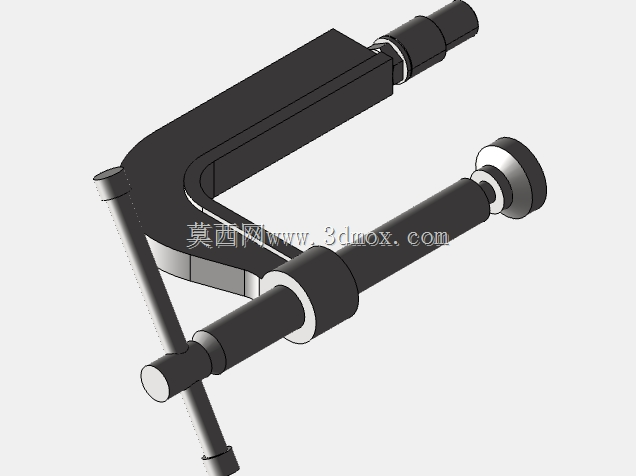

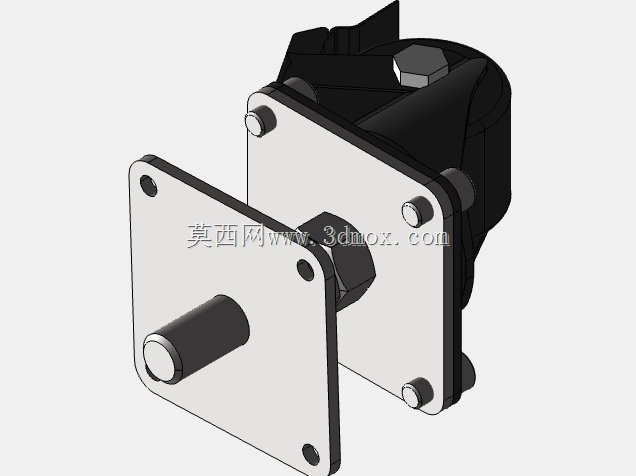

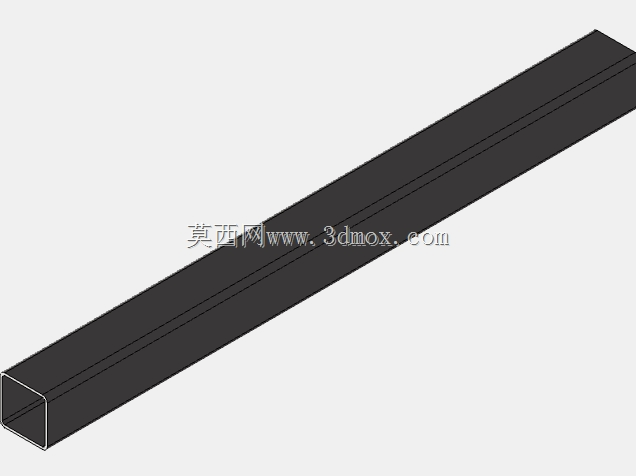

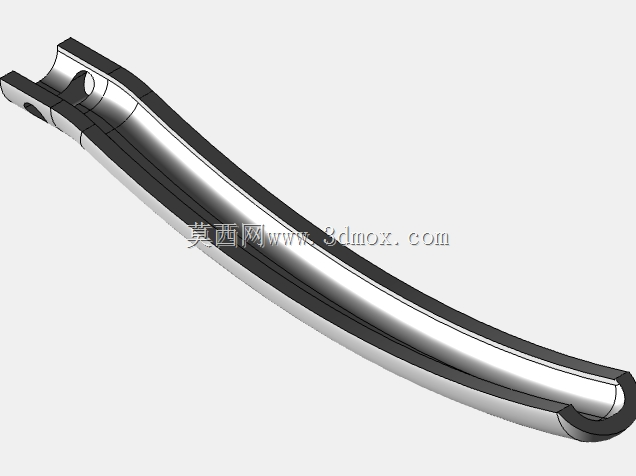

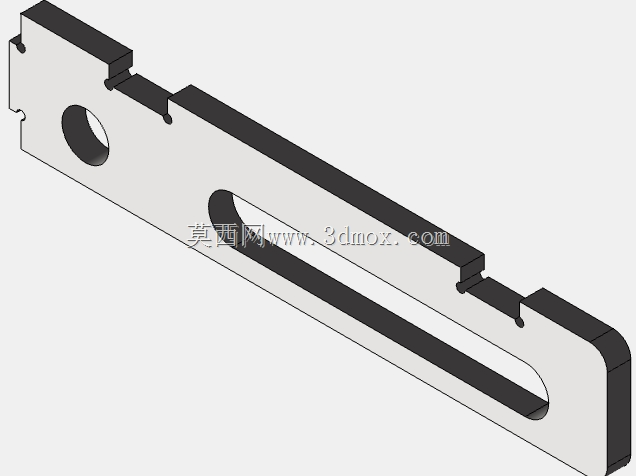

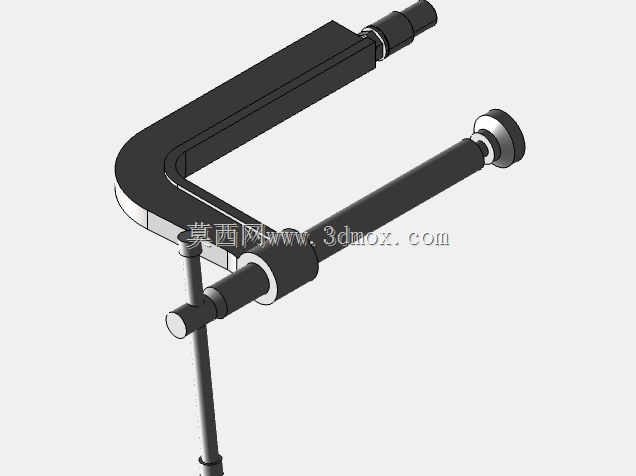

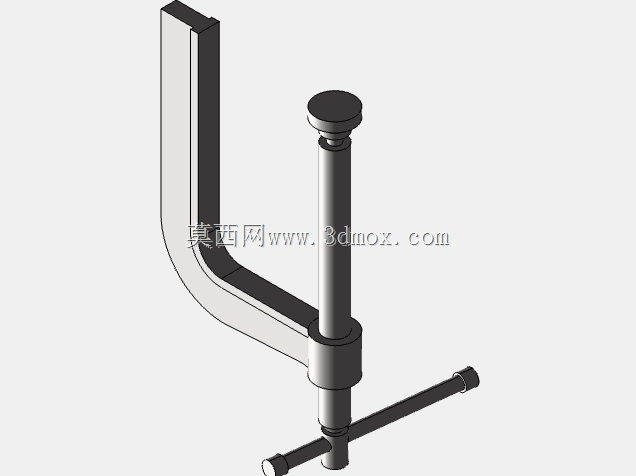

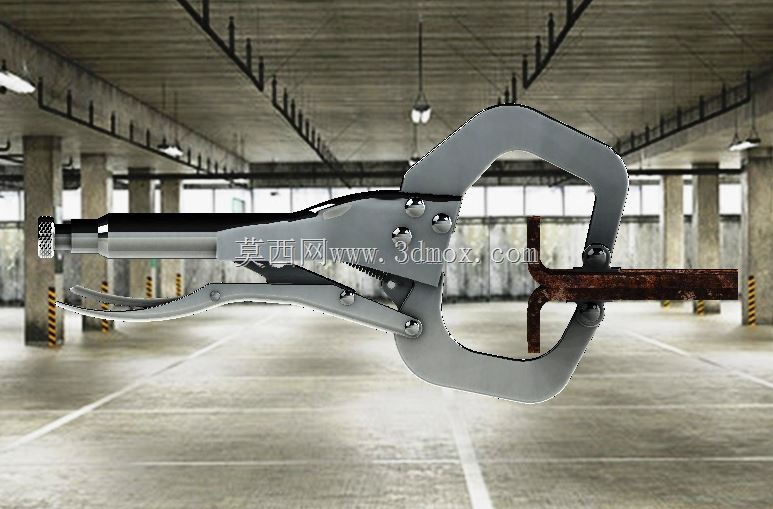

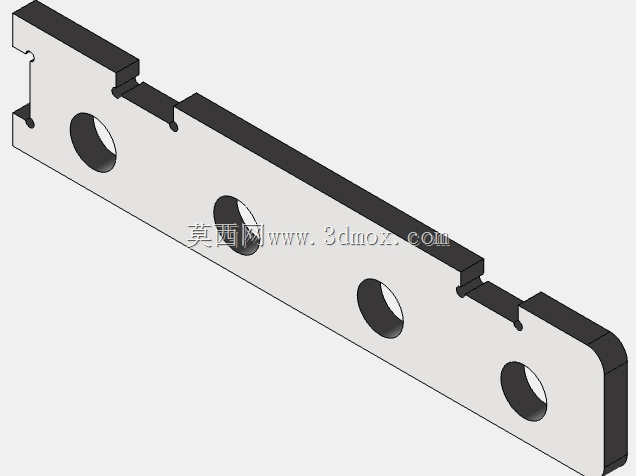

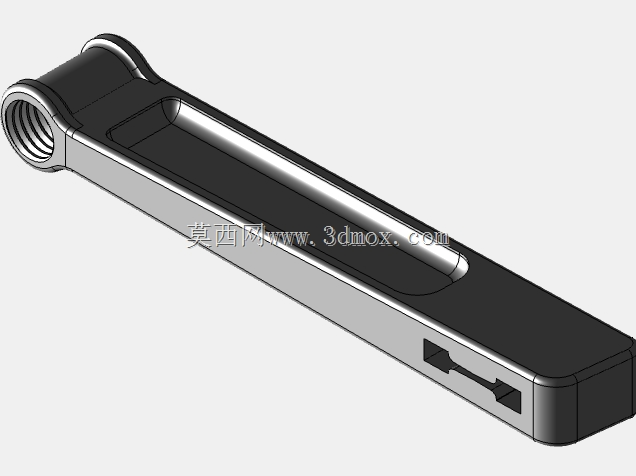

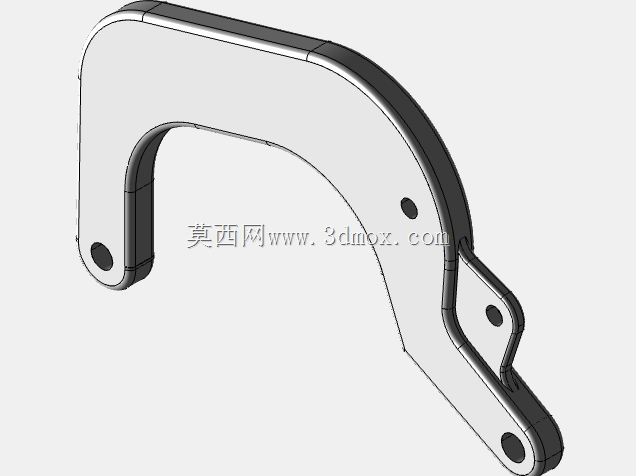

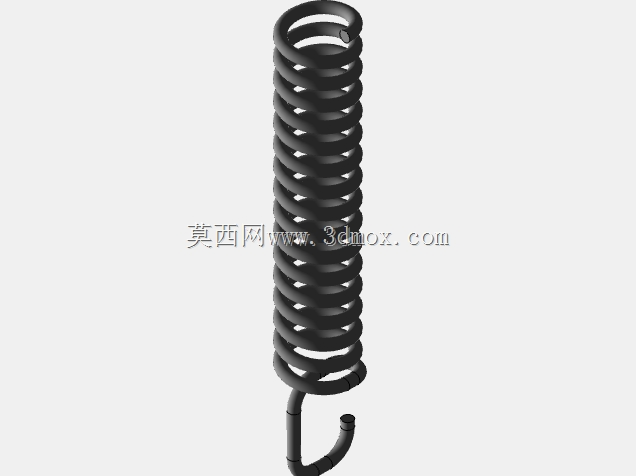

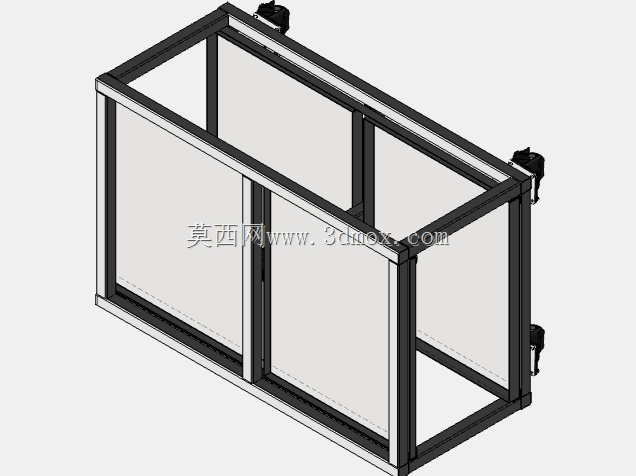

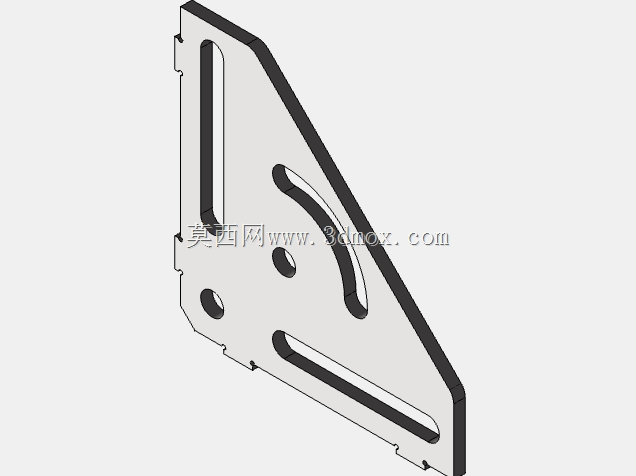

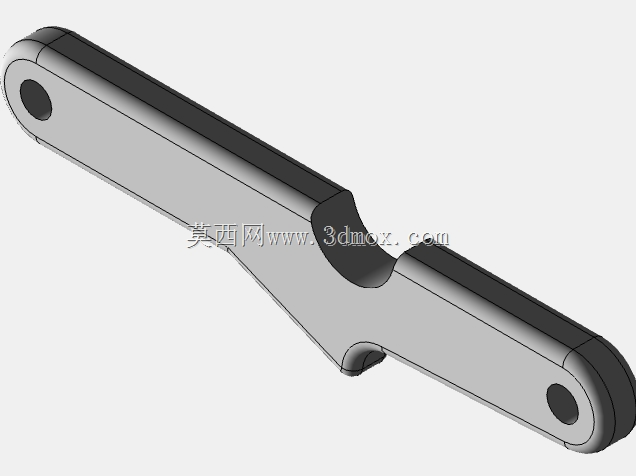

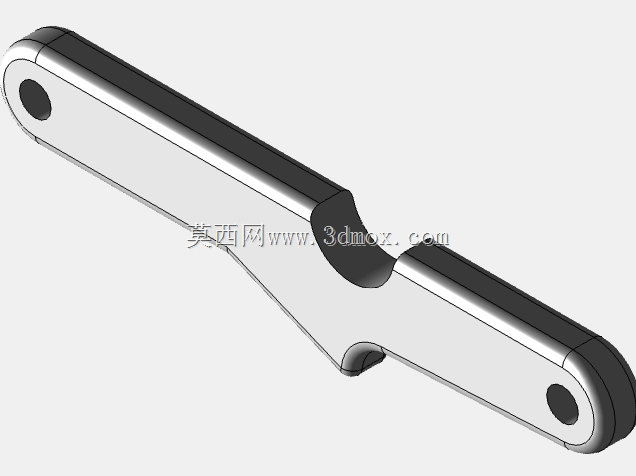

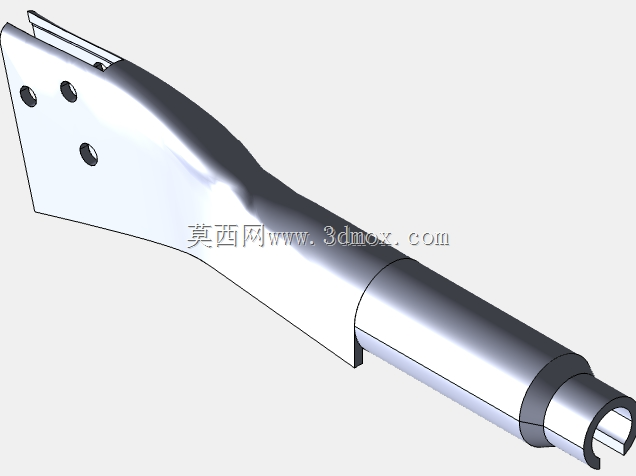

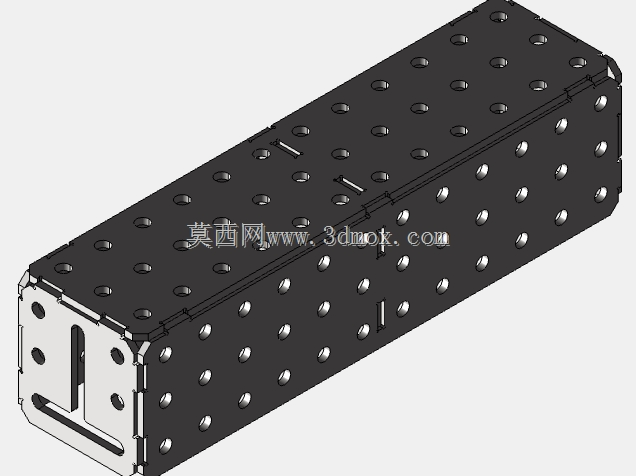

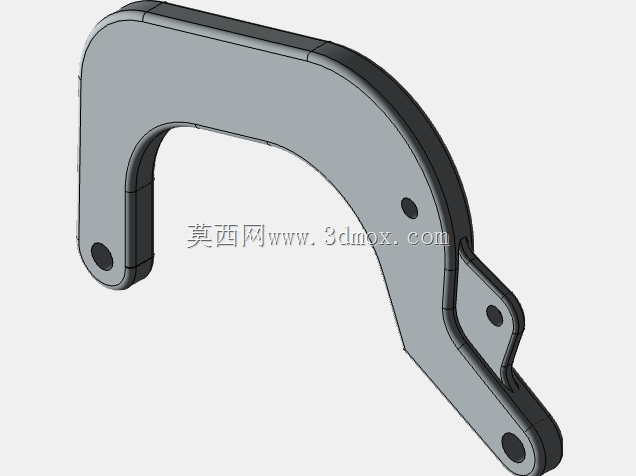

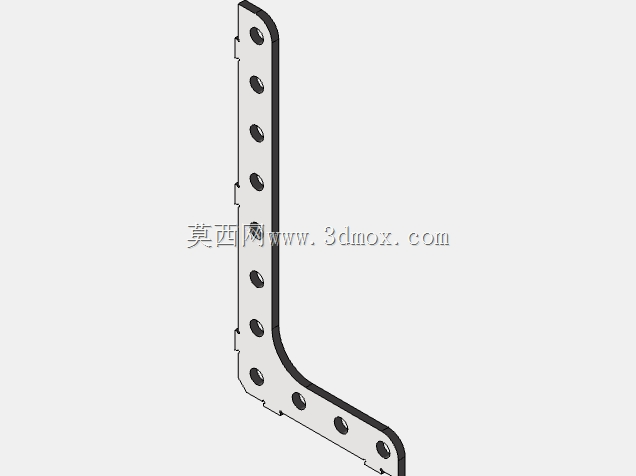

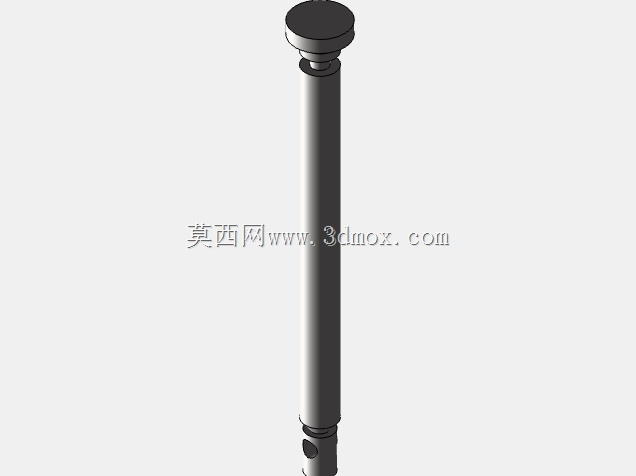

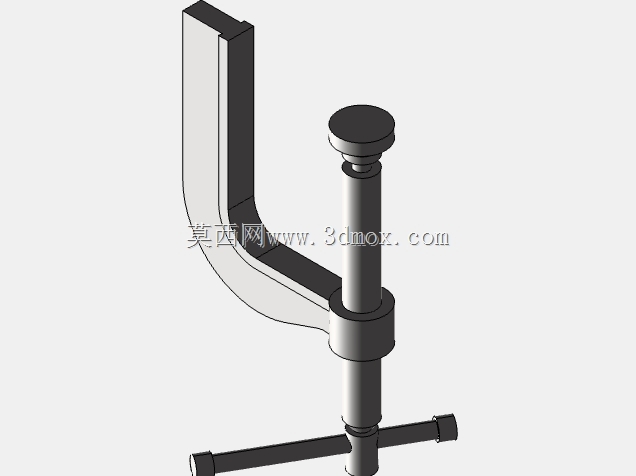

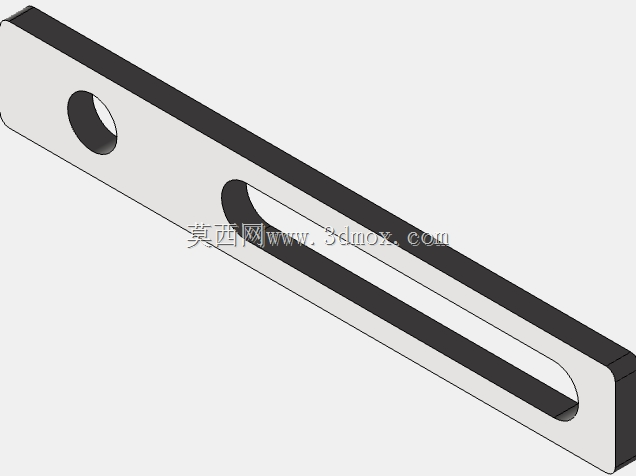

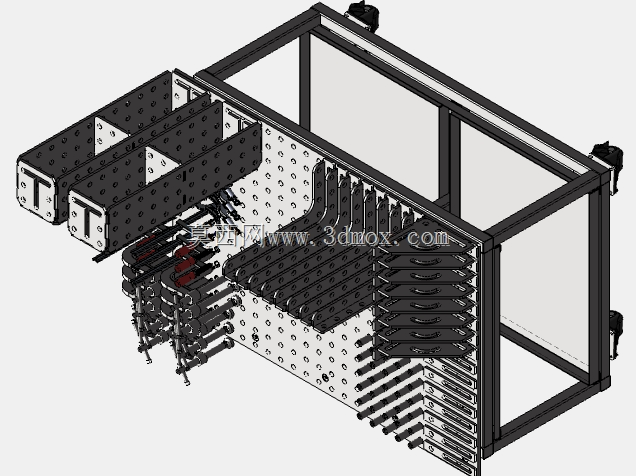

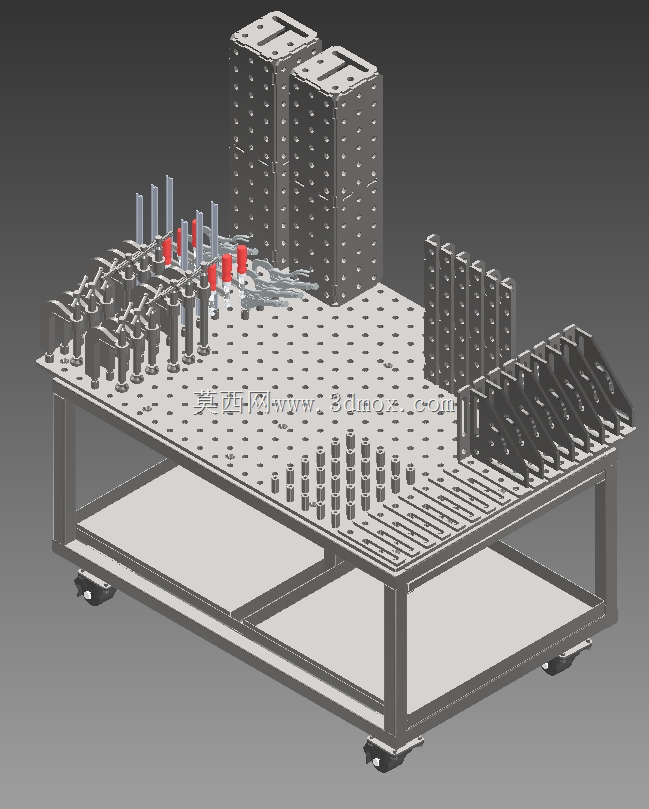

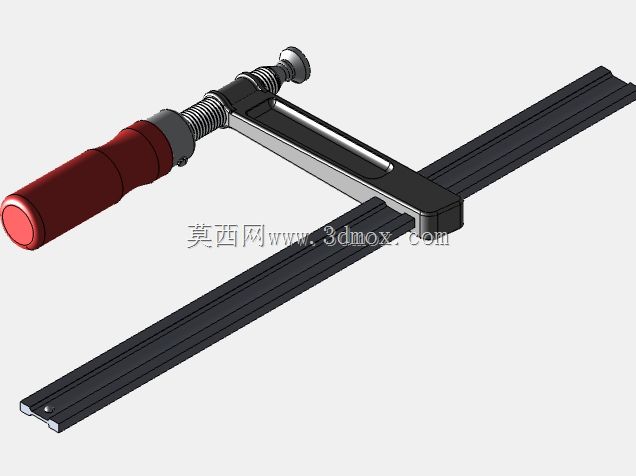

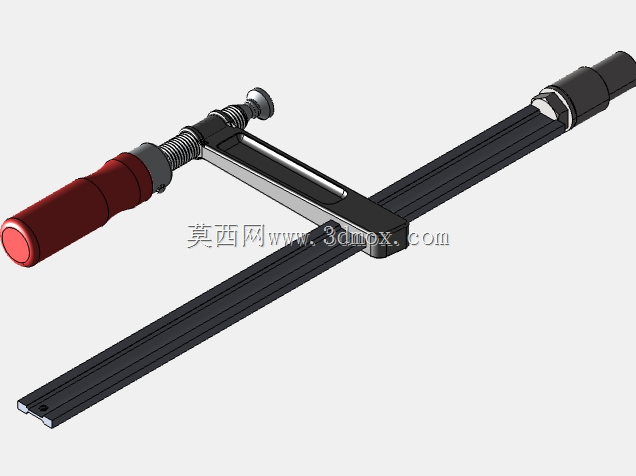

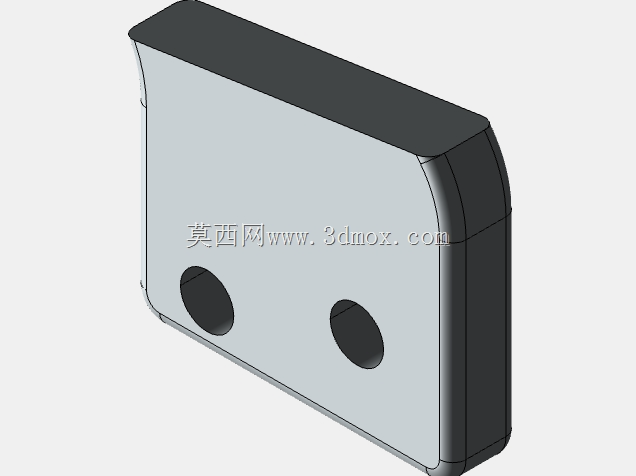

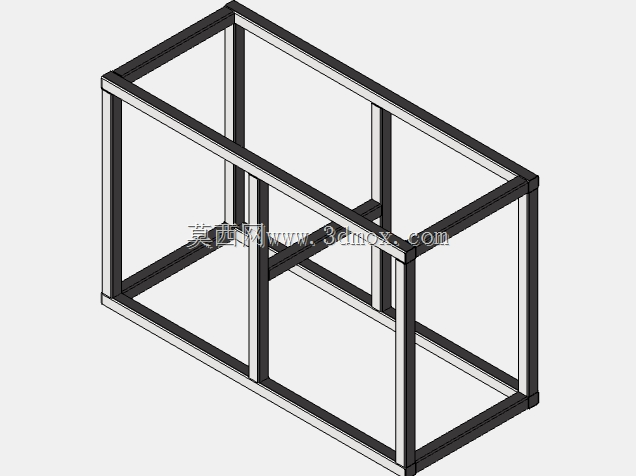

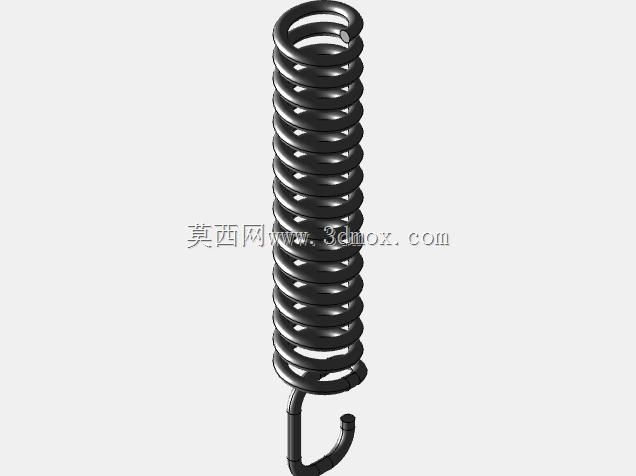

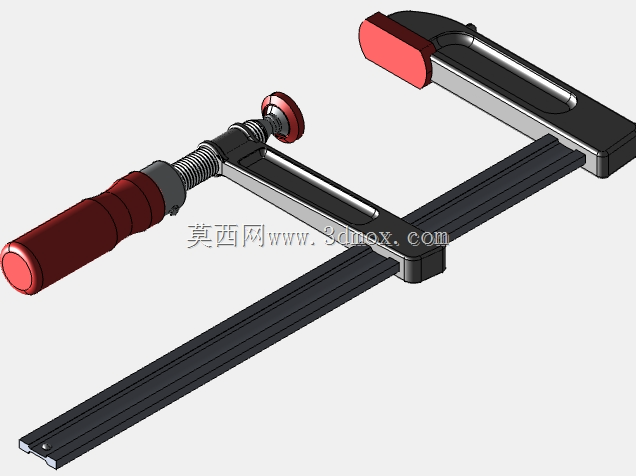

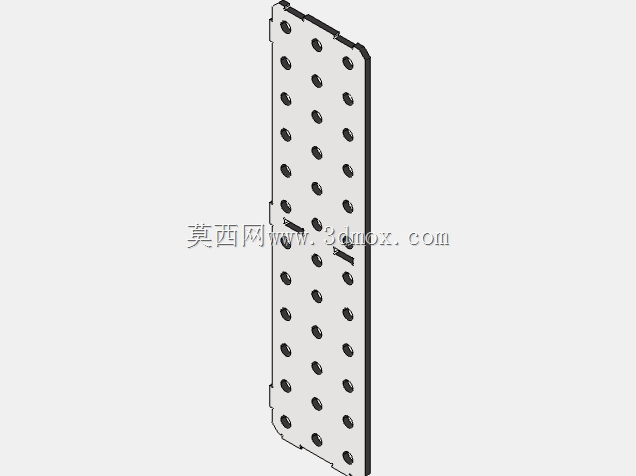

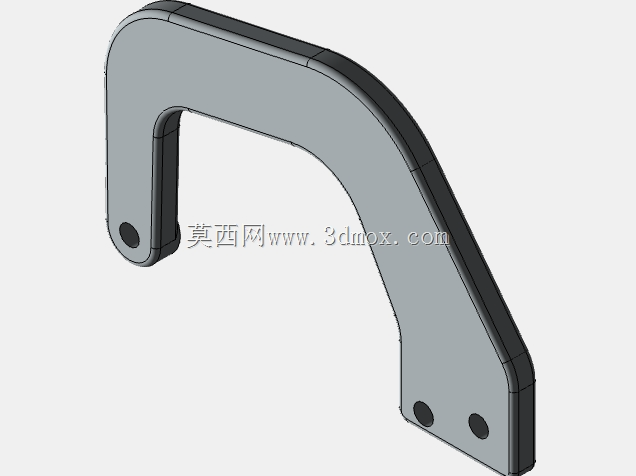

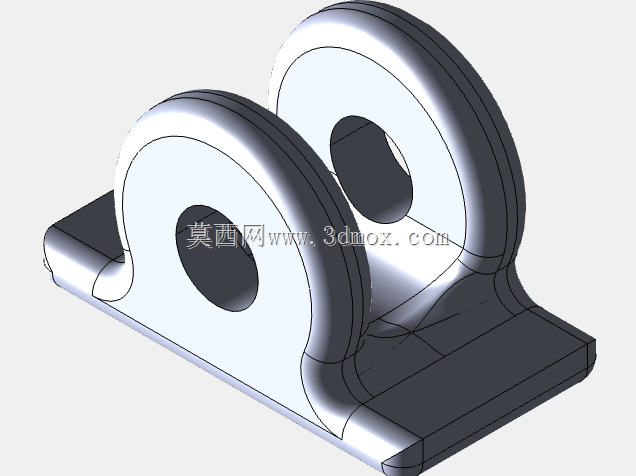

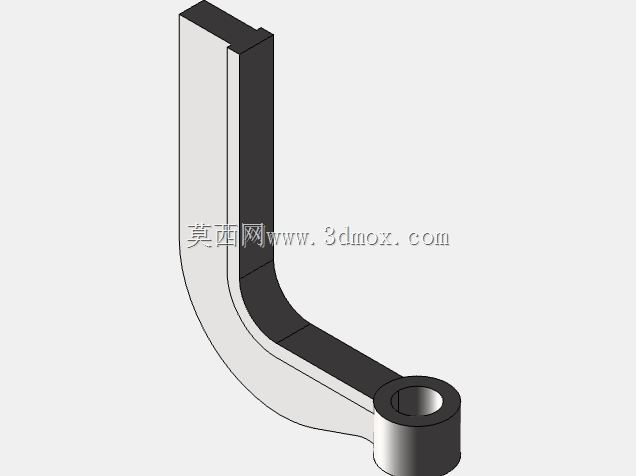

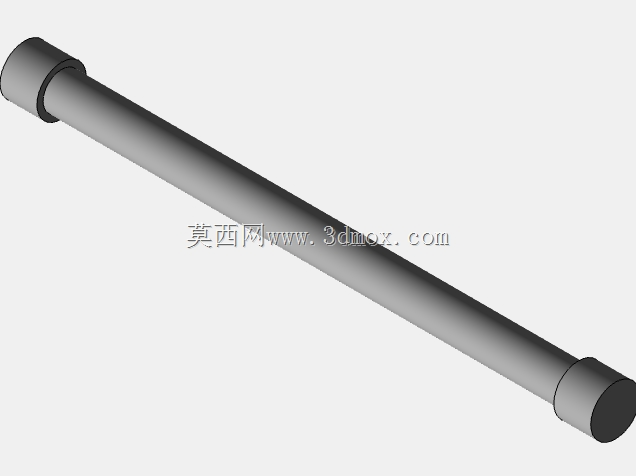

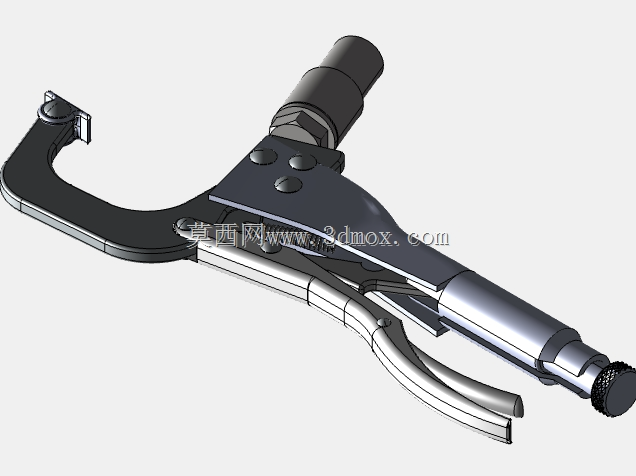

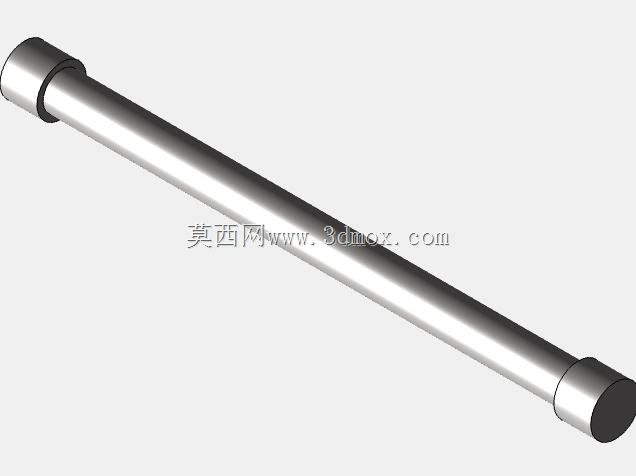

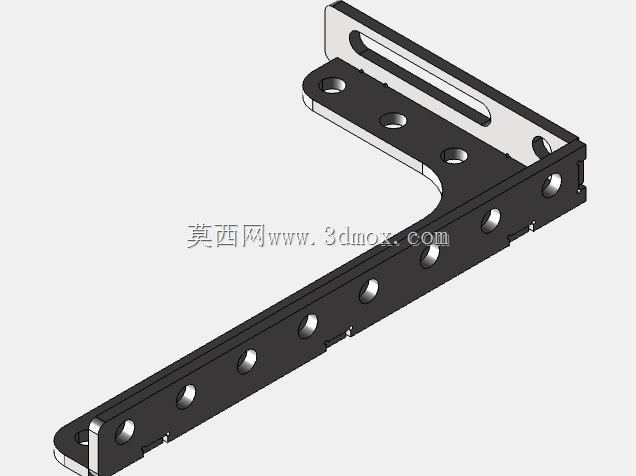

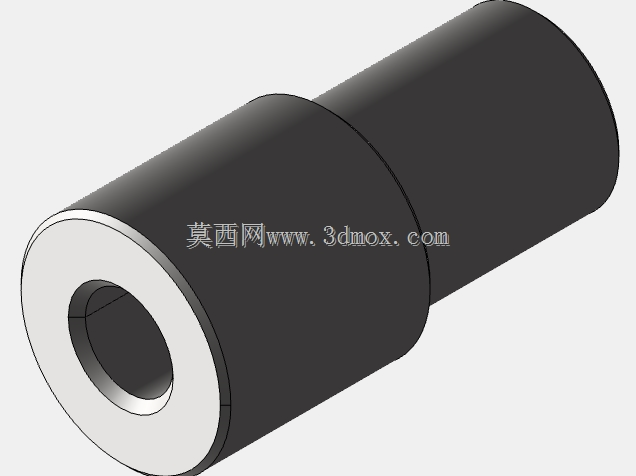

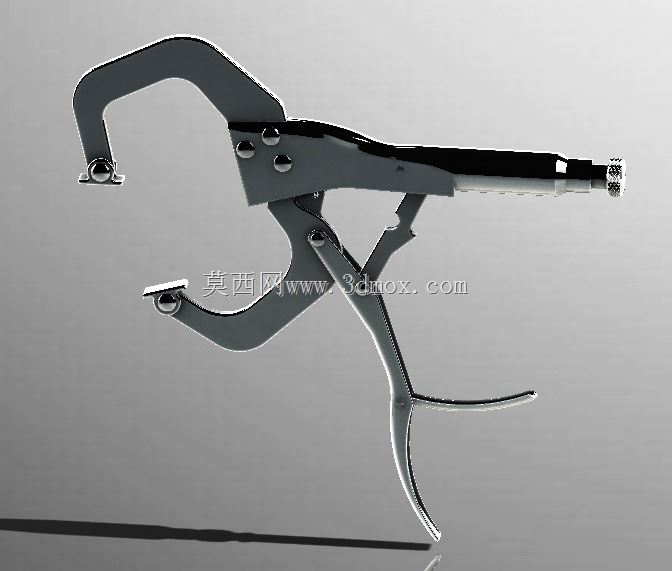

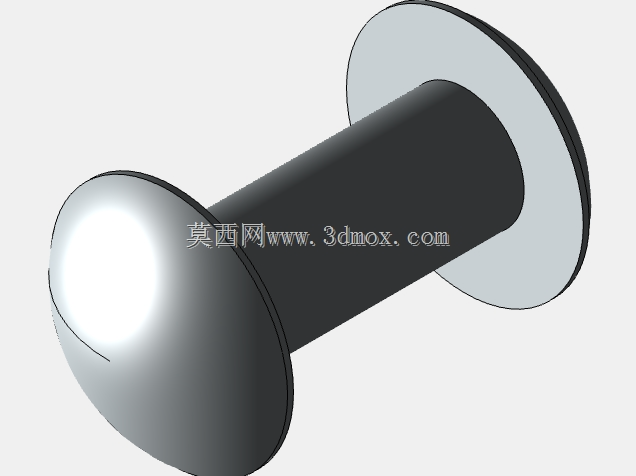

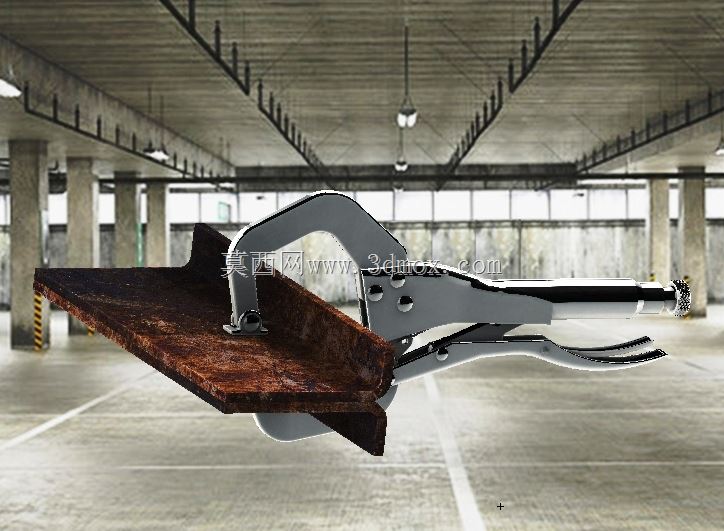

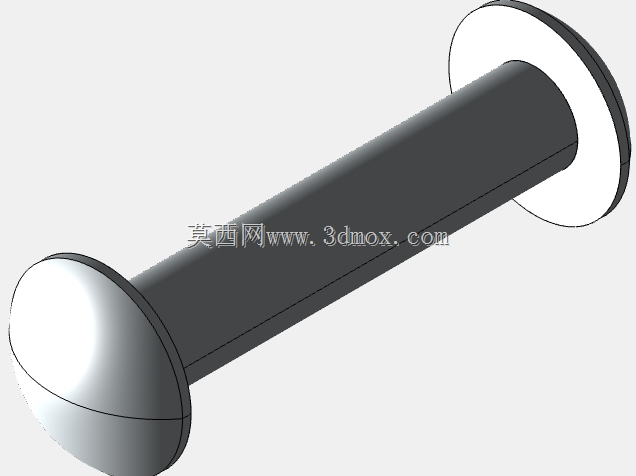

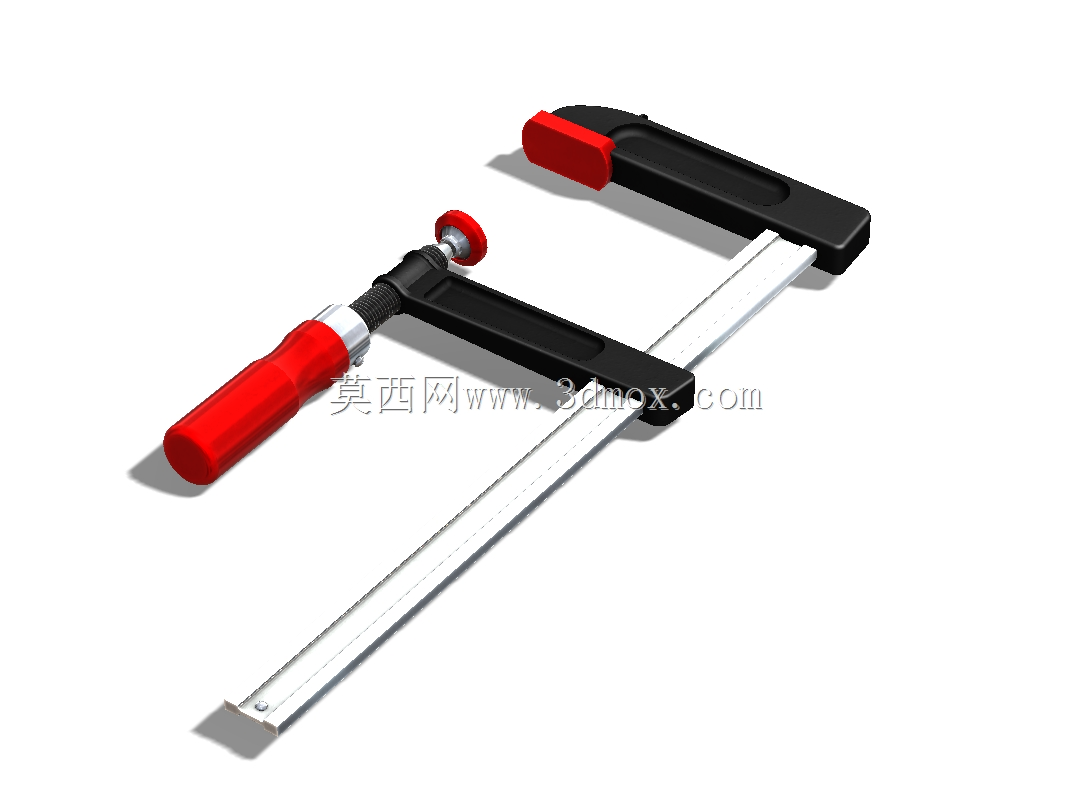

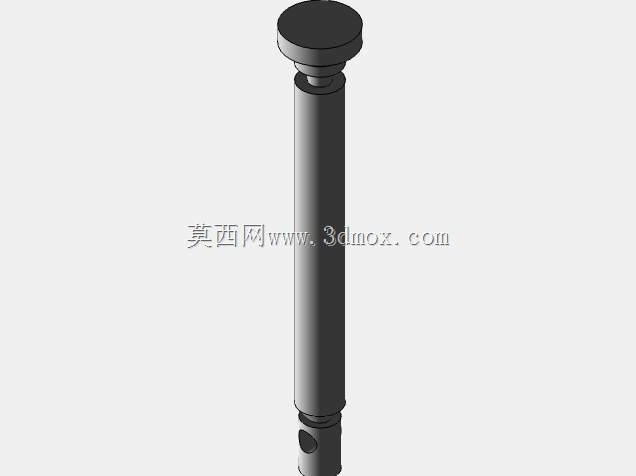

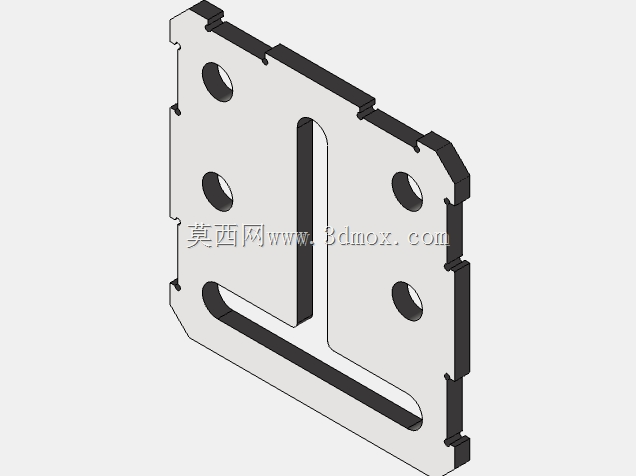

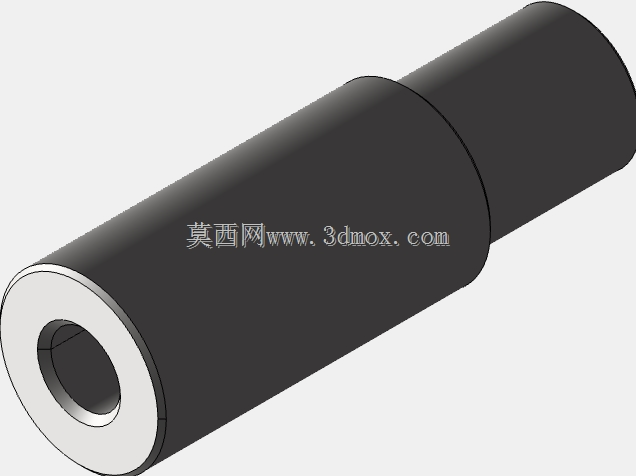

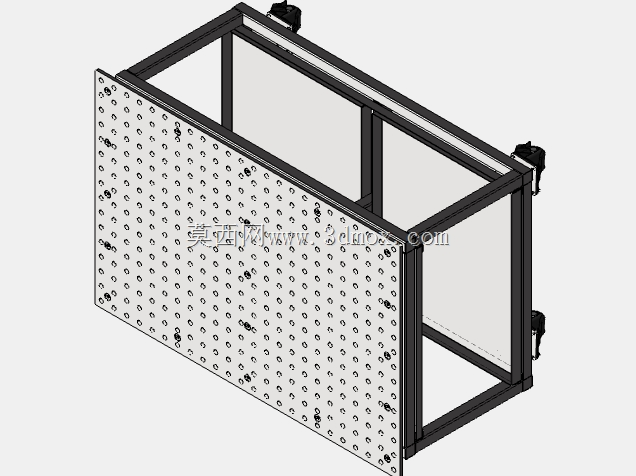

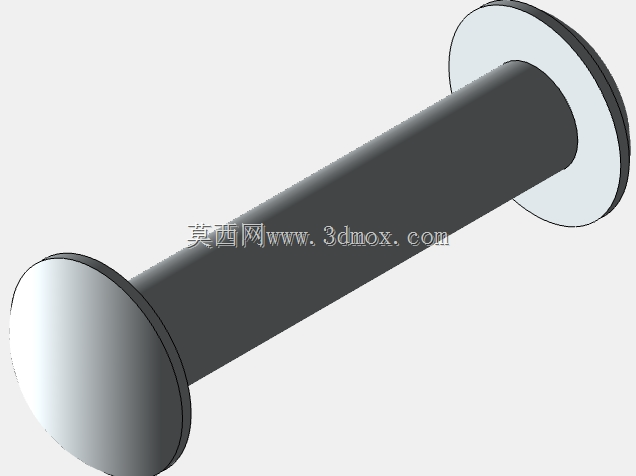

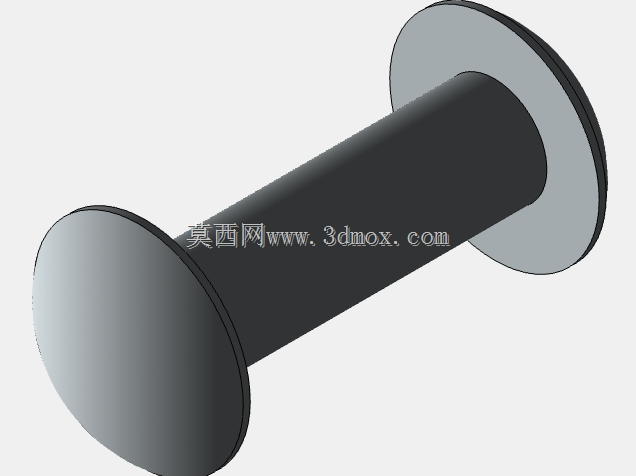

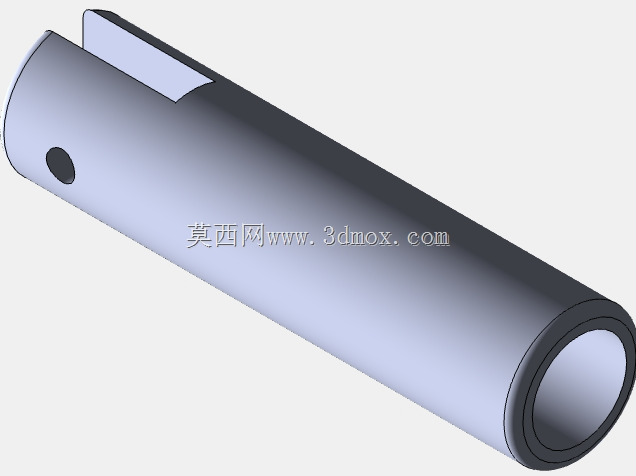

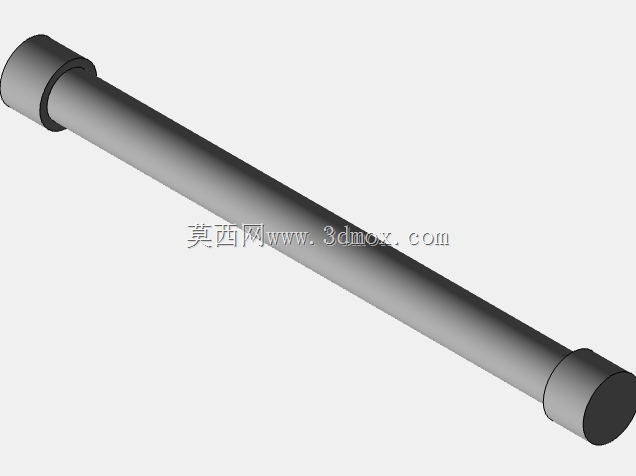

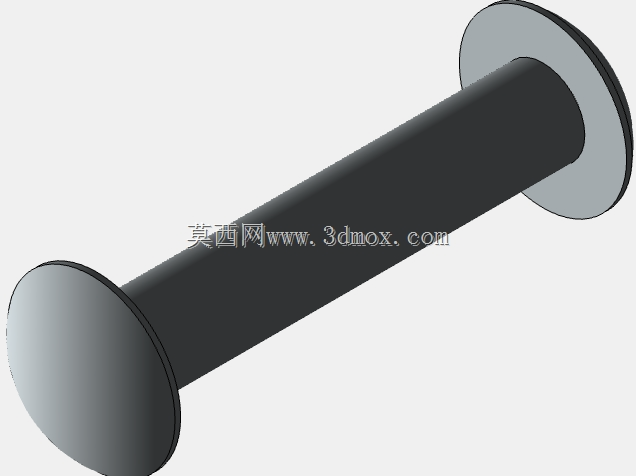

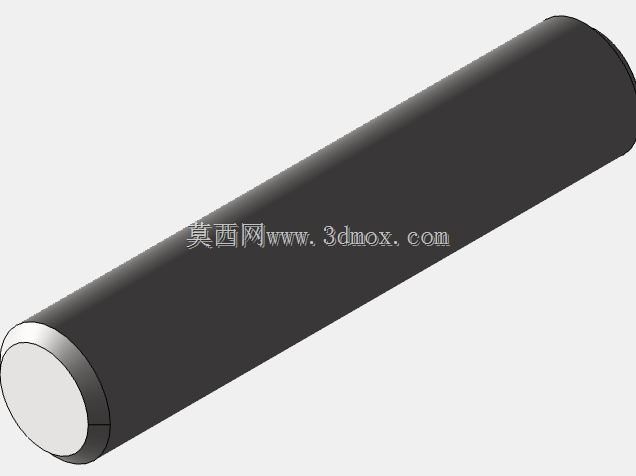

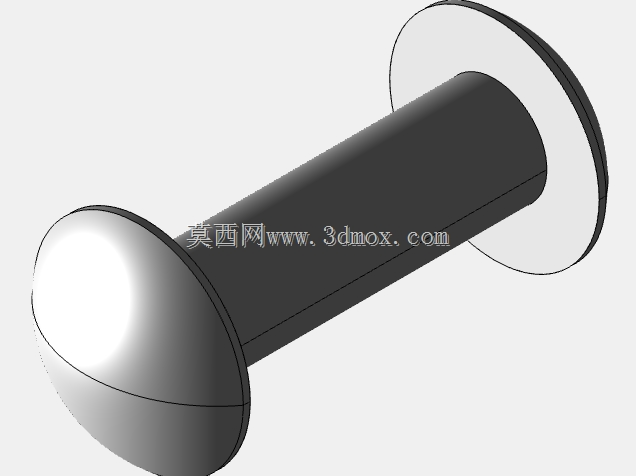

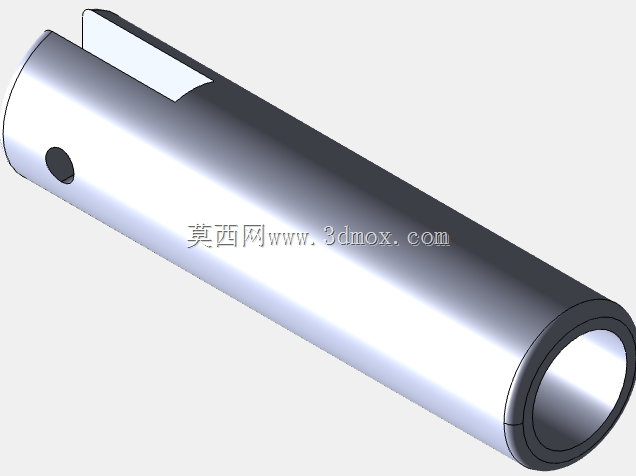

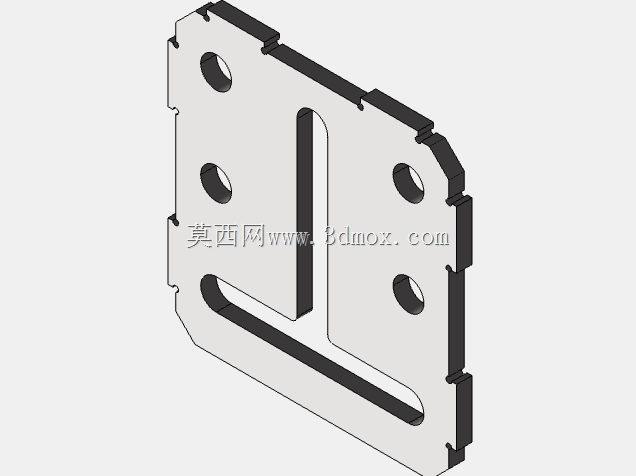

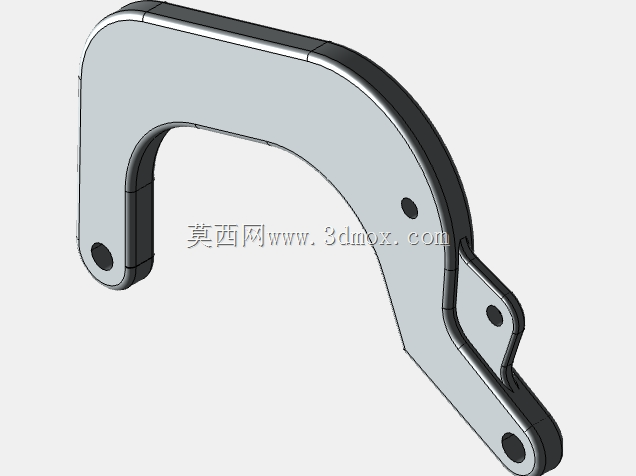

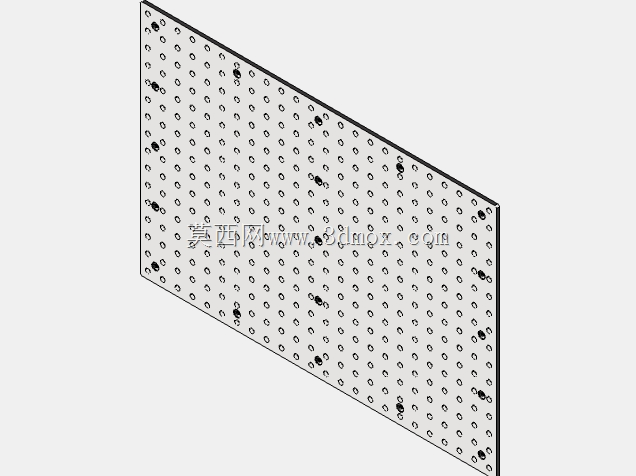

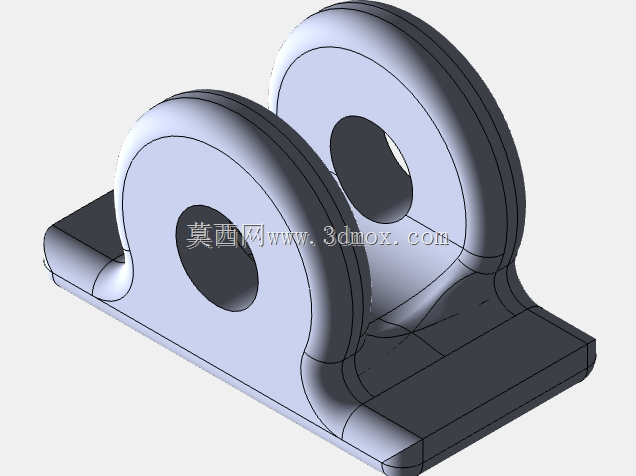

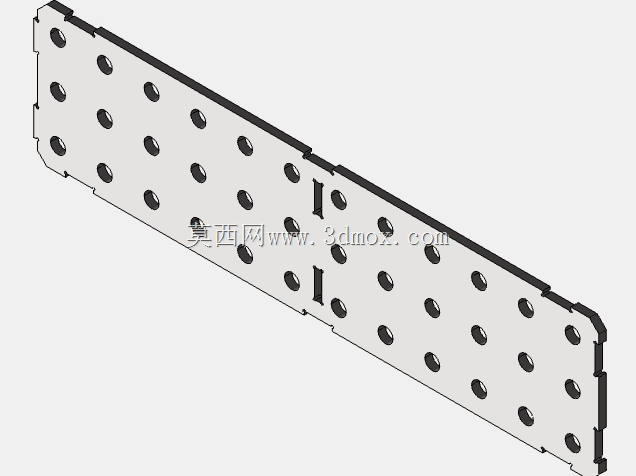

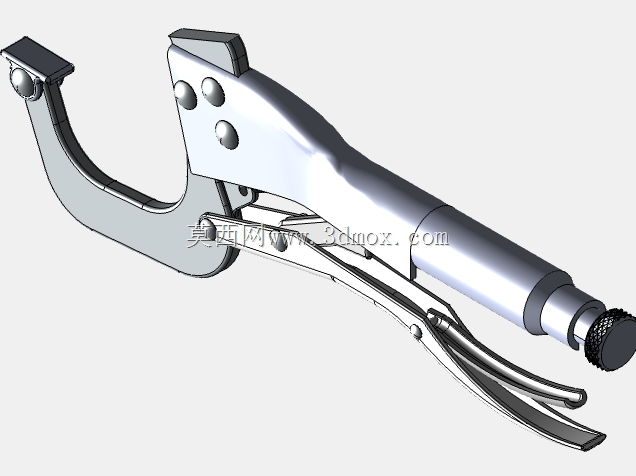

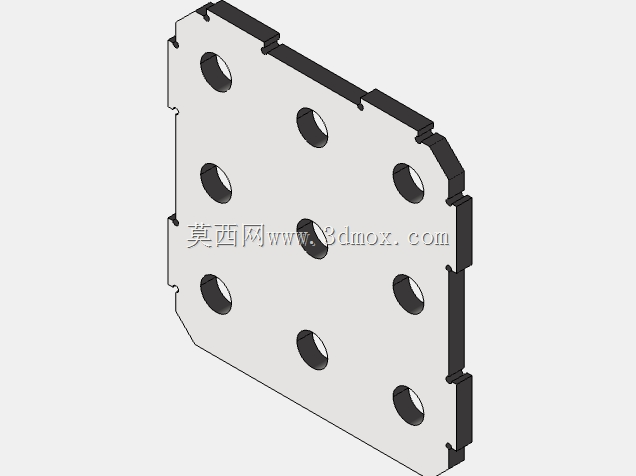

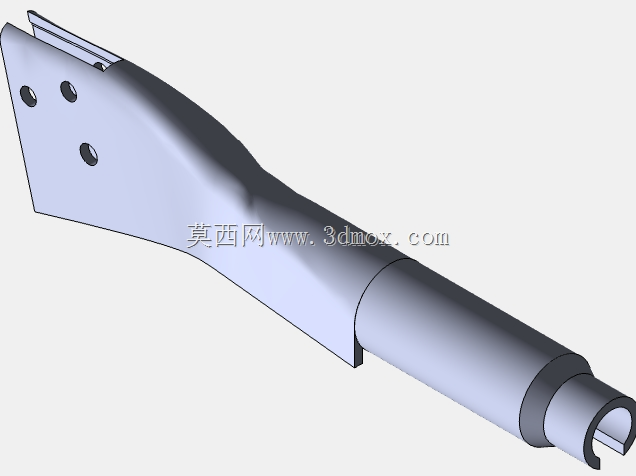

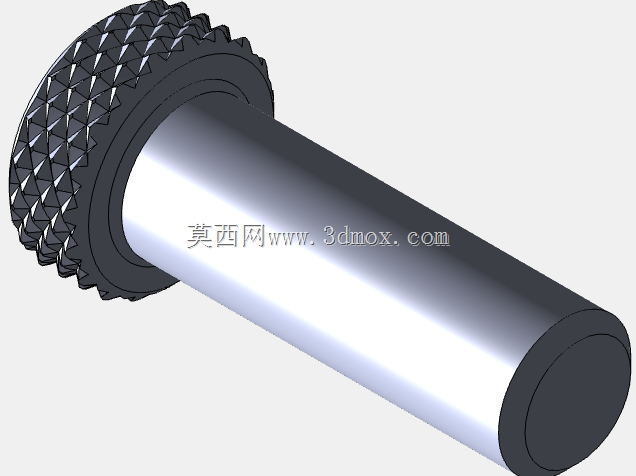

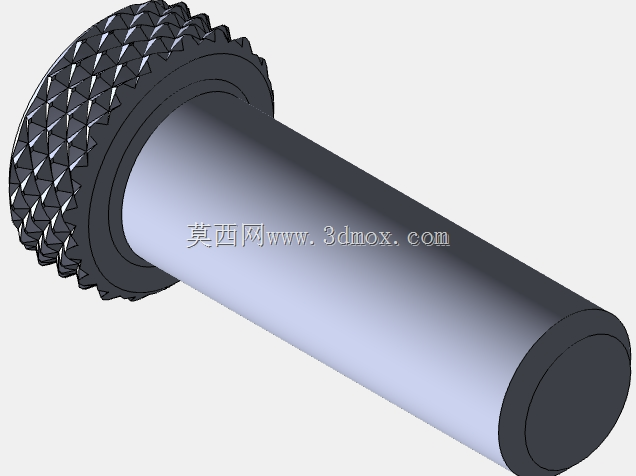

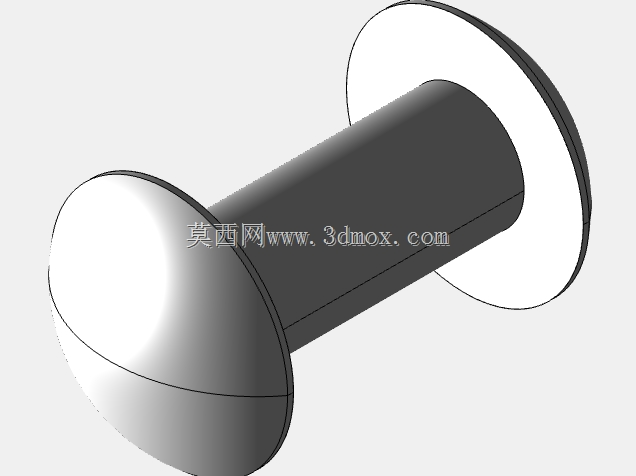

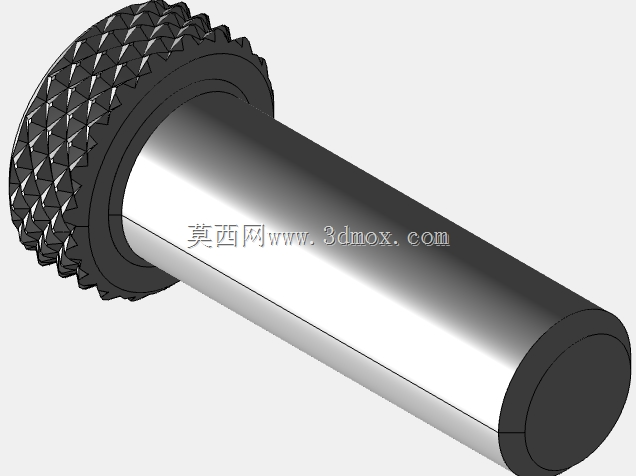

　　从结构形态看，主体采用整根长圆柱辊体作为承载与定位基体，圆柱端面做平整封边处理，外圆面加工后保持直线度，放置在焊接平台上时可以沿轴向形成连续支撑线。相比零散垫块，整根圆柱支撑的优势在于接触基准连续，工件搭放后不会出现多点高低差，长条形焊缝下方能获得均匀承托，焊接热变形过程中支撑力不会局部集中。

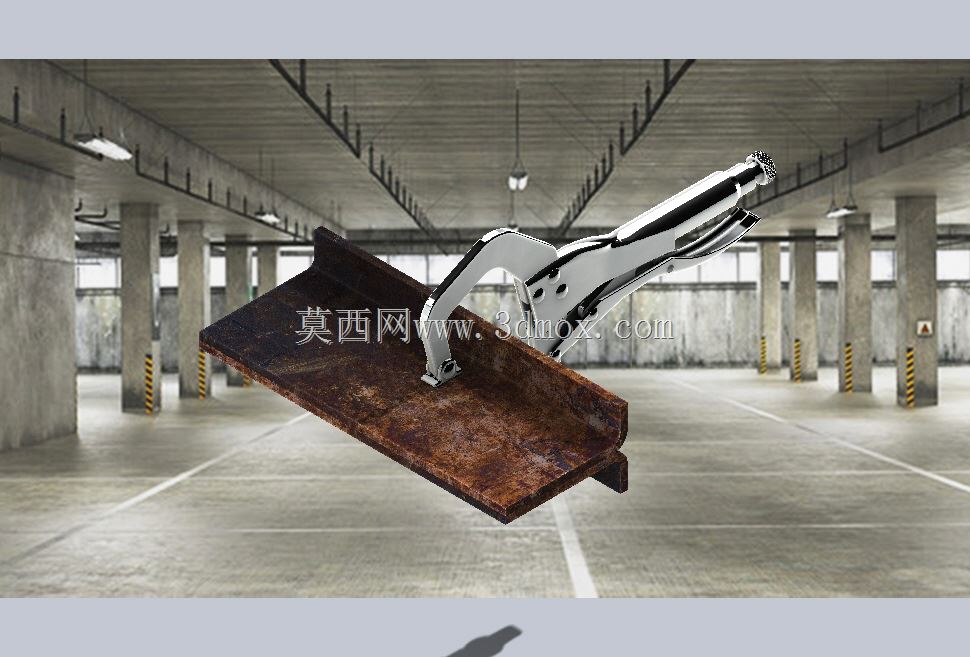

　　实际使用场景集中在几类工序：一是薄板框架拼焊，把待焊板材平放在圆柱支撑面上，调整对接缝间隙后先点固，连续支撑可以抑制薄板受热后的下凹与角变形；二是轴类、管类零件的辅助组对，圆柱外圆本身可以作为V型定位的替代基准，管件靠在辊面上能够快速找正轴线，配合卡具就能完成法兰、接头的同轴度定位；三是小型减压阀、仪表阀门类零件的焊接工序辅助，阀门壳体焊缝多、壁厚不均，工装提供稳定基准后，焊工可以专注控制焊道，不用反复扶正工件。

　　设计思路上没有采用复杂的气动或液压夹紧结构，而是优先保证工装自身的刚性与平面度：长圆柱基体选用厚壁管材或实心棒料加工，避免薄壁筒体受力后产生椭圆变形；两端端面铣平后可作为轴向定位靠面，也能在多根工装并排使用时保证端面齐平。圆柱外形还有一个实用特点，工件摆放和取下时可以沿辊面轻微滑动调整位置，不会像尖角支撑那样刮伤工件表面，清理焊渣时也没有狭小死角，焊后飞溅附着在光滑外圆上很容易敲除。

　　安装边界方面，这套夹具属于平台适配式工装，不需要固定地脚，直接放置在铸铁焊接平台或钢制工作台上即可使用；长度方向覆盖常见中小件焊缝的支撑跨度，直径尺寸兼顾支撑高度与稳定性，直径过小容易倾覆、过大则会抬高工件操作高度，当前比例适配人工坐姿或站姿焊接的操作区间。多套工装并排布置时，可以通过调整间距支撑不同宽度的板材，间距避开焊缝正下方，既保证承托又避免焊枪过热损伤工装。

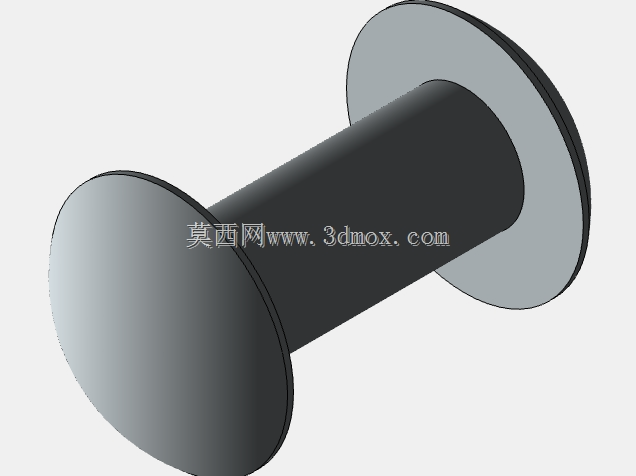

　　从结构建模角度看，模型重点还原了圆柱主体的同轴特征与端面封板结构，外圆面、端面的衔接关系清晰，没有多余装饰特征，完全按照车间实际加工逻辑建模：先完成棒料/管材下料，再车削外圆保证圆度与直线度，端面铣削或车削保证与轴线垂直，最后去除毛刺即可投入使用。工装整体没有易损配合件，维护成本极低，长期使用后若支撑面出现焊疤或磨损，重新车削一刀即可恢复基准精度，非常适合非标件试制、维修车间以及多品种小批量焊接工位使用。在拼焊工序中，这类看似简单的基准支撑工装，往往比复杂夹具更能直接提升焊缝一致性，减少焊后校平的工作量。
