桌面型三轴龙门数控雕刻铣削设备

　　这套三轴龙门式数控加工设备面向小尺寸工件的轻切削、雕刻与轮廓成型场景，常见于手板样件加工、教学实训、小型治具制作、木工浮雕、塑料板开槽、软金属修形以及非标零件小批量试制。设备采用台式龙门布局，床身下部为整体支撑底座，工作台固定在底座上方，横梁沿Y向布置，X向滑座搭载Z向主轴单元在横梁上移动，主轴再沿Z向完成进给。与工件随工作台移动的结构相比，这种固定工作台、龙门移动的方式更适合桌面级设备控制占地尺寸，同时能够保持较好的装夹开放性。

　　从实际用途看，该设备可完成平面铣削、轮廓切割、钻孔、浅槽加工、文字雕刻和简单三维曲面成型。针对木材、亚克力、PVC、铝塑板、发泡材料等低载荷材料，主轴可通过较高转速获得较光洁的加工表面；针对铝、铜等软金属，则需要降低切深和进给，配合合适刀具与冷却方式进行轻铣。设备底部工作台采用多根平行型材形成栅格支撑面，既可以作为工件垫板，也便于使用压板、夹具或螺钉固定待加工材料。栅格结构在镂空切割时可减少刀具直接伤及工作台的概率，同时利于切屑下落和清理。

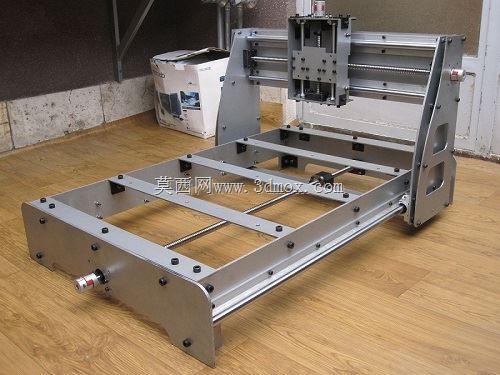

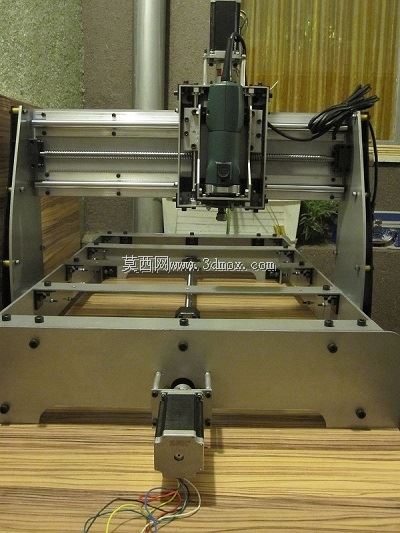

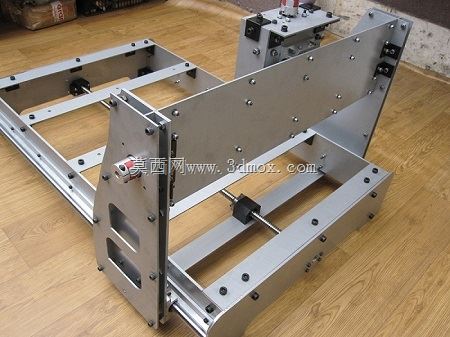

　　结构设计上，两侧立板承担横梁与运动部件的支撑，立板与底座之间形成稳定的门架。横梁上布置直线导向与传动元件，X向滑座通过导轨约束横向位移，Z向滑板沿竖直导轨升降，主轴安装在Z向滑板前端。三轴分别由独立驱动单元提供动力，X、Y轴负责平面轨迹，Z轴控制刀具高度，控制系统按数控程序协调三个线性轴的插补运动。该模型对电机、联轴器、导轨、滑座、主轴、机架板件、工作台型材和紧固件均有较明确的空间表达，适合在方案评审阶段检查运动包络、干涉区域和装配关系。

　　外形边界方面，设备整体呈长方形台式结构，宽度主要由横梁跨距和两侧立板决定，长度由Y向行程及底座延伸范围决定，高度则受Z向主轴组件和驱动电机限制。布置产线或实验工位时，不能只按机身投影预留空间，还需在前方考虑上下料和操作距离，在左右两侧考虑维护、电气接线及手轮操作空间，后部则应预留驱动部件和线缆弯折半径。工作台面到主轴端面的距离决定了可加工工件的最大厚度，Z向有效行程决定刀具切入深度和抬刀安全高度；选型或改型时应重点核对主轴鼻端与工作台之间的最小、最大距离，避免较高夹具导致主轴无法到达加工面。

　　安装边界上，底座需要放置在平整、刚性足够的台架或地面支撑面上。桌面型设备虽然质量较工业机床轻，但铣削过程中仍会产生周期性载荷，若支撑面刚度不足，会引起振动、表面刀纹变粗甚至尺寸漂移。地脚或支撑垫应均匀受力，装配后需检查横梁与工作台的平行关系、X向与Y向运动的正交性以及Z向进给相对工作台面的垂直度。导轨面应保持清洁，传动部件需预留张紧和维护位置，主轴夹头、刀具更换区域以及电机尾部不能与机架、护罩或线缆发生干涉。

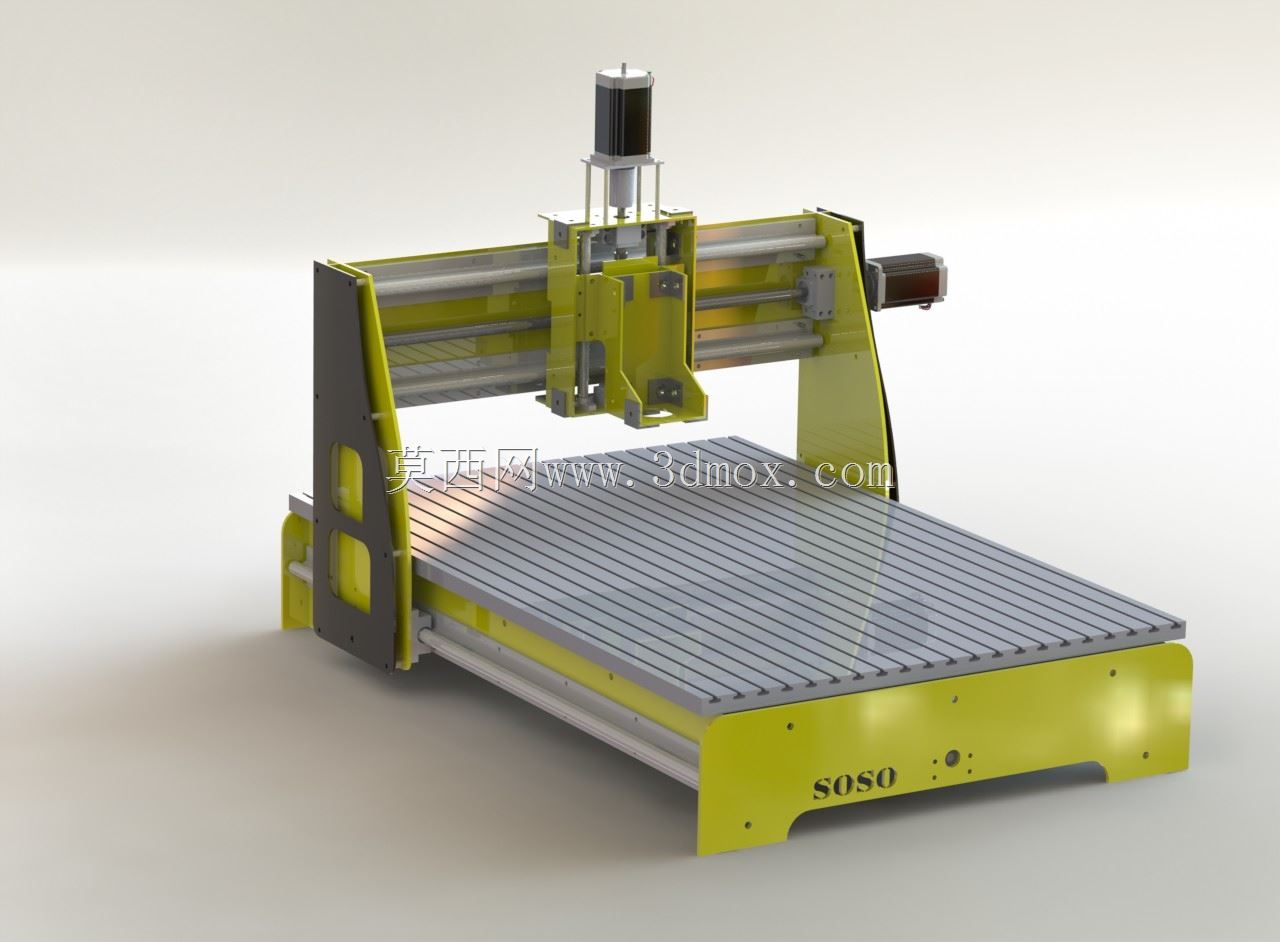

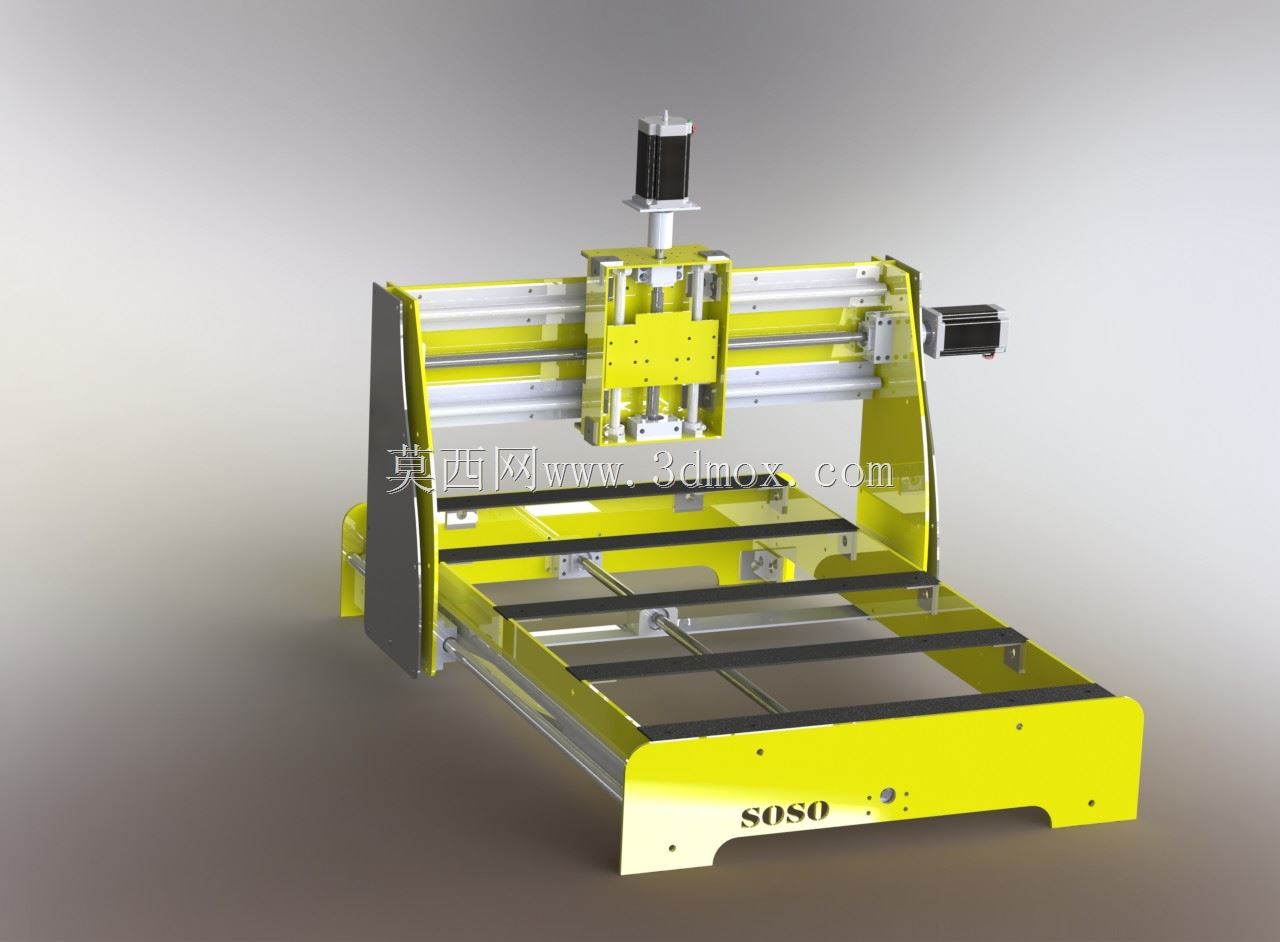

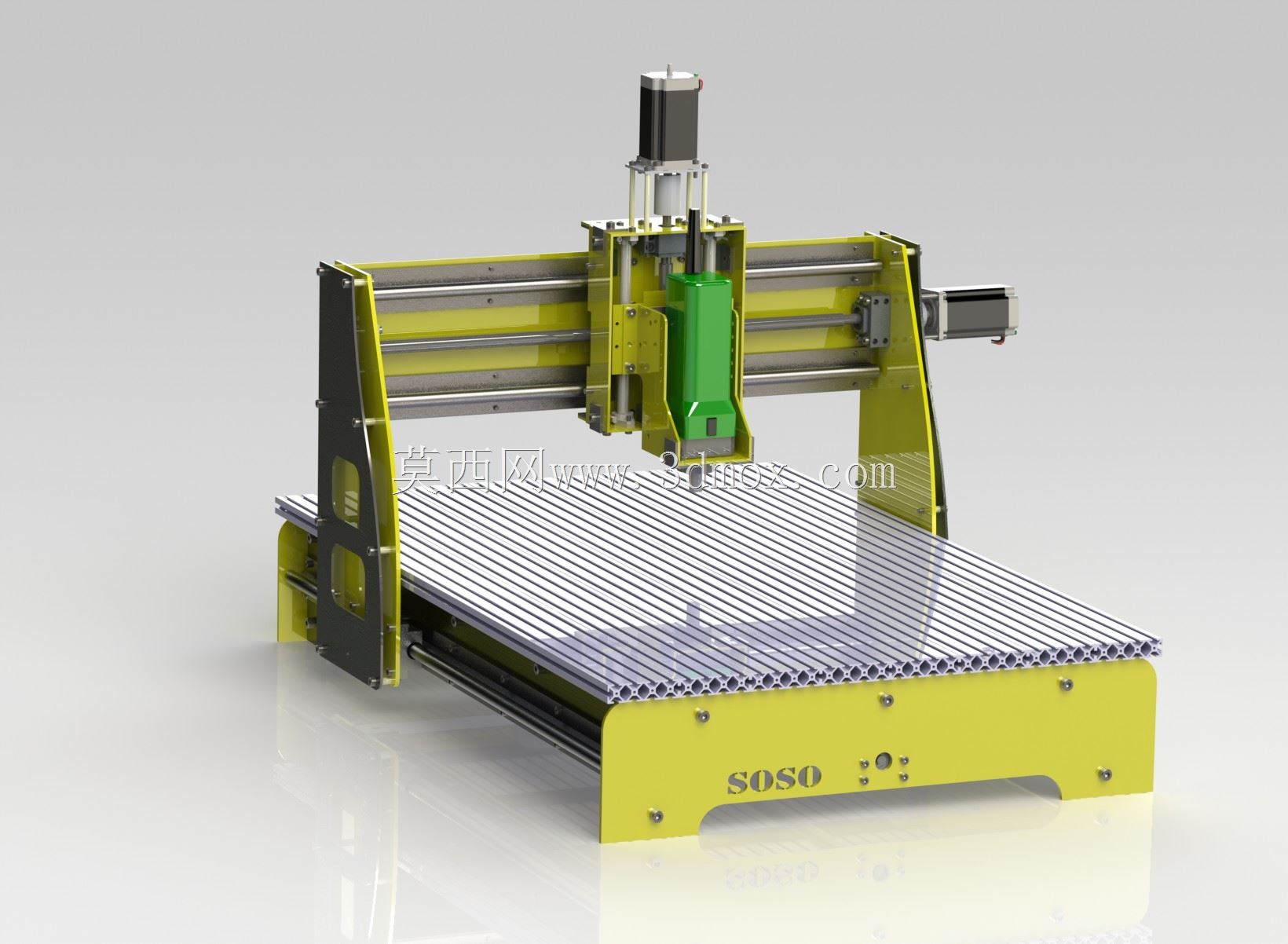

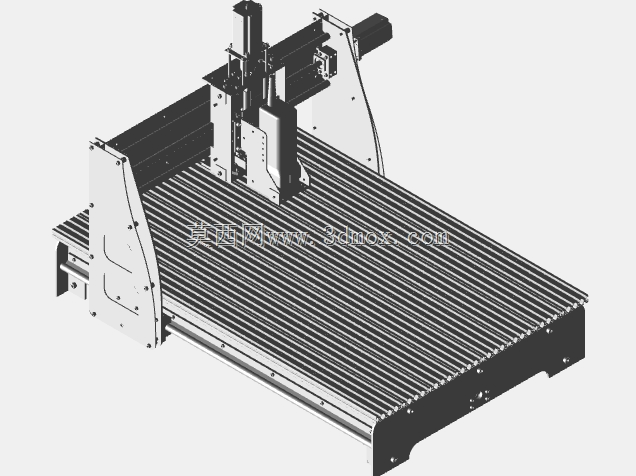

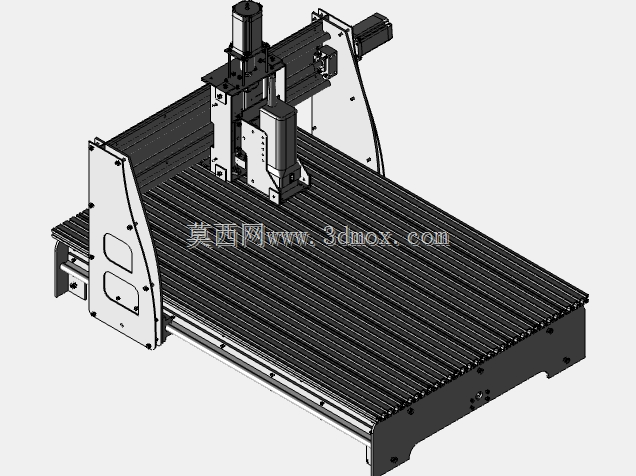

　　建模思路上，机架板件采用轮廓清晰的板式焊接或拼装结构表达，黄色外构件承担主要视觉识别和防护支撑功能，黑色侧板用于增强立板区域的结构层次。工作台型材平行排列，既体现真实设备的装夹方式，也让切屑、避让和垫板更换逻辑更加直观。主轴组件位于Z向滑座中央，驱动电机布置在运动轴端部，线缆和拖链区域随轴运动留出弯曲空间。整体结构没有采用复杂五轴转台，而是突出三轴线性加工的基础逻辑：刀具在X、Y、Z三个方向按程序路径移动，对固定在工作台上的材料进行逐层切削。

　　在工程应用中，这类设备的价值不在于替代高刚性重型加工中心，而在于以紧凑结构完成低门槛、多品种、快速换型的加工任务。结构设计人员可据此校核机架跨度、导轨跨距、主轴悬伸和工作台承载；设备选型人员可结合加工材料、幅面、行程和装夹高度判断其是否满足生产需求；三维建模人员则可通过该模型理解龙门机床中固定工作台、移动横梁、滑座、主轴和驱动系统之间的装配关系。
