CSWA认证练习用异形夹座零件结构

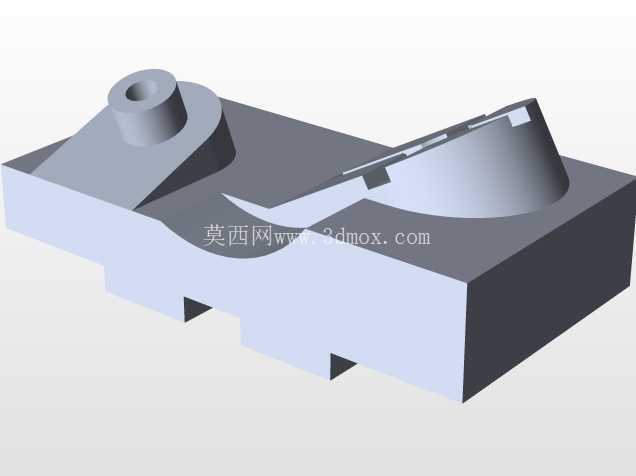

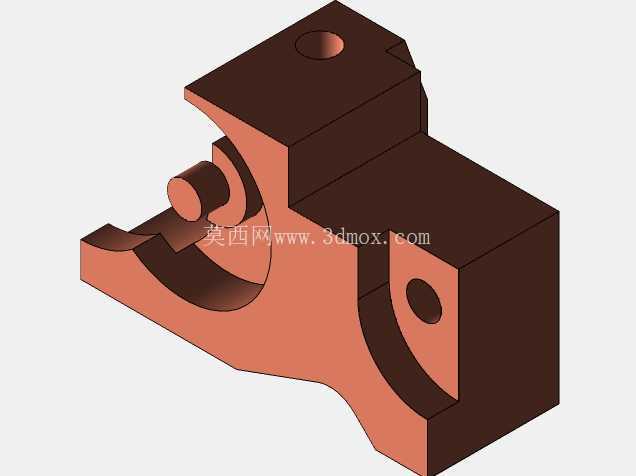

　　零件伸出的弧形夹持面是核心工作区域，弧面的曲率匹配常见直径的圆柱类工件，夹持时弧面与工件外圆形成面接触，相比点接触结构能大幅降低接触应力，避免夹伤工件表面，同时提升夹持稳定性，弧面旁侧的圆柱凸台是配套压块的铰接位，工作时压块绕凸台转动，与弧形面配合形成闭合夹持腔，实现对工件的抱紧固定。顶部的沉孔结构用来安装压紧调节件，比如紧定螺钉或者微调顶杆，能够根据工件的实际尺寸微调夹持间隙，适配一定尺寸公差范围内的工件，不需要更换夹头就能完成小范围的规格兼容。这类异形夹座类零件常见于工装夹具的执行端模块，也会作为小型夹持设备的核心受力构件出现在轻工装配、检测工位的辅助定位结构中，日常产线里用来对轴类、小型异型工件做侧向压紧与定位，避免工件在加工、检测过程中出现窜动偏移。从结构上看，零件主体采用方块式基座作为安装基准，基座侧面预留的贯通光孔是安装锁紧螺栓的位置，能够直接将整个构件固定在工装基板或者设备安装面上，安装时需要注意孔位的同轴度公差，避免锁紧后出现基座偏斜，影响夹持精度。

　　设计这类零件的时候，首先要确定安装基准面的平面度要求，基座底面作为整个零件的安装定位面，平面度公差需要控制在0.02mm以内，保证安装后不会出现翘曲；其次弧形夹持面的轮廓度公差要匹配对应工件的外径公差，通常取工件外径公差的1/3作为夹持面的轮廓公差，避免间隙过大导致夹持松动，或者间隙过小出现工件无法装入的问题。铰接凸台的同轴度需要控制在0.015mm以内，保证配套压块转动顺畅，不会出现卡滞；侧面贯通光孔的位置度要和安装基板的孔位匹配，孔边做0.5mm的倒角处理，避免安装时螺栓刮伤孔壁，也能引导螺栓顺利穿入。

　　零件的壁厚设计上，夹持受力区域的壁厚要保证足够的刚性，按照45号钢材质计算，受力侧壁厚不小于8mm，避免夹持力过大导致零件变形，非受力区域可以适当做减重处理，但要保证应力集中区域的圆角过渡，所有棱边处做R0.3到R0.5的圆角，减少应力集中带来的断裂风险，尤其是弧形面与基座连接的位置，是整个零件的应力集中点，圆角半径不能小于1mm，避免反复受力后出现裂纹。实际应用中，这类零件如果用于检测工位，通常会做表面发黑处理提升防锈能力，如果用于焊接工装的夹持位，会在夹持面镶嵌铜垫避免焊渣粘连损伤夹持面。

　　建模过程中需要优先建立安装基准面，再依次绘制基座轮廓、弧形夹持面、铰接凸台、安装孔位，每一步特征都要对应实际加工的工艺顺序，比如先做主体铣削特征，再做孔加工特征，最后做倒角圆角处理，保证建模特征和加工工序一致，后续导出工程图的时候能够直接对应加工流程，减少工艺人员的二次调整。需要注意的是，铰接凸台的长度要略大于配套压块的厚度，预留0.1到0.2mm的间隙，保证压块转动灵活，顶部沉孔的深度要匹配调节螺钉的长度，避免螺钉拧入后顶到夹持腔内部，影响工件装入。侧面的安装孔采用通孔设计，方便从正面直接穿入螺栓锁紧，不需要在基座背面预留操作空间，适合安装空间紧凑的工装场景。
