便携环境监测木质终端结构

　　该结构面向户外短时观测、校园教学实验、室内空气质量巡检以及小型物联网项目验证等场景，核心用途是把温湿度采集、气体浓度感知、实时显示、本地数据记录和无线通信模块集中在一个可随身携带的箱体内。整机采用板材拼装思路，外壳以平板切割件为基础，通过侧边榫槽、卡口和折边相互限位，减少传统金属机箱对折弯模具、焊接工装和大量紧固件的依赖。对于结构设计人员而言，这种方案的价值不在于复杂曲面，而在于把电子元件的安装边界、维护开口、走线空间、散热路径和制造公差同时约束在一套可展开的板材零件中。

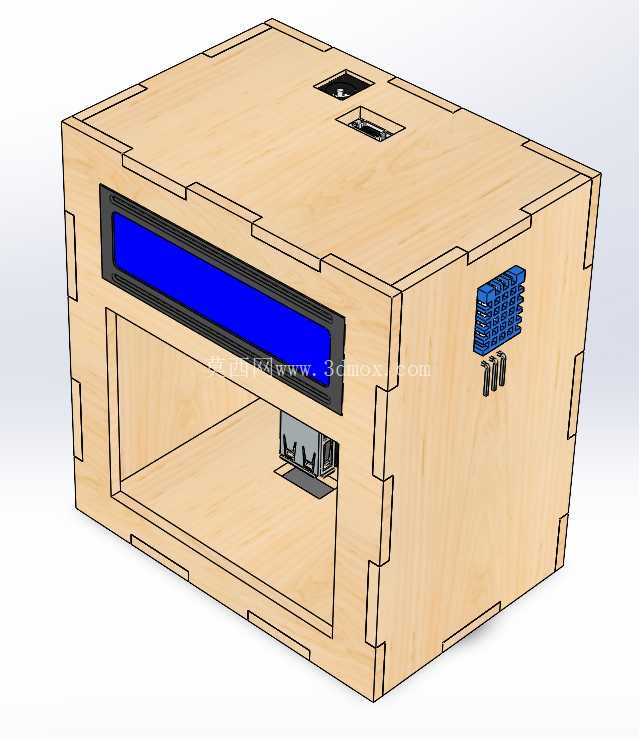

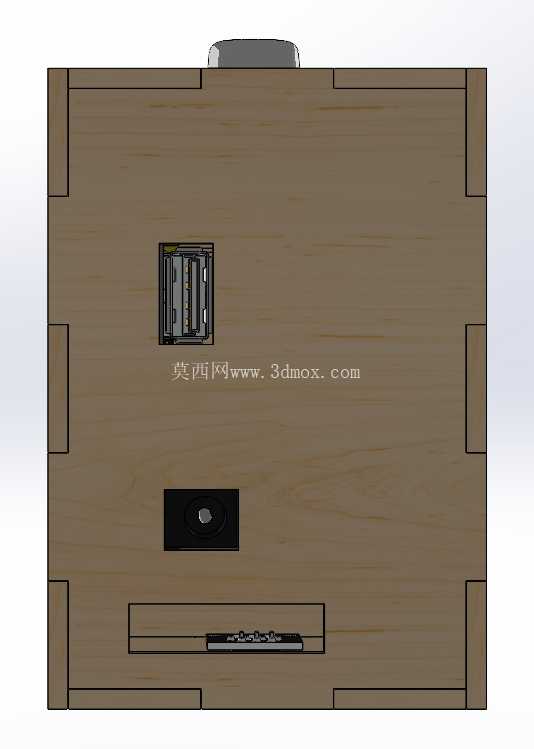

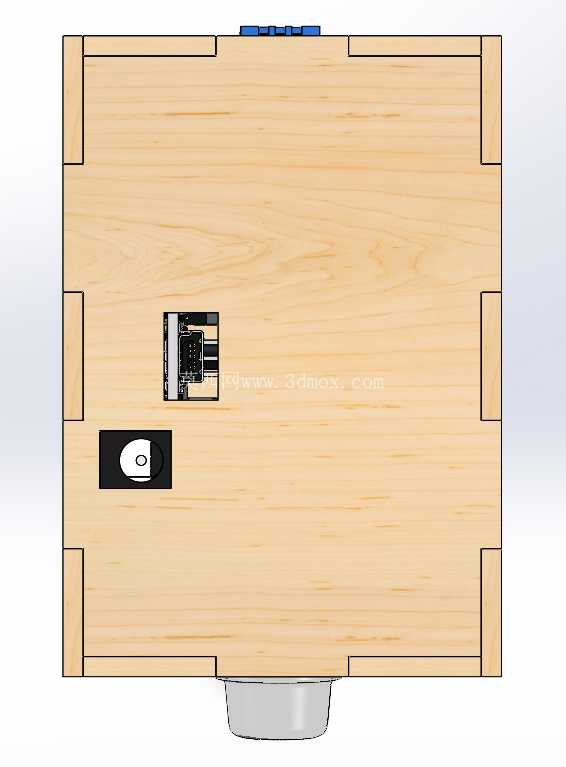

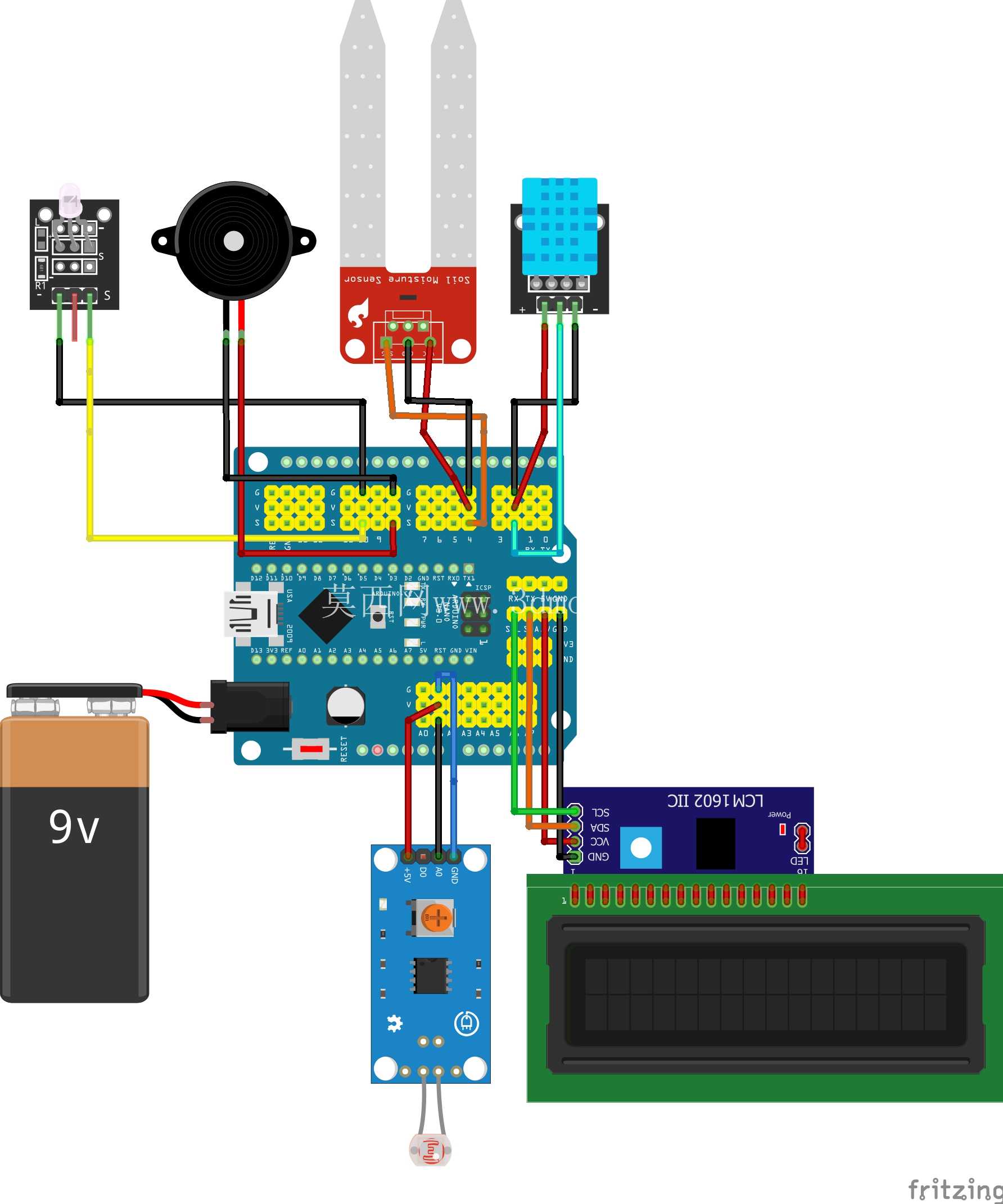

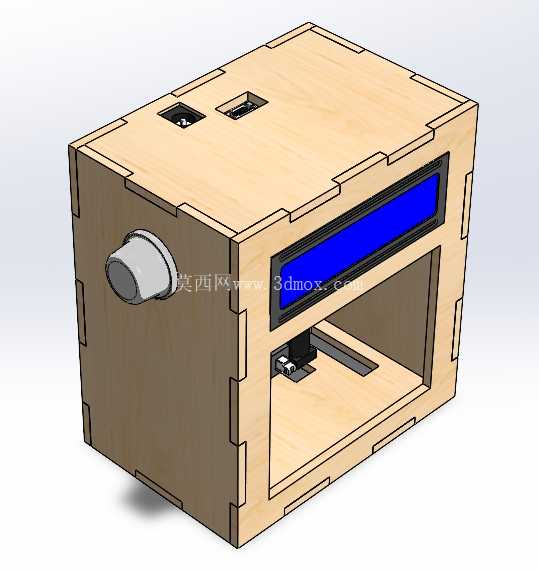

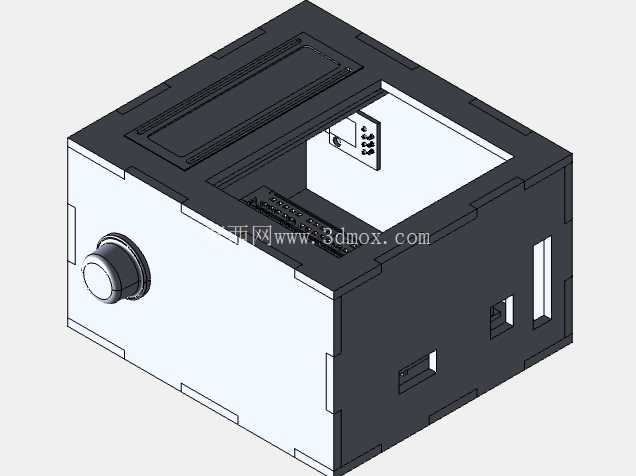

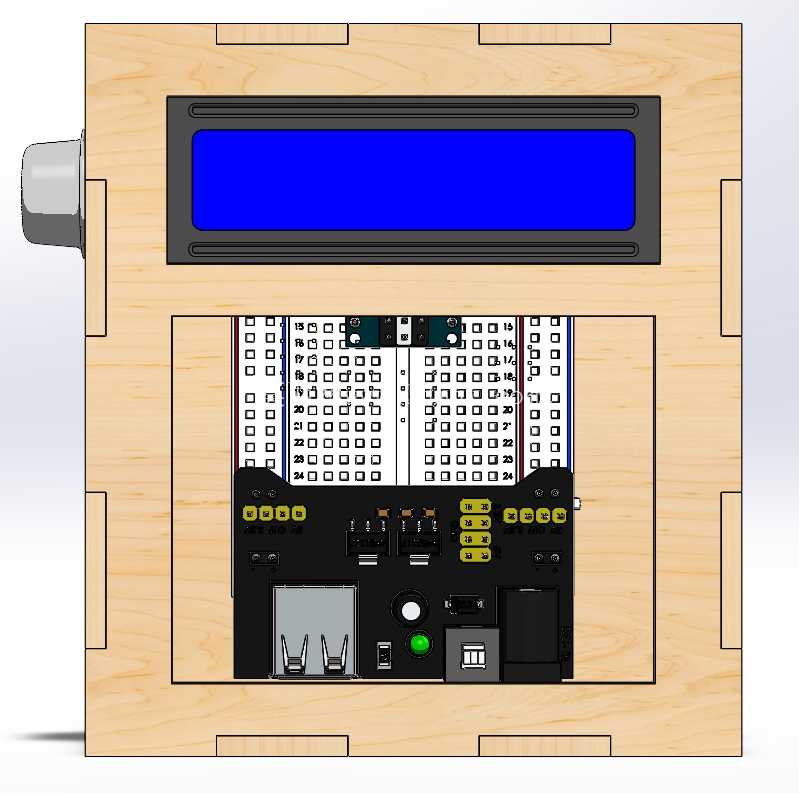

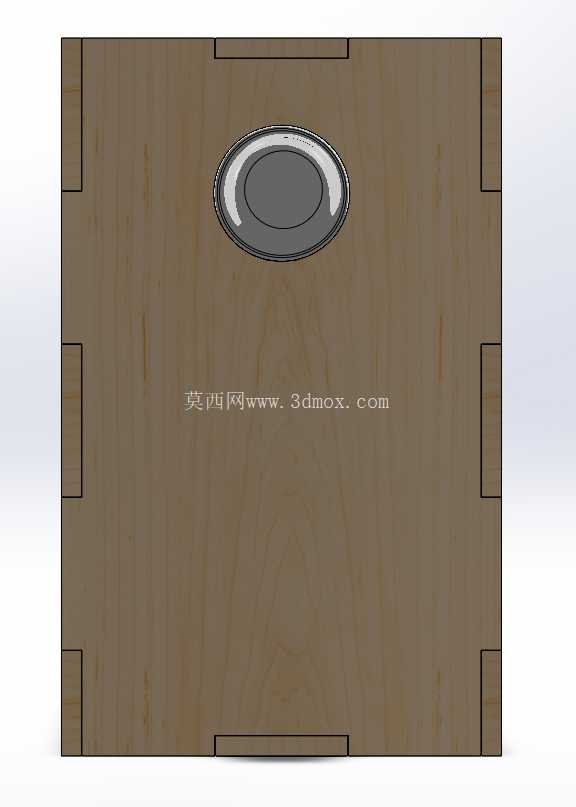

　　从功能布置看，正面倾斜区域预留长条形显示窗口，窗口后方对应LCD显示模组，使用者在桌面或手持状态下可直接读取环境参数。顶部设置矩形开孔与小型接口区域，用于布置通信模块、按键或插接件；侧部预留传感器安装位，使温湿度及气体感知元件能够接触外部空气，同时避免完全裸露在外壳外侧。下部开放腔体内布置主控板、接线端子、存储模块和电源相关元件，腔体边缘保留卡槽与支撑边，便于电路板按层固定。RTC计时模块、MicroSD记录单元和无线通信硬件在空间上分区放置，可降低线束交叉，也方便后期更换传感器或调整控制板。

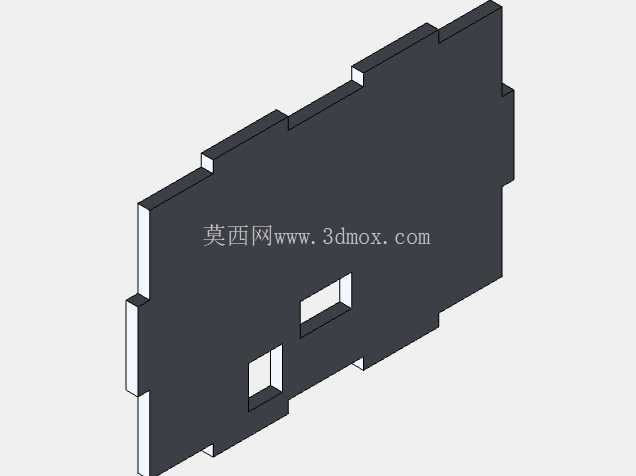

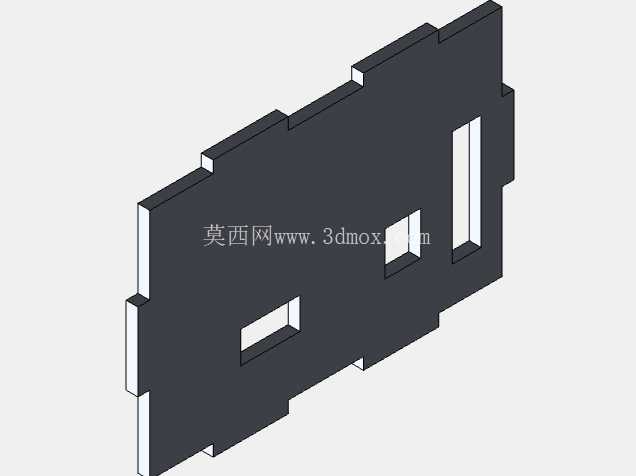

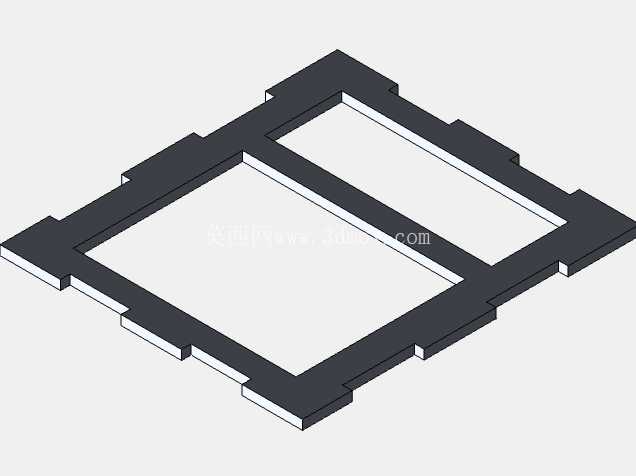

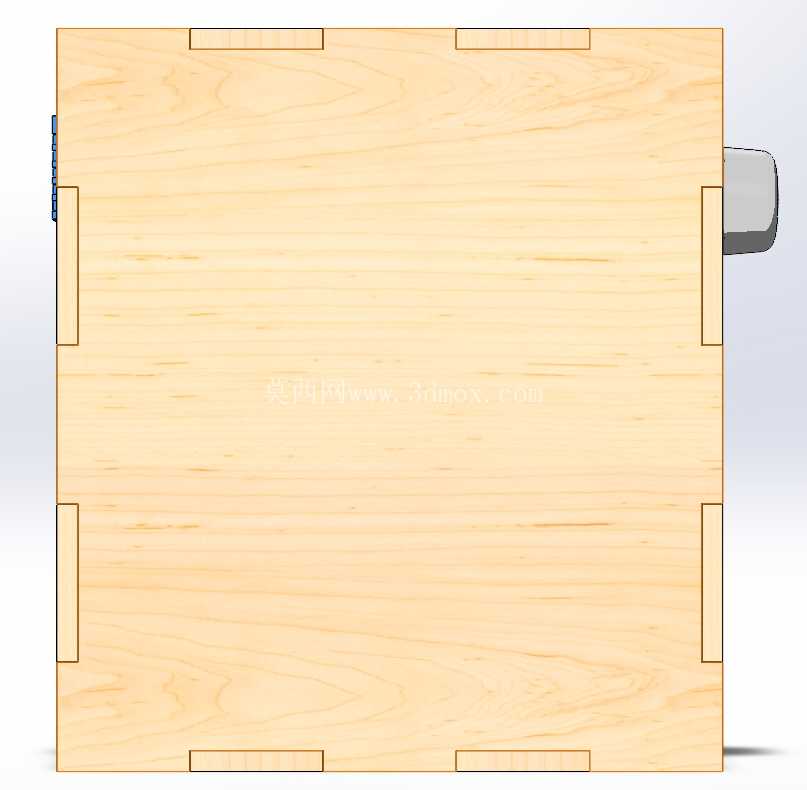

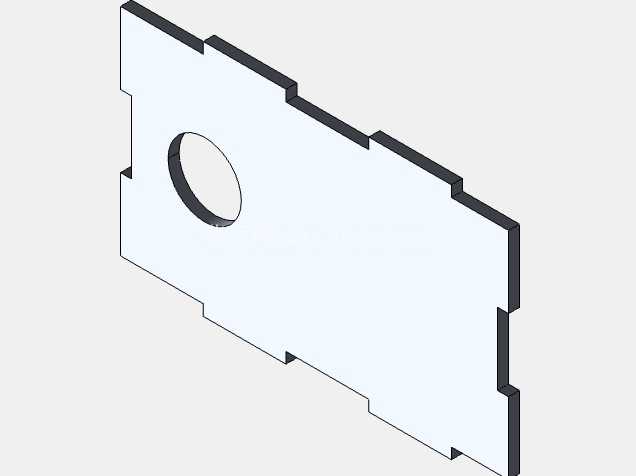

　　设计思路上，外壳并非单纯装饰件，而是承担定位、防护和装配基准三种作用。各板件之间的咬合结构在三维建模时需要重点控制槽宽、板厚和插入深度：槽宽过紧会造成装配困难，过松则会使箱体在搬运中产生错动；卡口根部应保留合理圆角或退让，避免激光切割、CNC雕刻或薄材加工后出现应力集中。侧板与底板的连接边采用连续或间断榫接，既能提高抗扭刚度，也能在不使用额外角码的情况下维持箱体方正。前显示窗口周围需要设置压边或内嵌台阶，使显示屏从内侧装入后不会向外脱出，面板外侧则保持平整，便于贴膜或安装遮光边框。

　　外形边界以桌面便携设备为约束，整体呈近似长方体，高度控制在可单手握持或放入背包的范围内。底部应保留平整支撑面，四角接触区域可适当加宽，以降低放置时的压强；顶部开孔不得破坏主承力边，侧边传感器窗口与内部板卡之间要留出接插件插拔距离。若后续改为3D打印件，可将木质平板榫接转换为带加强筋的薄壁壳体，但显示屏开口、板卡螺孔、传感器通风区和线缆转弯半径仍应保持原有安装逻辑。若继续采用木板、亚克力或复合板材加工，则需在图纸中明确板材厚度公差，并对所有插槽采用统一间隙规则。

　　热设计与气流组织同样需要在结构阶段考虑。传感器所在区域不能被密闭在死腔内，侧面开孔和内部通道应形成自然对流；发热元件靠近开放腔体或上部接口区，避免热量积聚在显示窗口后方。线束从主控板到显示屏、传感器和通信模块宜沿侧板内侧布置，利用卡槽或压线边固定，防止搬运过程中接插件受拉。维护时，使用者可从下部开放空间检查板卡，也可通过顶部或侧部开口完成外部模块更换。

　　在教学和原型开发场景中，该结构把机械装配、电子接线、传感器校准和数据采集整合为一个完整对象。结构工程师建模时应先建立主控板、显示屏、传感器模块和接插件的包络体，再反推外壳内空与开孔位置；装配验证阶段重点检查窗口与屏幕的重合度、侧孔与传感器的对齐关系、板卡安装柱高度以及外板拼合后的干涉情况。通过这种方式，便携监测终端不仅能完成环境数据采集，也能作为板材拼接机箱、物联网硬件集成和小型传感设备结构布局的验证样件。
