发电机半自动化倍速链总装生产线

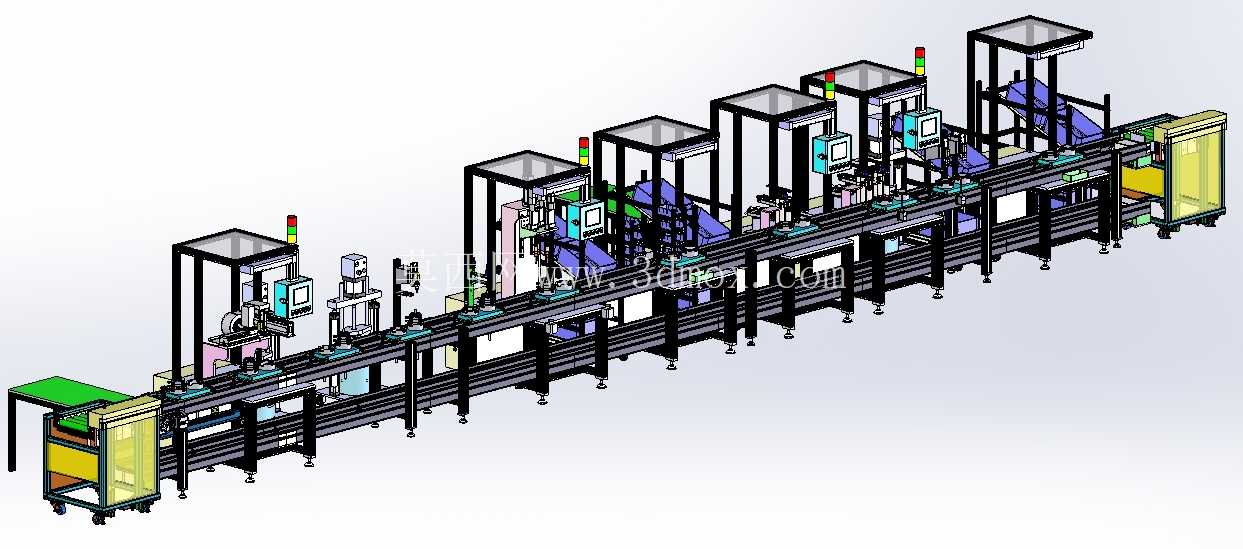

　　该套三维方案面向中小型发电机整机总装环节，线体采用双层倍速链循环输送架构，在车间平面内沿长向直线排布，上下两层链道分别承担工装板正向流转与空载回流，线体两端配置往复式提升机完成工装板层间转位，无需人工跨层搬运托盘，整线可嵌入电机制造车间的部装前置区与成品下线仓储区之间，适配发电机定子、转子、端盖、阀体附件等多工序顺序装配场景。

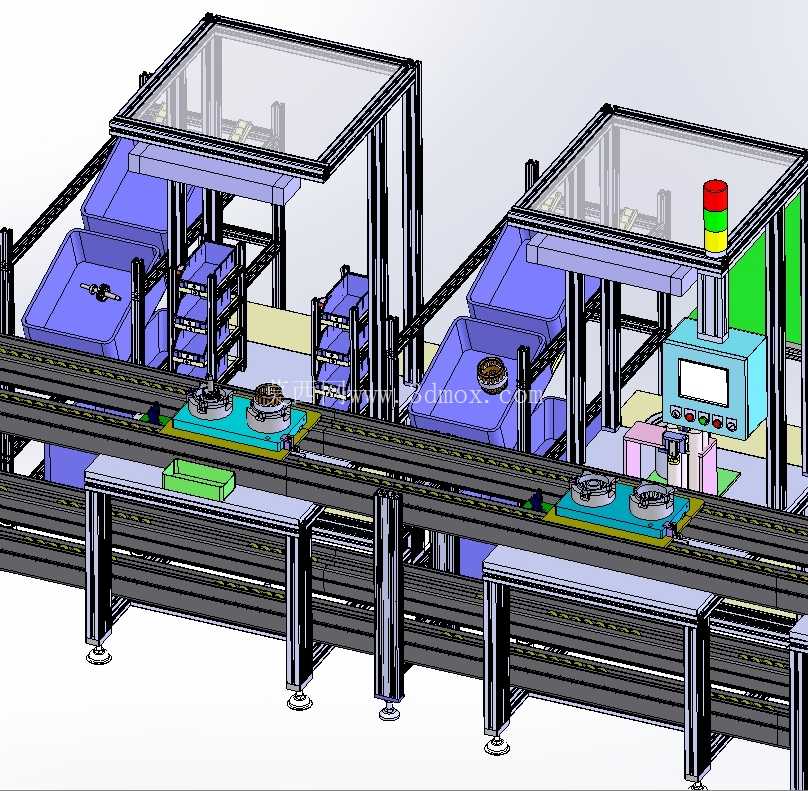

　　从工位排布逻辑来看，线体沿输送方向依次布设密封圈自动上料压装、多轴自动锁螺丝、装配高度在线检测、成品外观与标识包装等工位，各工位上方设置独立铝型材框架机架，机架顶部预留防尘照明安装位，侧面挂载操作按钮盒、状态警示灯与工艺指导书托架；线体中段配置多组阻挡气缸与顶升旋转机构，工装板抵达工位后被精准止挡并抬离链面，避免装配作业时链条持续摩擦托盘，旋转机构可带动工件周向转位，方便操作人员或执行机构覆盖发电机壳体四周的锁付点位。

　　结构设计上，主线体支架采用工业铝型材拼装搭配底部碳钢方管地脚支撑，支脚设置可调脚杯，可补偿车间地面30mm以内的平整度偏差；线体两侧布设线槽与气路管轨，电控线缆、气动软管分别走独立腔体，工位旁预留电磁阀岛安装空间。两端提升机采用框架式龙门结构，内部配置变频驱动的升降台车，台车上搭载与主线同宽的倍速链段，升降到位后与主线链道自动对接，实现工装板平稳过渡，提升机外侧设置安全防护网与检修门，门体配安全联锁开关。

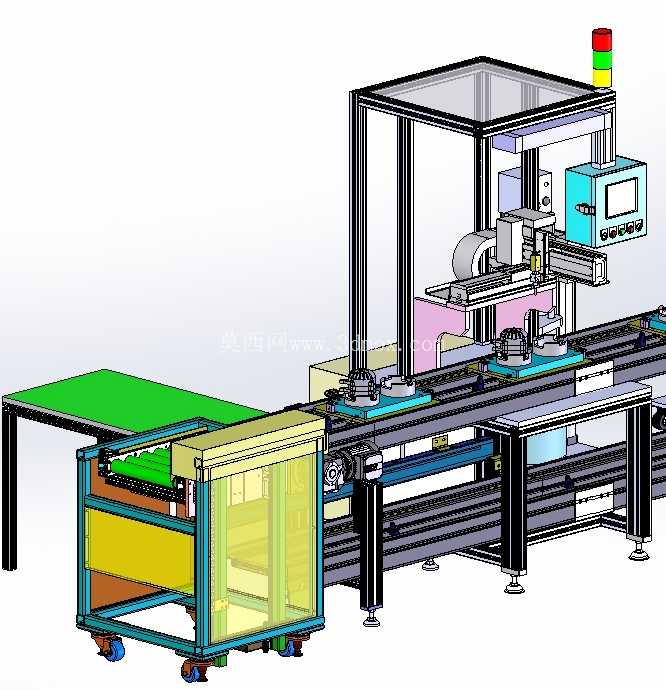

　　线体首端设置人工上料工位，配置绿色防静电工作台面，用于放置待装发电机壳体与预装零部件；末端设置成品下料位，配套黄色防护围栏与物料暂存滑道，完成检测的成品可直接转入包装工序。各工位机架顶部的三色警示灯分别对应设备运行、待料、故障三种状态，现场管理人员可远距离识别工位节拍瓶颈。

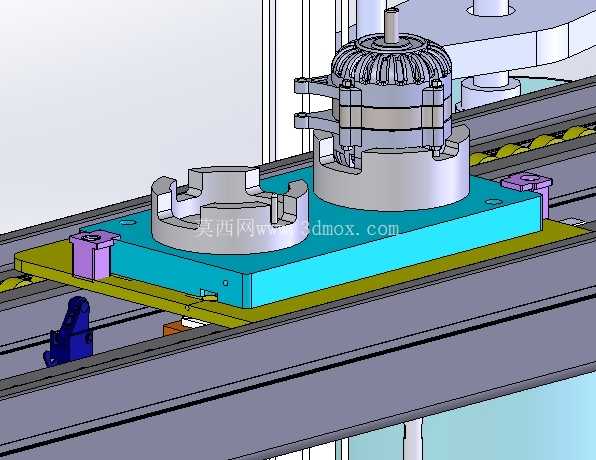

　　建模过程中完整还原了倍速链导轨、张紧座、驱动电机座、工装板定位销、阻挡器、提升机导向轮等细节结构，线体总长度适配标准车间跨距，整体宽度控制在操作维护通道允许范围内，安装时仅需在地面划定地脚固定点位，外接气源与电源即可完成布设；线体节拍可通过调整链条运行速度与各工位作业时间匹配不同产能需求，兼容相近尺寸规格的发电机产品换线生产，更换工装板定位夹具即可快速切换机型。
