苏制F1防御手榴弹外观结构复刻

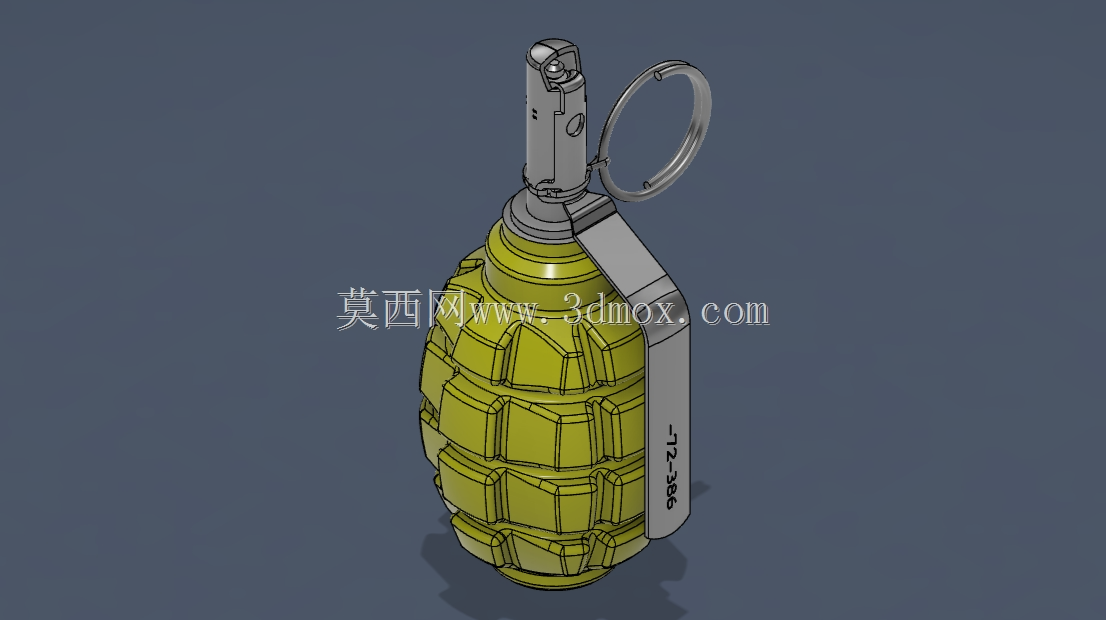

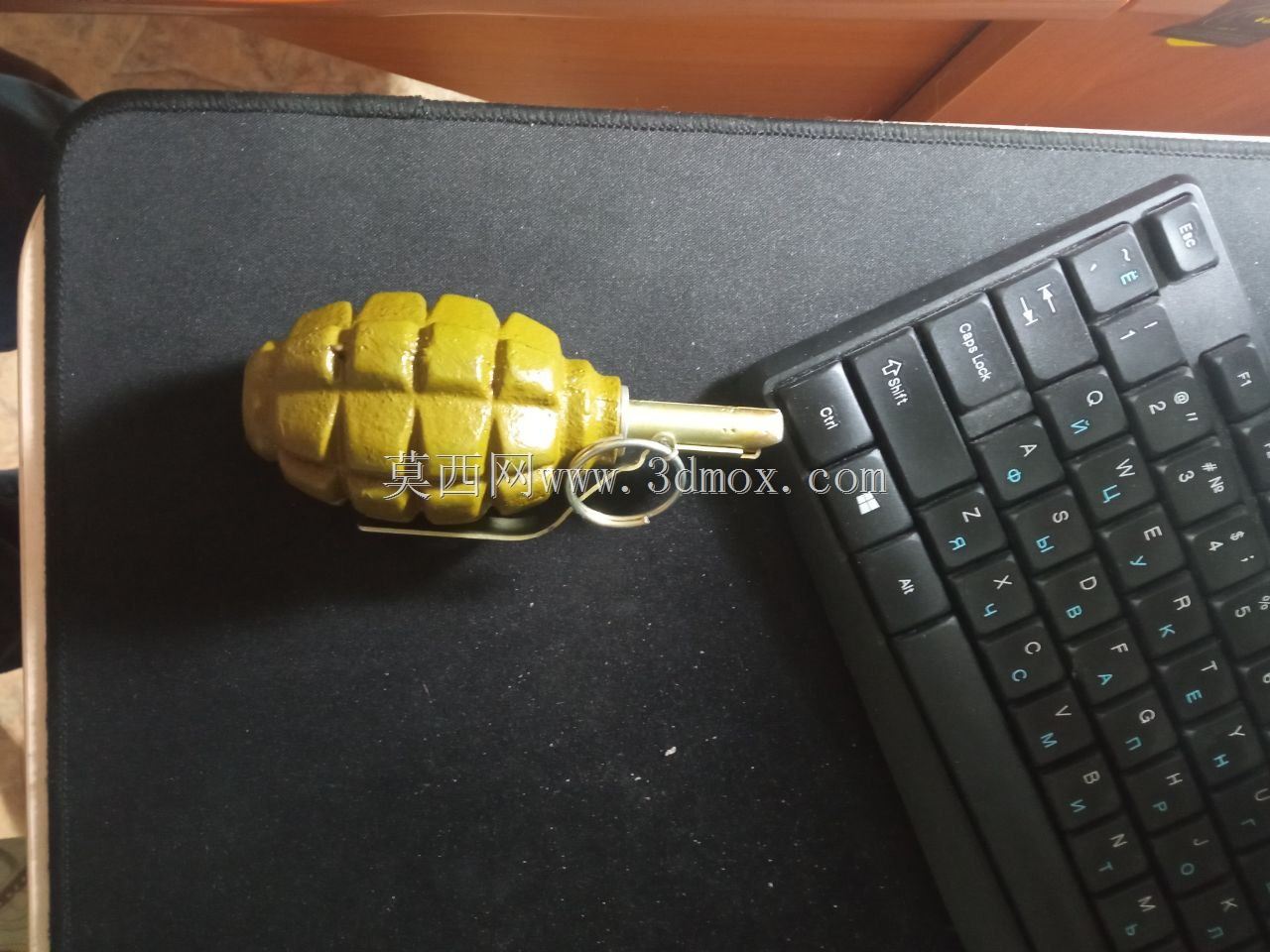

　　该作品围绕苏制F1防御手榴弹的外部形态与装配关系进行三维还原，主体由卵形刻槽弹体、顶部引信座、保险握片、保险销拉环及击发机构外壳组成。模型重点表现防御型手榴弹依靠预制破片外壳提高杀伤范围的结构特征，弹体外表面采用纵横交错的块状刻槽，既形成辨识度很高的菠萝形轮廓，也在视觉上还原了铸铁弹体破片分隔的设计思路。

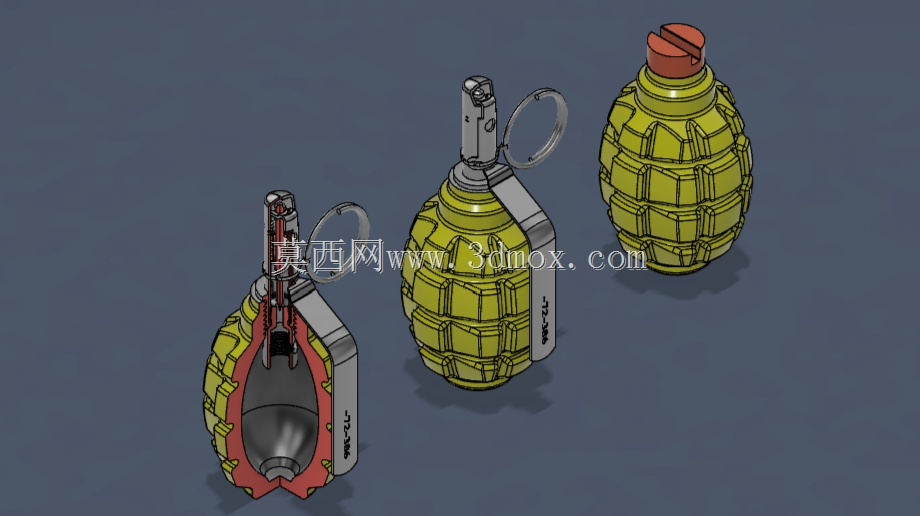

　　从结构表达来看，弹体部分采用上窄下宽的卵形回转体，表面不是光滑曲面，而是由多圈规则凸起和凹槽构成。建模时需要先建立主体旋转轮廓，再通过阵列、切除或包覆方式处理刻槽；槽底圆角、块面倒角和壳体厚度过渡都要保持一致，否则在渲染或剖切时容易出现破面。顶部引信座与弹体之间存在明显的阶梯配合面，直径收窄后形成圆柱形接口，用于容纳引信组件。该区域虽然尺寸不大，但承担握片定位、保险销穿过和击发机构安装等多重功能，是整个外观模型中装配关系最集中的位置。

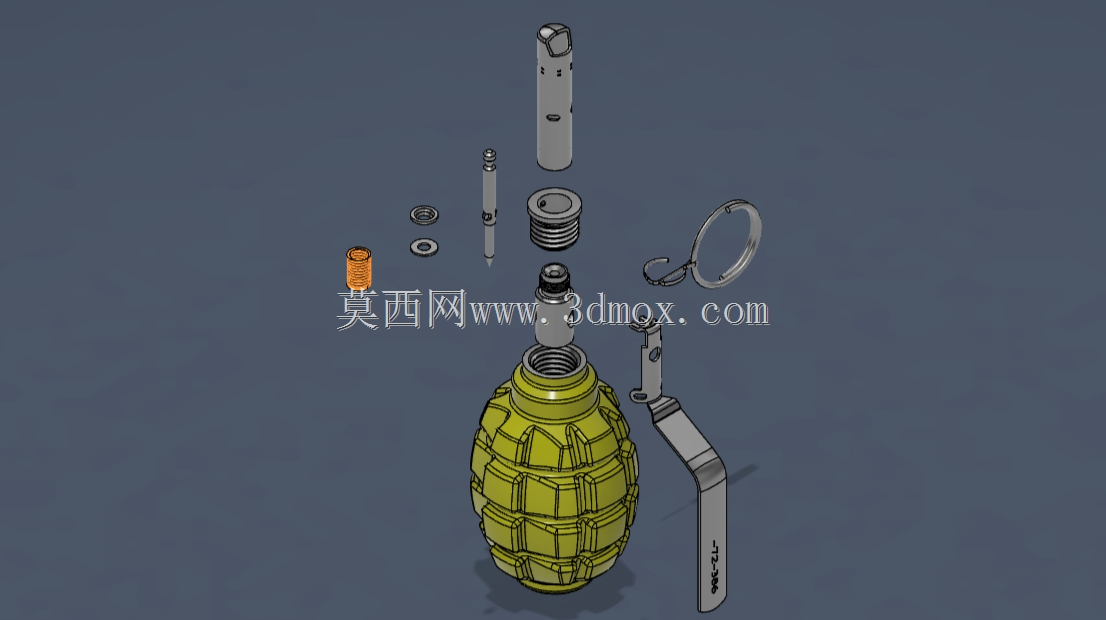

　　保险握片为长条形金属件，从引信上部沿弹体侧面延伸，末端压靠在弹体肩部附近。握片并非简单直板，而是带有折弯、让位槽和冲压加强形态；其上端环抱引信座，中段贴合弹体轮廓，下端通过形状约束保持在待击发位置。保险销横穿引信体和握片上端，端部连接环形拉环。拉环采用圆钢弯制的闭合圆环，环体与销杆之间有小范围转动关系。模型中将拉环、销杆、握片和引信体分别建为独立零件，能够清楚展示待保险状态下各零件的相互遮挡和限位关系。

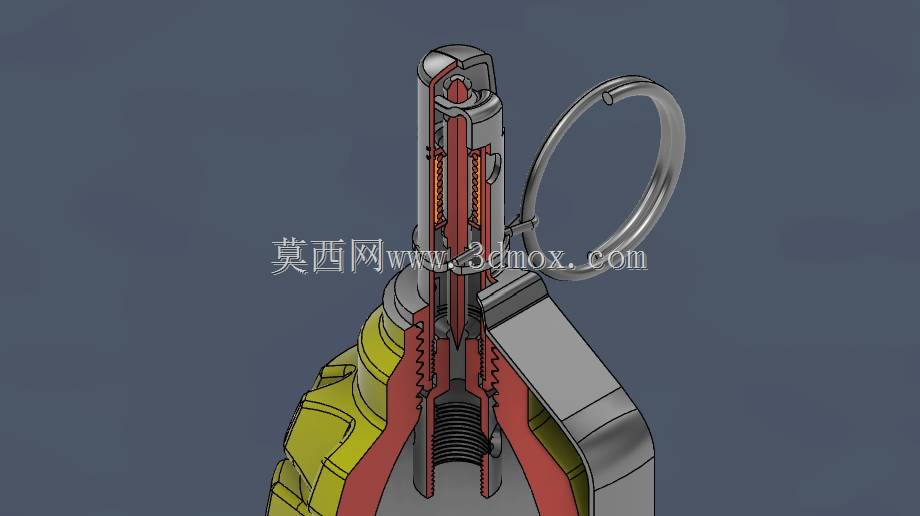

　　引信上部的击发机构外壳呈小型柱状，内部逻辑在外观模型中主要通过外部轮廓体现：顶部有保险销孔、侧面有握片回转支点、下部与引信座连接。外壳上的细小倒角、开孔和刻印编号增强了实物感，也为后续制作工程图、爆炸视图或培训展示提供了细节依据。握片侧面可见编号区域，这类标识在真实装备中常用于生产批次或零件识别，在三维展示中则可作为表面贴图、刻字或凸字特征处理。

　　在实际应用场景上，这类模型主要服务于装备结构认知、教学演示、展馆陈列、影视道具设计以及游戏资产制作。由于作品表现的是武器外观，结构设计重点不在运动仿真，而在比例、轮廓、装配层次和材质区分。对于机械建模从业者而言，该件可以作为复杂曲面与规则特征混合建模的练习案例：弹体属于回转体加阵列刻槽，握片属于钣金折弯思路，拉环属于扫掠路径成型，引信部分则体现小尺寸机械零件的孔轴配合。

　　外形边界方面，整体高度集中在弹体卵形段、引信柱段和拉环三个区域；最大径向尺寸位于弹体中上部，拉环展开后形成侧向轮廓边界。若用于三维打印或展示道具制作，需要注意拉环与引信销孔的连接强度，圆环根部不宜过细；握片与弹体之间应保留微小间隙，避免装配时出现面与面穿插。弹体刻槽虽然较深，但外观模型不必完全按照真实铸件的内部材料分布处理，可在保证外形连续的前提下控制壁厚和细节深度。

　　材质表达上，弹体适合使用暗橄榄绿涂装或铸铁粗糙质感，刻槽边缘可保留轻微磨损效果；握片、拉环和引信外壳多表现为钢质发蓝、氧化或喷涂金属色。渲染时应突出弹体块面之间的明暗转折，避免绿色漆面在强光下丢失刻槽层次。引信顶部和保险销区域可提高金属反光，使小型机构与粗糙弹体形成材质对比。

　　建模过程中，最容易失真的位置是弹体刻槽的周向分布和握片弯曲角度。若刻槽只在单一方向阵列，会导致上下圈层错位不自然；若握片完全直贴弹体，又会失去冲压件的弹性夹持形态。较合理的处理方式是先确定弹体母线和最大直径，再按圈层布置块状凸起，使每一圈槽线随曲面曲率变化；握片则依据引信支点、弹体肩部和下端压靠点建立折弯路径，保证侧面看有直线段，正面看又能避开弹体最大轮廓。

　　该模型不涉及真实发火功能，也不表达可用于制造的内部装药结构，其价值在于完整呈现外部机械关系：保险销如何限制握片，握片如何压住引信组件，拉环如何提供操作力臂，弹体刻槽如何形成防御型破片外壳的视觉特征。对结构设计人员来说，拆解这类小型单兵装备外观，有助于理解紧凑空间内零件限位、折弯件贴合、圆柱配合和表面标识之间的配合逻辑；对三维资产制作人员来说，该件则提供了从主体曲面到细小金属附件的完整建模参照。
