自动机枪炮塔武器站结构设计

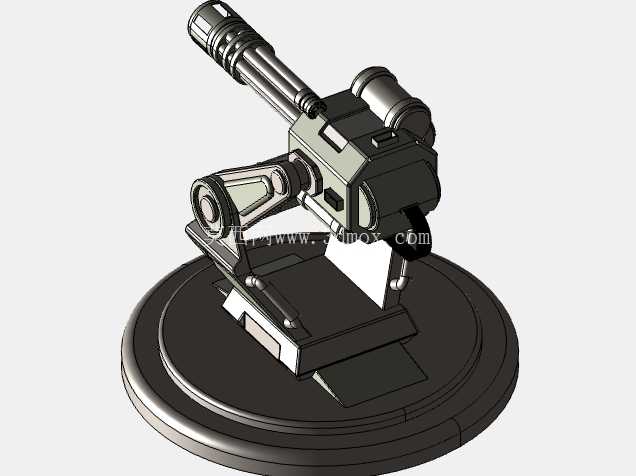

　　这套自动机枪炮塔三维结构围绕车载、舰载与固定阵地遥控武器站的实际部署需求展开，整体采用回转基座、俯仰摇架、机枪本体、供弹链路与防护外罩分层布置的思路，把火力单元、姿态执行部件和安装接口整合在紧凑轮廓内，适合在装甲车辆顶舱、边防哨位、无人平台以及近程警戒点位上承担持续压制任务。建模时没有把枪身作为孤立零件处理，而是先从炮塔的作战边界倒推结构：射手或火控系统在舱内完成目标捕获后，方位回转机构带动整套火力单元绕竖直轴大范围扫掠，俯仰轴则控制枪管高低角，使武器能够覆盖从低空贴近目标到地面分散目标的较大射界，同时避免外露管线在连续转动中产生拉扯干涉。

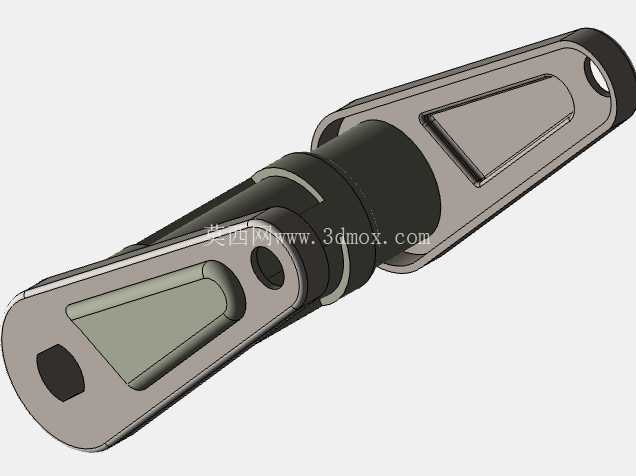

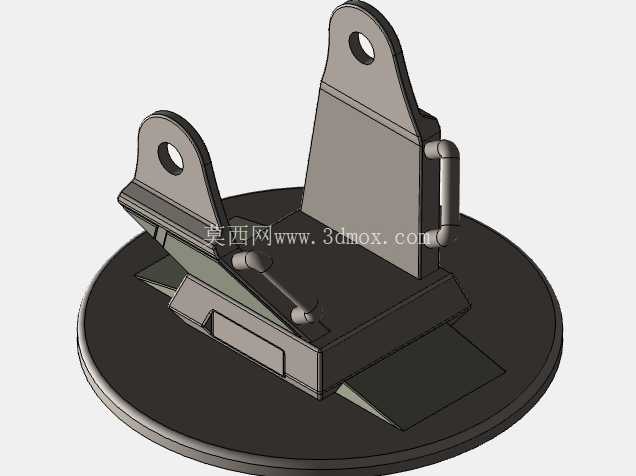

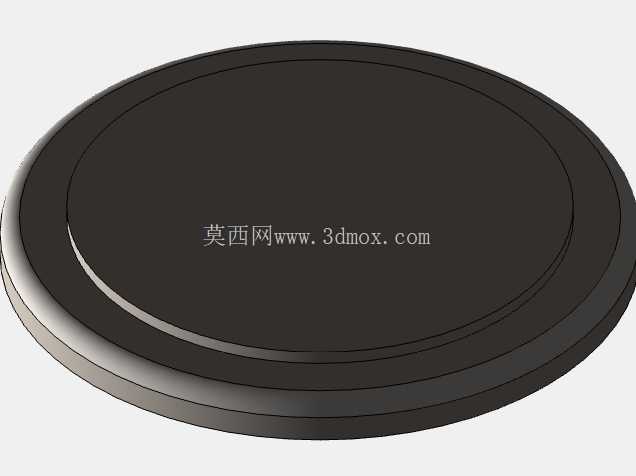

　　从外形尺寸与安装边界看，下部基座承担全部后坐载荷与旋转定位功能，法兰式安装面需要与车体顶板或阵地支架的螺栓孔位、密封边界、维护开口协同设计；基座直径决定炮塔穿越甲板的开孔范围，高度方向则要兼顾舱内伺服电机、滑环和走线空间，不能只追求外露部分低矮。摇架部分围绕枪管轴线布置，枪管护套、机匣、握把发射机构和弹箱接口均保留真实装配关系，连发状态下自动机往复运动、弹链供弹和抛壳路径在结构中均有对应空间，便于后续校核运动包络。防护壳罩沿回转中心形成多面体外形，正面为枪管留出俯仰摆动缺口，侧面遮挡供弹机构与观控组件，既减少战场上对薄弱部件的直接打击，也能抑制沙尘、雨水和泥水进入铰接部位。

　　工程应用中，这类炮塔的核心价值在于把人员从直接暴露的射击位置转移到装甲保护内部。方位与俯仰动作可由伺服驱动、减速机构和角度反馈元件配合完成，火控解算后将目标方位转换为炮塔转角，武器站再根据弹道距离、车体姿态和风速修正进行稳定瞄准。连续射击时，枪管热量、自动机冲击和弹链拉力会共同作用于摇架，因此耳轴位置、缓冲件和止动结构需要靠近力流主线布置，让后坐力尽量沿刚性框架传递到基座，而不是让薄壳外罩承受交变载荷。供弹系统的设计重点是弹箱到受弹机之间的导引平顺性，弹链在炮塔回转、枪身上下俯仰时仍需保持确定轨迹，避免扭折、卡滞或过度张紧；空弹链与弹壳的排出方向也要避开观瞄窗口、车载天线和人员维护位置。

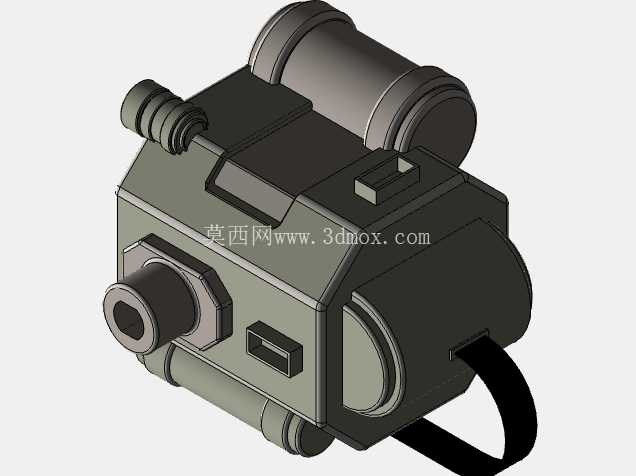

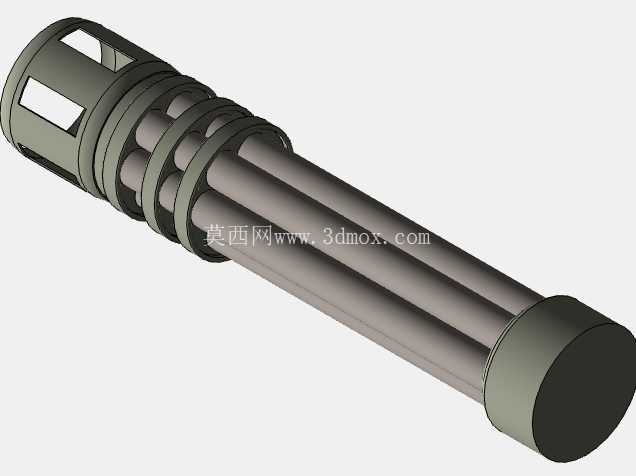

　　结构细节上，枪管通过节套与机匣形成同轴定位，护罩周围预留热膨胀和气流通道，连发后枪管温升明显，周围不能布置受热易变形的非金属件或紧贴电缆。机匣内部自动机的往复方向与枪管轴线基本重合，击发、闭锁、抽壳、抛壳、供弹等动作按固定相位循环，三维装配中若忽略这些运动行程，后续做动画演示或干涉检查时很容易在摇架尾部、弹箱边缘和防护板内侧发现碰撞。炮塔两侧与后部应保留检修盖，便于更换枪管、清理供弹机构、维护驱动单元和连接电缆；观察传感器若集成在武器站侧面，则其视场不能被枪管、弹箱或防护檐遮挡，且零点标定方向要与炮塔方位基准一致。

　　安装到不同平台时，边界条件会明显改变结构校核重点。车载状态下，车辆爬坡、侧倾和颠簸会让炮塔相对重力方向持续变化，伺服稳定系统需要抵消车体姿态扰动；基座与顶板之间除螺栓强度外，还要考虑密封防水、弹壳收集、线缆穿越和人员舱安全距离。固定阵地使用时，炮塔可通过支架与混凝土或钢制塔台连接，此时更关注水平扫描范围内的射界遮挡、低位警戒角以及维护人员站立空间。舰载或岸防场景则要提高防腐等级，外露铰接面、紧固件和电气接插件均需考虑盐雾环境。模型把机枪、炮塔、衬套、枪管和连发机构等关键部件分层表达，能够用于武器站总体布局评审、安装空间校核、射界分析、维护流程演示以及教学训练中的结构原理说明。
