工业传动变速箱壳体与齿轮组结构

　　这套变速箱三维结构面向中小功率机械传动场景，核心作用是在动力源与执行机构之间完成转速匹配、扭矩放大和转向传递。实际选型时，它常出现在输送线驱动、农用机具、小型工程机械辅传、实验台架以及非标自动化设备中，输入端可连接电机、液压马达或发动机带轮，输出端则通过轴伸、法兰或联轴器带动负载。建模时没有把箱体做成单纯的外观件，而是围绕齿轮啮合、轴系支撑、润滑空间和装配检修逐层展开，使结构既能表达传动原理，也能反映真实设备中需要控制的安装边界。

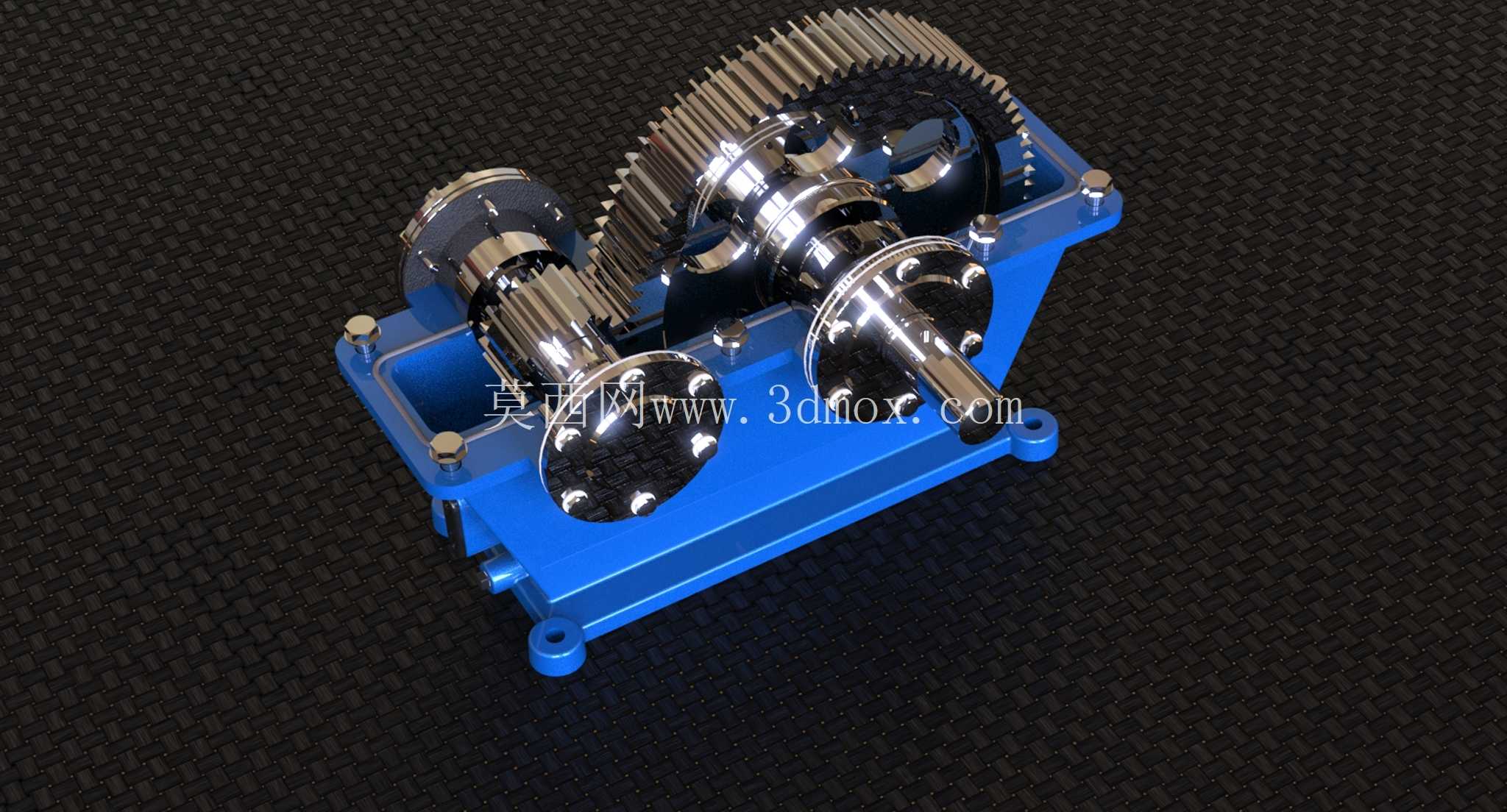

　　从传动路线看，箱体内布置多级齿轮副，动力经输入轴进入后，通过不同齿数的齿轮逐级降低转速。每一级传动比并非孤立确定，需要结合总减速比、各级齿面接触强度、轴的挠度以及箱体内部空间分配共同校核。高速级齿轮线速度较高，设计上更关注动平衡、啮合噪声和润滑甩油效果；低速级承受扭矩更大，齿宽、轮毂厚度和轴承选型都要相应加强。齿轮参数在三维中通过齿顶圆、齿根圆、啮合中心距和轴向位置体现，装配状态下相邻齿轮保留合理侧隙，避免热膨胀或制造偏差造成卡滞，同时也不能因侧隙过大影响传动精度。

　　轴系布局是该模型的重点。输入轴、中间轴和输出轴按平行轴方式排列，轴上齿轮通过键连接、台阶定位或轴套限位，保证扭矩传递时齿轮不发生轴向窜动。轴承位置贴近齿轮载荷作用区，可缩短悬臂长度，降低轴端挠度；轴承座与箱体壁之间设置加强筋，使啮合反力能够沿箱壁扩散，而不是集中在局部凸台上。对于需要频繁正反转的工况，轴肩、挡圈和轴承端盖的定位关系尤其重要，模型中这些细节直接决定装配后齿轮是否能保持正确啮合宽度。

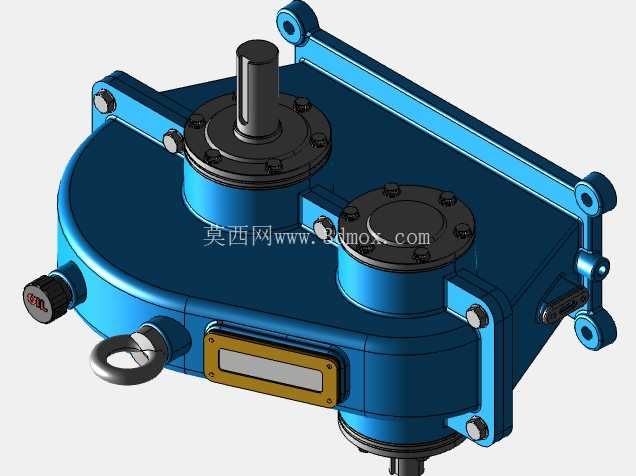

　　箱体外形采用剖分式或整体式思路均可参考，其内部轮廓要为齿轮外径、齿顶圆回转空间和润滑油流动留出间隙。箱壁不能只按外观包裹，轴承座附近需要加厚，底座安装面则要保持连续平面，以便与设备机架贴合。地脚螺栓孔的位置决定整机安装边界，孔距、孔径和底座高度需要与配套机架统一；若布置在紧凑设备内部，还应核对输出轴中心高、输入轴方向、箱体最大外宽以及检修端盖开启空间。现场维护时，工人需要打开观察盖或侧盖检查齿轮、轴承和油位，因此端盖、螺栓和密封面的位置不能被邻近构件遮挡。

　　润滑结构围绕油浴润滑展开。低速级齿轮可浸入箱底油池，运转时将润滑油带到啮合区和轴承附近；油面高度既要保证齿轮带油，又不能造成过大搅油阻力。箱体上可设置油位观察、放油和通气结构，这些特征在三维布局中应与加强筋、螺栓凸台错开，避免加工时出现薄壁或干涉。密封方面，输入输出轴穿过箱体的位置需要考虑油封或端盖密封，防止润滑油沿轴泄漏，同时阻挡外部粉尘进入。

　　从建模方法看，先确定各轴中心距和轴线位置，再建立齿轮分度圆包络，能够快速检查传动链是否合理。箱体内部腔型应随齿轮外圆和轴系尺寸反推，外部加强筋则沿轴承载荷方向布置，而不是单纯增加装饰线条。装配验证时，除了检查齿轮、轴、键、轴承和端盖之间的静态干涉，还要模拟齿轮旋转包络，重点关注齿顶与箱壁、挡油结构、紧固件以及相邻轴零件之间的最小间隙。

　　在设备总体设计中，变速箱并不只是一个独立部件，它的输入高度、输出方向、底座刚度和维护空间都会影响主机布局。若用于输送设备，输出轴常与链轮或滚筒连接，启动冲击会反向作用于齿面和键连接；若用于农机或工程辅具，箱体还需适应粉尘、泥水和断续载荷，因此壳体壁厚、密封防护和轴承冗余都应偏保守。该三维模型把齿轮传动、轴系支撑、箱体容纳和安装接口集中表达，适合在方案阶段进行传动比核对、空间布置、干涉检查以及与机架结构的协同设计。
