涡轮喷气式航空发动机剖面结构

　　这套涡轮喷气发动机剖面结构，面向航空动力教学演示、原理验证与小型推进装置方案推演场景搭建，完整还原了轴流式喷气动力从进气到排气的全流程核心构件，剖开的壳体可以直接观察内部气流通道与各级部件的装配关系，在航发原理实训、科创项目方案评审、动力系统结构科普等场景中，能够直观呈现喷气推进的工作逻辑，无需额外拆解实体设备就能看清内部层级布局。

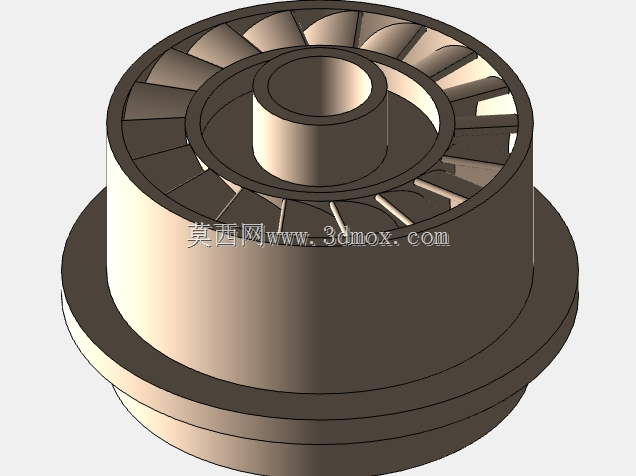

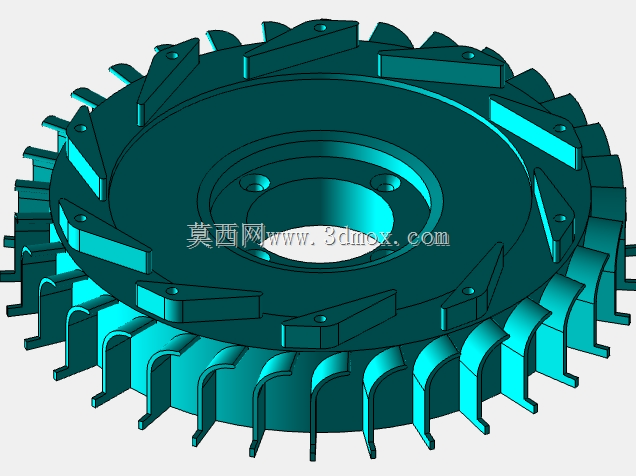

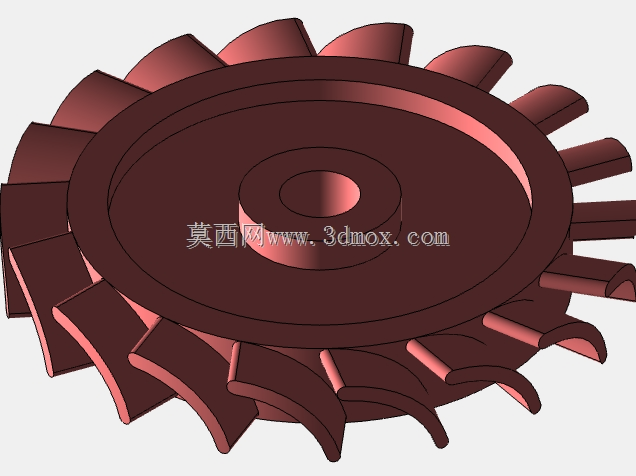

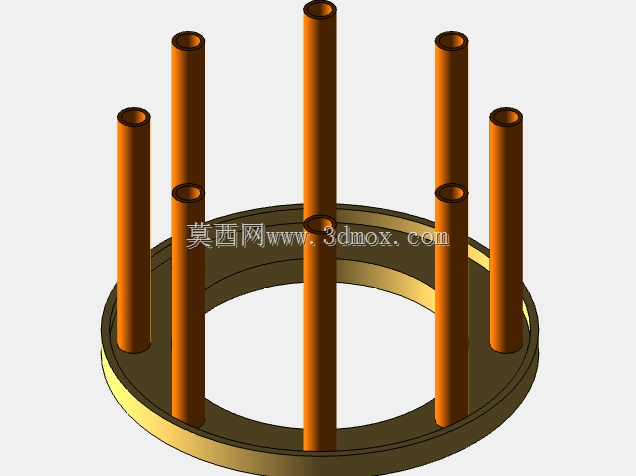

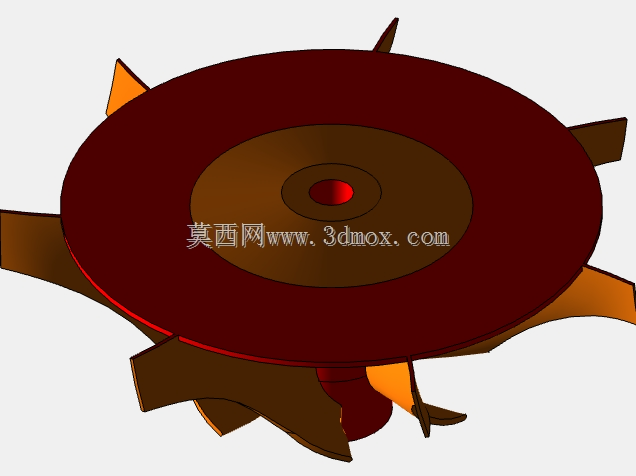

　　从实际功能逻辑来看，该装置沿轴向依次布置进气导流段、多级压气机叶轮、环形燃烧室、涡轮级与尾喷收敛段。前端绿色构件为进气整流罩与首级压气机导向结构，负责将进入的来流整理为均匀轴向气流，避免进气紊流引发压气机喘振；多级彩色区分的压气机转子与静子交错排列，转子随主轴高速旋转对气流做功增压，静子则调整气流角度、将动能转化为压力能，逐级提升空气压力，为燃烧室提供充足的高压进气。中段环形燃烧室围绕主轴布置，高压空气进入后与燃油混合燃烧，形成高温高压燃气，燃气向后流经涡轮级时膨胀做功，驱动涡轮转子旋转，而涡轮与压气机同轴相连，输出的扭矩直接带动前端压气机持续运转，形成自维持的工作循环；做功后的燃气仍具备较高压力与温度，最终通过尾部收敛喷管加速排出，依靠反作用力产生推力。

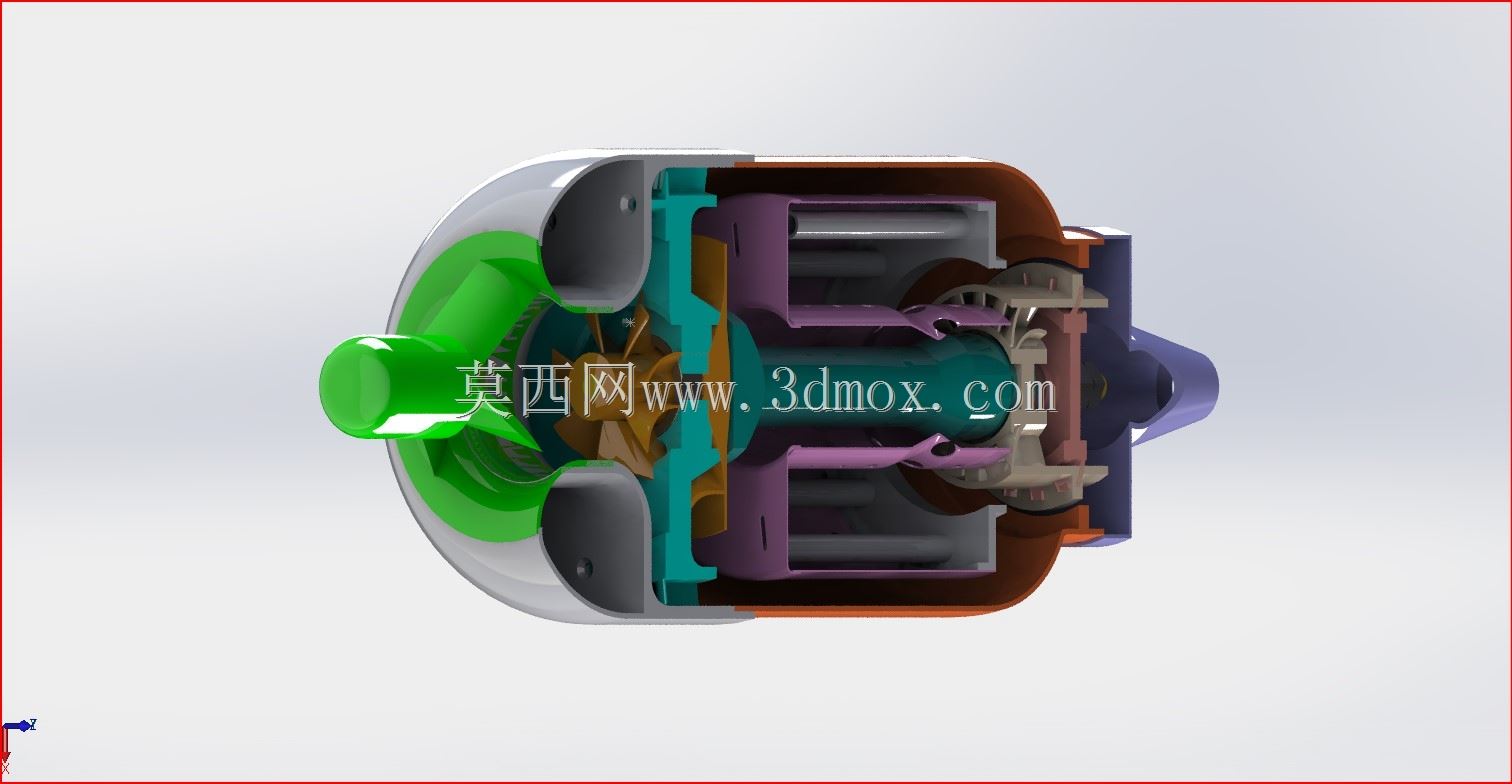

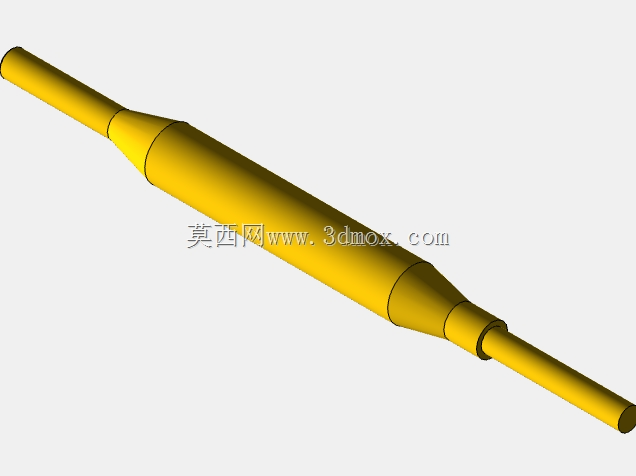

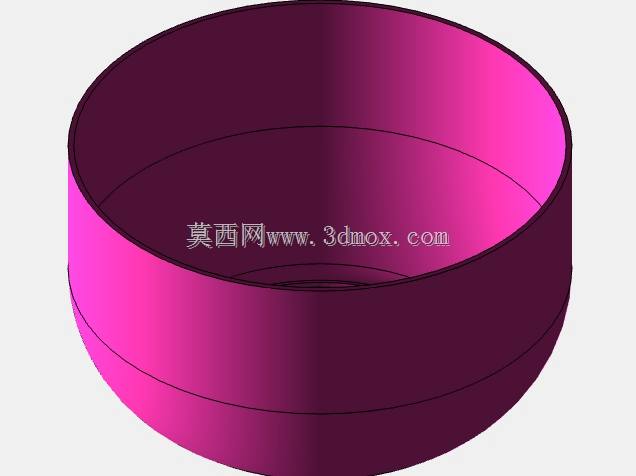

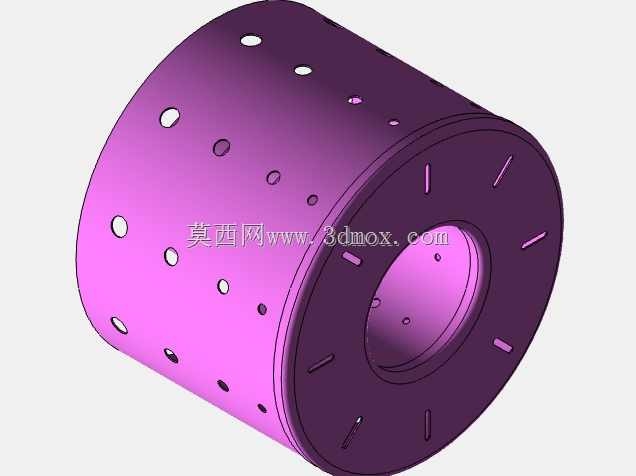

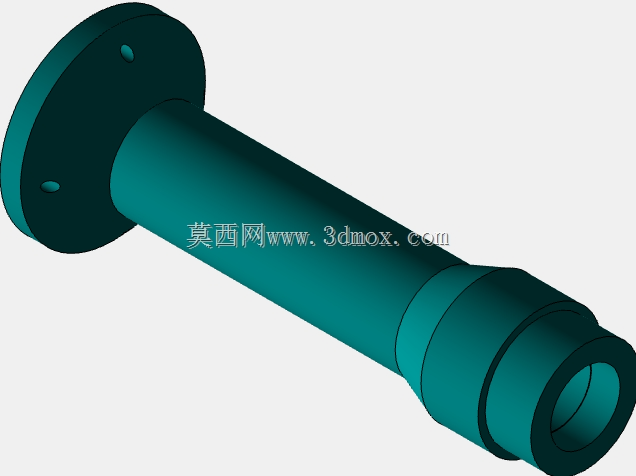

　　设计思路上，整套结构采用同轴串联布局，所有回转部件共用一根主轴，保证转子系统的动平衡基准统一；不同功能段用差异化色彩区分，既便于在三维环境中快速识别压气机、燃烧室、涡轮、机匣等独立模块，也清晰呈现了各零件的装配层级与配合边界。机匣采用分段剖视处理，保留外部安装轮廓的同时切开一侧壳体，内部叶片的叶型、轮盘的连接方式、燃烧室的火焰筒结构、涡轮叶片的安装角度都完整可见，主轴的支承点位、各级转子的轴向定位关系也没有做简化省略，能够直接用于讲解转子支承方案、气流通路走向与热端部件的排布逻辑。

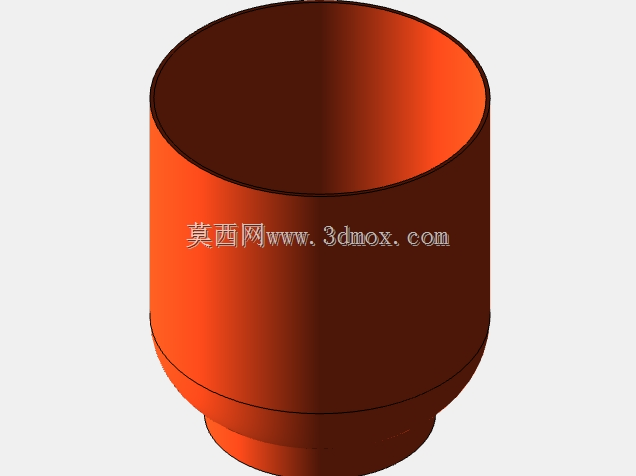

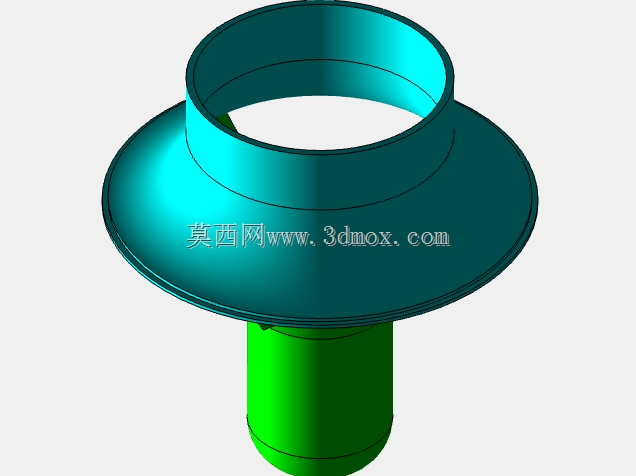

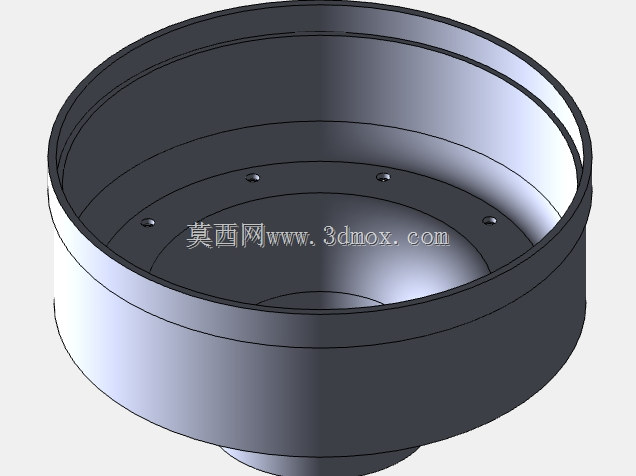

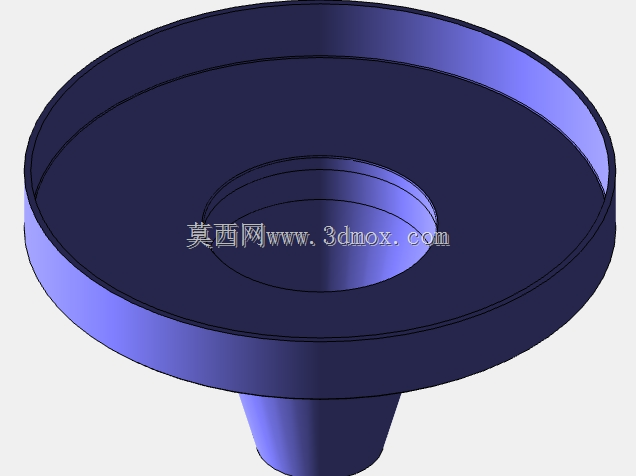

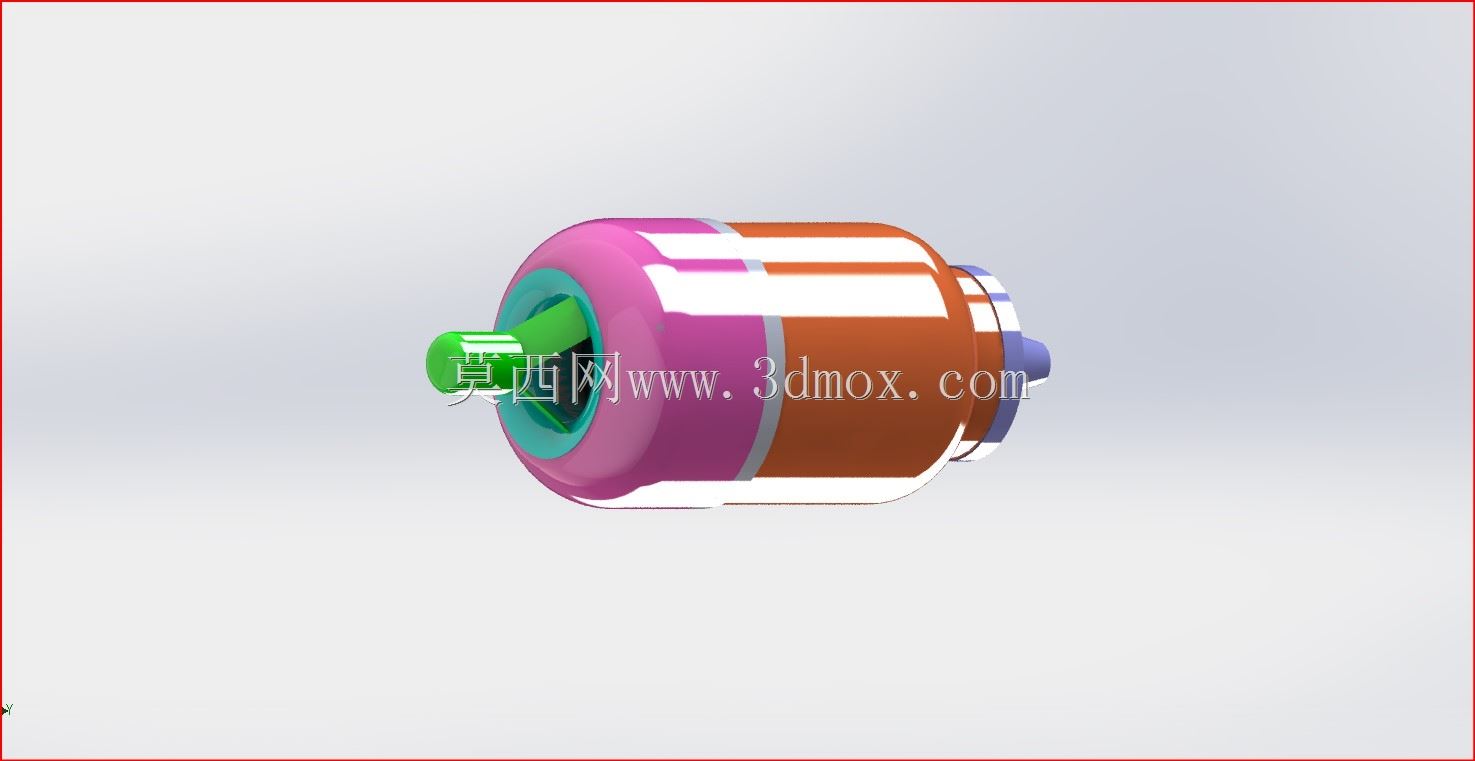

　　外形与安装边界方面，整机为回转体构型，轴向长度为核心尺寸方向，径向最大轮廓集中在燃烧室与压气机机匣位置，前端进气整流罩为光滑球面过渡，尾部喷管逐步收敛，整体外轮廓没有突兀的外伸构件。安装时以主轴轴线为定位基准，机匣外部的支承结构可对接试验台架的安装座，轴向预留进气来流空间与尾喷排气距离，径向需留出足够的安全间隙，避免高速旋转部件与台架发生干涉；剖视侧为观察面，布置时应朝向演示或观测方向，周边无需额外预留拆装操作空间，因为剖面本身已暴露全部内部结构。

　　在工程应用层面，该结构可以作为小型涡喷发动机方案设计的参考底图，核对压气机级数与涡轮功率的匹配关系，也能用于教学实验中拆解气流参数沿轴向的变化过程；建模时各叶片的叶型曲面、轮盘与主轴的配合公差、燃烧室的流道形状都按实际喷气发动机的结构逻辑搭建，没有出现原理性的结构错位，对于理解航空燃气涡轮发动机的核心构造、推演转子系统装配顺序、规划动力试验台布局都具备实际参考价值。
