涡扇喷气式航空发动机整机装配结构

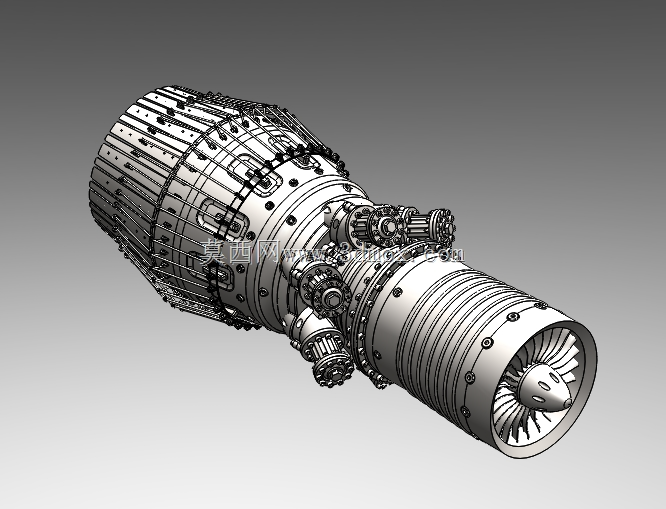

　　这套三维装配体还原的是一台大涵道比涡扇喷气发动机的完整机械构成，建模时把前端进气风扇、多级低压压气机、高压压气机、环形燃烧室、高低压涡轮段、尾喷收敛段以及外置附件传动机匣全部按真实装配约束串联起来，整机沿轴向呈细长回转布局，进气端大直径风扇整流锥朝前，尾部收敛喷管向后，外部沿机匣周向布置燃油泵、滑油泵、起动机、附件齿轮箱等附属组件，所有管路、安装节、引气接口均保留对应安装位置。

　　从实际装机场景来看，这类动力单元主要用于中型民航客机、大型货运无人机或者支线运输机的翼下吊挂安装，发动机工作时前端大风扇吸入外界空气，一部分气流经过外涵道直接向后喷出提供主要推力，内涵气流则逐级经过低压、高压压气机压缩，在环形燃烧室内与雾化燃油混合燃烧，高温高压燃气先后冲击高压涡轮、低压涡轮，涡轮通过同心长轴反过来驱动前端压气机与风扇旋转，完成整个热力循环。建模过程中特意把高低压双转子的同轴嵌套关系做了还原：高压轴连接高压压气机与高压涡轮，低压轴穿过高压轴内孔连接前端风扇与低压涡轮，两根轴各自支承在对应的滚动轴承支点上，轴承座固定在静子机匣的承力支板上，这也是航空发动机结构设计里最核心的转子动力学边界。

　　在安装边界层面，整机的最大径向尺寸出现在前端风扇机匣位置，向后经过压气机段、燃烧室段直径逐步收窄，到涡轮后机匣再过渡到尾喷管，整机轴向长度远大于最大直径，外侧吊挂安装节通常布置在核心机中段的承力机匣两侧，把发动机推力、过载载荷传递给机翼吊挂结构。外部附件机匣集中布置在核心机下方或者侧下方，预留的安装空间需要和飞机短舱内部轮廓、燃油管路、滑油管路、电气线束走向匹配，避免和短舱防火层、反推机构发生干涉。

　　结构设计上，压气机各级轮盘、叶片采用周向均布阵列，静子叶片和机匣做成可拆分单元，燃烧室采用环形腔体结构，火焰筒壁面预留大量冷却气孔，涡轮叶片则考虑高温工作环境带有内部冷却流道的建模表达。机匣分段采用法兰边对接，周向螺栓孔全部按阵列排布，拆解时可以从前到后依次拆分风扇模块、压气机模块、燃烧室模块、涡轮模块、附件传动模块，完全符合航空发动机单元体设计的维护思路——外场维护时不需要整台发动机返厂，单独更换故障单元体即可完成检修。

　　针对三维结构学习者而言，这套装配体可以直观展示航空发动机内部气流走向、转子支承方案、附件传动路径，也能用于短舱吊挂接口校核、整机拆装工艺演示、航空动力原理教学场景，在做飞机总体布置时可以直接把该发动机模型作为吊挂动力包，核对翼下离地间隙、短舱包覆空间以及相邻系统的安装干涉问题。
