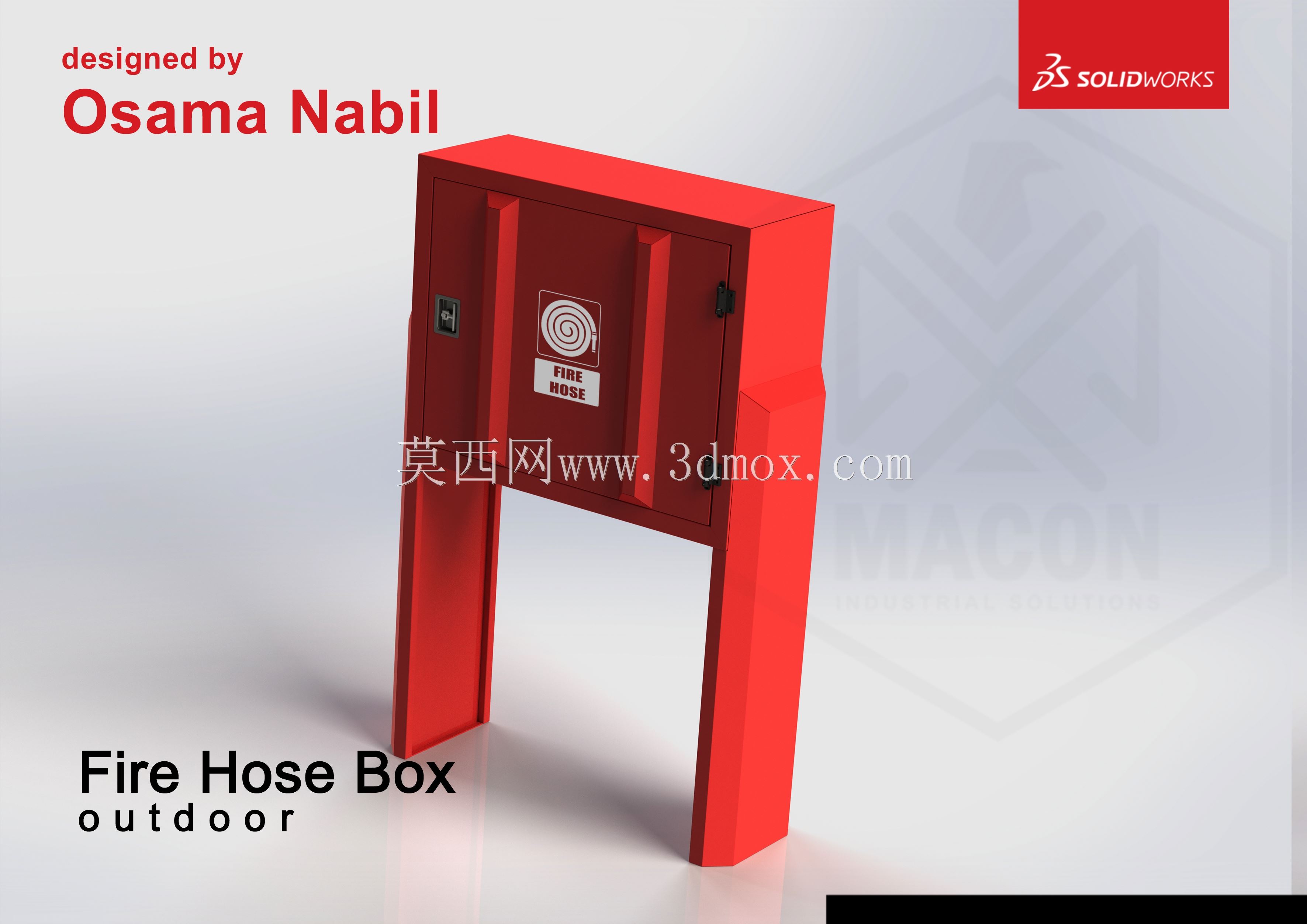

户外落地式消防水带收纳箱体结构

　　这套落地式消防水带箱主要服务于厂区室外通道、物流堆场、化工装置区周边以及大型建筑外墙消防点位，用来把消防水带、接口和配套阀件集中收纳在固定位置。与嵌墙式消防箱不同，该结构采用双立柱落地支撑，箱体离地形成明确安装高度，既避免地面积水直接浸泡箱门和内部器材，也能在露天或半露天环境中保持取用高度符合人工操作习惯。现场布置时，箱体通常靠近消火栓或消防供水接口，支架底部通过地脚紧固件与混凝土地坪连接，立柱外扩的受力路径可承受开关门冲击和日常碰撞，适合人员、叉车通行频繁的工业区域。

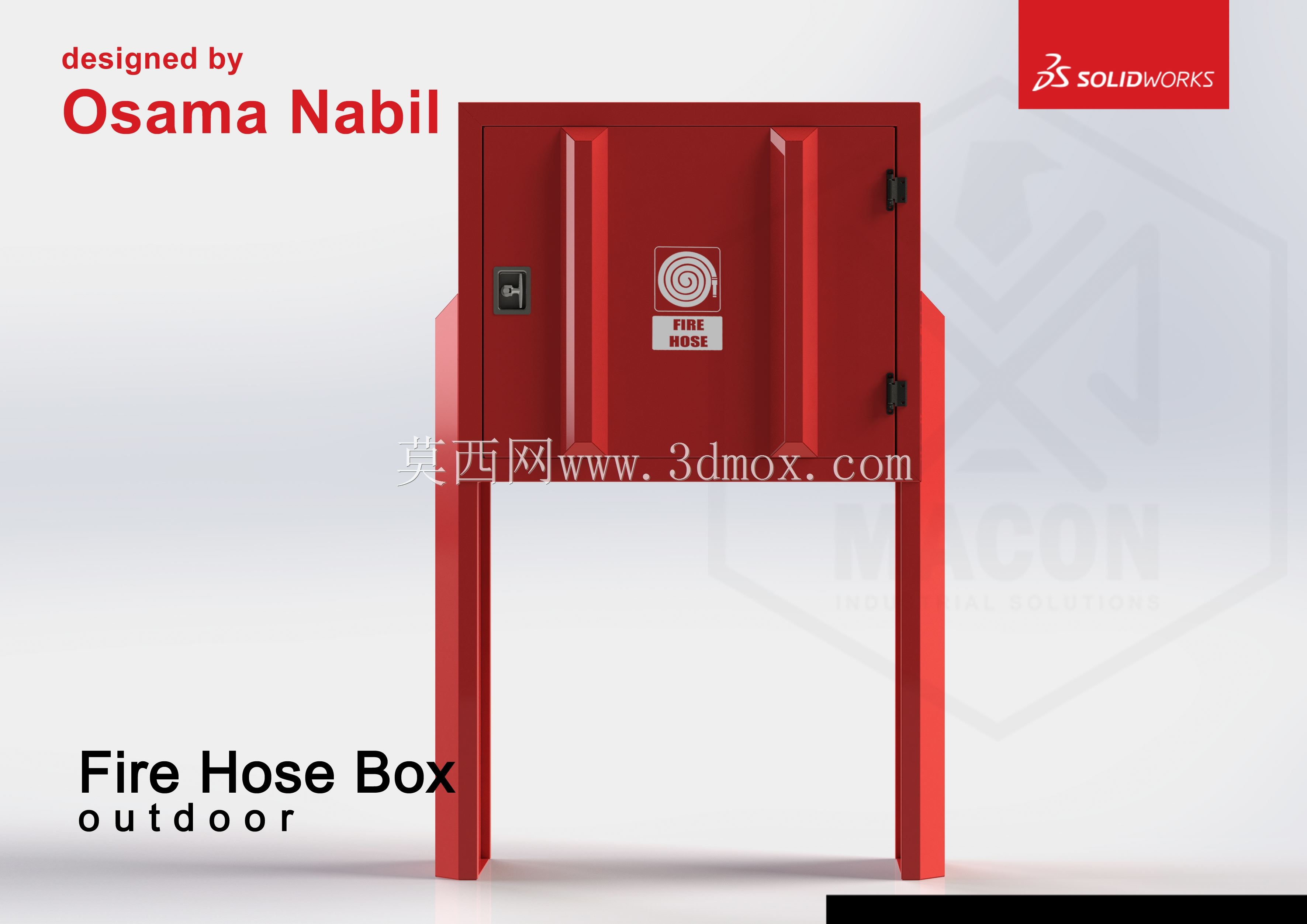

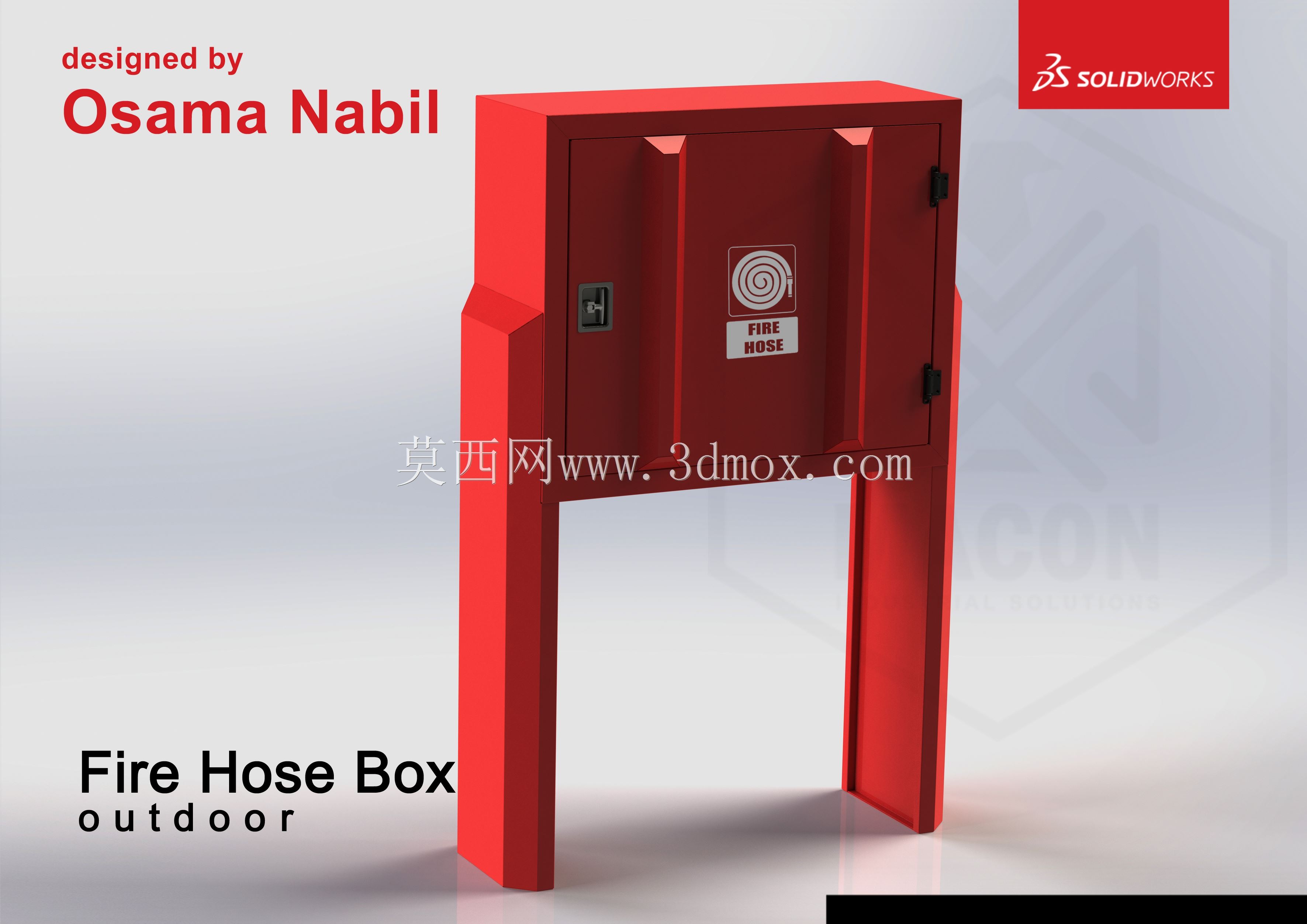

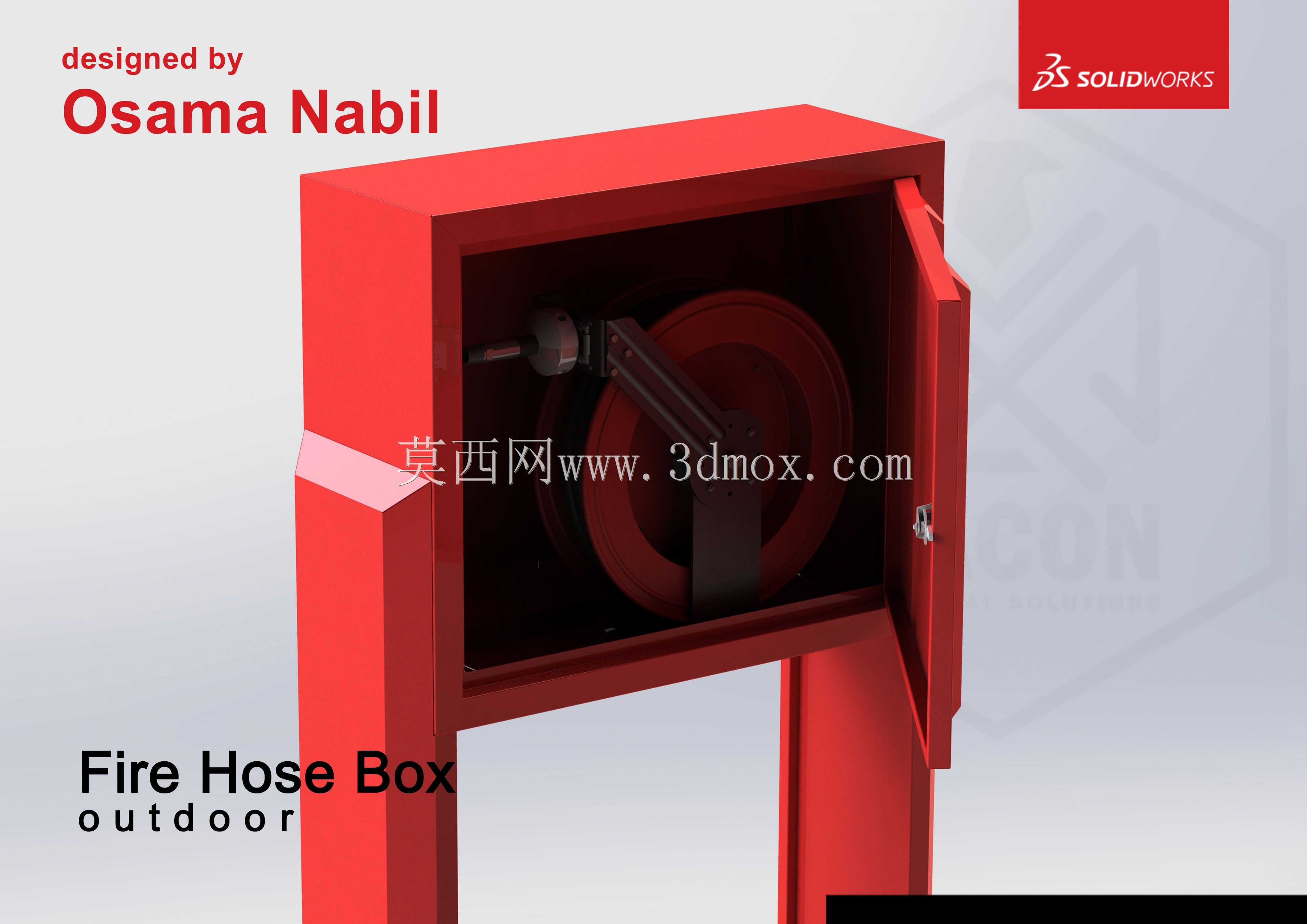

　　从功能上看，箱体核心任务是提供干燥、醒目的水带存放空间。箱门采用单扇外开形式，侧边布置铰链与锁扣，正面压印消防水带标识，红色外表面在工业环境中具有很高辨识度。门体关闭后可阻挡灰尘、雨水飞溅和杂物进入；开启后，内部空腔能够容纳盘卷或对折后的水带，消防员或现场应急人员可快速取出并连接供水接口。箱体两侧的竖向加强造型并非单纯装饰，而是在薄钢板折弯条件下提高门板刚度，减少大面积薄板在风压、碰撞和长期日晒下产生的凹陷与变形。

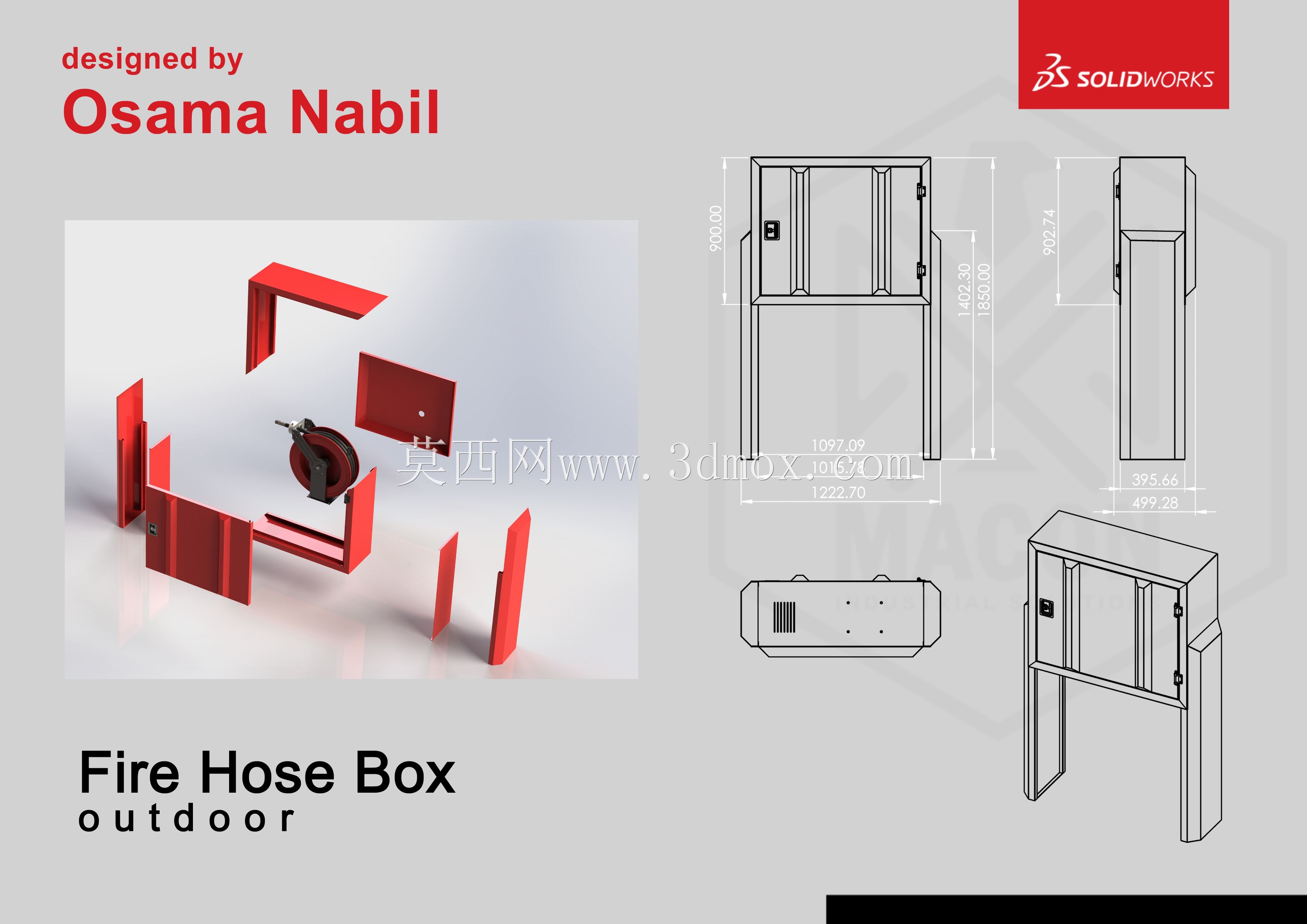

　　结构设计围绕钣金工艺展开。箱体主体可拆分为门板、后背板、左右侧板、顶底板以及两根落地支腿，各部分通过折弯、焊接或紧固件组合。板厚取2mm级别时，箱体在自重、门板开合和外部轻微冲击之间能够取得较好平衡；过薄会导致门框区域颤动，过厚则增加材料消耗和焊接变形。门板边缘宜设置折边或内翻边，以提高截面惯性矩；门框与箱体搭接处需要保留均匀间隙，兼顾涂装层厚度和开门运动干涉。支腿与箱体下部连接时，应把载荷从侧板传递到立柱，再经由底板扩散到地面，避免仅靠薄板侧壁承受弯矩。

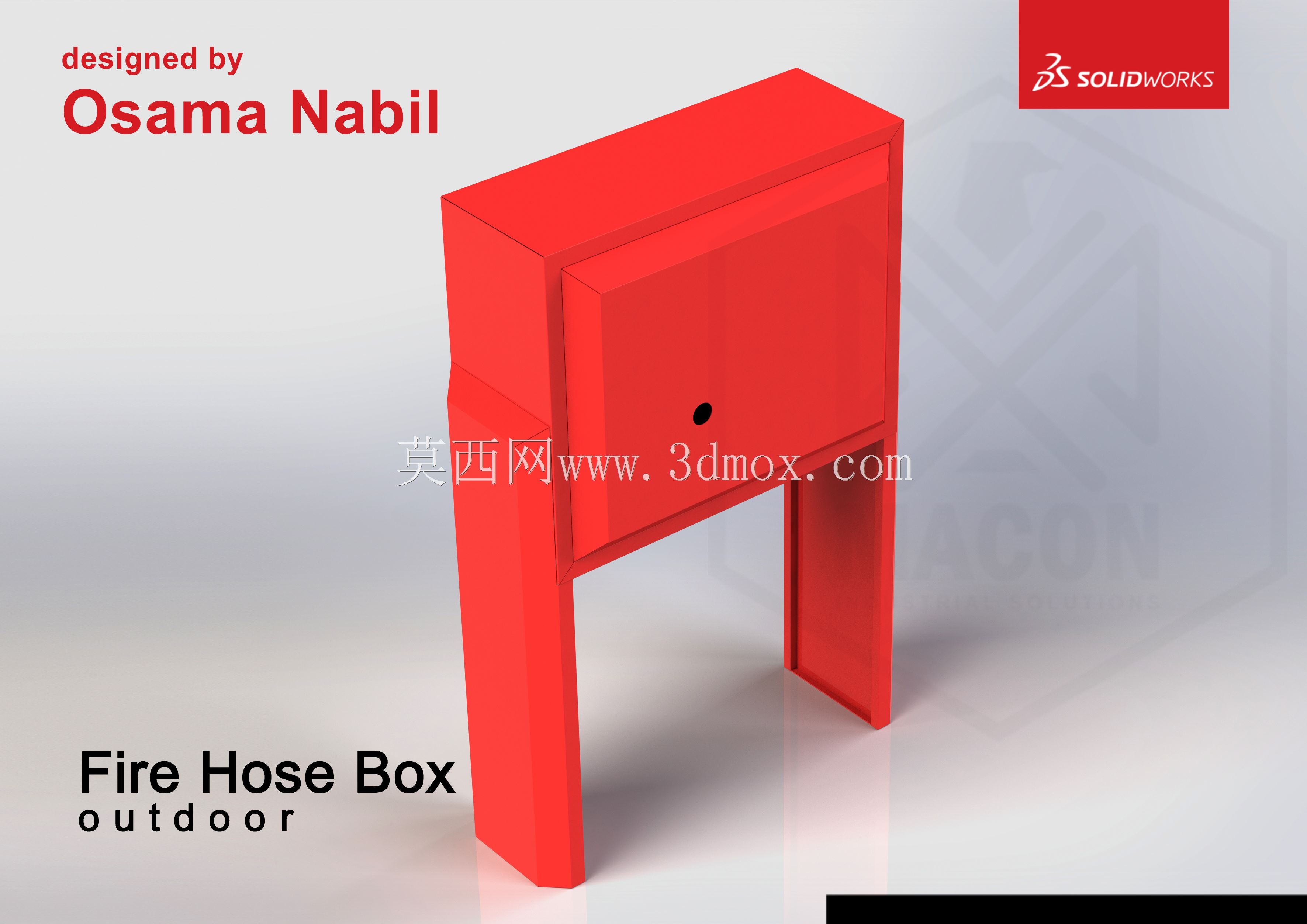

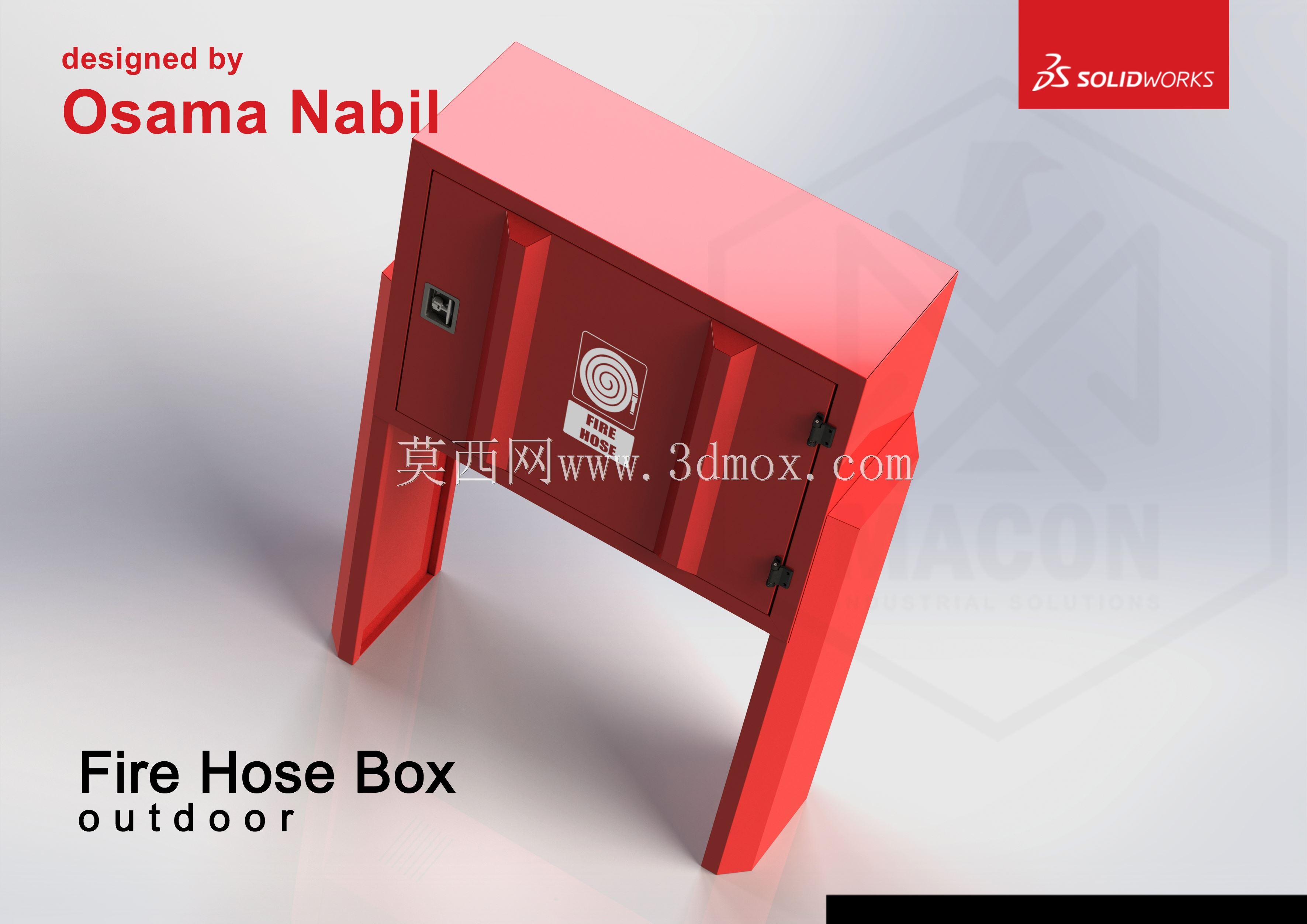

　　外形边界方面，上部箱体为近似矩形封闭空间，前方箱门覆盖主要开口，下部两根支腿前后方向具有一定宽度，用于保证落地稳定性。安装时需核对箱门全开回转范围，门前不得布置管道、货架或设备基座；支腿底板应预留地脚孔，孔位与现场预埋件或膨胀螺栓对应。若设置在多雨区域，可在顶部增加外伸檐边或在门板内侧增设挡水折边，使雨水沿外侧流下而不进入箱内。若靠近通道转角，还应复核叉车转弯半径和货物堆放边界，防止支腿被横向撞击。

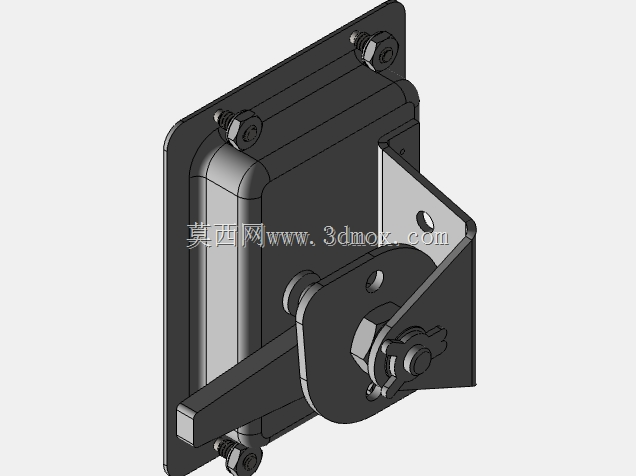

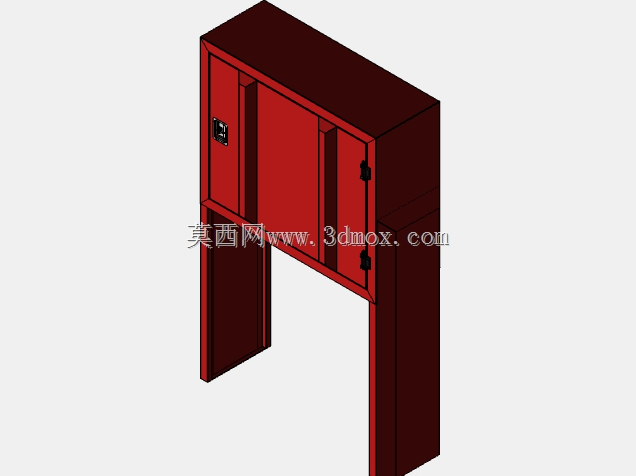

　　建模时应优先按钣金件逻辑建立折弯线、内R和展开余量，而不是把整体当作单一实体处理。门板铰链轴、锁具安装孔、标识凹陷区域和支腿底板孔位都需要保留清楚，因为这些特征会直接影响后续出工程图、激光切割和折弯工序。箱体内部可根据实际需求加入水带挂架、接口定位卡或简单隔板，但不应阻碍水带快速抽出。对于需要焊接的支腿连接处，模型中应体现贴合面和焊缝空间，避免现场装配时出现侧板与立柱错位。

　　从选型角度看，该结构适合需要独立落地安装、又不便进行墙体暗装的消防点位。设计重点不在复杂传动，而在耐候防护、开门可达性、钣金刚度和现场固定可靠性。箱体颜色、标识和门扣位置应符合消防器材快速识别的要求，支腿高度则要结合地面坡度、积水深度和人员取用来确定。整体结构简洁，加工门槛低，便于按不同场地调整支腿高度、箱体宽度和内部挂装方式，是工业室外消防设施布置中较实用的钣金箱体方案。
