航天器天线弹簧滑块展开机构

　　星载可展开天线在发射段受整流罩包络约束，入轨后又必须形成足够大的反射面口径，因此反射面常被分割为若干六边形蜂窝板，通过周边桁架与联动展开机构实现收拢—锁定。这套弹簧滑块机构正是围绕六边形面板之间的顺序展开而设计：它不追求单一部件的高刚度，而是把弹簧储能、滑块导向、铰链转动和锁钩到位几个动作耦合在同一条运动链里，让多块面板按照预定相位依次离开收拢位置，避免相邻板边、馈源支杆和张紧索发生干涉。

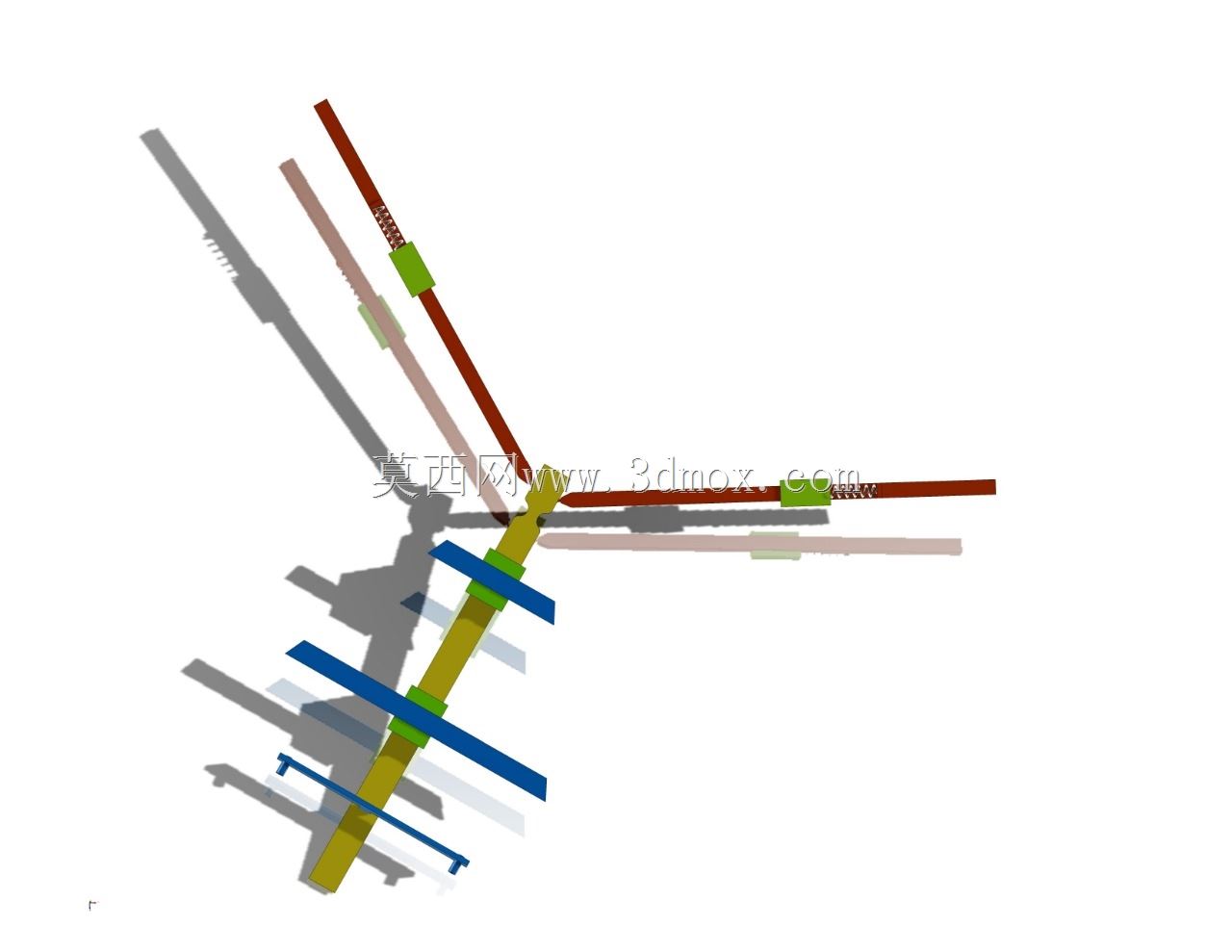

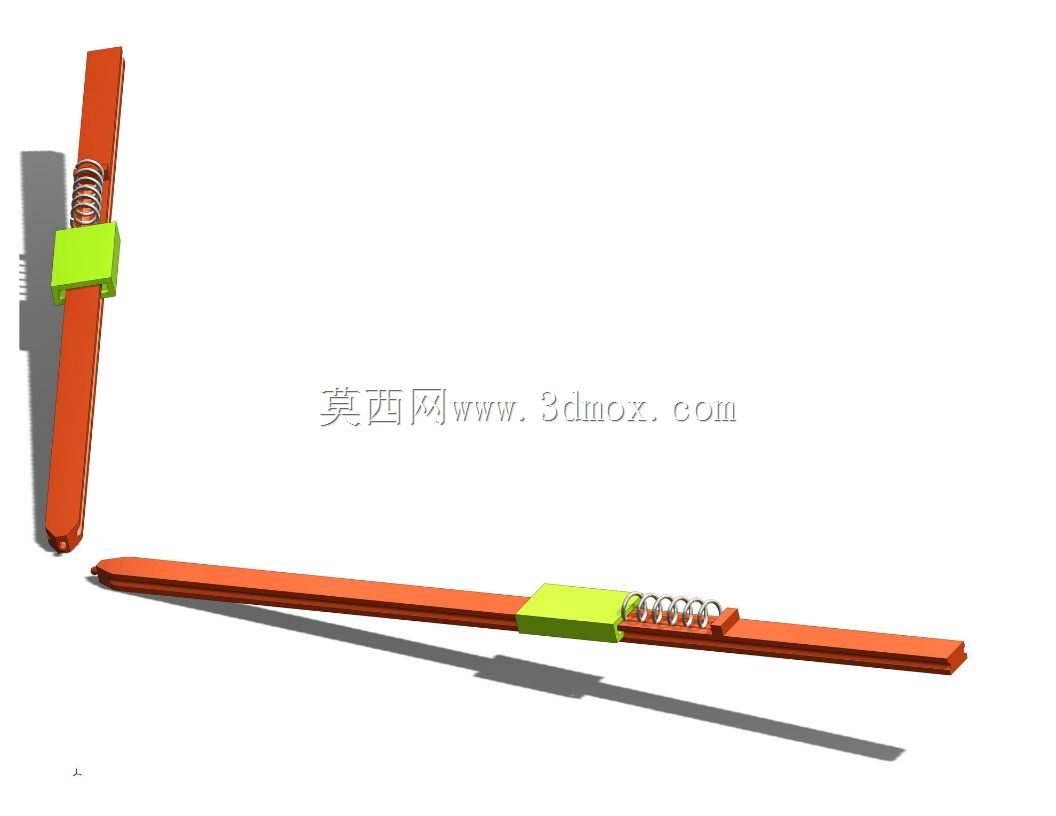

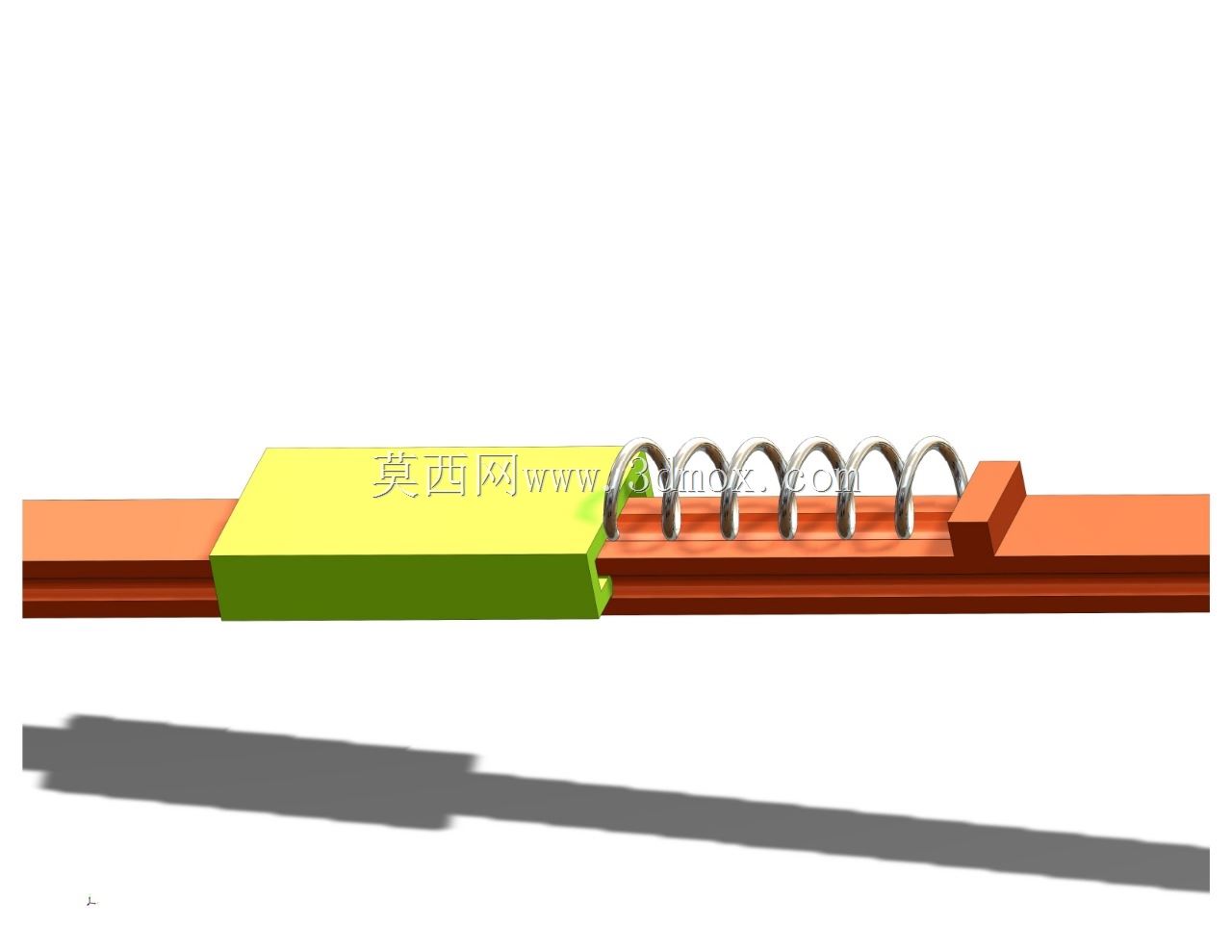

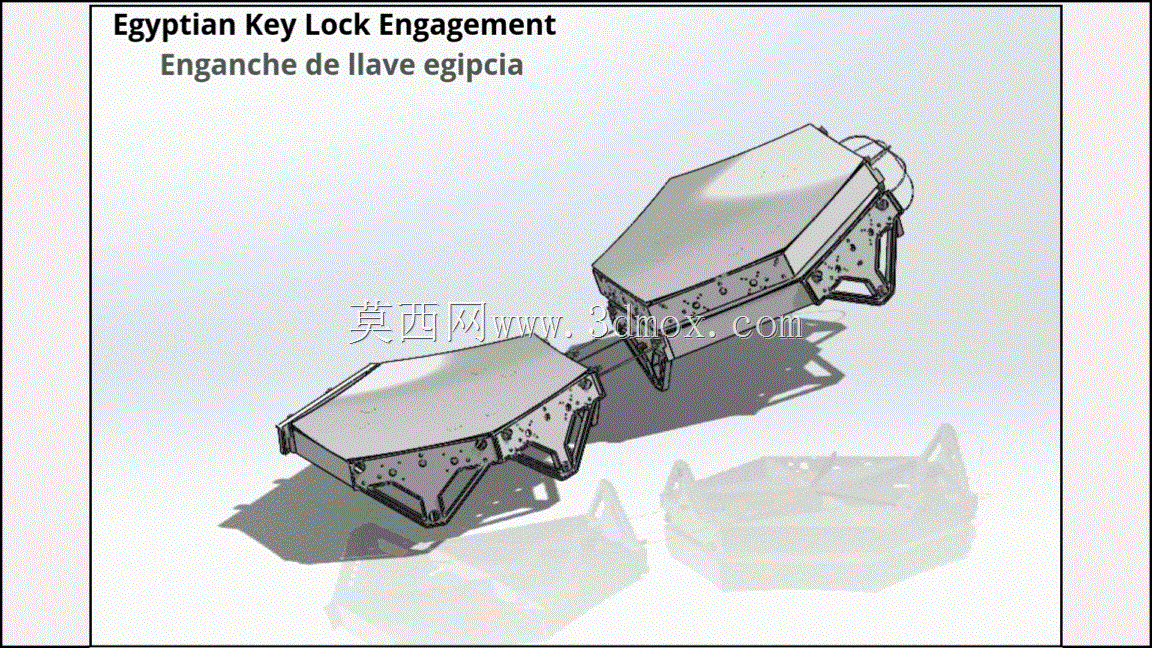

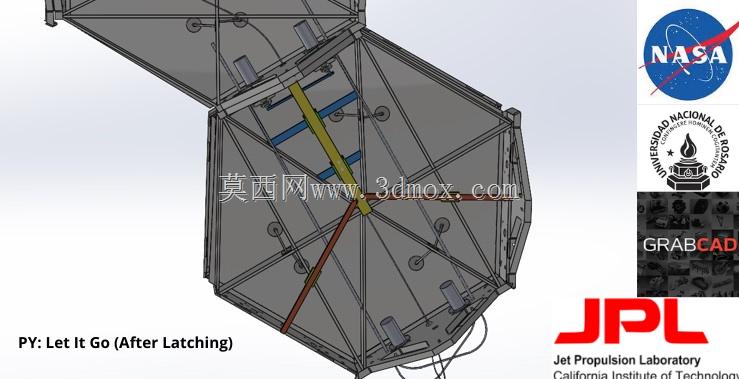

　　从使用场景看，机构工作在真空、温差大且无法在轨维护的环境中，地面装调后要经历振动、冲击和热变形考验。因此设计上把展开动力主要交给储能弹簧，弹簧沿斜向布置在面板背部的桁架节点之间，释放时推动滑块沿导轨移动；滑块再通过短连杆把直线位移转化为铰链转角。这样做的好处是力传递路径清晰，弹簧力不需要直接作用在铰链轴上，铰链处可保留较小的摩擦半径，而滑块承担导向和侧向限位，展开末段还能利用导轨几何变化降低速度，配合锁钩完成“Let It Go”式到位锁止。

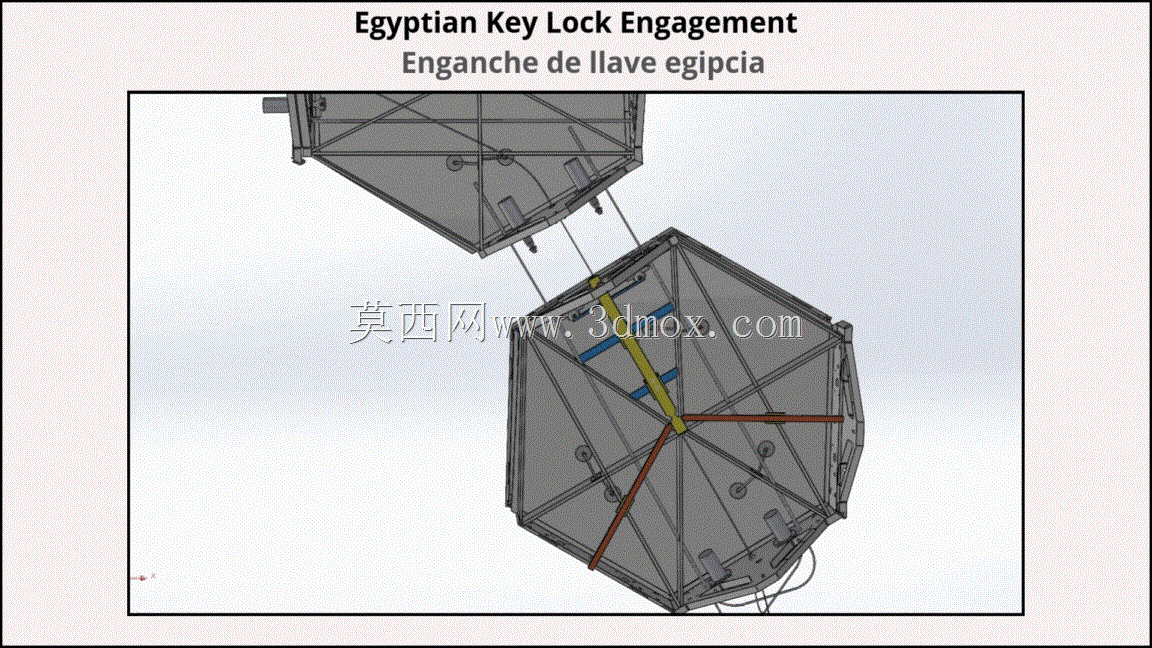

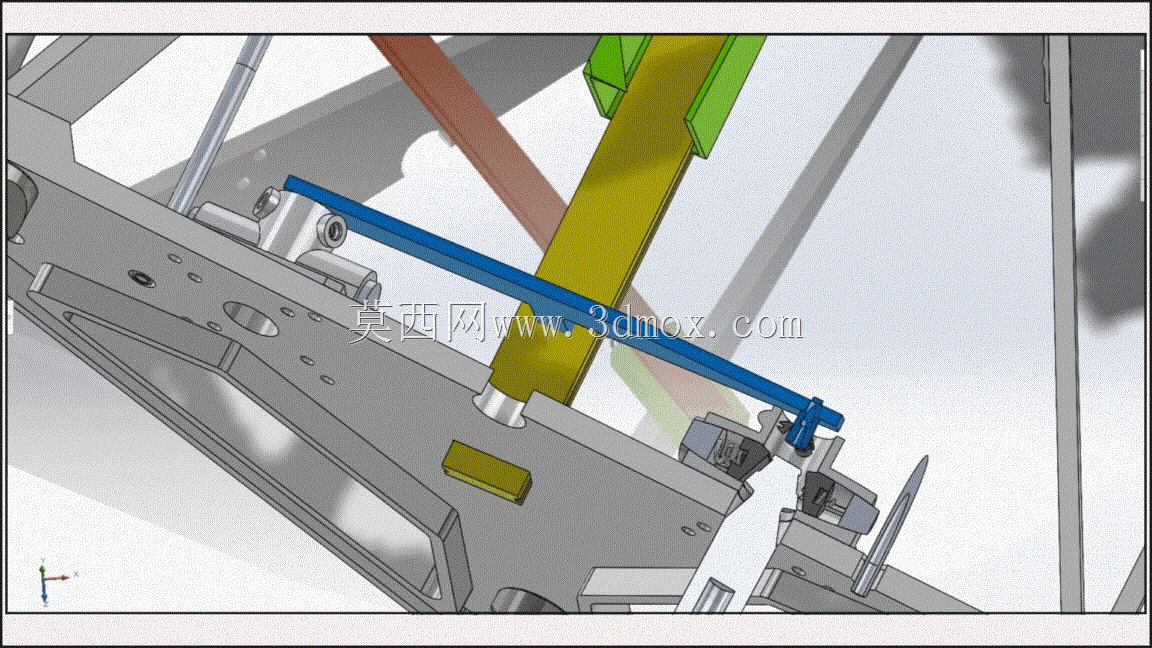

　　结构外形随六边形反射面的折展而变化。收拢状态下，多块面板像折扇一样叠合，背部杆件、弹簧和滑块均落在面板厚度与边框围成的狭窄区域内；展开后，六边形板边彼此对接，滑块停在导轨末端附近，连杆与桁架形成稳定的三角形支撑。建模时需要特别关注安装边界：弹簧两端铰接点不能侵入蜂窝夹芯区域，应落在边框加强节点或金属埋件上；导轨与面板背面之间要留出滑块厚度、公差和热膨胀间隙；锁钩与锁座的啮合面需同时满足接触面压、回弹间隙和装配可调性。

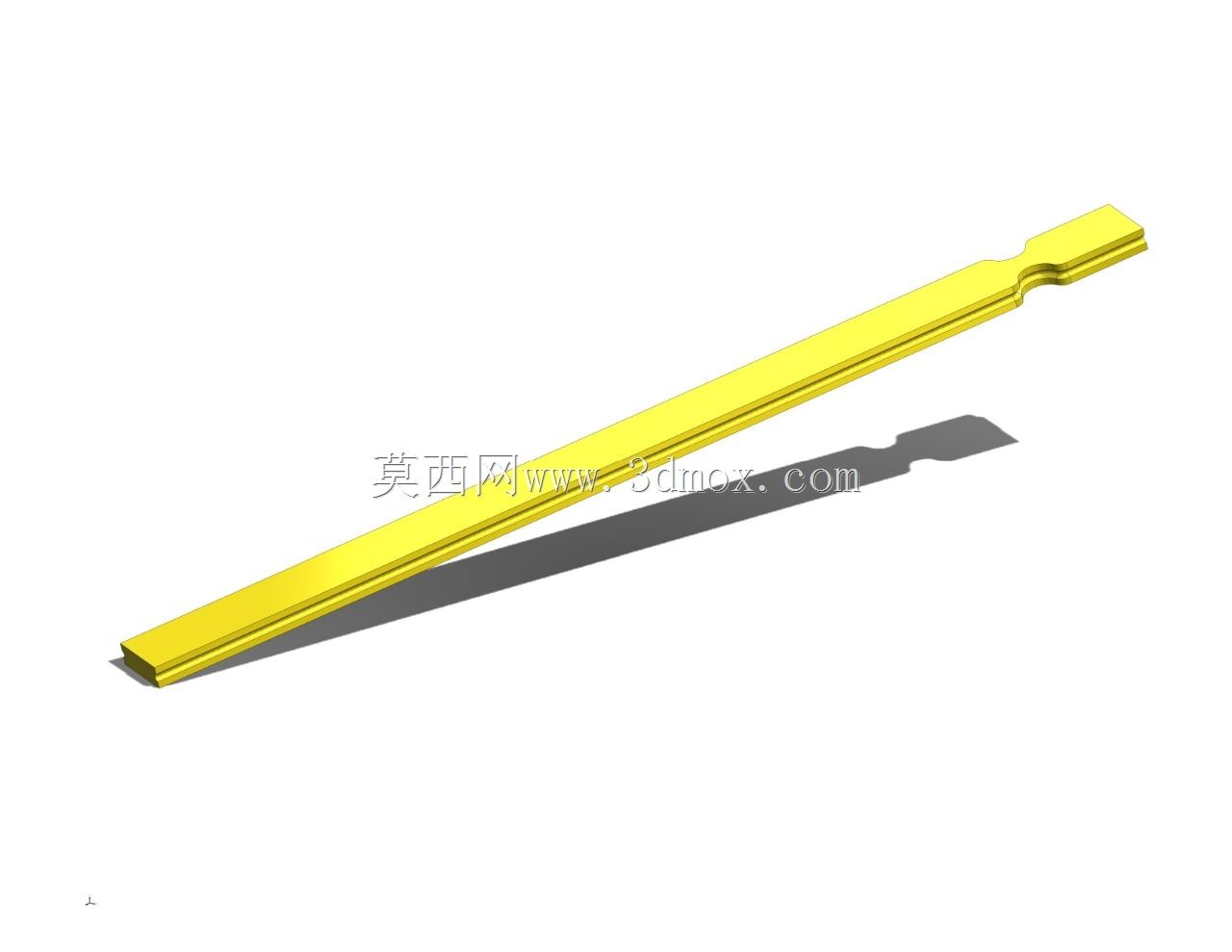

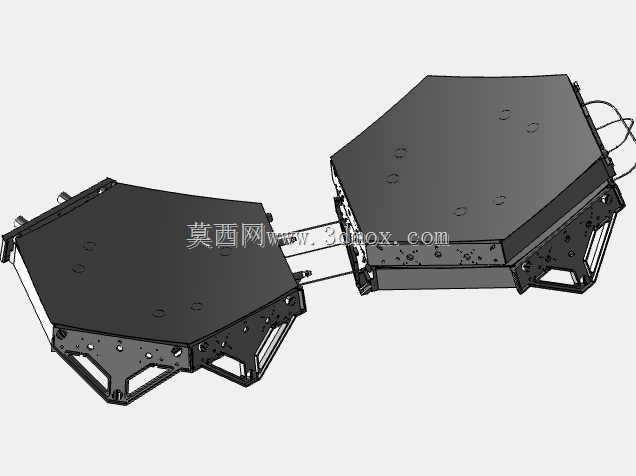

　　面板本身采用六边形构型，有利于拼接成近似抛物面或平面阵，并使相邻边的铰链数量均衡。背部桁架不是简单装饰，而是把展开载荷分散到多个节点：斜杆承受拉压，边框承受弯矩，滑块导轨则要抵抗弹簧偏置引起的侧向力。若导轨跨距过长，滑块在低温摩擦增大时可能出现卡滞，因此工程上通常控制导轨长细比，并在滑块两侧设置耐磨接触面或低摩擦衬垫，使机构在润滑受限条件下仍能完成单次可靠展开。

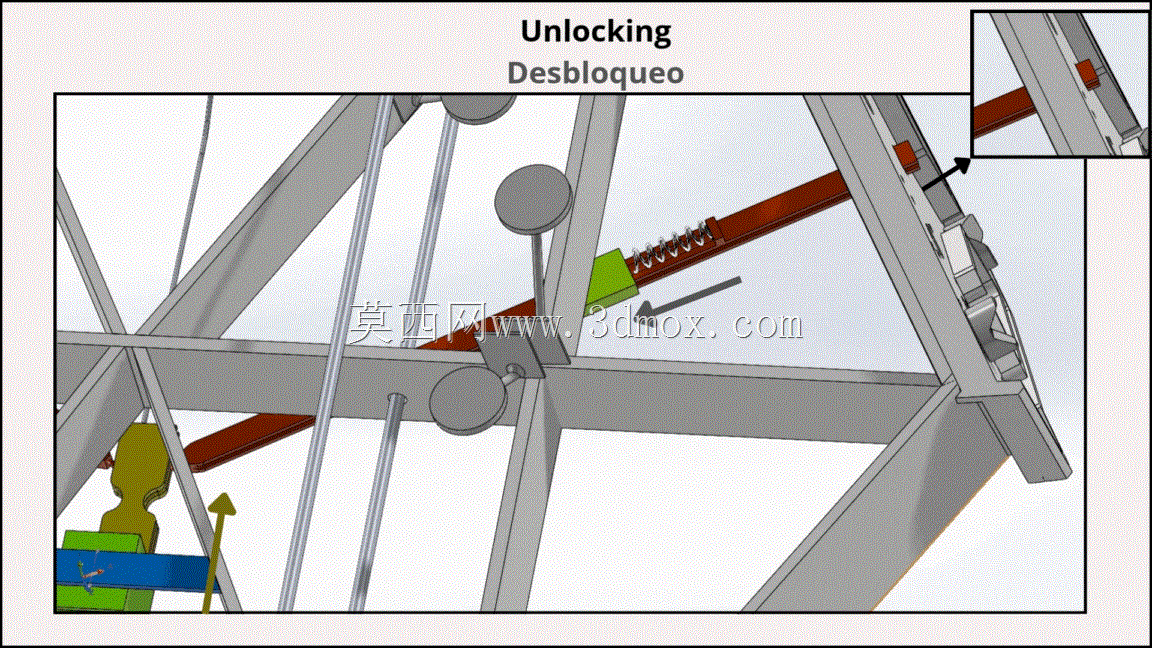

　　运动校核的重点在顺序而不是单帧位置。展开初期，弹簧力大、机构角速度低，锁钩应保持约束，防止被相邻面板提前释放；中期滑块快速移动，连杆推动铰链转动，此时板边间隙最小，需要检查电缆、索网和接插件是否随动；末段滑块进入导轨缓变段，机构动能被几何约束和阻尼吸收，锁钩落入锁座后形成刚性连接。三维建模中应把弹簧自由长度、预紧变形、滑块行程、铰链转角和锁钩重叠量放在同一装配骨架里联动验证，任何一个参数单独合理都不代表整个展开序列可靠。

　　该类机构还体现了航天结构设计的典型取舍：为了轻量化，杆件多采用薄壁或中空截面；为了减少主动控制，展开过程依赖机械储能和几何同步；为了适应热变形，连接点处保留必要间隙而不是盲目焊死。对结构工程师而言，模型不仅要呈现弹簧、滑块、锁钩和桁架的外观，更要表达收拢包络、展开轨迹、载荷传递和锁定后的边界条件，这样才能在方案评审、公差分配和地面试验夹具设计中直接使用。
