管道抱装式多工位作业集成装置

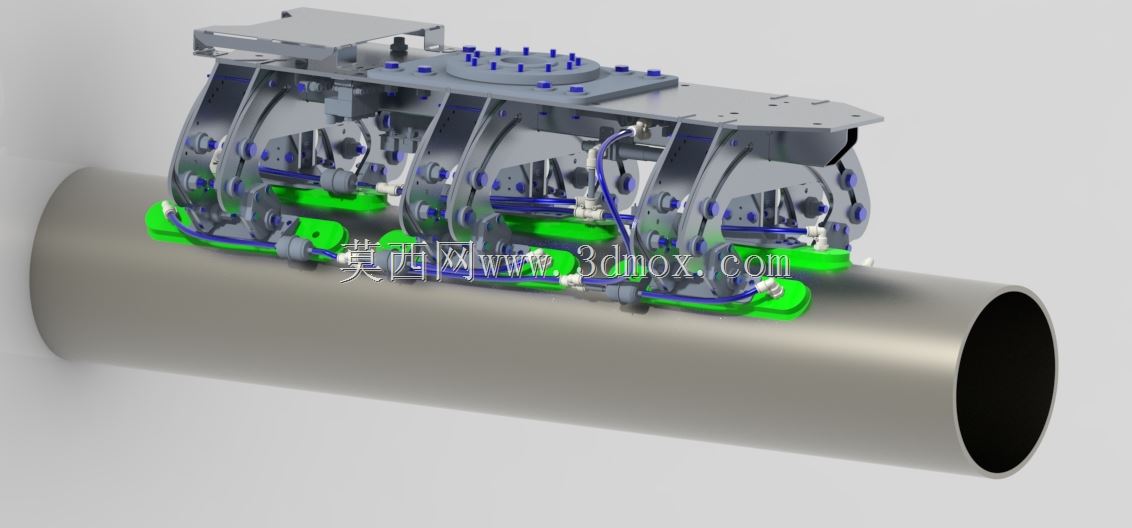

　　这套装置的核心设计目标，是在大口径工业输送管道的外壁完成抱持定位，为沿管线排布的多组作业执行单元提供稳定的安装基准，整套结构跨坐在圆柱形管体上方，底部的绿色贴合垫块直接和管道外壁曲面接触，避免刚性金属件直接刮伤管道防腐层，同时分散夹紧载荷，防止局部应力集中造成管壁凹陷。

　　从现场使用场景来看，这类结构常见于长距离油气输送管线、市政大口径给排水管道、化工物料输送管网的在线作业工位，不需要在管道上额外焊接支座或者打孔，就可以把整套作业模块固定在管线指定位置，适配野外管线临时作业、厂区管线定点改造的安装需求，作业完成后可以松开夹紧机构沿管道轴向移位，重复部署到下一个作业点位，不会对原有管线的本体结构造成永久性破坏。

　　整套装置的主体框架采用双侧对称的弧形立板拼接而成，框架的内轮廓弧度和下方管道的外壁曲率做了匹配校核，多组横向连接梁把左右两侧的立板锁为整体，保证框架在承受作业反力的时候不会出现侧向张开变形。框架上分层布置了三组独立的执行模组，每个模组都自带独立的驱动、传动和执行端，模组之间通过硬质管路布设流体或者控制线路，蓝色的管线沿框架内侧走线，用管卡固定在立板预留的安装孔位上，避免作业过程中管线晃动剐蹭管道表面。

　　底部的夹紧单元采用浮动式压脚设计，绿色的高分子垫块做了和管道曲面贴合的弧面，压脚和框架之间预留了小范围的浮动间隙，当管道外壁存在轻微的椭圆度误差、或者表面防腐层厚度不均的时候，压脚可以自适应偏转，让整个垫块面完全贴紧管壁，不会出现线接触导致的压强过大问题。夹紧力通过框架上的调节构件同步传递，左右两侧的压脚进给量保持联动，保证整套装置的重心始终落在管道的轴心正上方，不会出现偏载侧翻的隐患。

　　设计阶段首先要敲定的边界条件就是适配管道的外径范围，整套装置的底部跨距、弧形垫块的曲率、压脚的伸缩行程都围绕目标管径做参数化匹配：当管道外径在适配区间内变化时，只需要更换对应曲率的垫块、调整压脚的进给行程，不需要改动上部的主体框架和执行模组，大幅提升了整套装置的管径适配能力。安装的时候只需要把装置从管道上方吊放到位，让底部垫块初步落在管壁上，再同步锁紧两侧的夹紧构件，全程不需要管道两端做断开处理，带线安装的效率远高于传统的焊接支座式作业平台。

　　上部的执行模组安装面预留了标准化的螺孔阵列，不同功能的作业头——比如管道外壁检测探头、防腐层喷涂机构、环向切割刀具、焊缝打磨单元——都可以直接通过螺栓固定在安装面上，模组之间的位置间距可以沿框架上的长圆孔调整，对应不同作业工序需要的工位间隔。框架顶部还预留了一块平整的附属安装板，可以搭载控制盒、信号采集模块或者小型动力源，不用额外在现场搭设支架放置配套电气部件。

　　结构受力层面，整套装置的作业载荷最终都通过底部压脚传递到管道外壁，设计时对框架立板做了折弯加强处理，在受力集中的铰接点位加装了加厚衬套，承受夹紧反力和作业振动的部位都做了筋板补强，避免长期循环载荷下出现结构疲劳。走线路径全部避开了作业端的运动行程范围，管路的弯曲半径满足流体输送或者气动控制的最小要求，接头部位都留了足够的操作空间，后期维护的时候可以快速拆换管线而不需要拆解整个主体框架。

　　现场部署时还要校核管道的承载能力，确认装置总重量加上作业动载之后，管道的支撑跨距不会出现过大挠曲，对于架空铺设的管线，可以在装置就位的位置下方临时增设辅助支撑，进一步降低管线的受力负荷。整套结构没有复杂的定制铸造件，绝大部分构件都采用板材折弯、标准型材拼接和通用标准件组装，加工制造成本低，现场维修更换备件也十分便捷。
