ArduinoUnoCH340USB-B型开发板

　　在嵌入式开发、教学实验、小型自动化控制以及原型验证场景中，Arduino Uno 是使用频率很高的一类开源硬件平台。该三维模型对应 Uno Rev3 的低成本版本，核心通信方案采用 CH340 USB 转 UART 芯片，USB 接口形式为 B 型插座。与使用原装 USB 转串口芯片的版本相比，CH340 方案在保持基本下载、串口通信和供电功能的前提下，更适合批量教学、课程实验和低成本控制项目使用。

　　从实际用途看，这块开发板主要承担微控制器最小系统、外设扩展和程序验证三类任务。板上 ATmega 主控负责运行用户程序，数字 I/O 与模拟输入引脚通过两侧排针引出，可连接按键、指示灯、继电器、传感器、舵机、显示屏以及各类执行模块。USB-B 接口一方面用于向板卡下载程序，另一方面提供串口调试通道；直流电源座则用于外接电源，在脱离电脑后独立运行。对于结构工程师而言，这类板卡并不只是电气元件，在设备外壳、控制盒、教学实验台和小型自动化装置设计中，它的外形、接口位置和安装孔位都会直接影响内部布局。

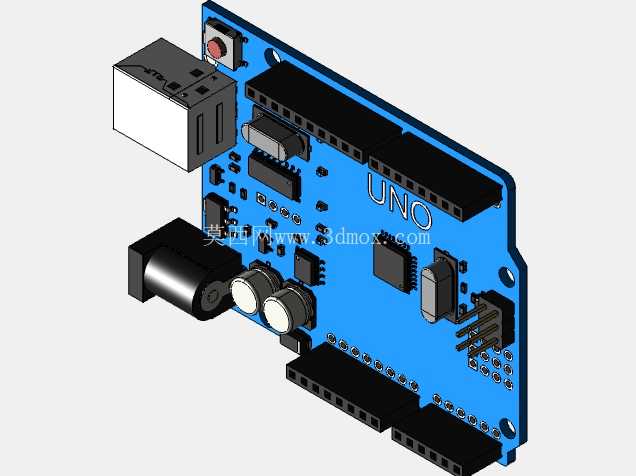

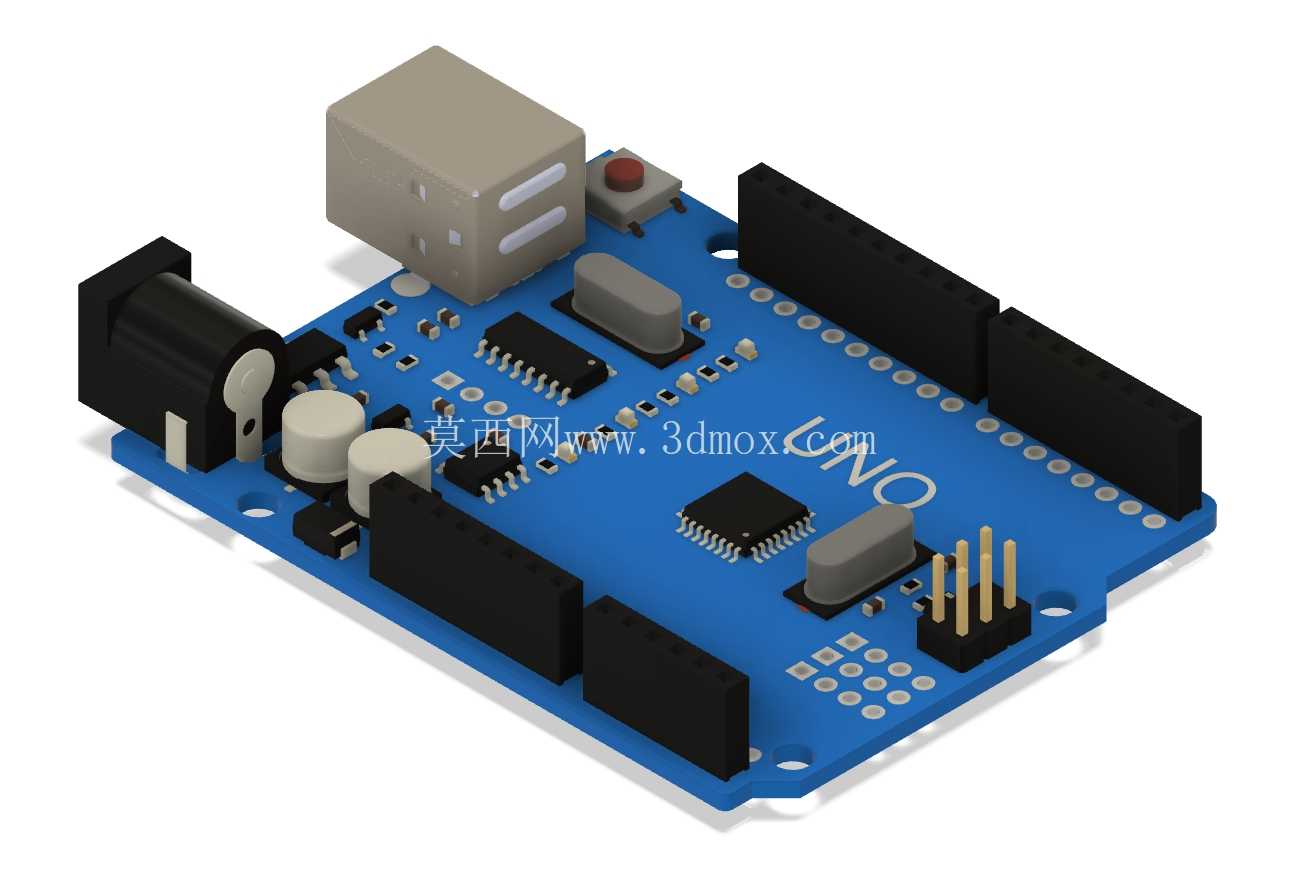

　　模型在外形表达上保留了开发板的主要结构特征：蓝色 PCB 基板、黑色电源与信号排座、USB-B 金属接口、直流电源插座、复位按键、晶振、CH340 通信芯片、主控芯片、电容电阻以及电源指示相关元件均有体现。板卡四角设置安装孔，用于通过铜柱或螺钉固定在壳体、支架或设备底板上。进行结构布置时，需要在板卡四周预留插拔空间，尤其是 USB-B 接口一侧，应保证数据线插头能够顺利插入和拔出；直流电源座一侧也要考虑圆柱形电源插头的旋转与插拔余量。两侧排针上方若叠加扩展板，应预留堆叠高度，避免与外壳内壁、线束或相邻模块发生干涉。

　　设计思路上，该板延续 Uno 系列标准化布局，接口位置和引脚排列具有较强兼容性。USB-B 接口位于板边，便于设备面板开孔或外接数据线；电源座与 USB 接口分居板边不同位置，使两种供电方式的线束走向更清晰。多组黑色排座沿板边长向布置，既方便跳线连接，也适合插接传感器扩展板。板面上贴片元件与直插元件混合分布，三维建模时需要区分元件高度：排座、USB 接口和电源插座属于较高元件，决定设备内部最小净高；贴片电阻、电容和芯片高度较低，但在紧凑外壳设计中仍需保留焊盘与元件本体的安全间隙。

　　从安装边界看，开发板属于平板式电控模块，固定时不宜只依赖排针或接口支撑，应优先利用四角安装孔进行机械固定。若设备存在振动，可在螺钉与板孔之间增加绝缘垫圈，并使用铜柱控制板底间隙，避免焊点接触金属底板。外壳设计时，USB、电源座和复位按键的位置需要与面板开口对应；若开发板封闭在盒体内，还应考虑 CH340、稳压器等器件的散热空间，不宜将高元件紧贴壳体。线束出线方向建议沿板边规划，减少飞线跨越排针区域，以免影响扩展模块插接。

　　在三维结构设计中，该模型可用于控制盒空间校核、教学装置装配演示、自动化设备电控布局以及开源硬件项目的外观验证。使用时可将板卡作为标准电子模块导入整机装配，重点检查安装孔间距、接口朝向、排针高度、外接线缆弯曲半径以及上下层扩展板的堆叠关系。对于需要自行绘制外壳或安装支架的工程师来说，模型能够直观呈现板上高元件的分布，帮助在设计早期发现接口干涉、装配空间不足和维护不便等问题。

　　整体而言，CH340 版本 Arduino Uno USB-B 开发板结构简单、接口明确、扩展方式成熟，适合作为嵌入式控制项目的基础硬件。三维模型不仅还原了蓝色电路板和主要元器件的外观，也保留了结构设计中最需要关注的接口、排座、安装孔和元件高度信息，能够为设备内部布局、外壳开孔、安装固定以及教学展示提供直接参考。
