蛋托式纸浆模塑内衬包装结构

　　该结构面向生鲜蛋类、玻璃瓶体、化妆品瓶罐及小型易碎件的周转与零售包装场景，采用纸浆模塑一体成型思路，将承载、定位、缓冲和堆叠功能集中在同一托体上。与平面纸板或简单隔片不同，模型在底部布置连续的锥形凹窝，凹窝之间通过加强筋和过渡圆角连接，使单件物品被限制在独立腔位内，运输过程中的横向碰撞不会直接传递到相邻产品。

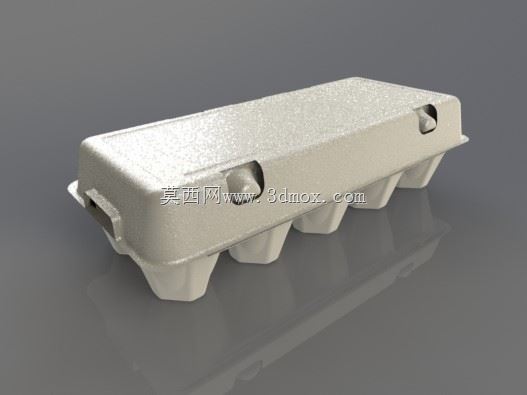

　　从实际用途看，这类托盘既可以作为蛋盒内托，也可通过调整凹窝曲率用于香水瓶、精华液瓶、试剂瓶或小型玻璃容器的缓冲包装。上盖与底座采用扣合关系，侧边设置卡扣和翻边，闭合后能够限制盖体滑移；端部保留手指取放和开合所需的缺口，便于人工装箱、拆盒与商超陈列。模型表面呈现纸浆纤维成型后的细微粗糙质感，结构边缘没有尖锐薄壁，符合湿压或干压纸浆模具脱模时对拔模斜度和圆角过渡的要求。

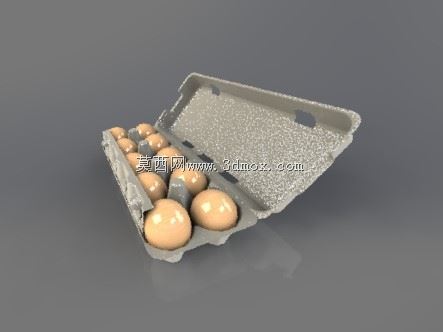

　　设计时首先要确定被包装物的最大外轮廓。以蛋类为例，凹窝深度需要覆盖蛋体下部约三分之一到二分之一的高度，窝口直径略小于蛋体最大直径，靠纸浆材料的轻微弹性实现卡持；若用于瓶类，则凹窝应围绕瓶底或瓶身薄弱段设置环形支撑，避免局部点接触造成应力集中。相邻腔位之间不宜采用完全平直的隔板，而应保留波浪形加强肋，一方面提高托体抗弯能力，另一方面在受到冲击时通过肋条变形吸收能量。

　　外形边界上，托盘为长条矩形布局，腔位沿长度方向等距排列，宽度方向根据产品直径设置单排或双排。底座外缘需要略低于支撑窝底，使托盘放置在输送带、货架或纸箱内时由周边边框和底部凸台共同接触，而不是让易碎品直接承压。盖体顶面保持较大平面，利于贴标、堆码和自动包装线吸附；盖沿与底沿之间设计重叠边，既可以防止灰尘进入，也能提高闭合后的整体扭转刚度。

　　安装与配套边界主要体现在纸箱和自动化线体适配。托盘外宽应小于纸箱内宽，并保留纸板厚度、装箱间隙和公差补偿；长度方向需考虑多托并列时的累计误差。若进入自动装盒设备，托体两侧应有稳定的夹持面，底部不能出现过大悬空区域，否则吸盘取放或机械手搬运时容易产生翘曲。堆叠时，上一层托盘的底部凸台应落入下一层盖体或边框的定位区域，避免高位码垛后滑移。

　　结构建模过程中，凹窝、侧壁、盖体和卡扣不能按孤立实体处理。纸浆模塑件壁厚通常较均匀，三维设计时应先建立整体分型面，再通过抽壳、偏移和圆角处理形成连续薄壁。开孔与扣位周围要增加局部材料厚度或弧形加强边，防止湿坯成型、干燥收缩和脱模时开裂。底部支撑脚与窝体之间的过渡区是受力关键，圆角过小会在跌落冲击时产生折痕，圆角过大则可能压缩有效容纳空间，需要在产品直径、托体高度和缓冲行程之间平衡。

　　该方案的核心价值在于用可回收纤维材料形成近似定制化缓冲型腔。相比发泡塑料，纸浆托体在堆叠状态下仍能保持通风，受潮后可通过结构边框维持基本形状；相比吸塑内衬，其侧壁和底部更容易做出深腔加强结构。对于结构工程师而言，后续改型重点集中在腔位数量、窝深、扣合量、堆叠高度和边框宽度上，只要保持拔模方向一致、壁厚过渡平顺、承力路径连续，即可快速衍生出适配不同瓶罐和蛋类规格的系列化包装托。
