大直径电缆滚动收卷打捆工装结构

　　这套结构面向外径20至50毫米的粗电缆收卷、排线与打捆工序，整体采用卧式双轴承座支撑长卷筒的布局，适配车间内成卷线缆转运前的规整作业。粗电缆自身刚度大、单米重量高，普通轻型收线架在满卷状态下容易出现轴系挠曲、支座晃动的问题，因此底座采用整块焊接箱型梁框架，两侧支撑立板通过加厚筋板与底板连为一体，底板四周预留地脚安装孔，可直接锚固在车间混凝土地面，也可搭配减震垫安装在移动工位台车上。

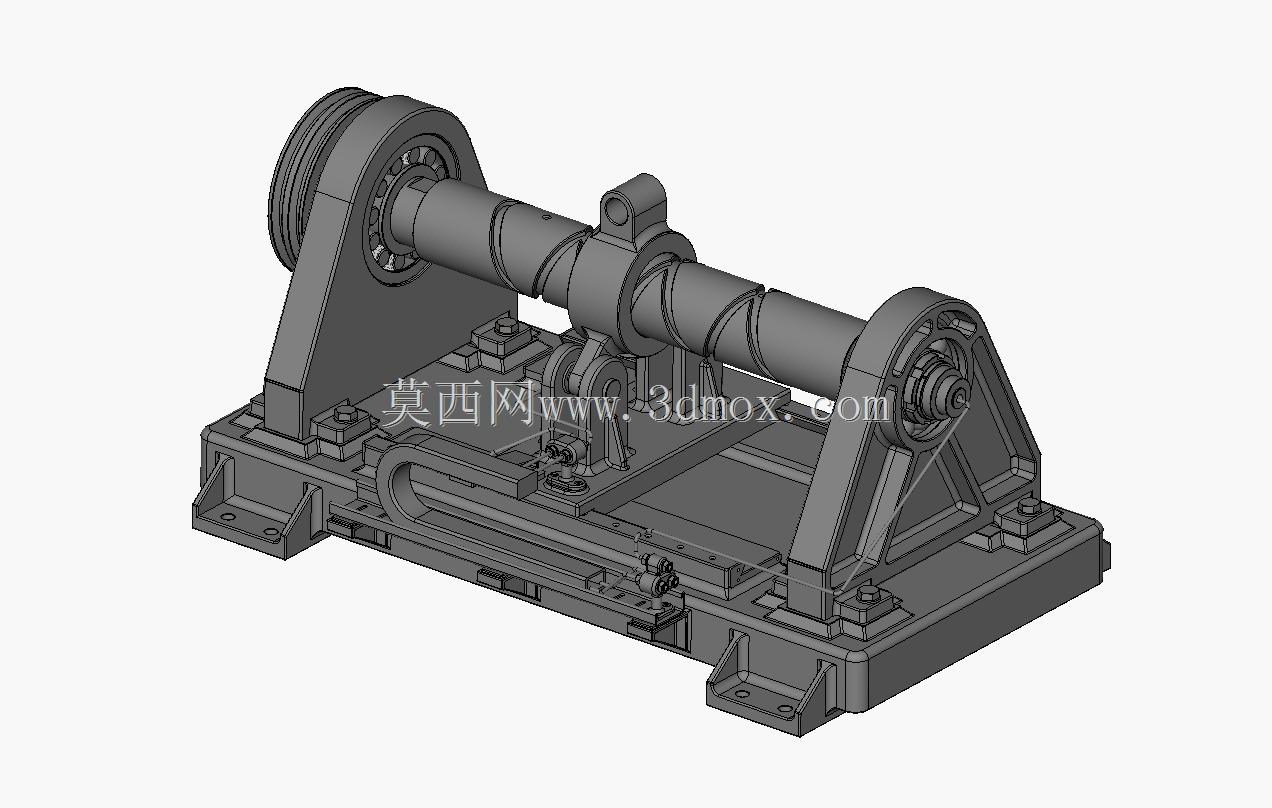

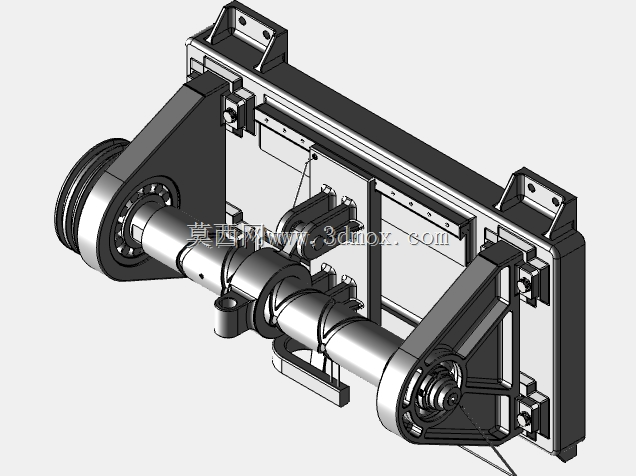

　　从功能逻辑上看，设备核心工作部件是横跨两支座的大直径卷筒，筒身表面加工有连续螺旋导向槽，电缆缠绕时可沿槽道逐圈有序排布，避免粗线缆交叉叠压、勒伤外护套。卷筒两端配置带座调心轴承，轴承座通过螺栓固定在立板顶部的加工基准面上，双支点跨距经过匹配，在满卷负载下轴的中点挠度仍控制在允许范围内，转动过程无卡滞。卷筒一侧伸出轴端预留传动连接法兰，可外接减速电机、链轮或者皮带轮驱动，现场也可根据产线节拍配置力矩电机，保持收卷张力恒定，防止电缆拉拽变形。

　　卷筒下方的底座平台上集成了轴向排线导向机构，包含直线导轨、滑动导向座与可调压轮，导向座可沿卷筒轴向随缠绕进度同步移动，进线端的导向轮对电缆形成径向约束，让线缆始终以接近垂直于筒面的角度卷入，大幅减少乱线、跳线概率。滑动座的驱动可搭配丝杠传动或者往复丝杆机构，导向行程覆盖整个卷筒有效缠绕宽度，两端设置机械限位块，避免超程碰撞支座。

　　安装边界方面，整体机架的长度方向需预留卷筒全长加上两侧传动、检修空间，宽度方向要覆盖底座地脚螺栓的分布尺寸，高度方向从底板底面到卷筒顶端的总高度，需匹配车间行车的吊取高度，方便满卷线缆成品直接吊装下线。底座上平面的导轨安装面、轴承座定位面都设计为统一加工基准，装配时可一次装夹完成铣削，保证两轴承孔的同轴度以及导轨与卷筒轴线的平行度，从根源上避免卷筒转动偏摆、排线跑偏的问题。

　　结构细节上，两侧支撑立板采用三角形加强筋布局，承受卷筒满卷重量带来的竖直弯矩以及电缆牵引时的水平侧向力，筋板与底板、立板的焊接位置都预留了焊接收缩余量，焊后整体去应力处理再进行机加工，防止长期负载下机架变形。底板上分布多组横向、纵向加强梁，既提升整体刚性，也作为电气元件、传动组件的安装载体。进线导向部位的压轮采用非金属耐磨材质，接触电缆表面时不会划伤护套，压轮间隙可根据电缆实际外径在20到50毫米范围内手动调节，适配不同规格的电力电缆、控制电缆以及橡套软电缆。

　　在实际车间场景中，这类设备常布置在线缆挤出生产线末端、线缆仓库打包区域，完成线缆成品的定长收卷、捆扎前规整，替代人工排线的繁重操作，收卷完成后可直接在卷筒上对成卷电缆进行打包带捆扎，之后松开端部轴承压盖即可吊出线缆卷，工序衔接顺畅。建模过程中完整还原了轴承座、卷筒螺旋槽、导轨滑块、底座焊接梁、地脚安装孔、端部传动接口等全部结构细节，各部件装配关系清晰，干涉检查全部通过，可直接用于设备方案评审、非标工装改型参考以及零部件出图加工，结构设计兼顾了重型负载下的刚性需求与现场换型、维护的操作便利性，针对粗电缆刚度大、排线难度高的特点做了对应强化，没有冗余的复杂结构，符合车间非标线缆设备的实用设计原则。
