一战老式航空活塞发动机比例复刻结构

　　这套动力装置的三维结构围绕早期航空活塞发动机的工作逻辑展开，还原对象面向比例展示与机械原理教学场景，也可作为复古动力装备外观验证、航模动力舱布局参考的基础数模。从实际使用边界看，这类早期发动机主要服务于低速轻型飞行器，整机布置需要兼顾曲轴输出端与螺旋桨安装面的同轴度，缸体散热片外露，机身框架要为气缸周围留出连续气流通道，不能被蒙皮或支架遮挡冷却路径。建模时先从曲轴中心线入手，确定主轴前后支承的跨距，再向上布置气缸、活塞与连杆组件；曲轴采用多拐相位排布，连杆大头与曲柄销配合，活塞在缸套内做往复运动，配气机构、进气歧管和排气支管按缸序分列两侧，避免管路与摇臂、推杆发生运动干涉。

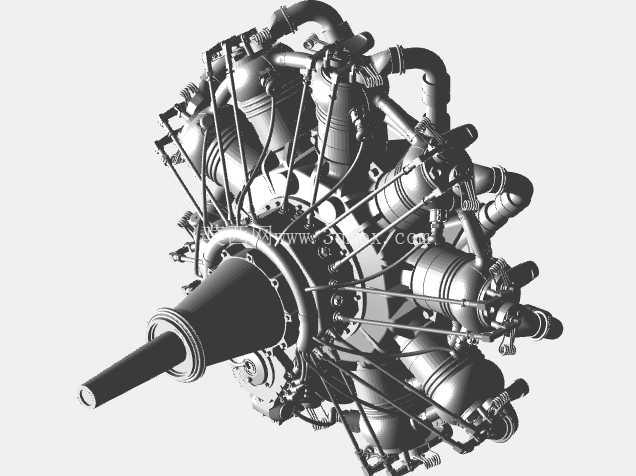

　　外形上，发动机正面为螺旋桨连接轴与整流安装盘，侧面伸出成排气缸和散热鳍片，顶部布置气门机构与点火管线，下部则是曲轴箱、油底壳及安装支脚；安装边界需要重点核对机身防火墙的连接孔位、输出轴伸出长度以及排气管朝向，保证维护时火花塞、气门调节螺钉和油路接头都有可达空间。结构设计思路强调机械动作的可表达性：缸体与曲轴箱之间的结合面、连杆大头剖分、轴承支承位置都按真实装配关系分层，便于在剖切视图中说明吸气、压缩、做功、排气四个行程如何通过曲柄连杆机构转化为旋转输出。

　　针对比例复刻用途，模型在管线排布、支架折弯和紧固件位置上保留了老式发动机外露、易检修的特征，没有过度简化成实心块；散热片厚度、缸间距和齿轮啮合间隙按照缩放后的装配关系处理，既保证视觉上的层次，也避免3D打印或展示加工时出现薄壁断裂。工程应用中，这类数模可用于航模动力舱干涉检查、博物馆展陈动作演示、机械原理课程的曲柄连杆机构讲解，也能为复古飞行器外观复原提供尺寸参照。选型和布局时，需要把发动机重心、安装节刚度和螺旋桨拉力线一并考虑：支承脚应落在曲轴箱刚性较强的部位，进气通路要避开高温排气区，磁电机、燃油管路与点火线分开走线，防止热源和振动影响连接可靠性。

　　整体结构没有追求现代高转速发动机的紧凑包覆，而是突出早期航空动力裸露、直列或辐射布置的机械特征，让设计者在旋转查看时能够直接读到动力传递路线、气体流动方向和装配先后顺序，为后续细化零件、出工程图或制作演示动画提供清晰的三维基础。
