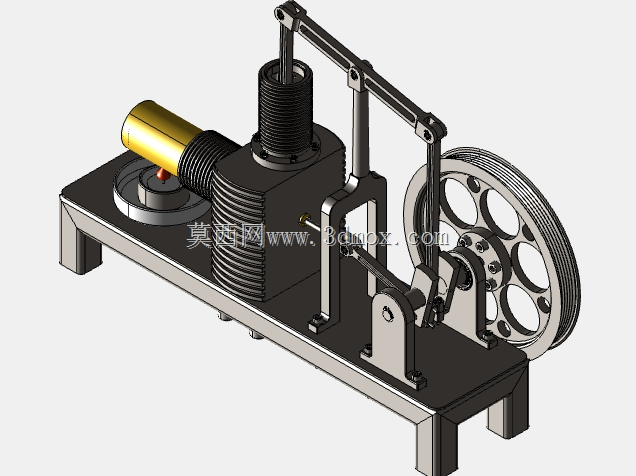

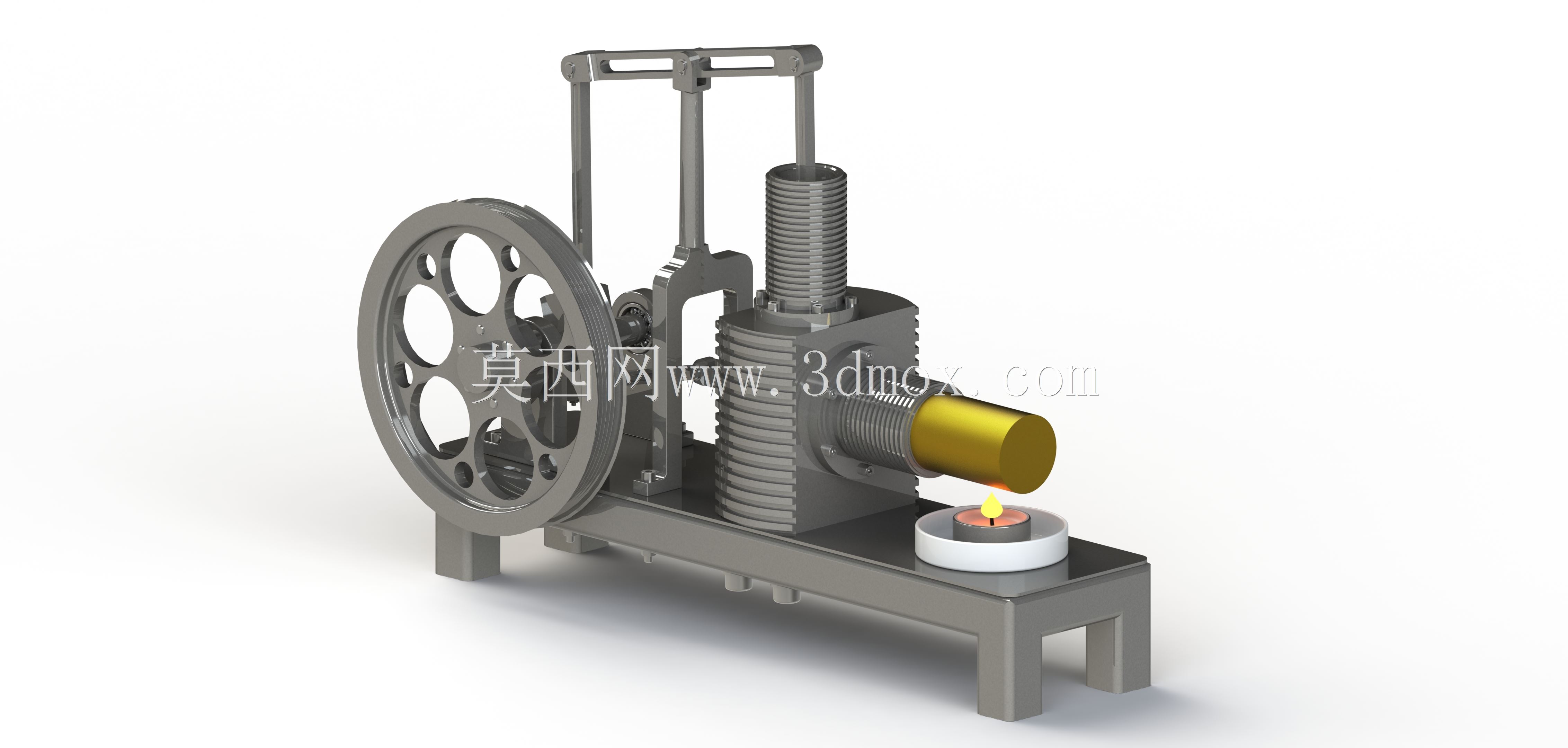

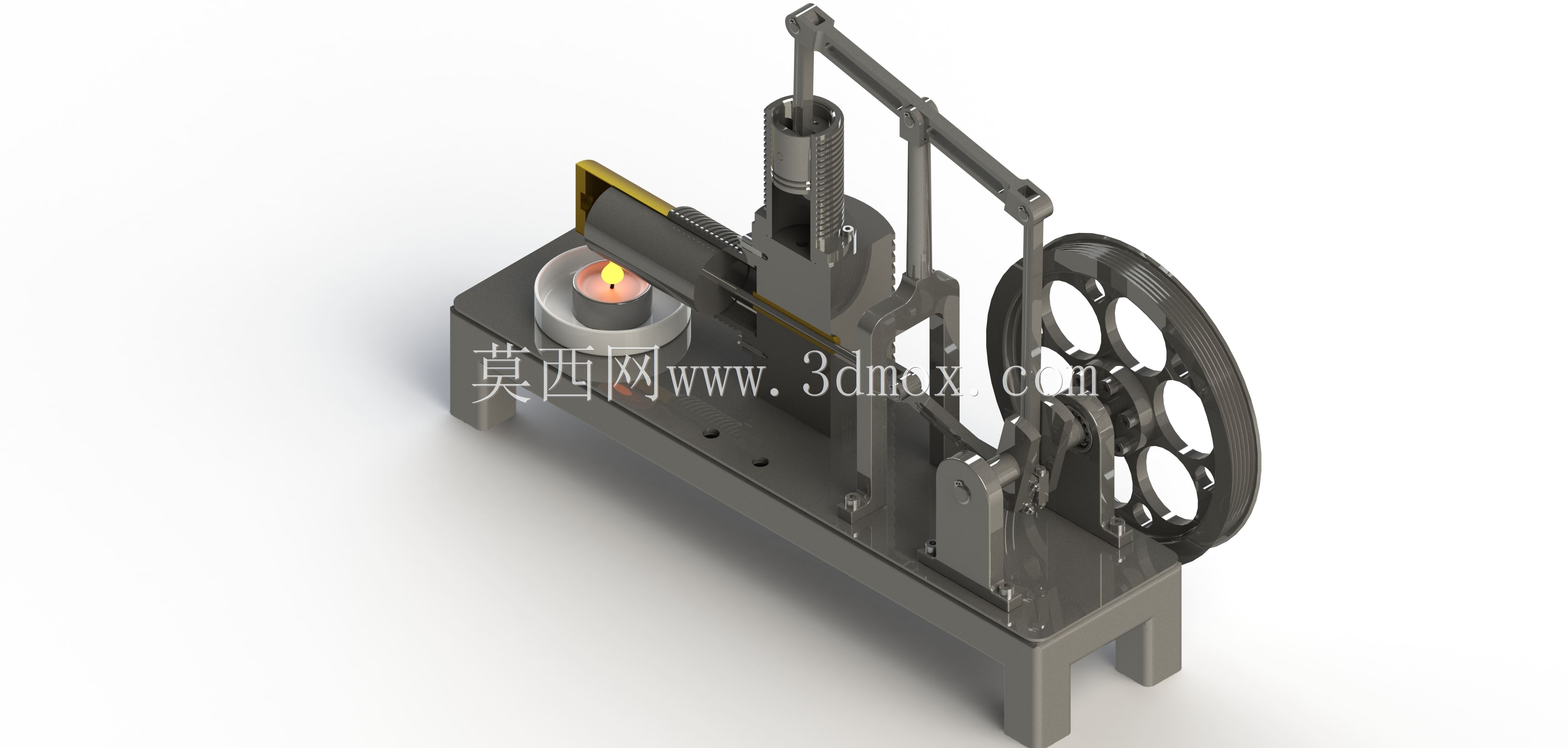

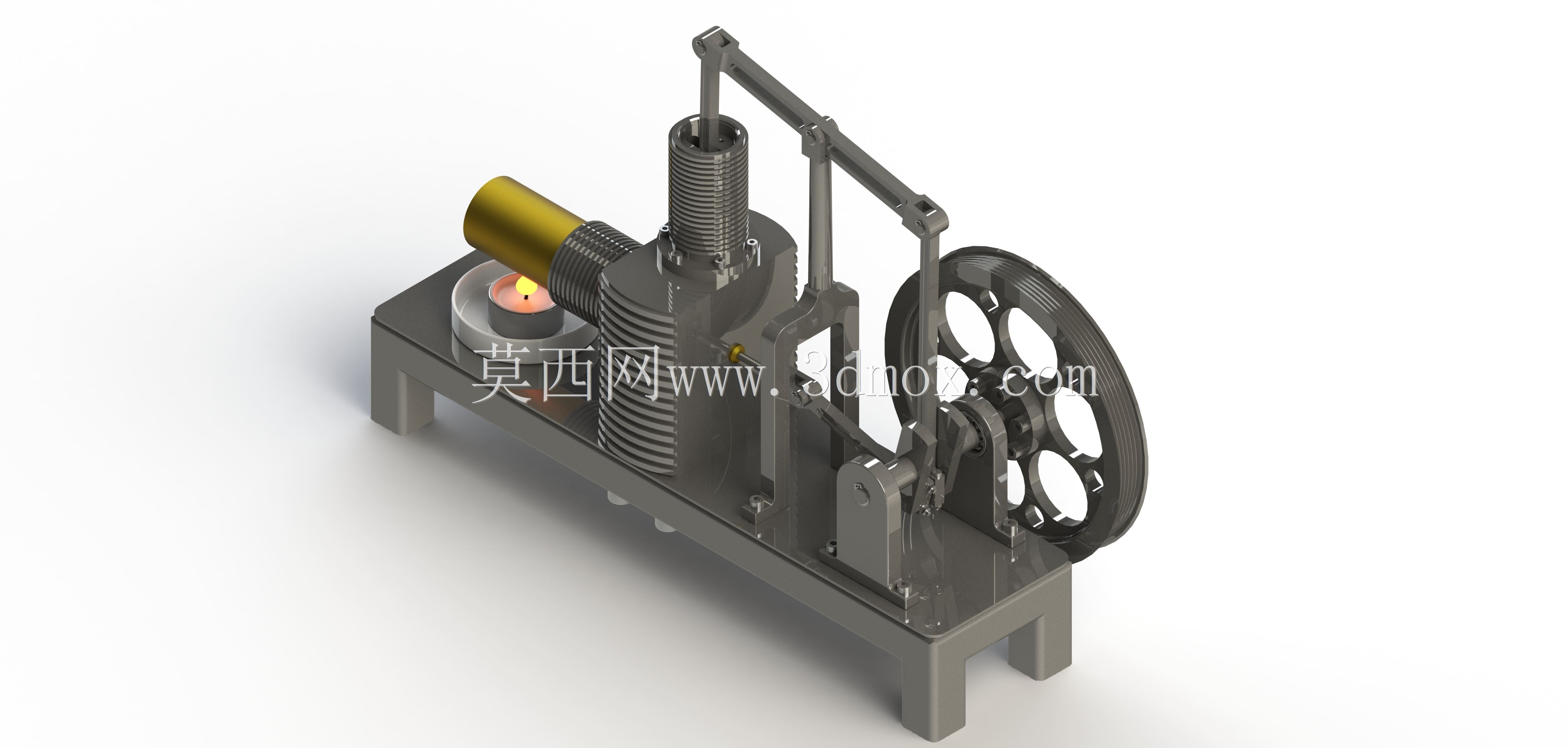

斯特林外燃动力引擎教学演示结构

　　这套外燃式动力装置面向热机原理演示、机械传动教学和小型动力机构验证场景，结构围绕封闭工质受热膨胀、遇冷收缩所形成的压力循环展开。装置的核心价值不在于追求大功率输出，而在于把热能转换为曲柄旋转运动的过程完整呈现出来，使气缸、置换活塞、动力活塞、连杆、飞轮和热端之间的配合关系能够被直观观察。教学实验室、科普展项和机械课程设计中，常需要这类可拆解、可运动校核的实体结构，用于说明外燃机与内燃机在热源位置、工质循环和控制方式上的差异。

　　从功能布置看，热端负责接收外部热源，冷端承担散热与降温，置换构件在腔体内往复移动，引导工质在冷热区域之间交替流动；动力活塞则响应腔体内压力变化，将直线运动传递给连杆和曲柄。飞轮在循环中储存并释放转动惯量，能够削弱死点附近的速度波动，使轴系越过行程端点后继续稳定旋转。设计时需要重点关注活塞与缸体之间的配合间隙，间隙过大会造成工质泄漏并降低压差，间隙过小则在热膨胀后容易卡滞。对于演示类装置，运动平顺性和结构可视性通常比极限转速更重要，因此外部连杆、曲柄销和支承部位应保持清晰的装配层次。

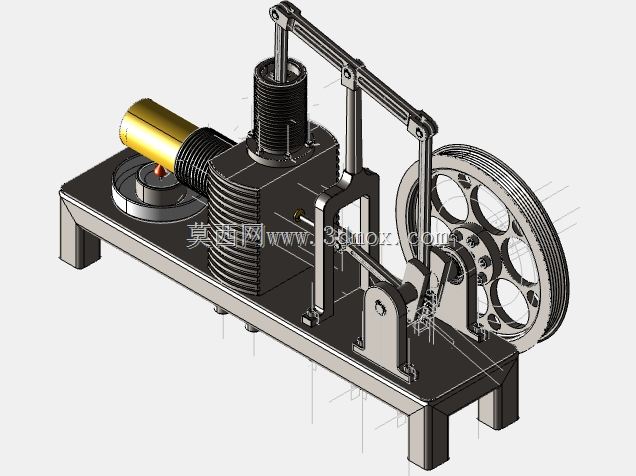

　　建模过程中，曲柄连杆机构的运动关系是校核重点。活塞行程、曲柄半径、连杆长度和摆角范围共同决定机构的运动包络，若连杆比例过短，侧向力会明显增大，活塞在缸内的偏磨风险也会提高；若连杆过长，虽然运动更接近直线，但整机外形尺寸会被拉长。布置时应先固定热端和冷端的相对位置，再确定动力输出轴高度，使连杆在全行程内不与缸体、支架或飞轮发生干涉。飞轮端面与机架之间要保留旋转间隙，曲柄销端部、连杆大头和紧固件也应纳入运动包络检查，避免样机转动时出现擦碰。

　　安装边界方面，这类装置通常需要稳定的底座来承受热端重量和曲柄往复振动。底座平面度会直接影响气缸轴线与输出轴的相对位置，若支承面歪斜，活塞运动阻力增大，飞轮旋转也会出现周期性松紧变化。热端周围应预留热源放置和空气流通空间，冷端散热部位不宜被机架封闭，否则冷热温差减小，循环做功能力下降。维护时需要检查活塞密封、连杆铰接点和曲柄销润滑状态，长期运转后还应观察热端附近构件的变形与松动情况。

　　结构设计上，外露传动件有利于观察工作原理，但也要求边缘、销钉和旋转件位置合理，防止演示过程中误触。支架不宜只追求轻量化，立柱与底板连接处应能承受曲柄交变载荷；气缸支承若刚性不足，热态工作时会产生微小位移，进而影响活塞同轴度。整体外形可按照桌面级演示设备控制，高度方向保证飞轮完整回转，长度方向容纳冷热腔与连杆行程，宽度方向则留出操作和散热距离。通过三维装配约束，可以把活塞往复、连杆摆动和飞轮旋转联动起来，在设计阶段验证机构死点、干涉区域和拆装顺序，为后续加工、装配与教学展示提供可靠依据。
