高度可调阿根廷户外烧烤架结构

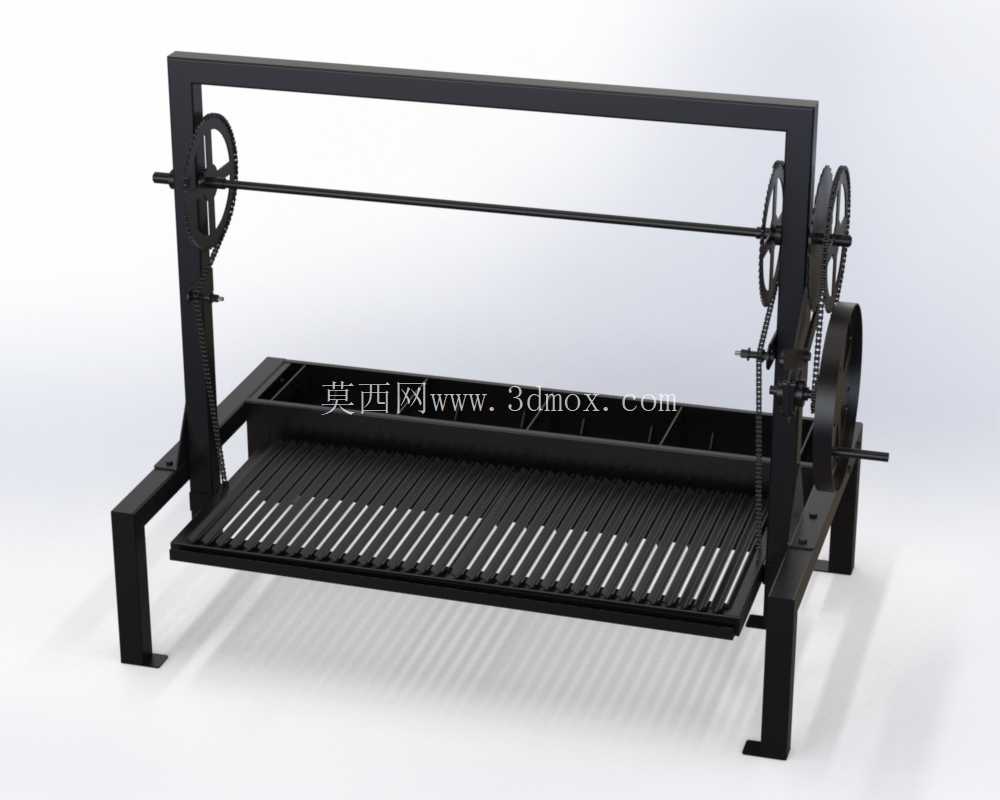

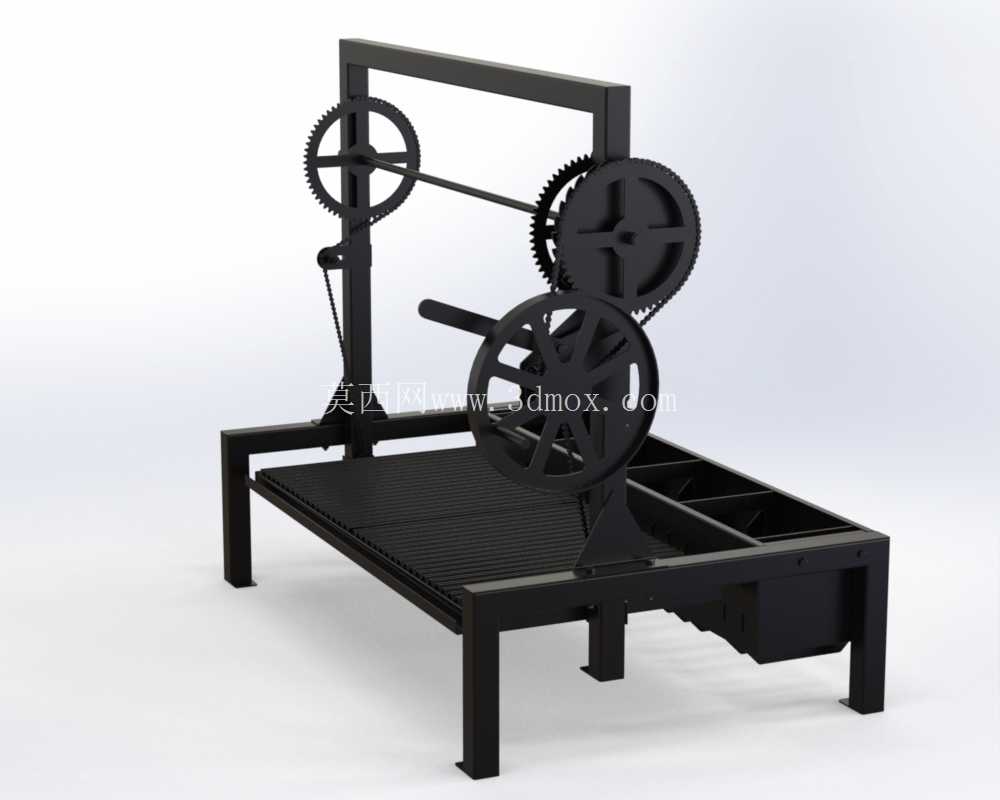

　　该结构面向户外聚餐、营地餐饮、庭院烧烤和商用明档烹饪场景，核心用途是承载木炭燃烧与食材烤制，并通过机械升降机构调整烤网相对热源的距离。整机采用落地门式框架布置，底部由四根支腿支撑，支腿下端设置平板式接地脚，可在铺装地面或硬化场地上稳定放置；接地脚与支腿焊接成一体，接触面积较大，能够降低炭火加载、食材翻动和人员操作时的倾覆风险。

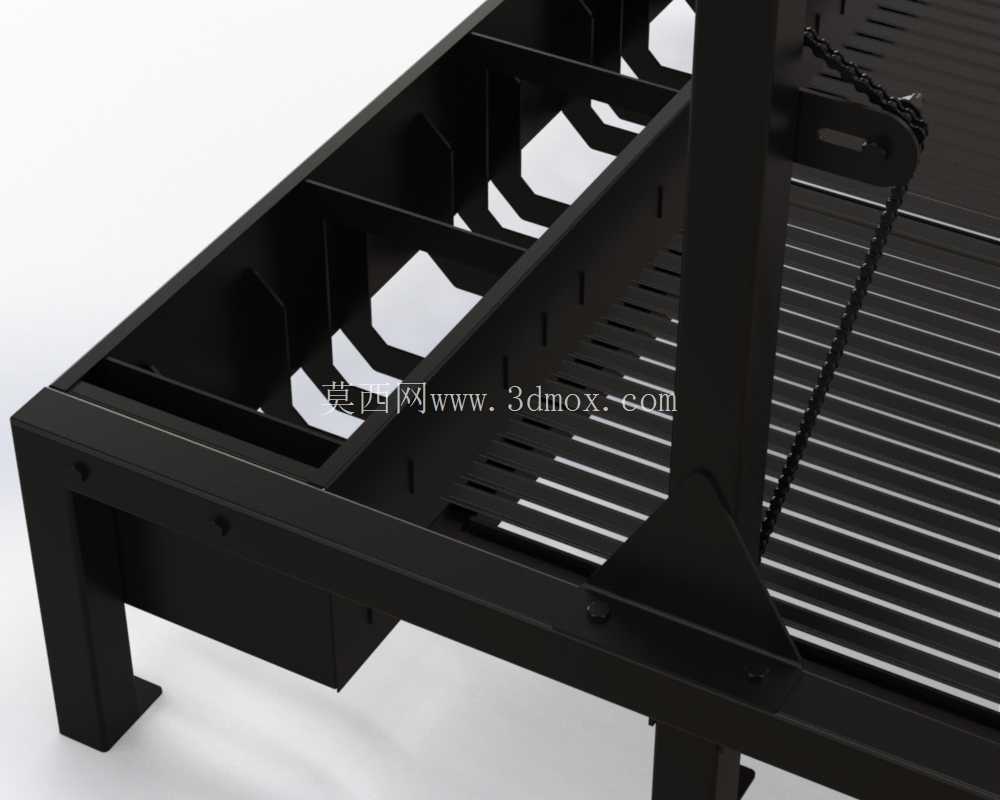

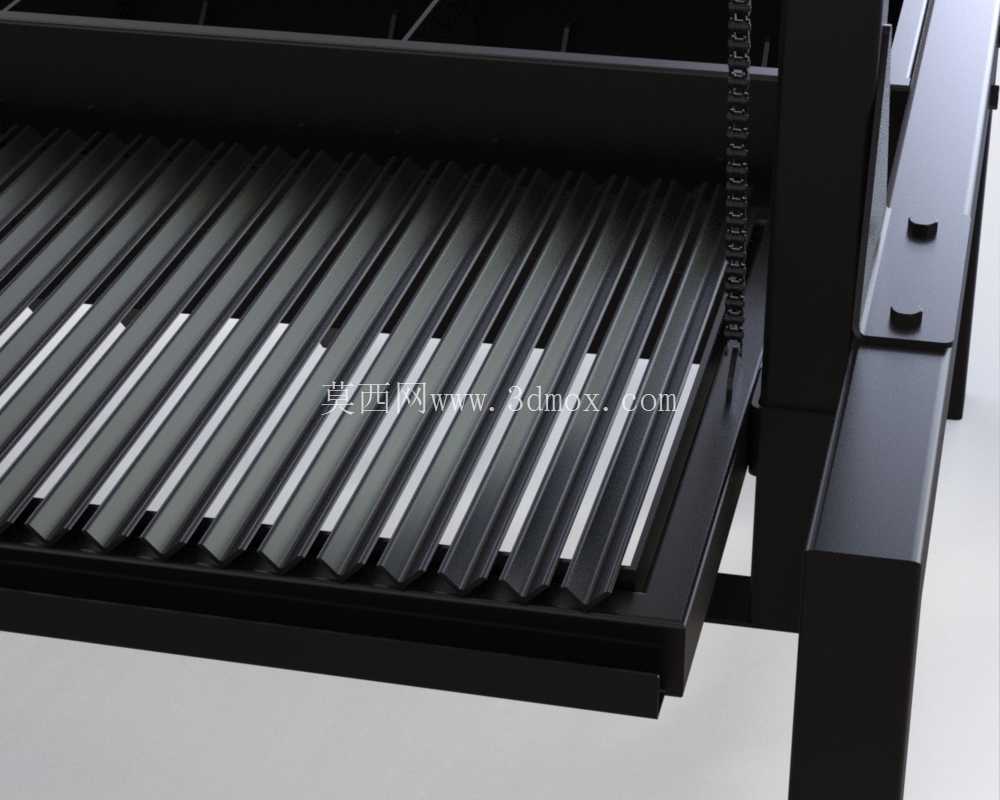

　　烤架主体分为下部炭槽、中部烤网和上部升降横梁三个功能区域。炭槽采用矩形浅盘结构，布置在框架内侧下部，用于容纳木炭并限制灰烬散落；槽体与支架之间保留通风和排灰空间，便于燃烧补氧及后期清理。烤网由多根平行金属圆杆组成，圆杆间距兼顾食材支撑与热量穿透，既能避免小块食材掉落，又能让炭火辐射热直接作用于食物。烤网四周设置边框，边框与升降链条或吊挂构件连接，使整个烤制平面能够同步升降。

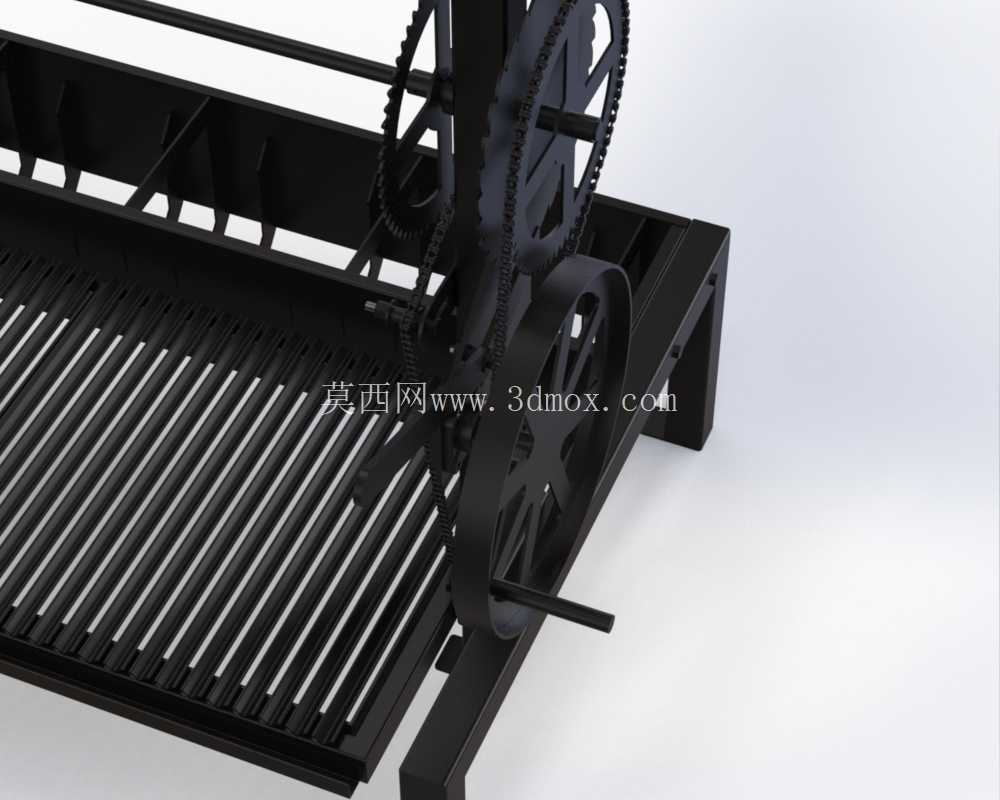

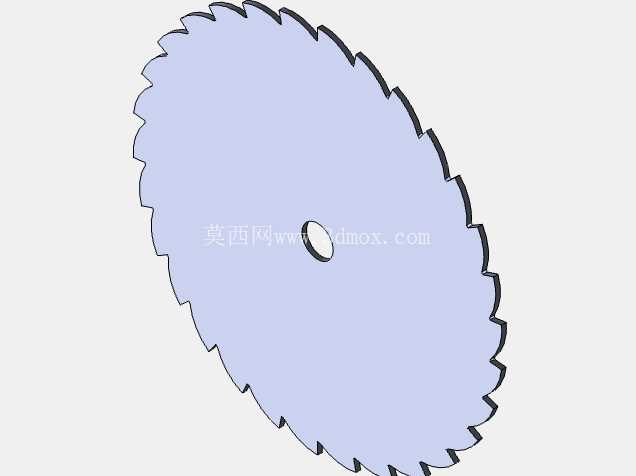

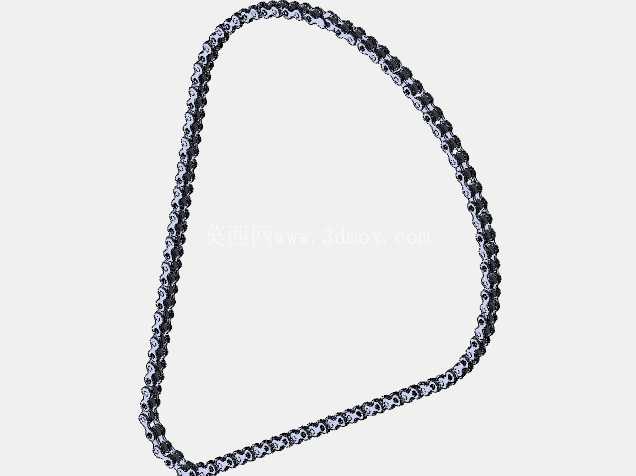

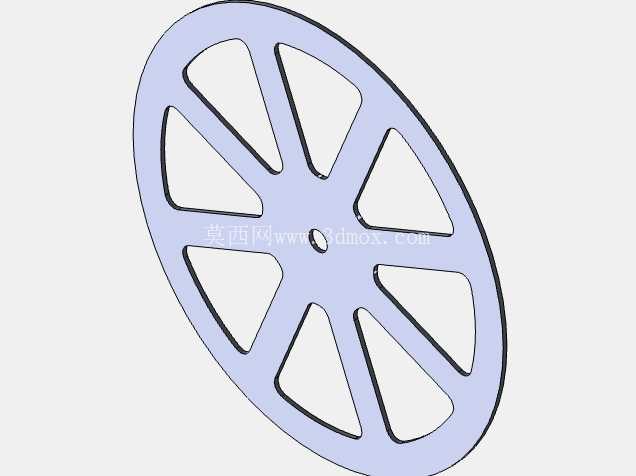

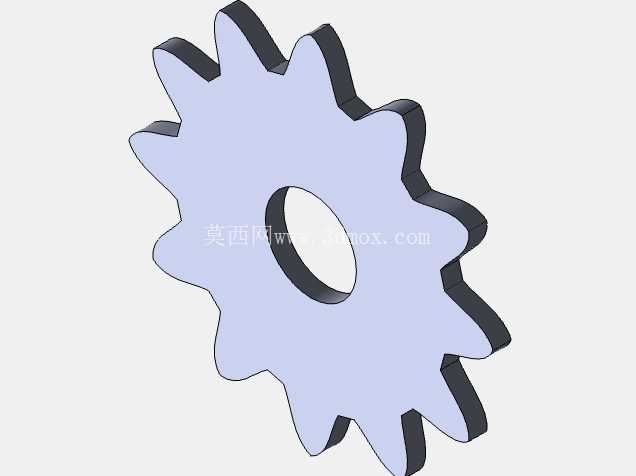

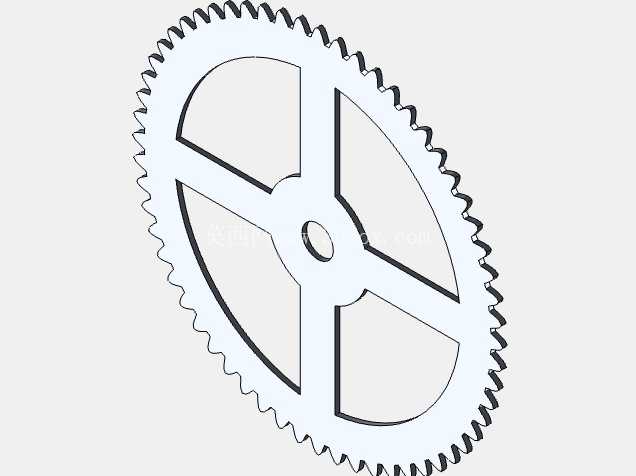

　　高度调节系统是该设备的设计重点。上部横向传动轴贯穿左右立式框架，轴端配置手轮和链轮，链条沿立柱方向布置并与烤网吊挂点相连。转动手轮时，传动轴带动两侧链轮同步运动，链条牵引烤网沿立柱导向方向上升或下降，从而改变烤网与炭槽之间的垂直距离。该结构不需要电力驱动，适合野外、露台、餐厅外摆等无固定电源的使用环境。两侧传动件同轴布置，有利于保持烤网水平，避免单侧升降造成食材滑移或机构卡滞。

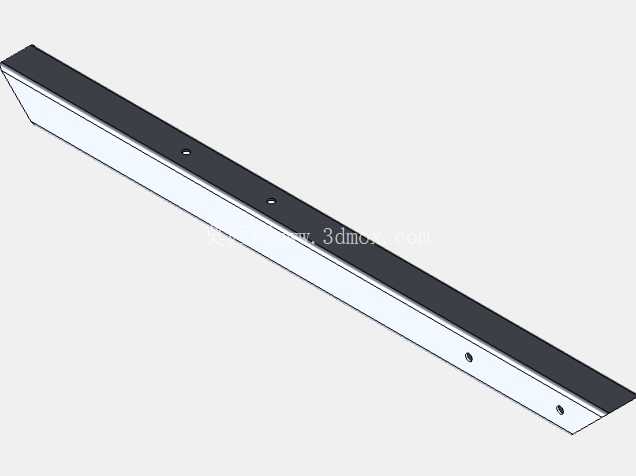

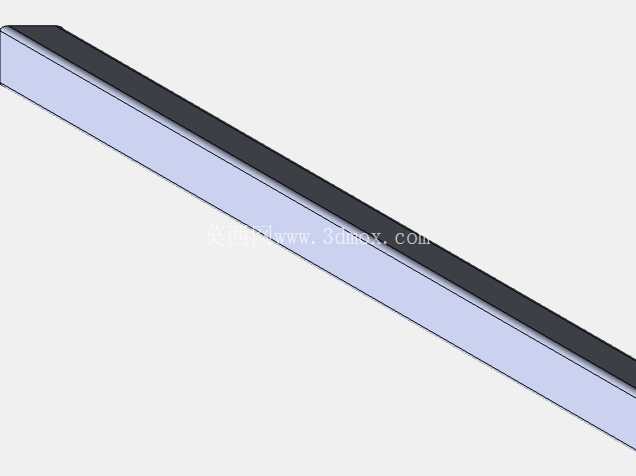

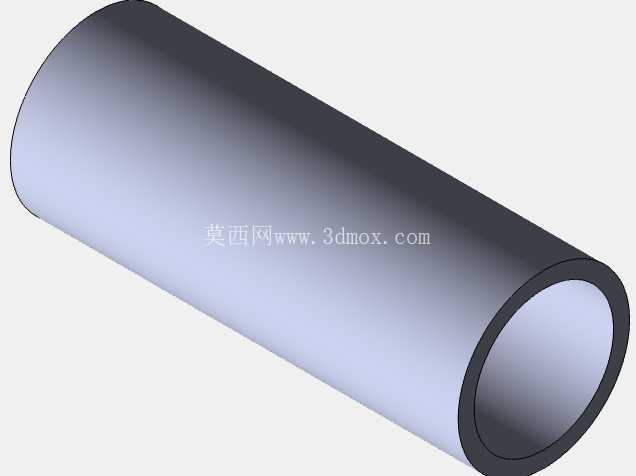

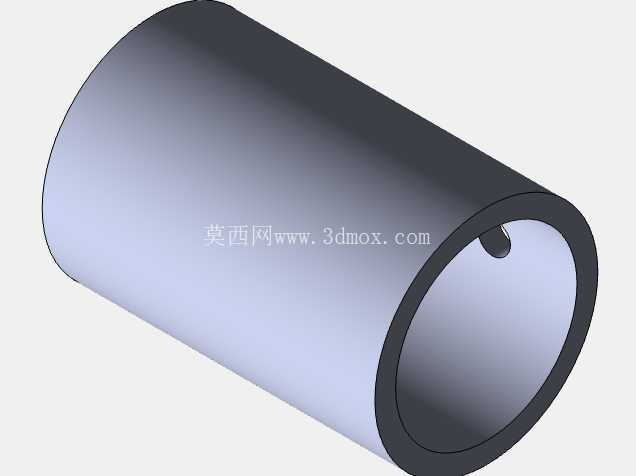

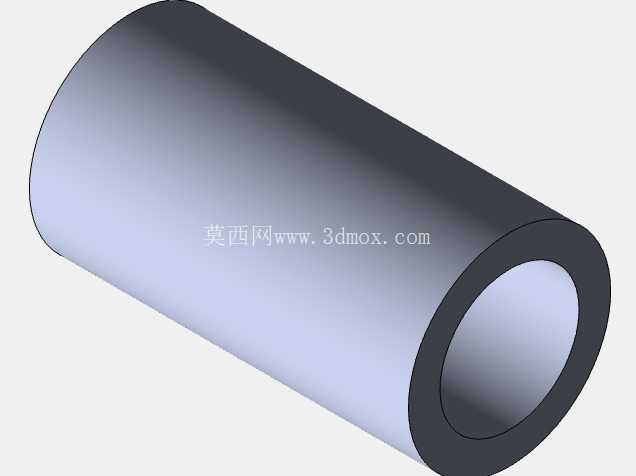

　　从结构建模角度看，门式框架由矩形钢管拼焊形成，立柱与顶梁构成主要承力骨架，底部侧梁将支腿连接为整体，提高抗扭刚度。手轮、链轮、轴套、链条和吊挂件组成独立传动模块，建模时需要明确轴的回转中心、链轮节圆、链条走向以及烤网吊挂点的相对位置。升降行程受链轮有效啮合范围、链条长度和立柱导向高度共同约束，设计时应保证烤网在最高位置时仍不脱离导向，在最低位置时与炭槽保留安全间隙，防止油脂直接接触明火产生异常火焰。

　　安装边界方面，设备前方需要预留操作者站立和转动手轮的空间，左右两侧应保留手轮操作及维护通道，后侧则需考虑通风、添炭和热量散发距离。由于炭火工作时框架和烤网温度较高，周边不宜贴近易燃墙体、帐篷或木质装饰；若置于商用厨房明档，应在下方设置不燃隔热垫层，并配置接灰与清洁设施。整机外形呈长条形，适合沿餐桌一侧或户外操作区布置，烤网有效宽度覆盖多人份食材，炭槽长度与烤网基本对应，使热源分布更加均匀。

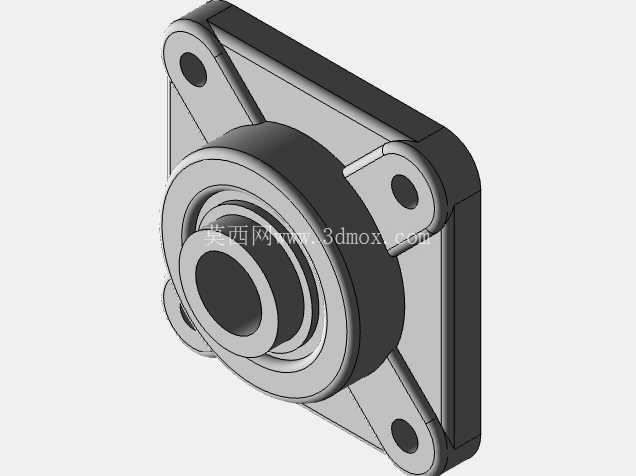

　　结构细节上，圆杆烤网便于油污沿杆间滴落，下方炭槽可承接部分灰渣；框架杆件采用简洁直线造型，外露传动轮既承担调节功能，也形成明显的机械风格。立柱上的链条路径应保持张紧，传动轴支承点需限制轴向窜动，手轮半径则要兼顾操作力矩与人员通行安全。对于三维设计人员，建模时可先建立地面基准和支腿接地平面，再按烤网最低工作位、炭槽安装位、传动轴中心高和最高升降位逐层校核，确保运动过程中烤网、炭槽、框架和手轮之间不存在干涉。

　　该烧烤架不以复杂自动化控制为目标，而强调可靠承重、手动调节、耐热维护和户外使用便利性。其结构逻辑清晰，零部件多为型钢、圆钢、链条、链轮和焊接支架，适合进行钣金焊接件拆分、工程图出图、运动行程检查以及实物样机制作。
