钢制链节链轮与配套滚子链条传动件

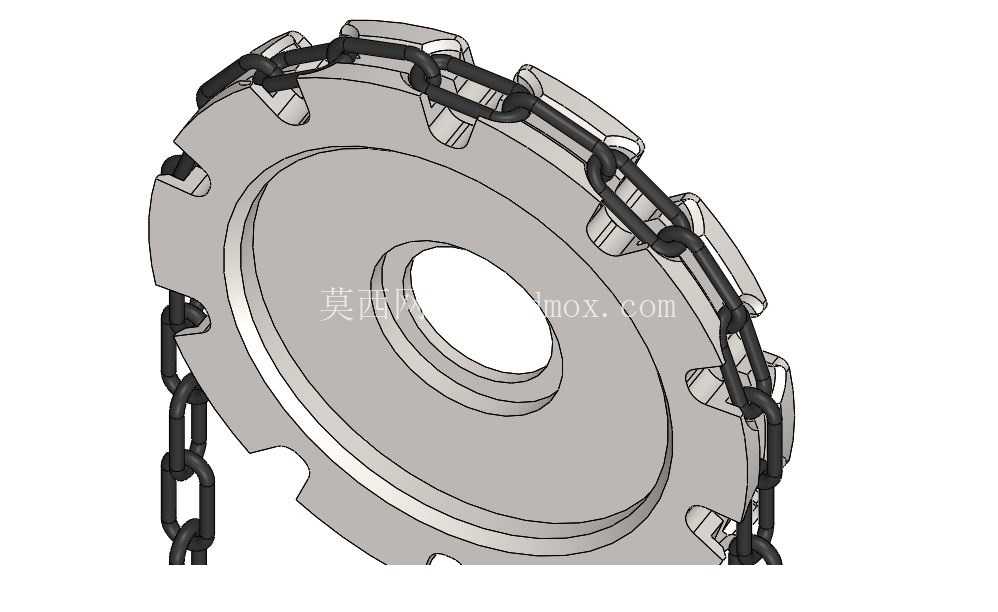

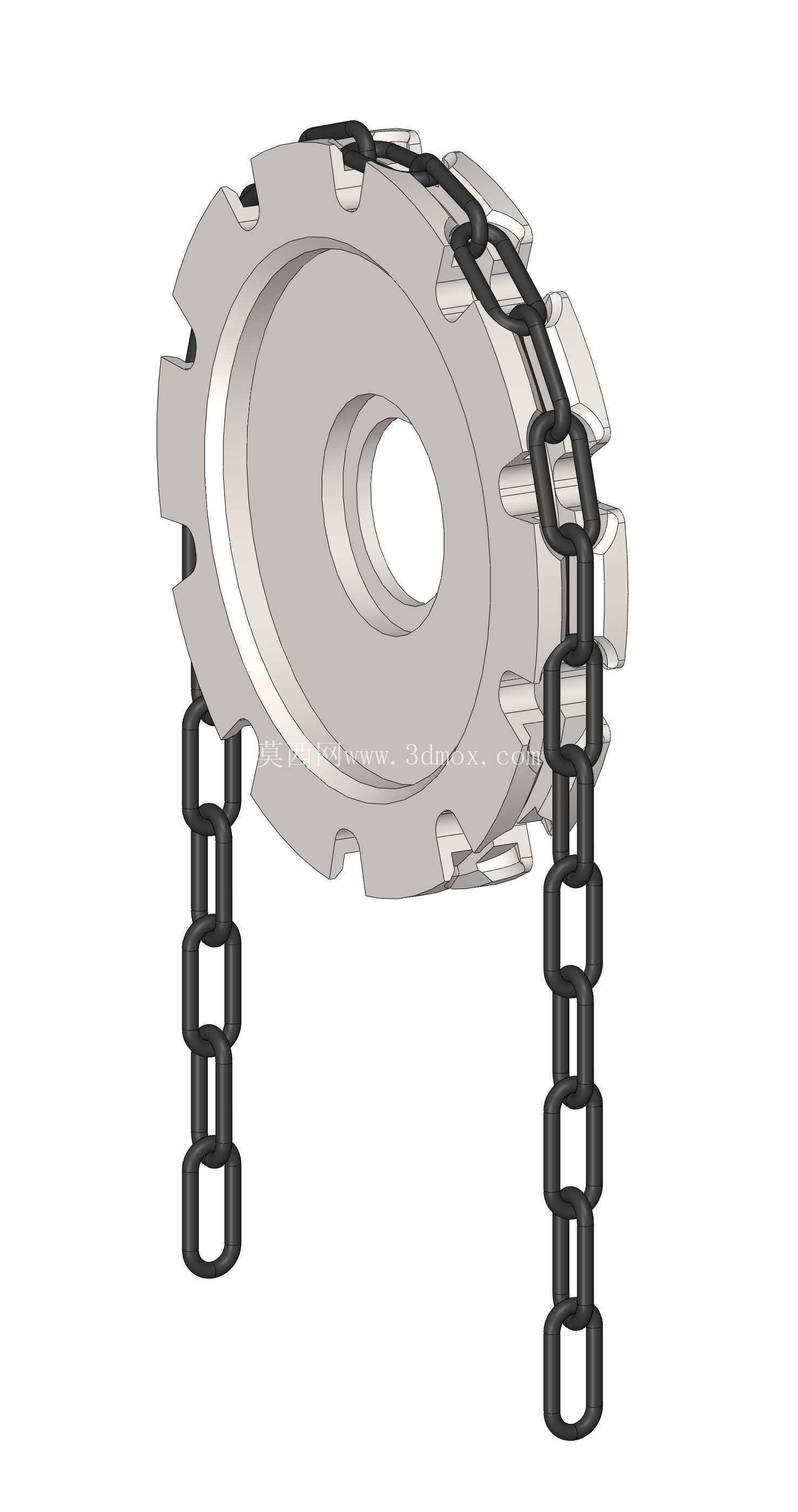

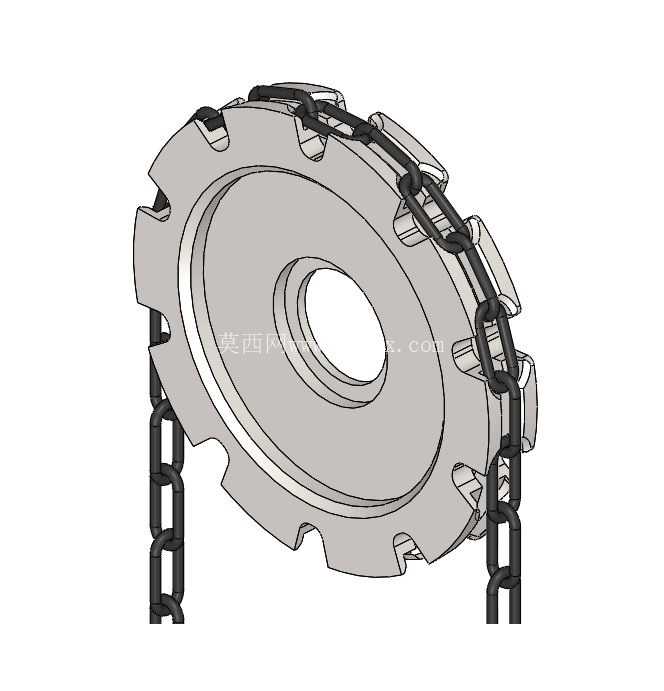

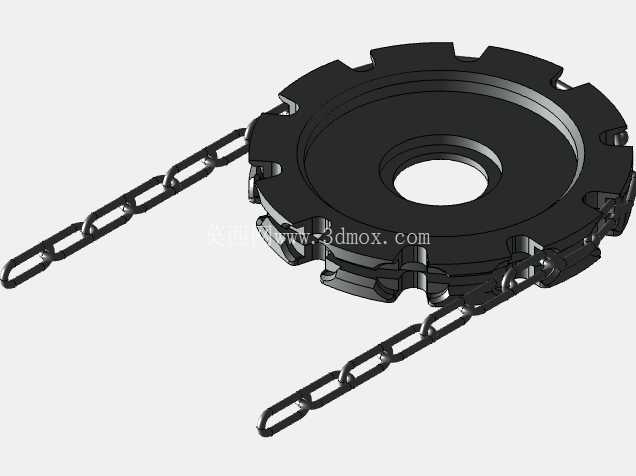

　　链传动在重载输送、起重牵引和低速大扭矩工况里一直占据很实际的位置。这个钢制链节链轮与配套滚子链条的结构，把链轮齿形、链节啮合关系和安装边界放在同一套三维数据中表达，便于在设备布局阶段直接校核链条绕行路径、链轮中心距以及周边护罩间隙。链轮本体采用盘式结构，外缘均布与链条滚子相匹配的齿槽，中心设置轴孔，用于与传动轴形成回转配合；两侧链条沿链轮外缘包绕，链节由外链板、内链板、销轴和滚子组成，能够把牵引或旋转运动逐节传递。

　　从现场使用看，这类零件常见于起重机牵引机构、输送设备张紧端、斗式提升机以及需要长距离传递动力的机械装置。相比带传动，链传动不会出现明显弹性滑动，速比保持更稳定；相比齿轮直接啮合，它对两轴中心距的适应范围更大，维护时也可以通过增减链节或调整张紧装置来补偿磨损。链轮齿部并不追求高速轻载齿轮那样的连续平滑接触，而是重点保证滚子进入和退出齿槽时不发生卡滞、冲击过大或侧向脱链。

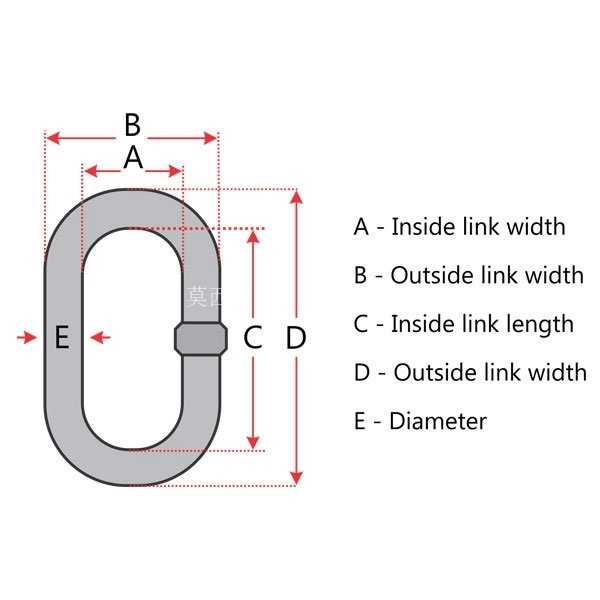

　　建模时需要先确定链条规格与节距，再围绕节圆直径布置齿形。图中给出的关键尺寸包括A=12mm、B=24mm、C=42mm、D=54mm、E=6mm，这些参数可用于判断链板厚度、销轴区域、轮毂或孔位相关边界以及整体装配空间。链轮外齿与链条滚子之间应保留合理啮合间隙，齿槽根部不能与滚子发生干涉；链板在绕入和绕出链轮时，其运动轨迹近似多边形，因此链条速度会产生周期性波动，这也是链传动在低速工况下更常见的原因。

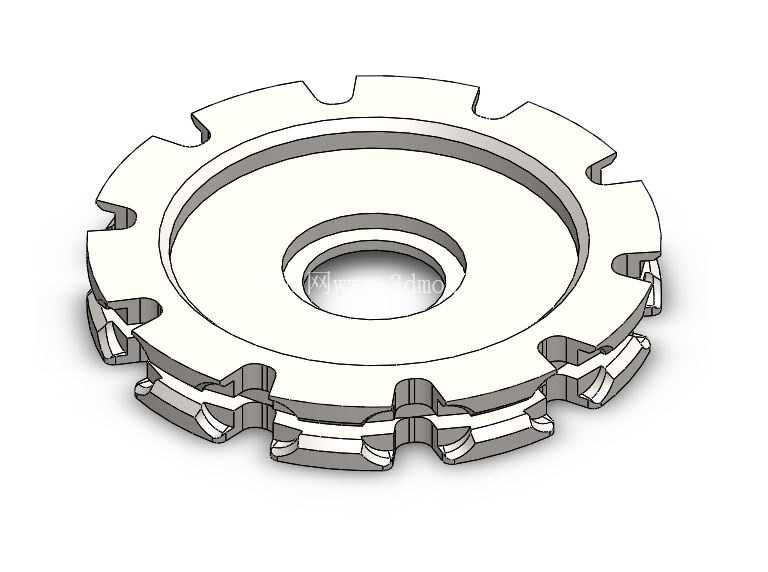

　　结构设计上，盘式链轮有利于减轻回转件质量，中心孔则承担定位和扭矩传递基础。若用于实际设备，通常还需结合键槽、紧定螺钉、胀套或花键等方式固定轴向和周向位置；模型中未展开这些细节时，设计人员应根据载荷大小补充。链条部分需要关注销轴与链板的连接、滚子相对套筒的转动以及链节铰接处的弯折范围。三维装配中把链条包角、松边与紧边方向表达清楚，可以提前发现链轮齿数过少导致的多边形效应，也能判断张紧轮、导向板或护罩是否需要加入。

　　安装边界方面，链轮轴线应与配对链轮轴线保持平行，齿宽中心面需要对齐，否则链条会在运行中偏磨、跳齿甚至脱出。链条绕行链轮时，包角不宜过小；中心距过长时，松边容易产生垂度，需要设置张紧或导向支撑。孔位、外径和链条宽度决定了机架开孔、轴承座位置以及安全防护罩尺寸。若把该组件放入起重或输送设备，还要检查链条下方是否需要防坠托板、检修口和润滑点，因为铰接副在粉尘、泥沙或缺少润滑的环境中磨损会明显加快。

　　从工程表达角度看，这套模型的价值不只在于单个链轮外形，而在于把链轮与链条的啮合状态完整呈现。设计者可以旋转观察齿槽与滚子的接触位置，截取剖面检查链板和轮盘侧面间隙，也可以沿传动方向布置电机、减速器、张紧轮和机架。对于选型人员来说，盘式链轮结构简单、加工便利，适合中低速重载传动；对于建模人员来说，齿形节距、链节阵列和包绕路径是还原真实机构的关键。实际投产前仍需依据载荷、转速、润滑条件和安全系数补充材料、热处理、公差及固定方式，才能让三维结构转化为可靠的机械传动部件。
