户外便携折叠式露营取暖焚火金属炉

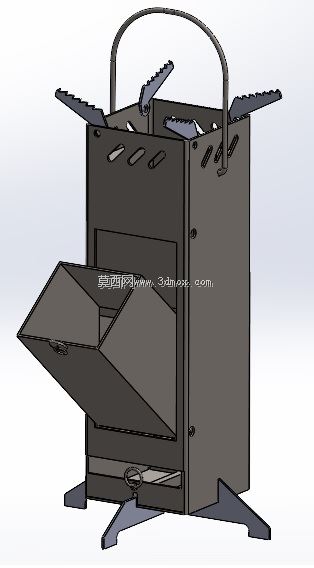

　　这套折叠金属炉的三维结构，面向户外露营、野外临时炊事、营地取暖以及自驾出行的轻量化用火场景展开设计，整体采用薄金属钣金折弯加拼装锁止的思路完成，没有复杂的铸造件与高精度机加工配合面，加工门槛低，后期维护与替换零件都比较方便。

　　从实际使用逻辑来看，炉体正面设置可向下翻折开启的添柴门，门体翻开后形成斜向导料坡面，投放木柴时可以直接顺着坡面滑入炉膛内部，不需要操作人员将手凑近高温炉口，添柴动作的安全余量更大；闭合状态下门板通过侧边卡扣与炉身贴合，阻挡炉膛内火星外溅，同时在门板下部预留通风清灰间隙，燃烧后的细碎灰烬可以顺着间隙落到下方抽拉式灰斗内，灰斗可单独抽出倾倒，清理时不需要挪动整台炉体。炉身顶部四周伸出多组带锯齿卡位的支架臂，锯齿槽可以卡住不同直径的锅具、水壶支架，既可以放置大号露营炖锅，也能同时架设小尺寸煎盘，支架臂随炉体折叠收纳时可以向下翻折贴靠炉壁，不会额外突出占用储运空间。

　　炉体顶部加装弧形一体式提手，提手两端通过铰接座固定在炉身两侧侧板上，展开使用时提手可以向上立起，短距离挪动冷却后的炉体时直接握持即可，收纳运输时提手可以向下转动贴合炉顶轮廓，不会和堆叠的其他露营装备发生干涉。炉身底部采用向外展开的四点支撑折边脚架，支脚与炉身底板为一体折弯结构，展开后支撑跨距大于炉身本体宽度，野外不平整的泥地、碎石地面上放置时，整机抗侧翻稳定性明显优于直筒式小型炉具；支脚下端的平直折边还可以分散炉体对地面的压强，避免软质营地表面被压陷倾斜。

　　结构设计上，整台炉的所有侧板、门板、支脚、支架臂均从平板金属板材切割下料，通过折弯工序成型，各板件之间采用铰接孔位配合插销实现转动连接，不需要焊接固定死连接点位，用户在使用现场可以快速展开锁止，用完待炉体冷却后，依次翻折顶部锅架、收拢提手、折合支脚，整机可以收为扁平状，能够直接塞入露营车储物缝隙或者车载收纳箱内。炉身侧壁上排布多组倾斜冲制的通风孔，孔位朝向斜下方，既可以为炉膛内木柴燃烧补充二次进风，让木柴燃烧更充分、减少黑烟产生，又能避免雨水直接淋入炉膛，同时斜向孔道可以阻挡炉膛内火星向外飞出，降低营地火灾隐患。

　　从安装边界与尺寸适配角度考量，展开状态下炉身主体为立式方箱结构，炉膛内部预留足够的木柴堆放空间，可以容纳常规长度的劈柴，不需要将木柴额外劈成极小碎段；顶部锅架展开后，有效支撑覆盖范围超出炉身顶面，同时放置两件中小型炊具时不会出现互相干涉。折叠收纳后整体厚度大幅缩减，外轮廓没有突出的尖锐零部件，储运过程中不会剐蹭帐篷、收纳包等布艺装备。炉体内部在炉膛与外壁之间预留空气隔热层，长时间燃烧时炉体外壁的温度传导被空气层阻隔，营地周边人员意外触碰时的烫伤风险有所降低，下方灰斗与炉膛之间设置镂空炉篦，木柴放置在炉篦上方燃烧，灰烬可以自动透过篦条缝隙落入灰斗，持续进风的同时避免木柴直接浸泡在积灰中熄火。

　　针对野外使用的常见工况，结构设计里特意规避了容易积灰卡死的细小配合缝隙，所有铰接转动位置都预留了足够的间隙，即使燃烧产生的少量烟灰、碎屑落到铰接点位，也不会出现转动卡滞，现场使用后只需要倒出灰斗内灰烬、简单擦拭板件表面即可完成收纳，不需要复杂的拆解保养。整套结构在建模过程中同步验证了展开与折叠两个状态的干涉情况：完全展开时所有翻折部件都有对应的限位折弯边，承重后不会出现过度转动下沉；完全折叠时所有活动部件都能贴合到炉身主体轮廓内，没有零件互相碰撞凸起，完全满足户外炉具快速部署、便携转运、稳定用火的实际使用需求。
