ESP32三轴摇杆按键带屏操控终端结构

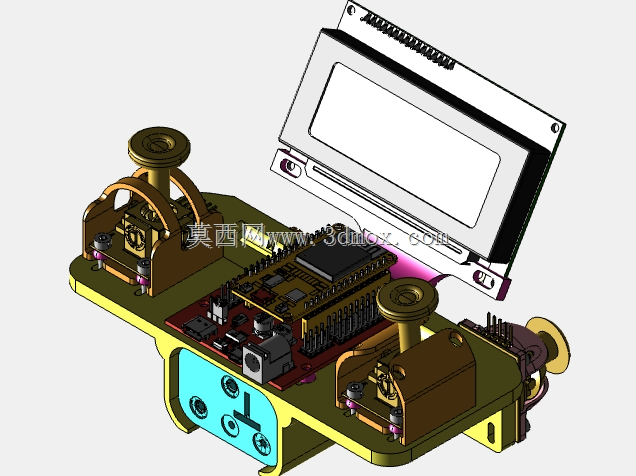

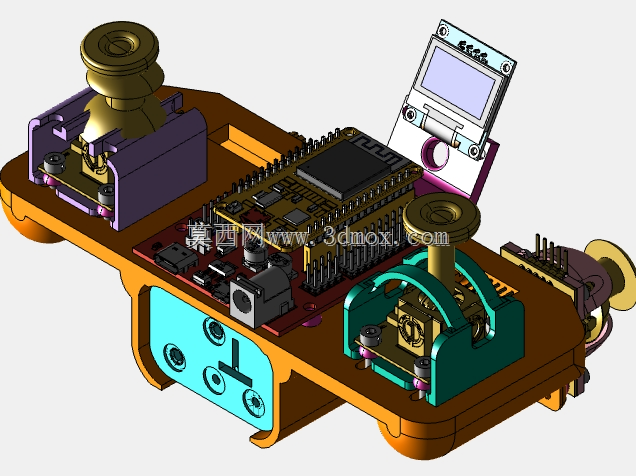

　　操纵杆部分采用左右对称布置的机械支撑，摇杆轴线、旋钮高度和手部操作区域被放在同一可达范围内，操作人员在拇指或手掌推动摇杆时，不需要大幅移动手腕即可兼顾按键和屏幕观察。摇杆支座内部保留了传感器安装空间，周边的立柱、弧形压板和紧固件位置围绕拆装便利性设计，既限制侧向晃动，也给校准和维护留出操作间隙。五个按键的布置遵循高频操作就近原则，按键与主控板之间的连接路径短，底座上对应位置留有穿线和固定区域，避免导线在摇杆运动范围内干涉。显示模块通过可翻转支架安装在底座后侧上方，屏幕面朝向操作者，支架与屏体之间采用铰接式连接，能够在不同安装高度和视线角度下调整姿态。这套结构围绕小型嵌入式人机交互终端展开，核心是把三轴操纵输入、五个实体按键、主控电路板和显示模块集中在同一底座上，形成可直接用于调试台、移动小车、实验平台或小型设备控制面板的操控单元。整体布局没有采用封闭外壳优先的思路，而是先确定操作件、电路板和屏幕之间的空间关系，再通过底板、支座和屏幕支架完成固定，便于在样机阶段快速验证接线、行程、握持位置和显示角度。底座承担主要安装基准，板面预留主控板、接口模块和操纵机构的固定孔位，边缘设置支撑与连接结构，使各部件既能保持相对位置，也能在后期改版时单独替换。

　　屏幕背部保留排线弯折空间，支架根部避开主控板上较高的元件，防止屏幕下压时与电容、接口或排针发生碰撞。LCD模块本身作为人机反馈核心，可显示轴量、菜单、状态参数和设备运行信息，与摇杆、按键组合后，能够完成参数选择、方向控制、模式切换和实时确认等操作。主控板位于底座中央，板上ESP32模块、排针、接口和电源元件按照实际装配高度进行分层避让。底座下方的浅蓝色接口区域集中布置外接端口，端口周围加厚并开孔，方便线缆从侧面或下方接入。对于需要安装在设备面板上的场景，底板外缘可作为安装边界，固定孔间距和底部支撑高度需要结合实际机箱尺寸复核；对于桌面调试场景，底部支脚和重量分布决定按压按键时整机是否稳定。

　　结构设计中较关键的一点是操作件与电子件的公差协调。摇杆支座不能只按静态模型处理，需要考虑推动过程中连杆、旋钮和传感器的运动包络，尤其在极限倾角下，手柄底部、紧固件和底座表面之间要保留间隙。按键周围也要避免侧壁过高造成卡滞，按键帽顶面应略高于周边结构，但不能突出过多，防止运输或误触时被持续压下。屏幕支架则需要兼顾角度保持和轻薄化，铰接处不能与排线产生摩擦，屏幕翻开后重心不应使整机向后倾。从应用场景看，这类终端适合机器人遥控、教学实验、移动平台控制、简易CNC或自动化设备手动调试。它不是单一外观件，而是把机械操作、电子控制和视觉反馈整合在一起的功能总成。

　　建模时需要重点检查电路板正反面元件高度、接口插拔方向、屏幕开合角度、摇杆行程范围以及手指操作空间。底座内部的走线槽虽然在外观上不明显，但对实际装配影响很大，线材应从运动件侧面绕过，并在支座附近预留弯曲半径。整体外形以低矮、宽底座为主，前方和两侧留出手部靠近空间，后侧屏幕抬高形成观察面。安装边界上，底部孔位用于与设备机架或面板连接，侧面接口区域需要保证插头插入后不超出支撑脚范围，屏幕处于最大打开角度时的后方空间也应纳入机柜布局校核。通过这种结构，操纵输入不再是分散的外接零件，而是与主控和显示形成紧凑的控制端，既方便样机迭代，也为后续封装外壳、增加防护或扩展接口提供了明确的机械基础。
