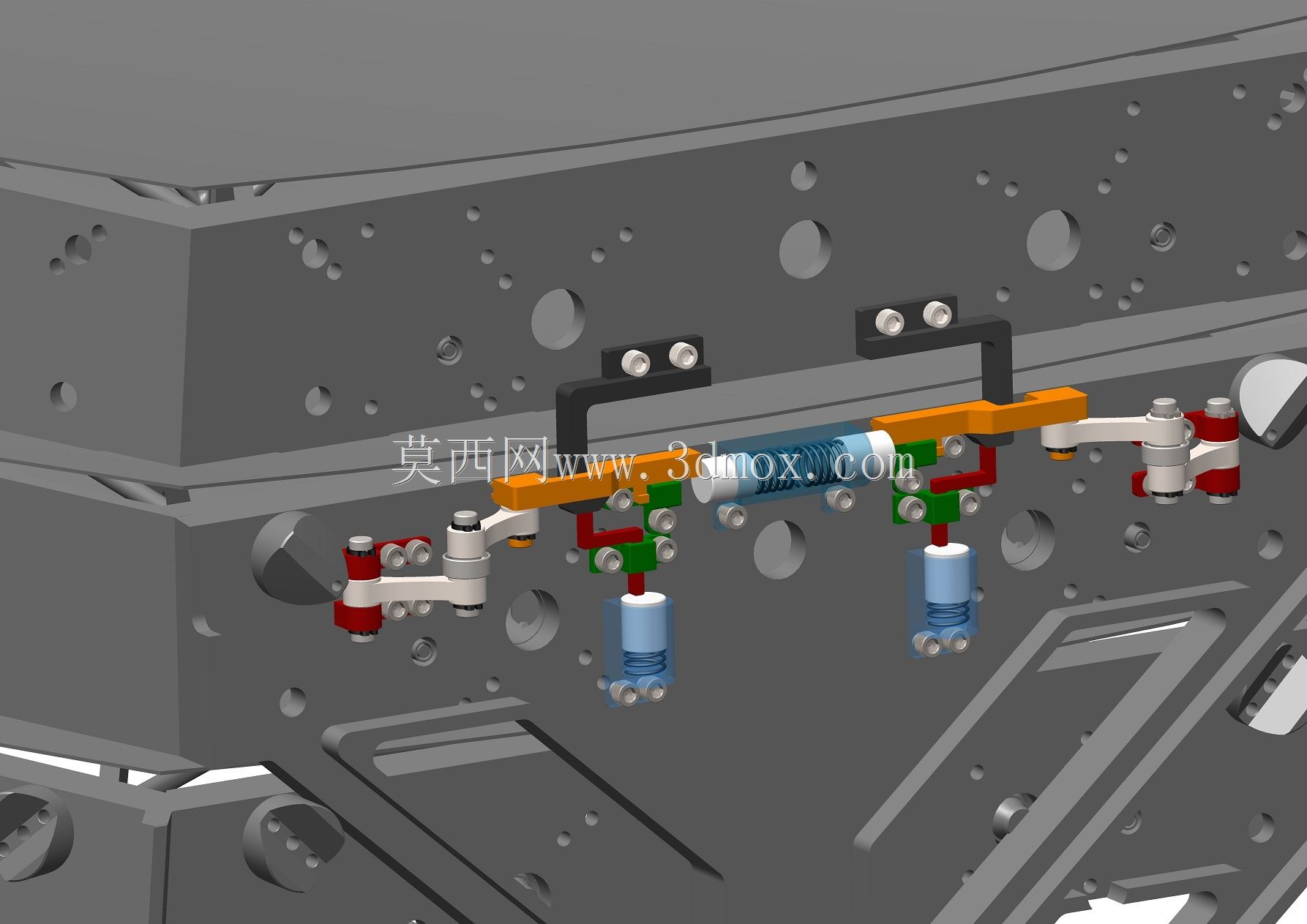

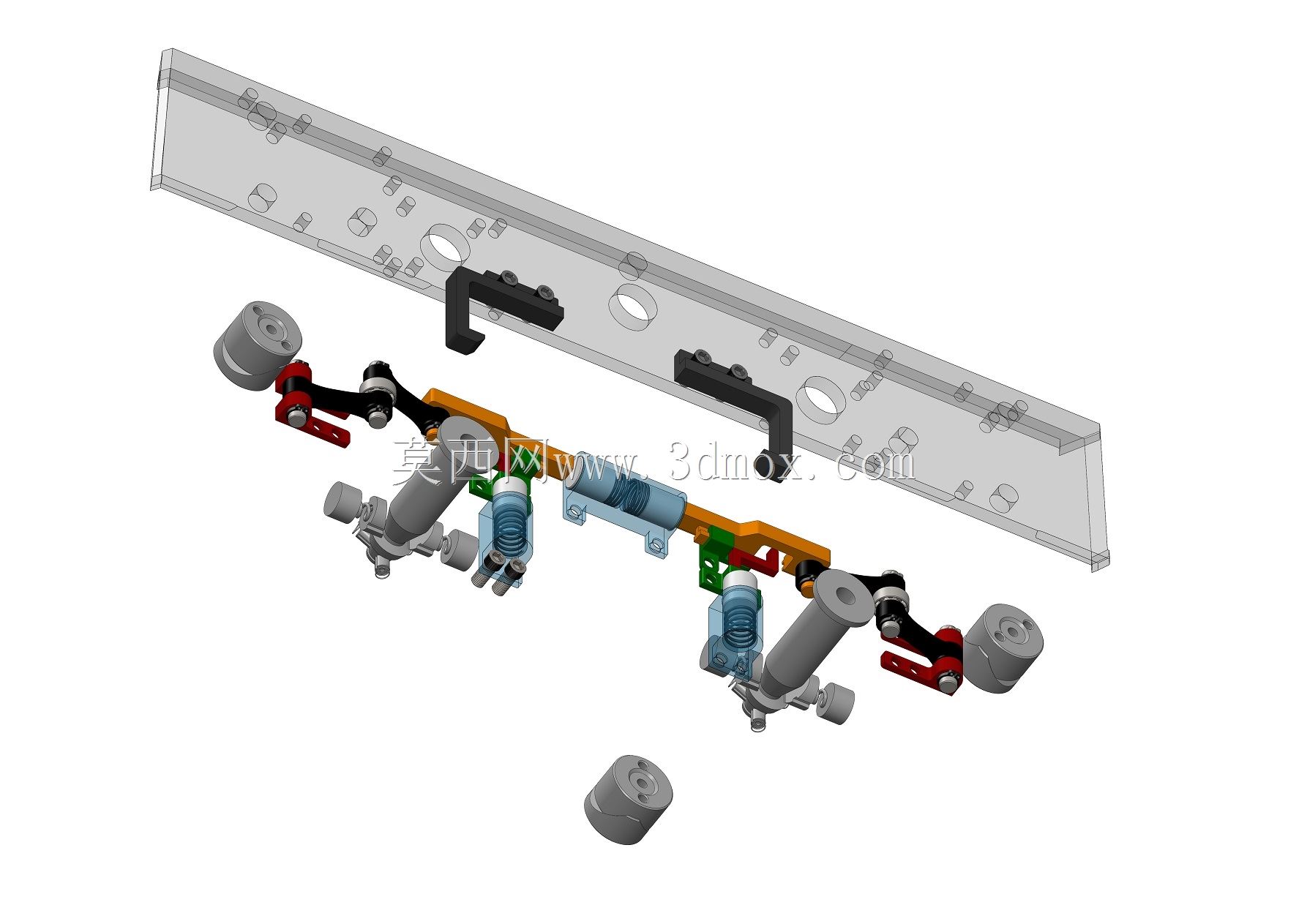

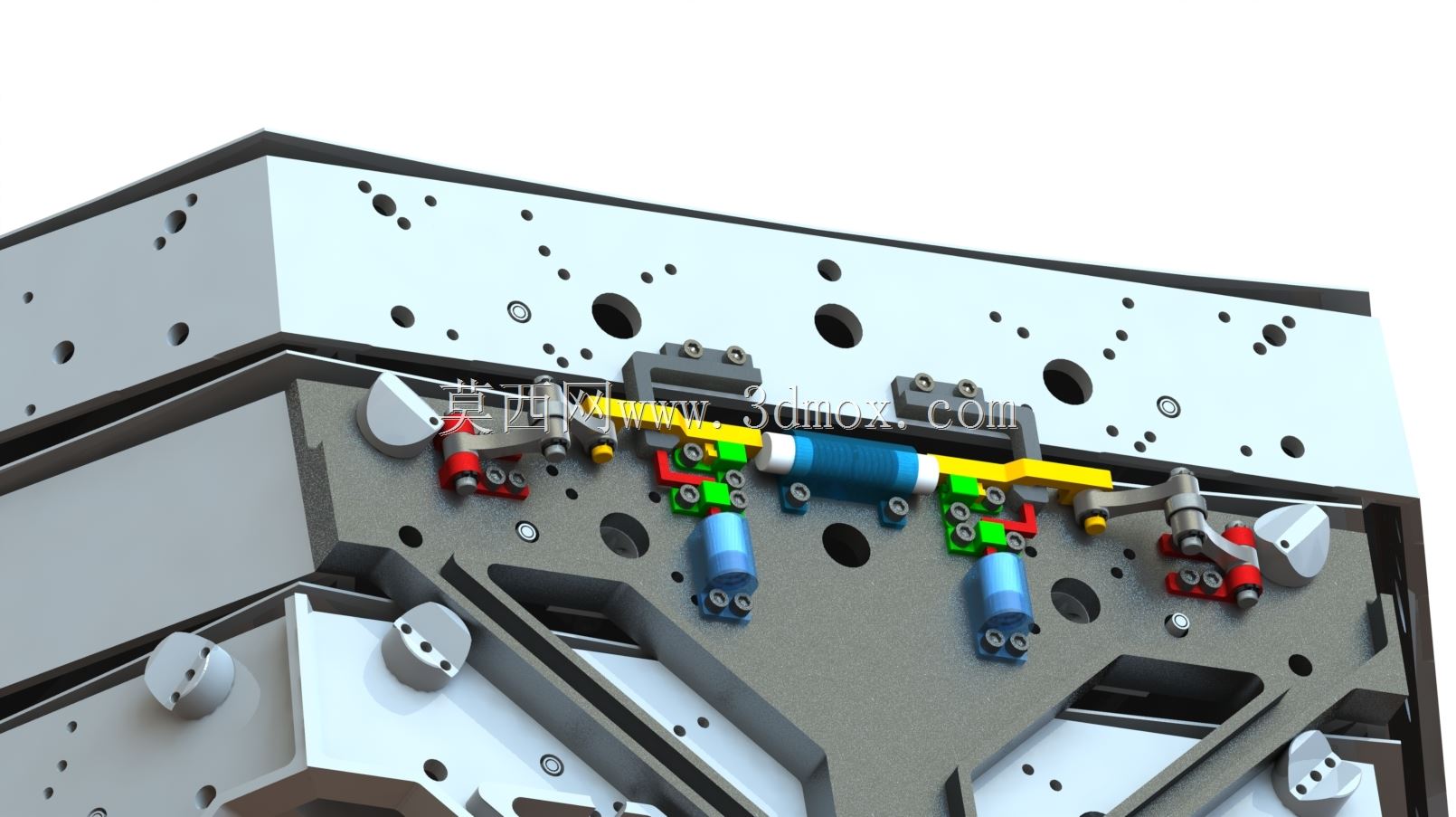

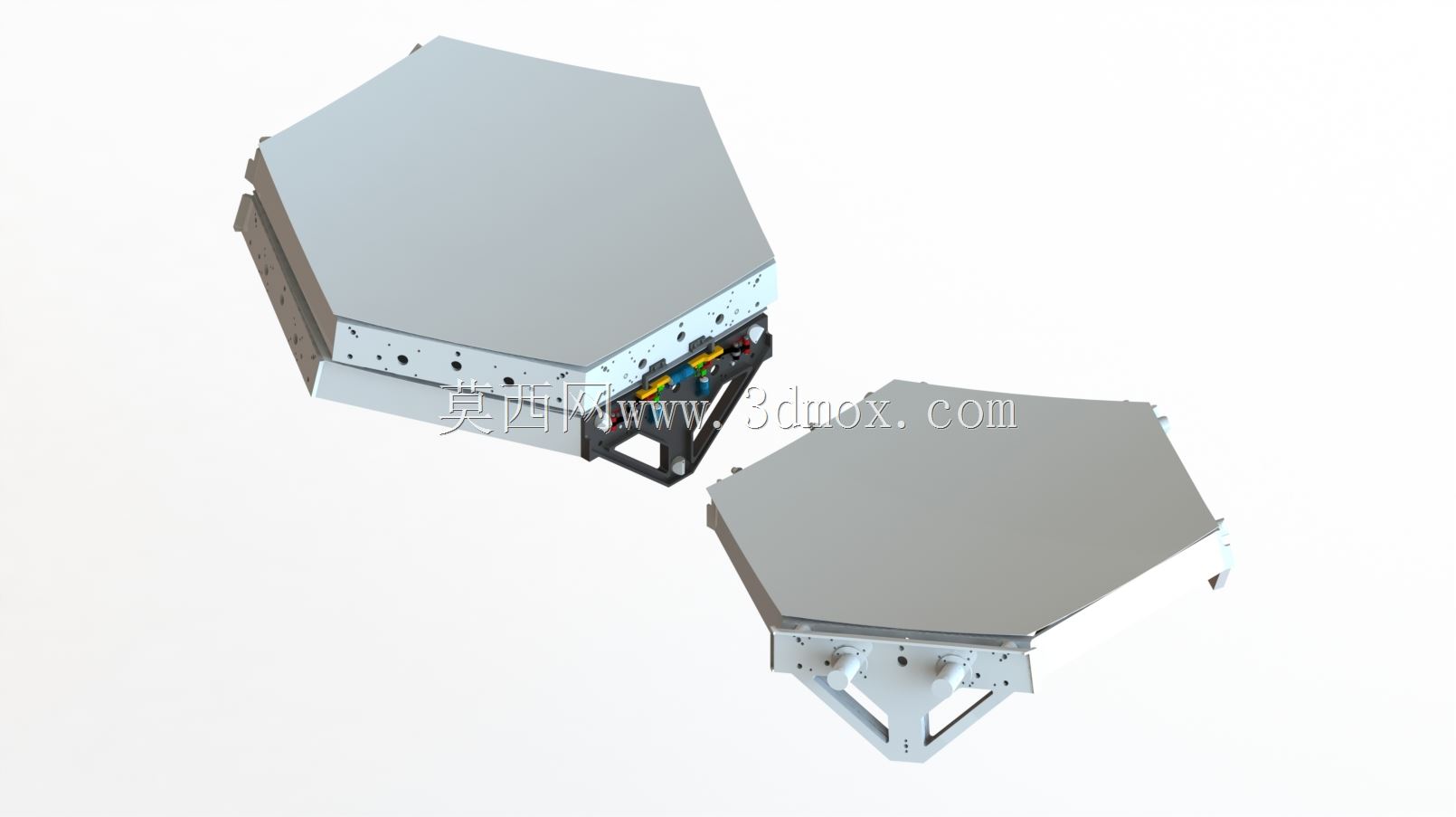

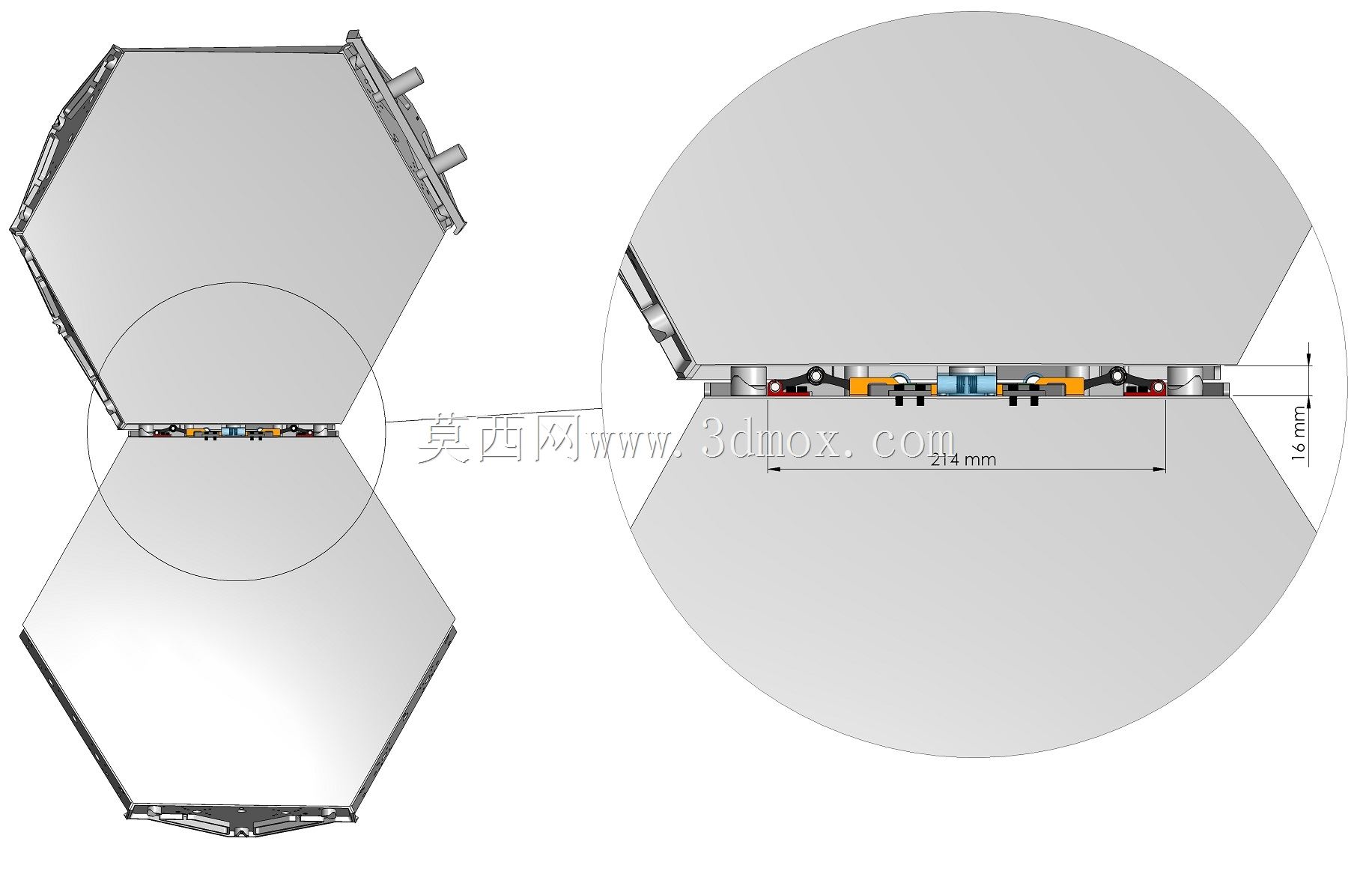

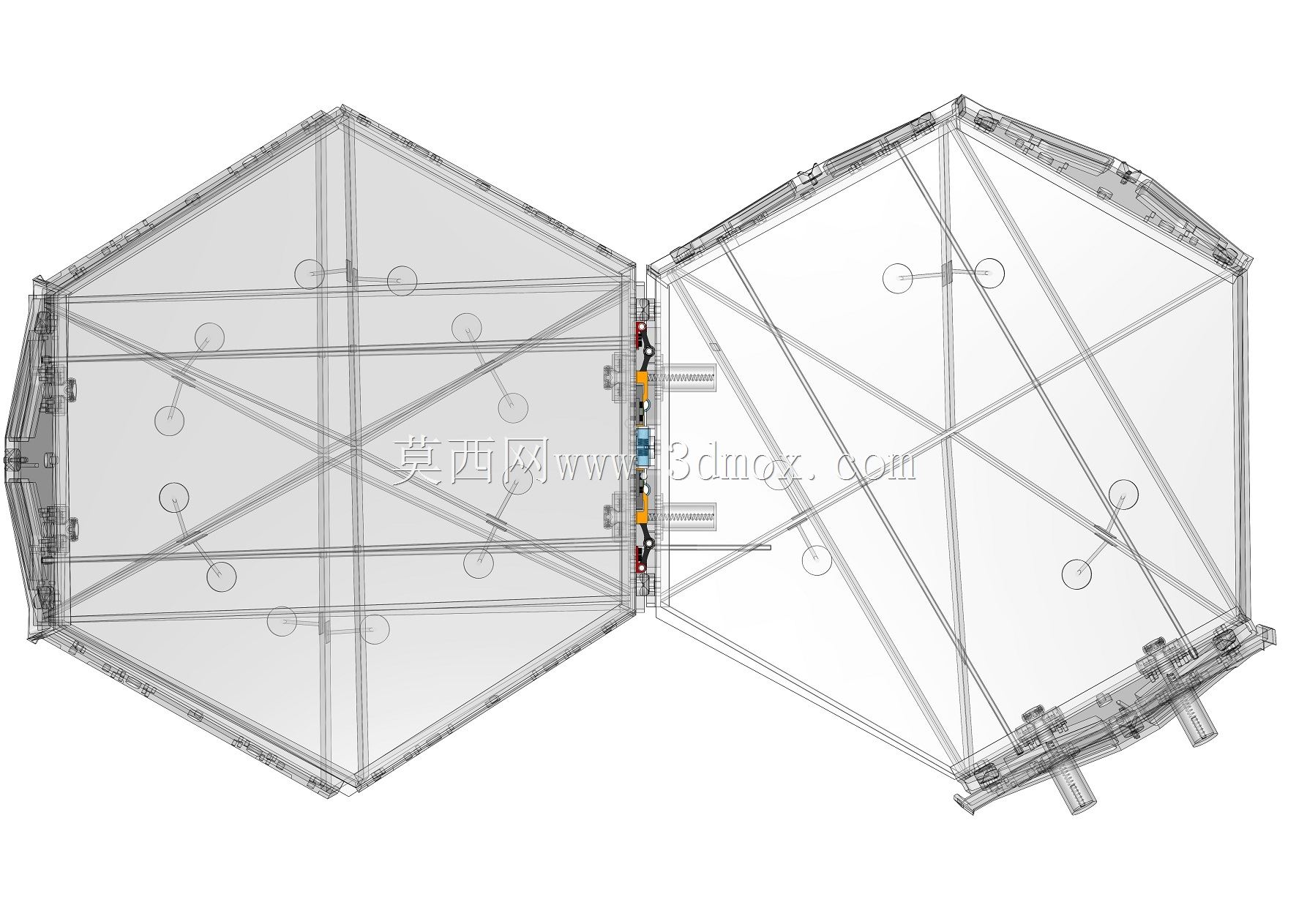

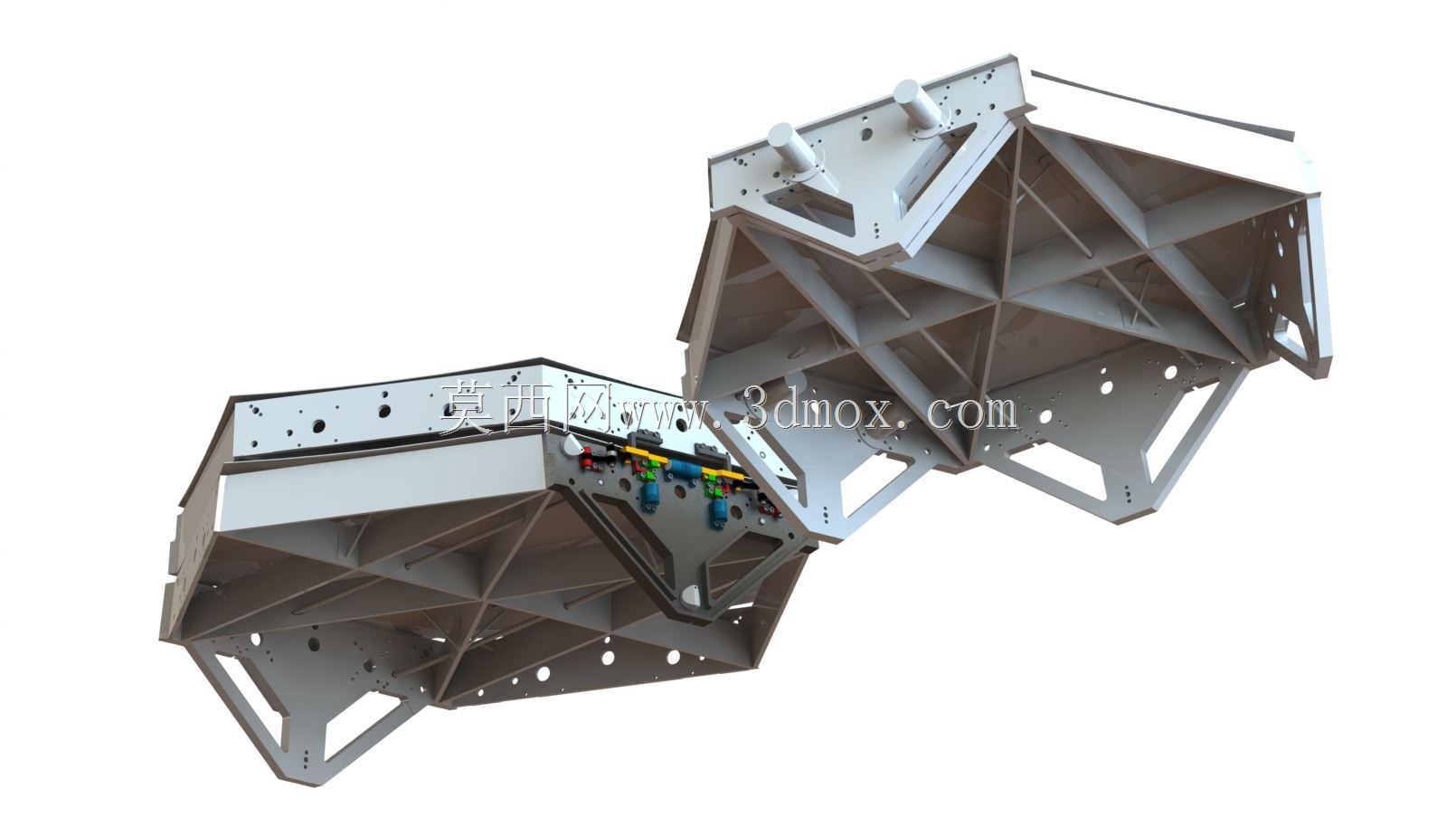

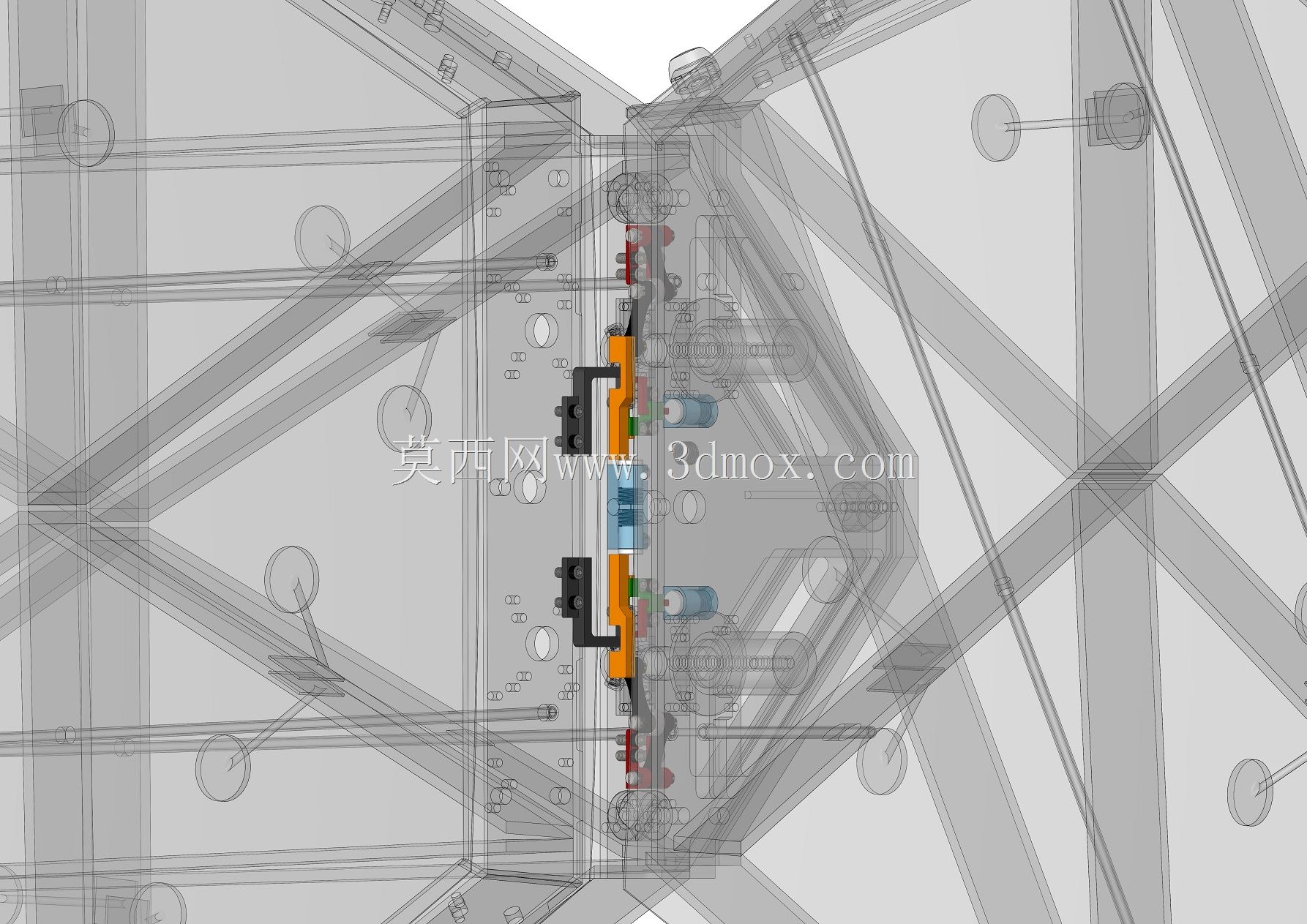

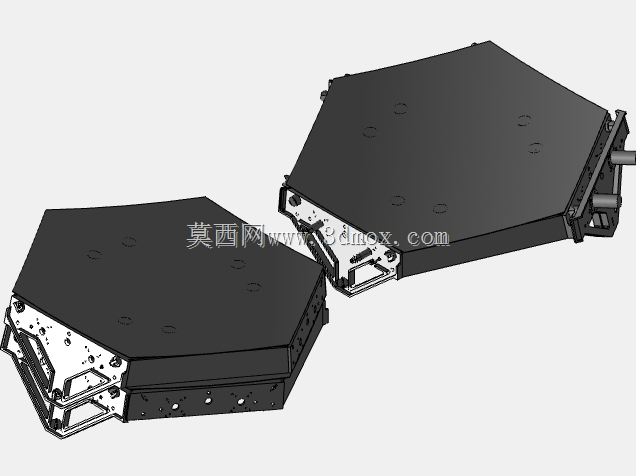

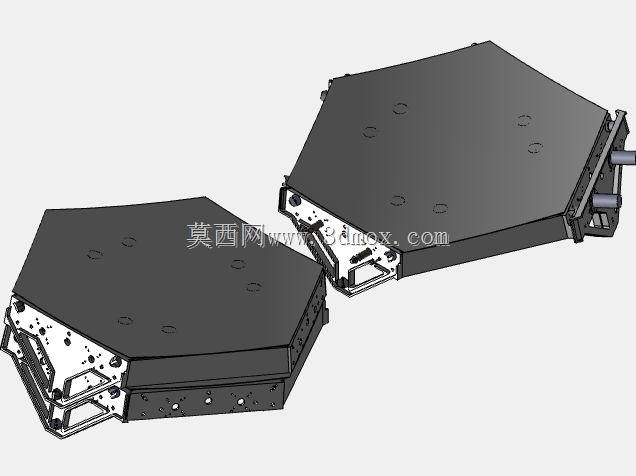

基于高重力曲柄滑块的六角形面板释放机构 (HG-HPRM) NASA 挑战赛项目详细信息

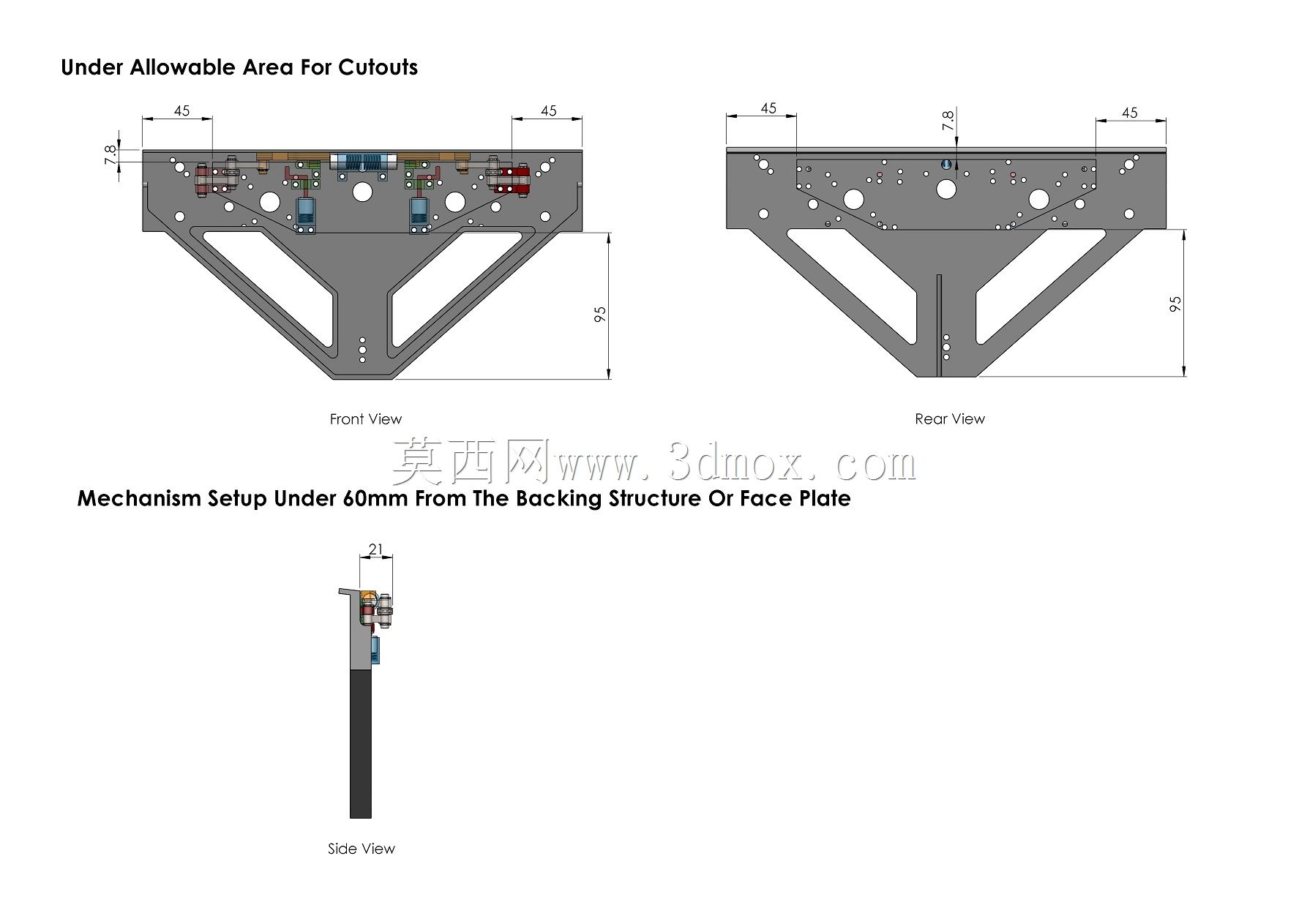

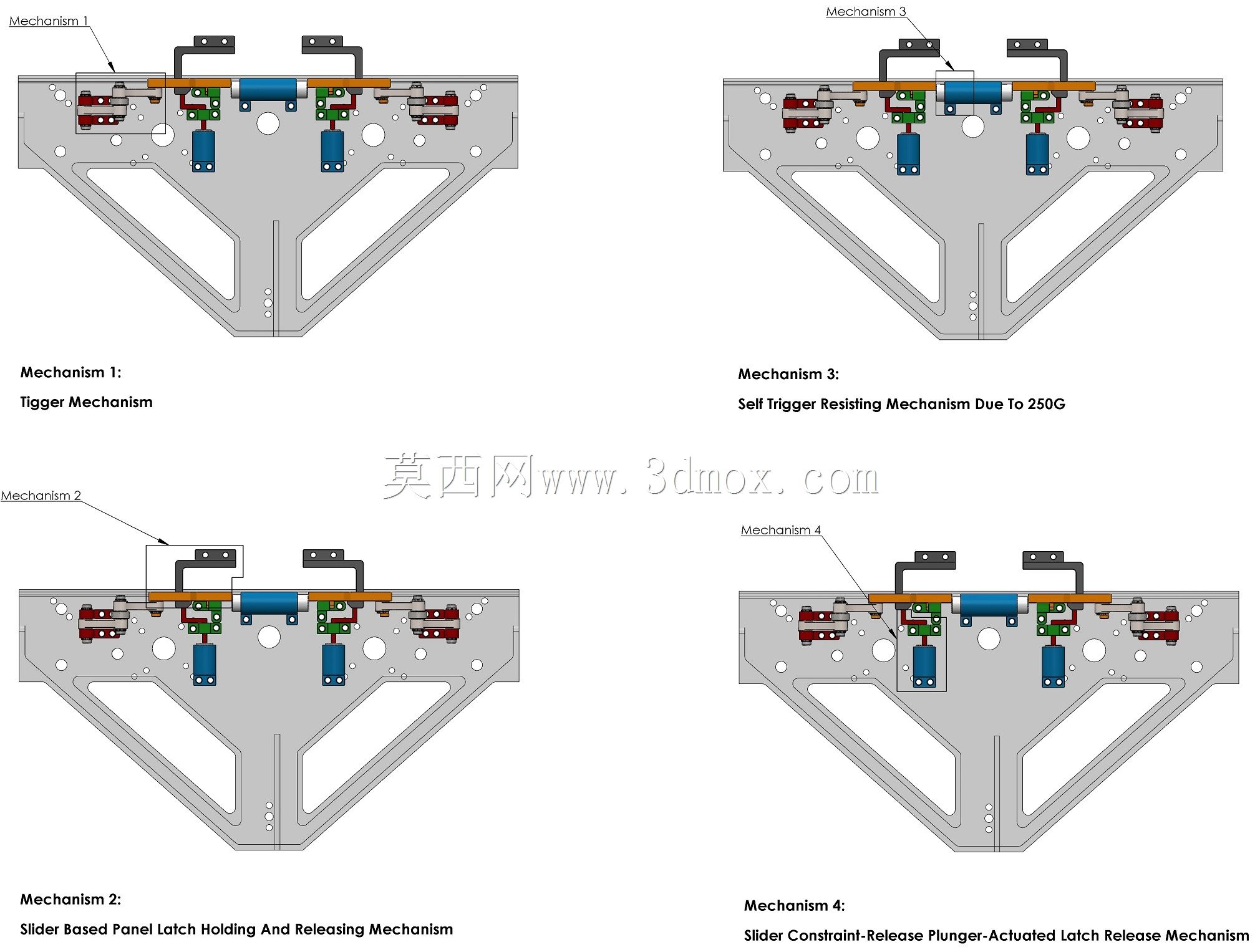

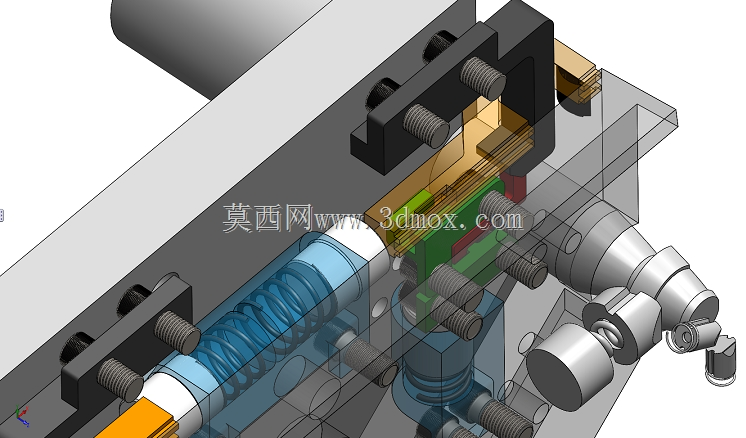

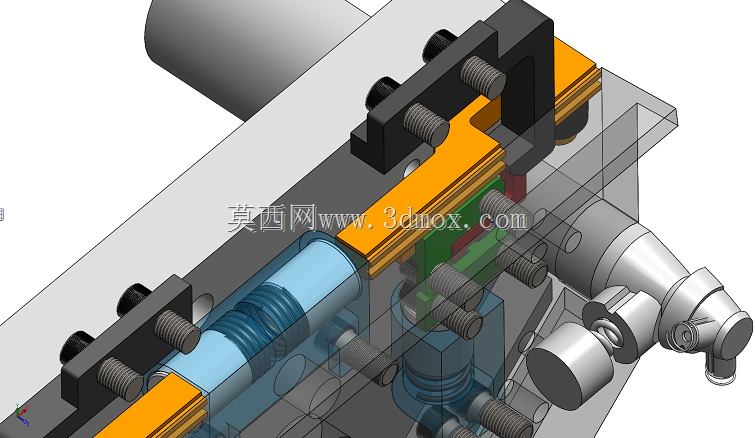

这种创新设计满足了对能够承受极端条件（例如发射过程中经历的 250G 加速度）的可靠释放机构的关键要求。该机构确保在恶劣的太空环境下安全接合、受控释放和可重复操作。主要特点包括高稳健性、防止意外启动以及以最小的力启动的能力，使其成为太空任务的理想选择。主要特点和优势：1.稳健且可重复的操作：?设计用于在极端条件下可靠地运行，包括振动加速度高达 250G。?由于精确的弹簧和柱塞校准，啮合和释放循环具有高耐用性和一致性。2.卓越的材料：?由 1060-H18 铝合金制成的组件，重量轻、性能高强度。?压缩弹簧采用弹簧钢，确保弹性和性能。3.紧凑高效的设计：?所有部件均符合允许的切口区域和重量限制，总质量为106克。?机构经过优化，结构紧凑，但不影响功能.4.安全精准：?自触发机制可防止冲击力造成的意外启动。?启动力小于25N，确保操作轻松可控。5.创新机构：?机构1：触发机构。?Mec

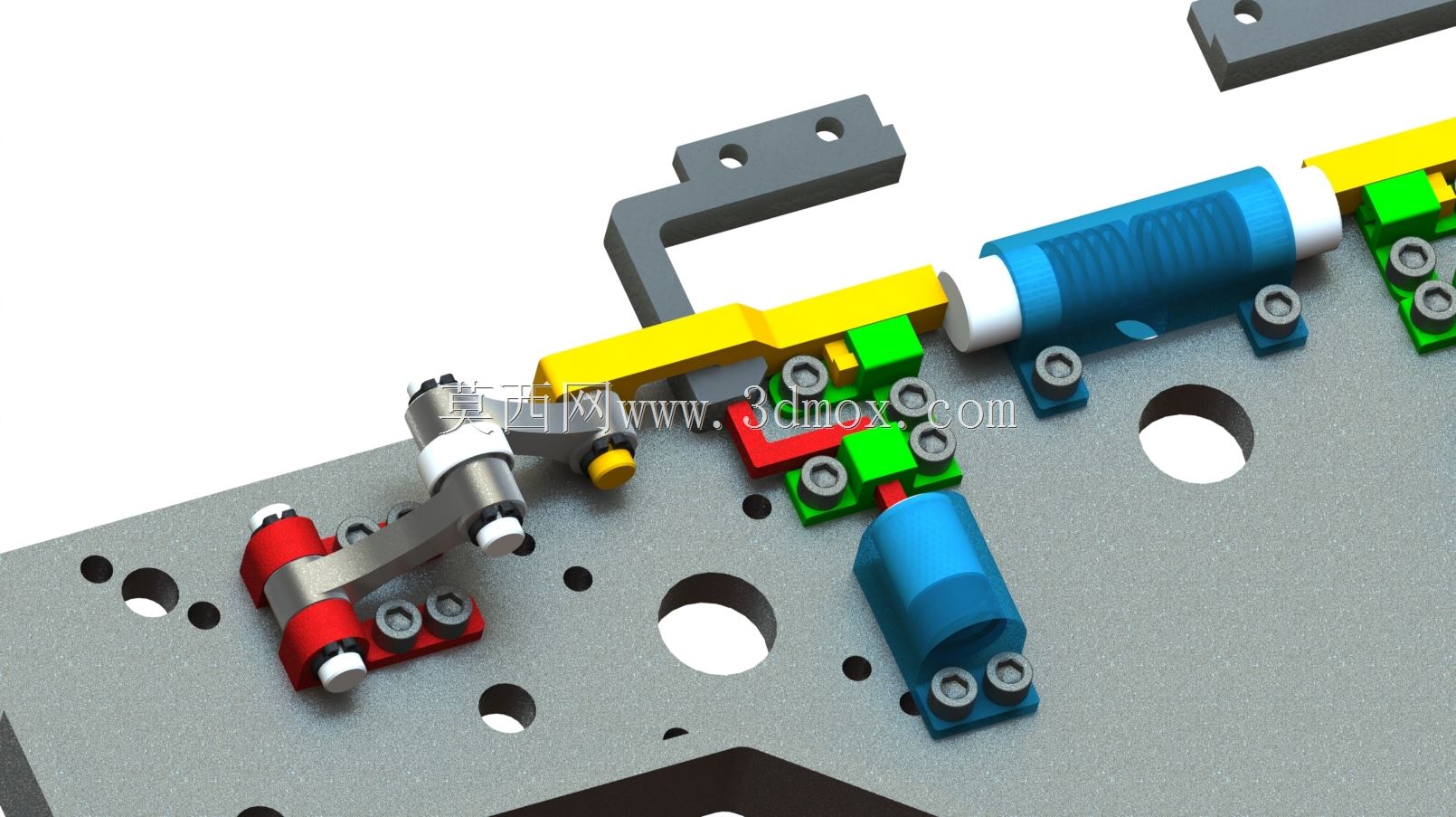

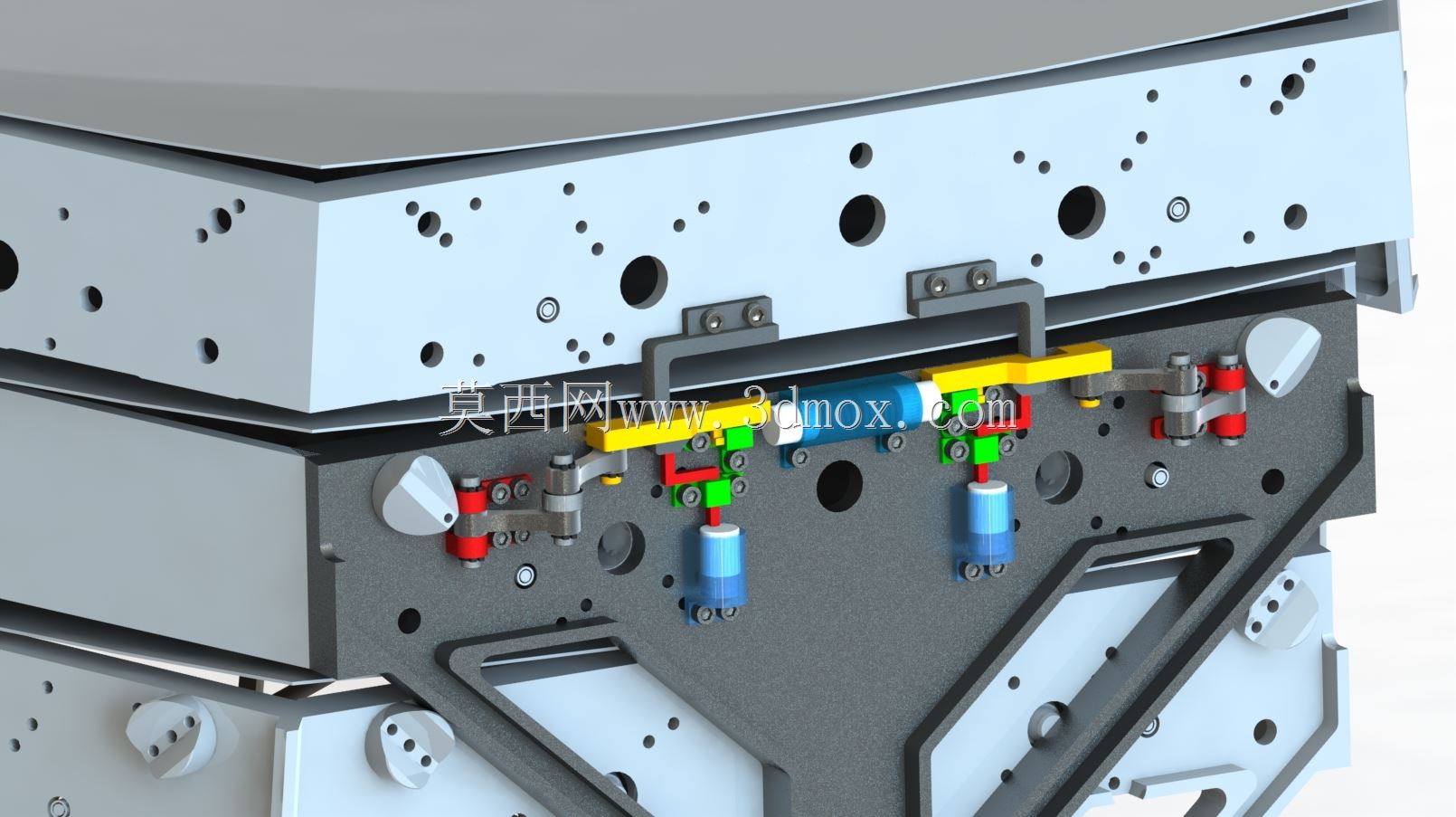

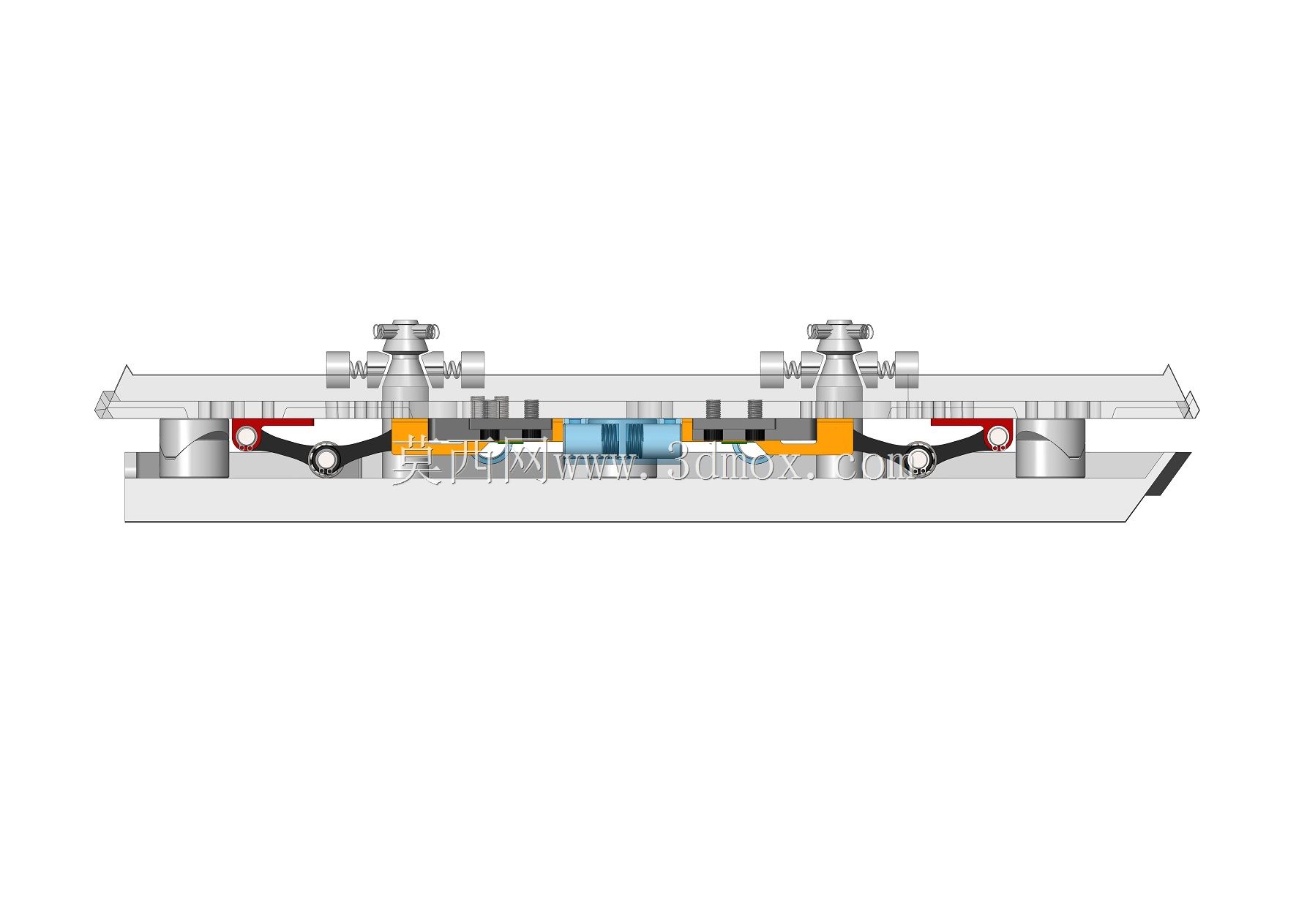

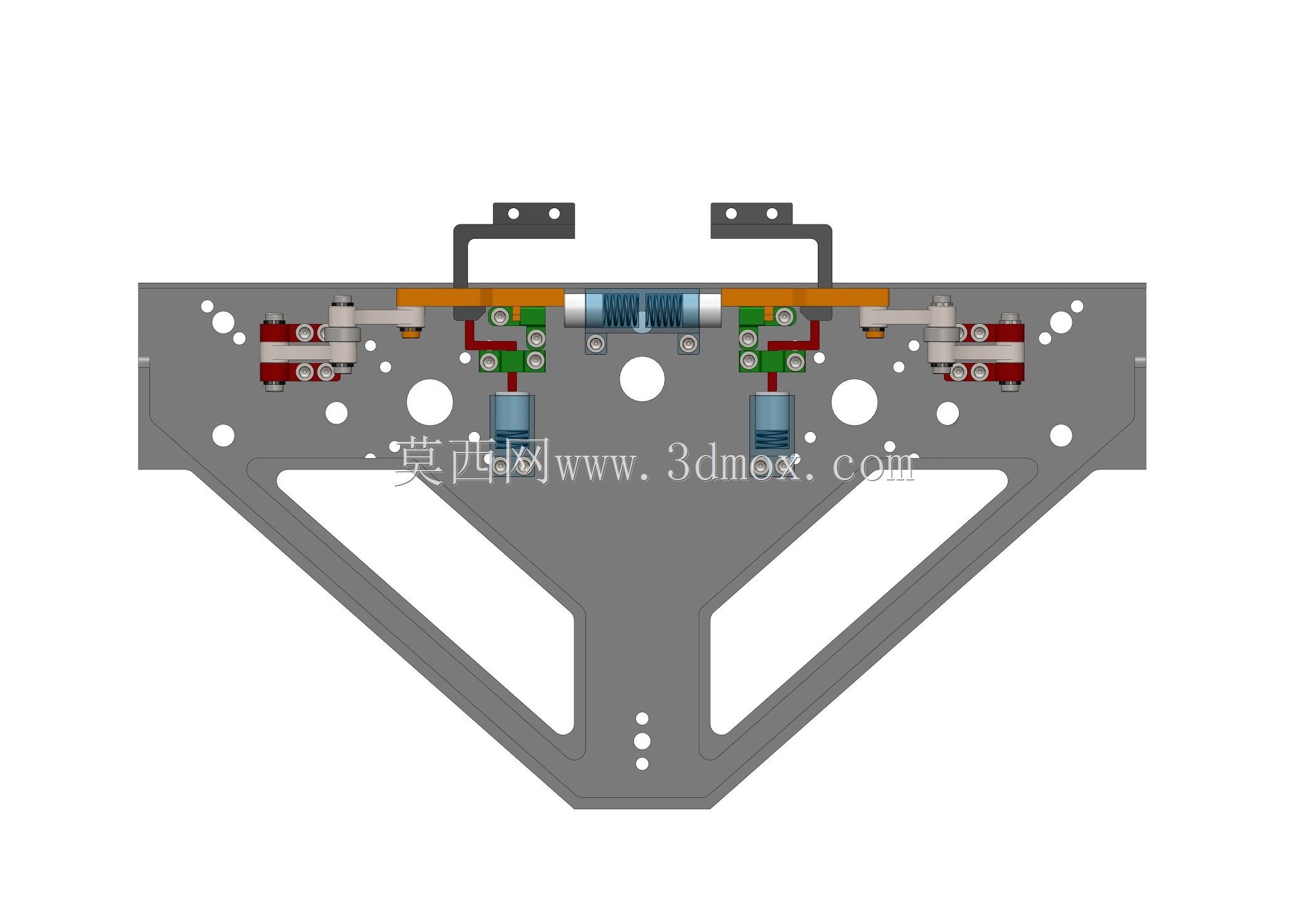

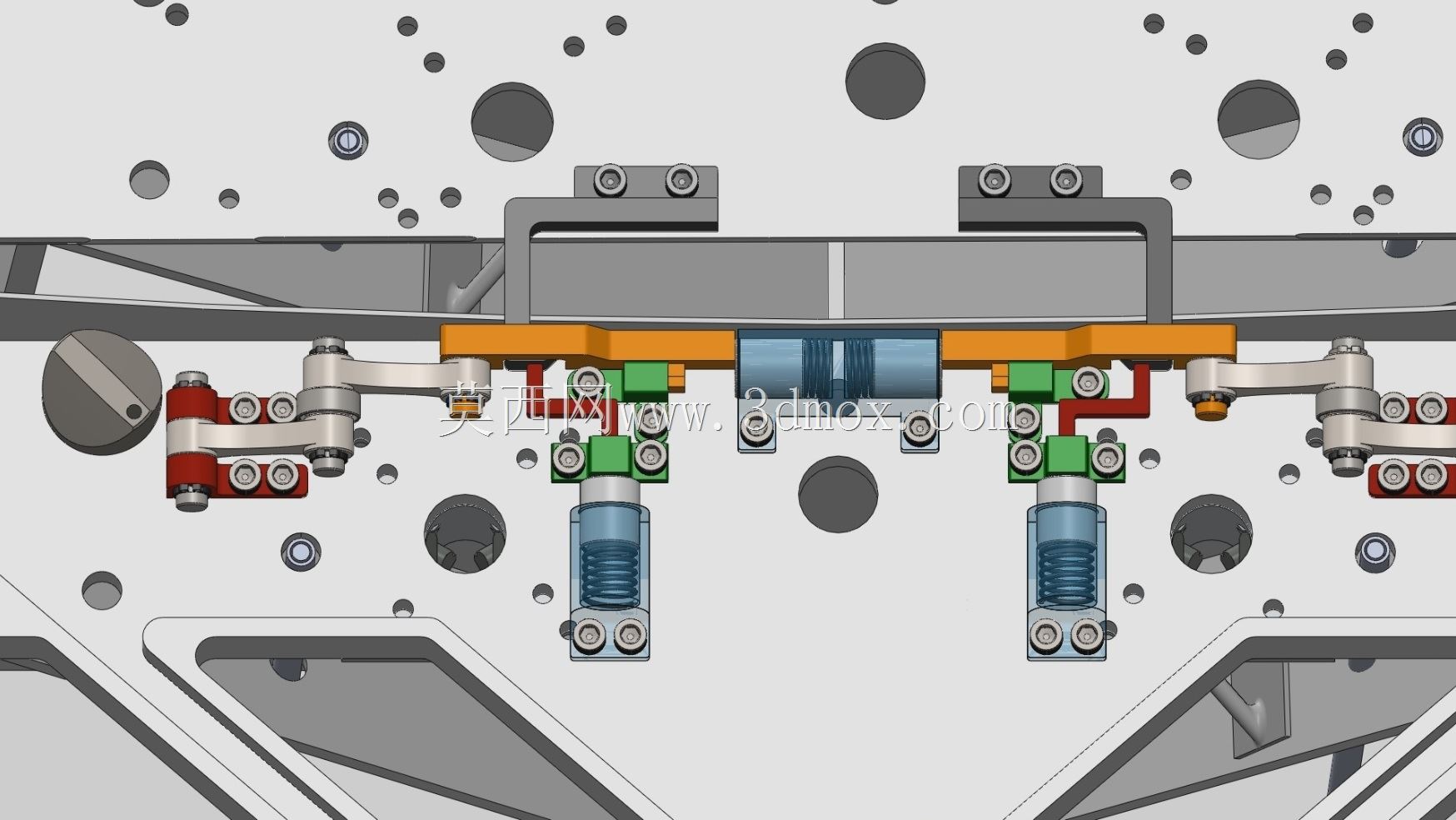

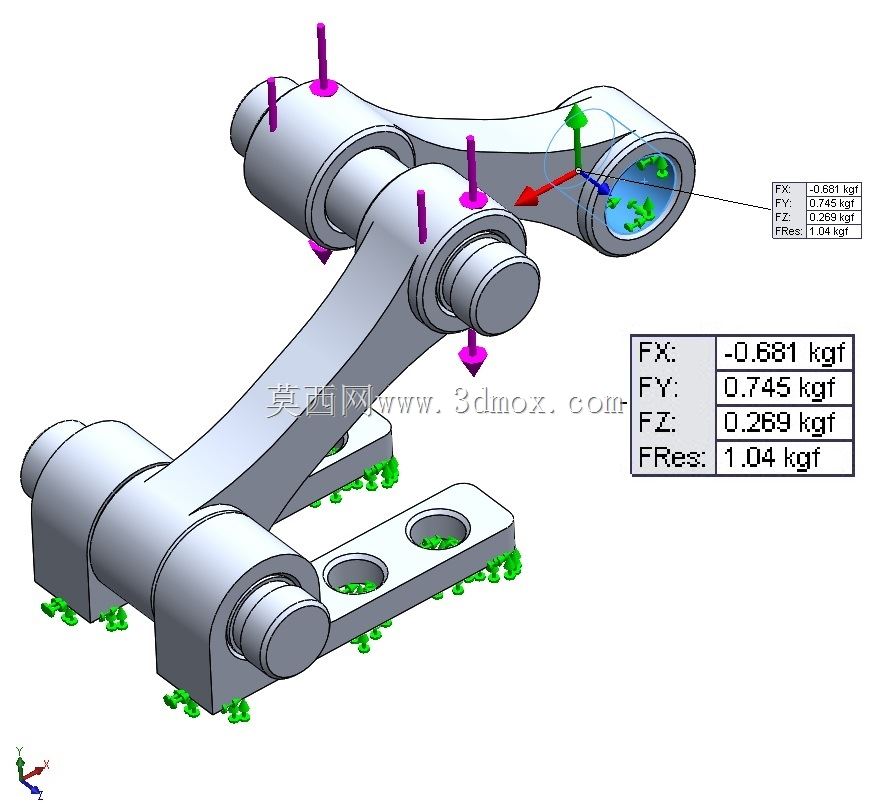

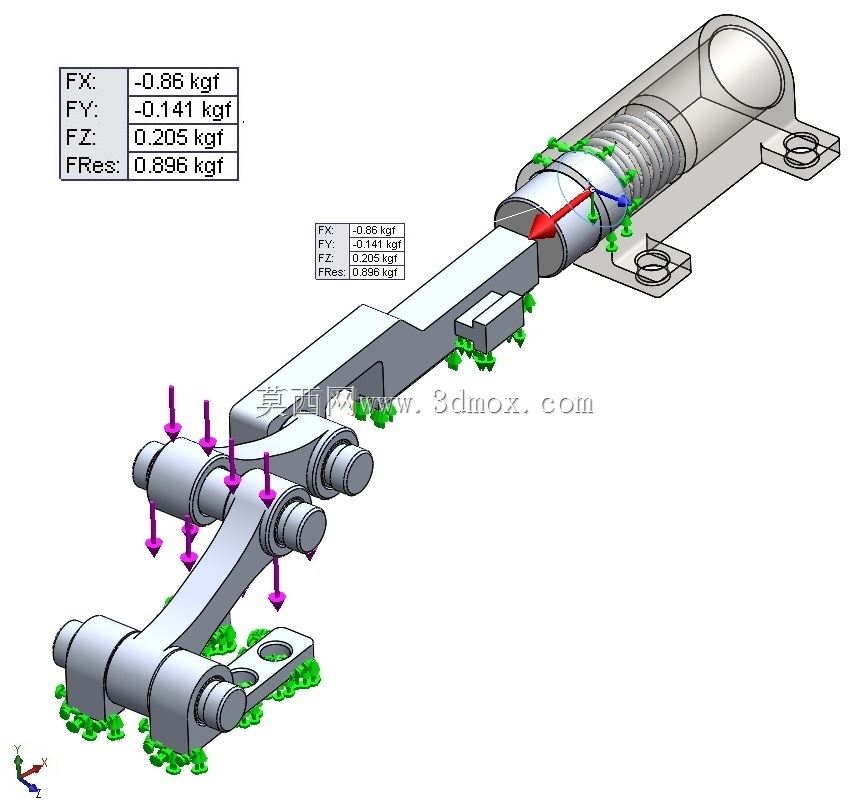

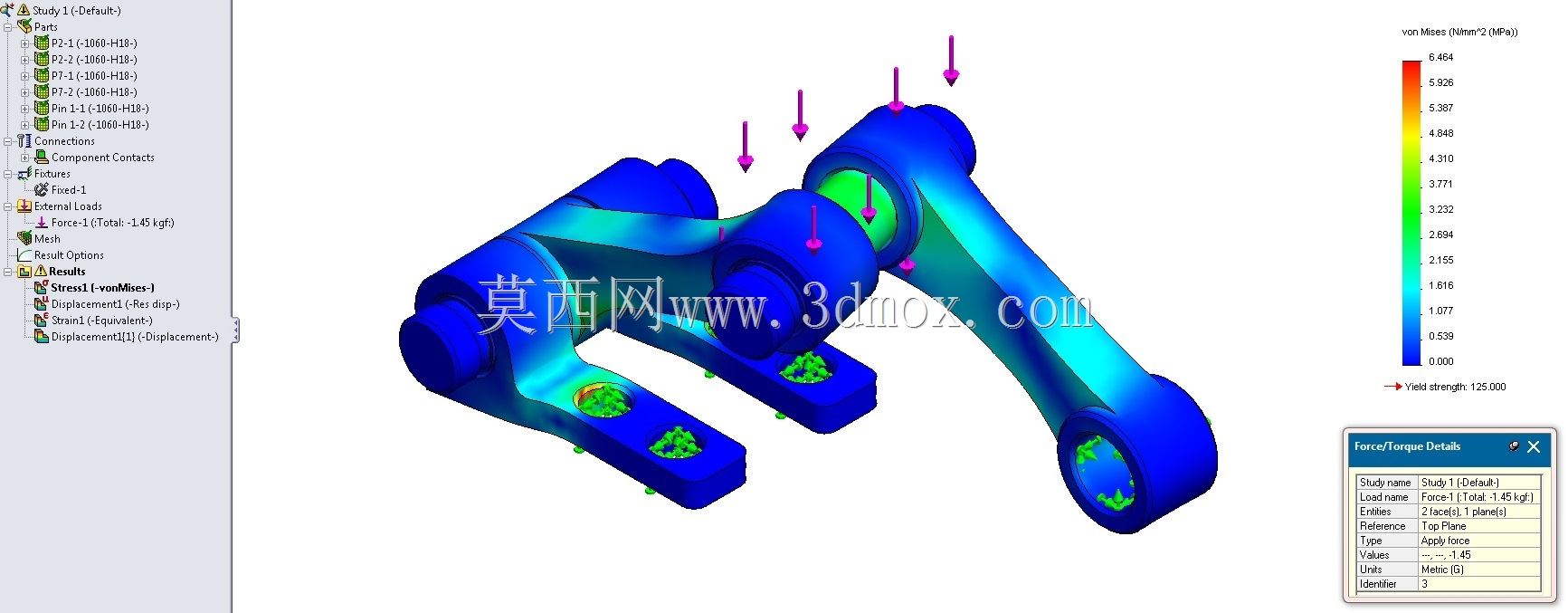

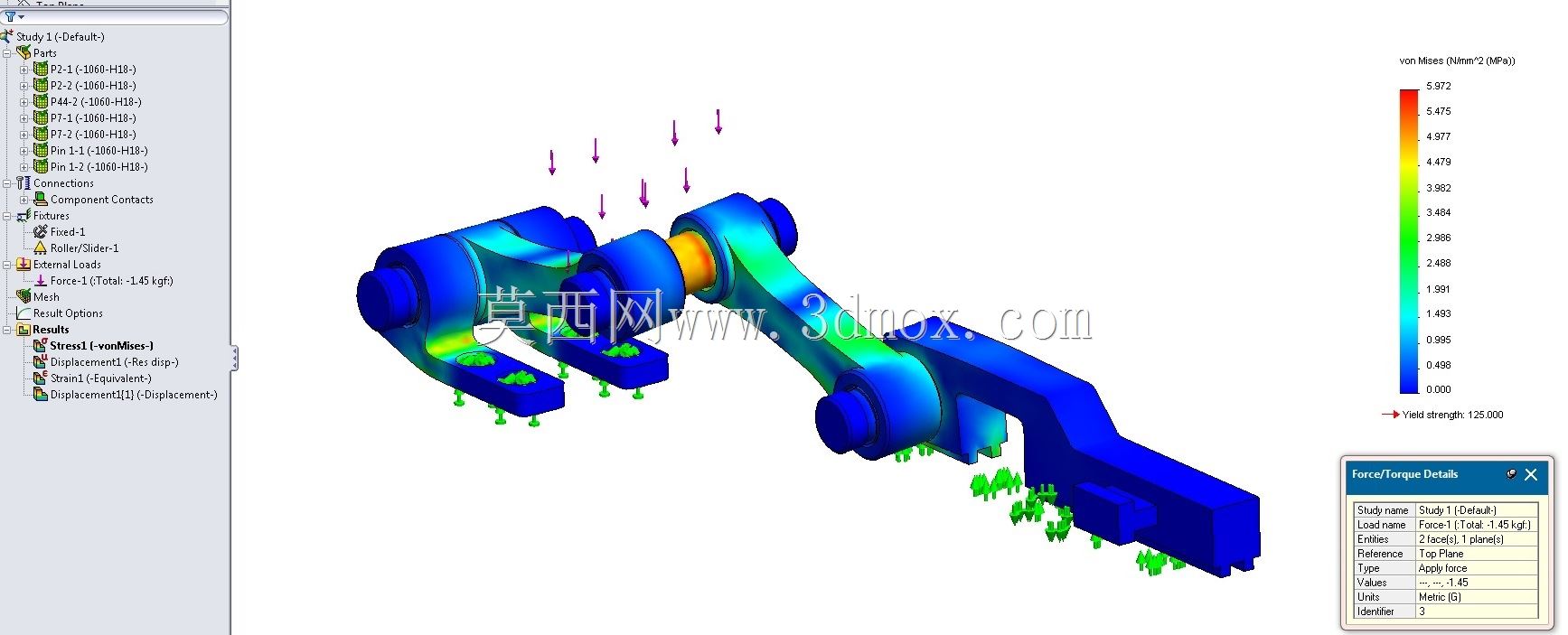

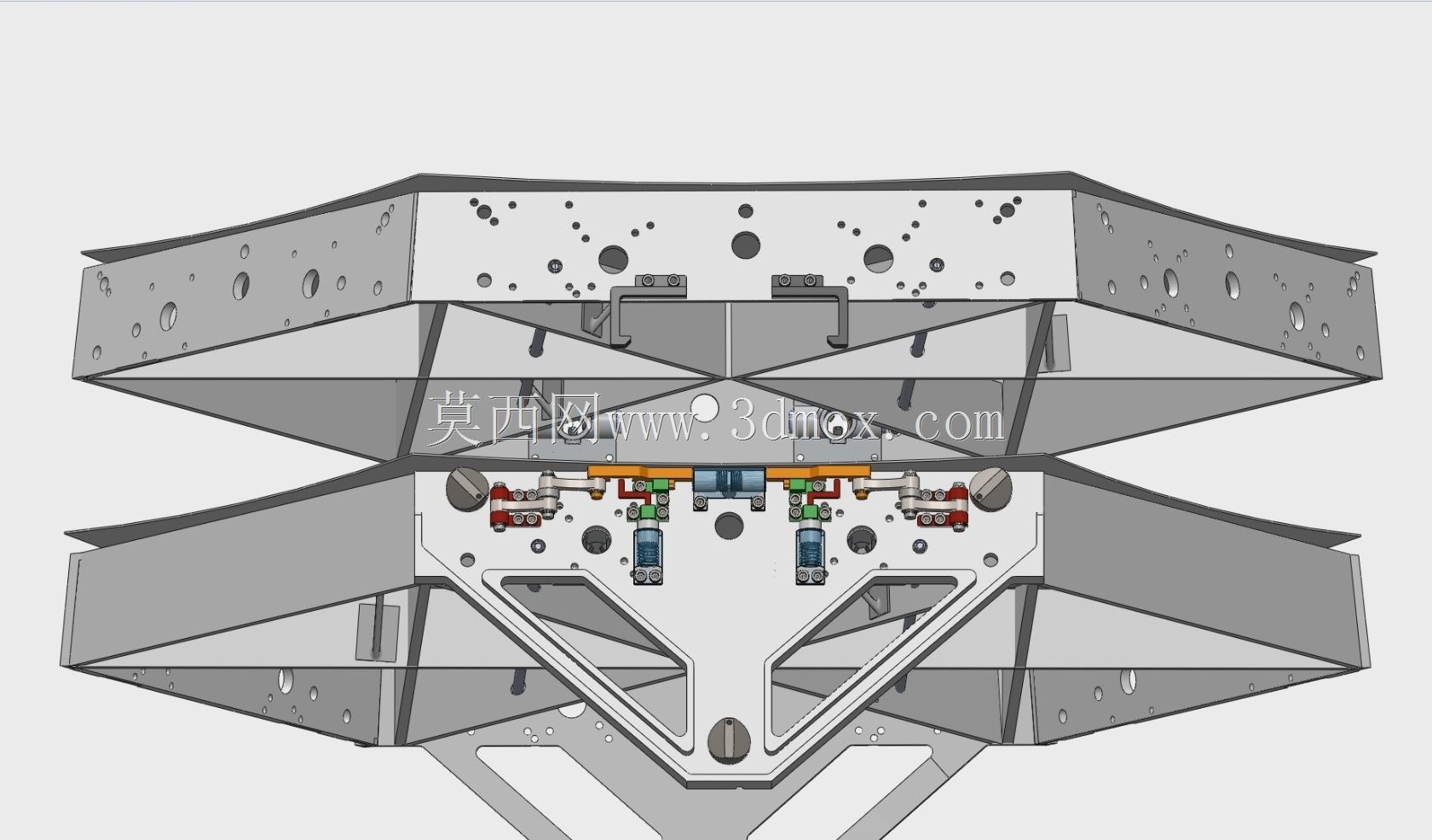

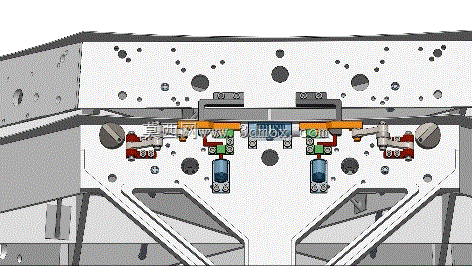

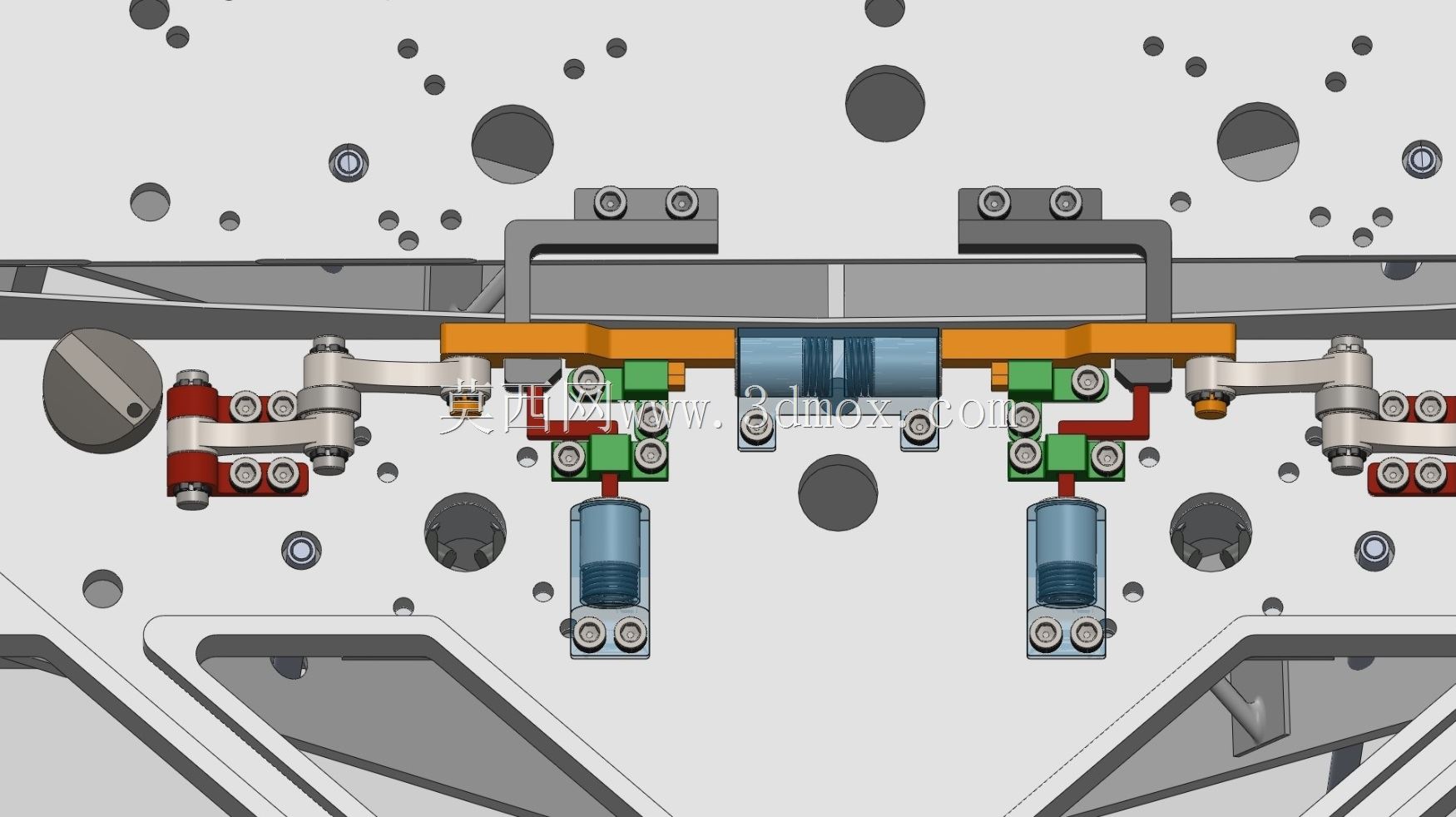

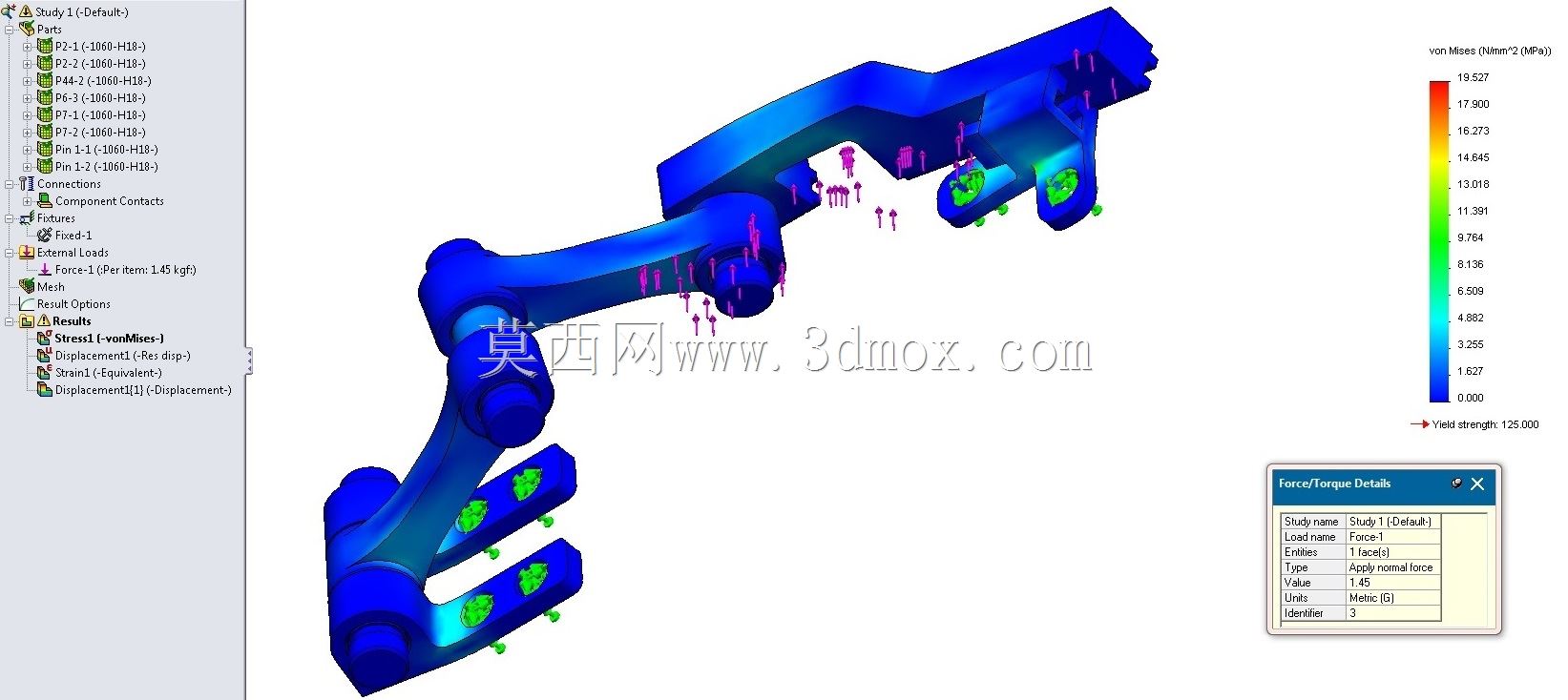

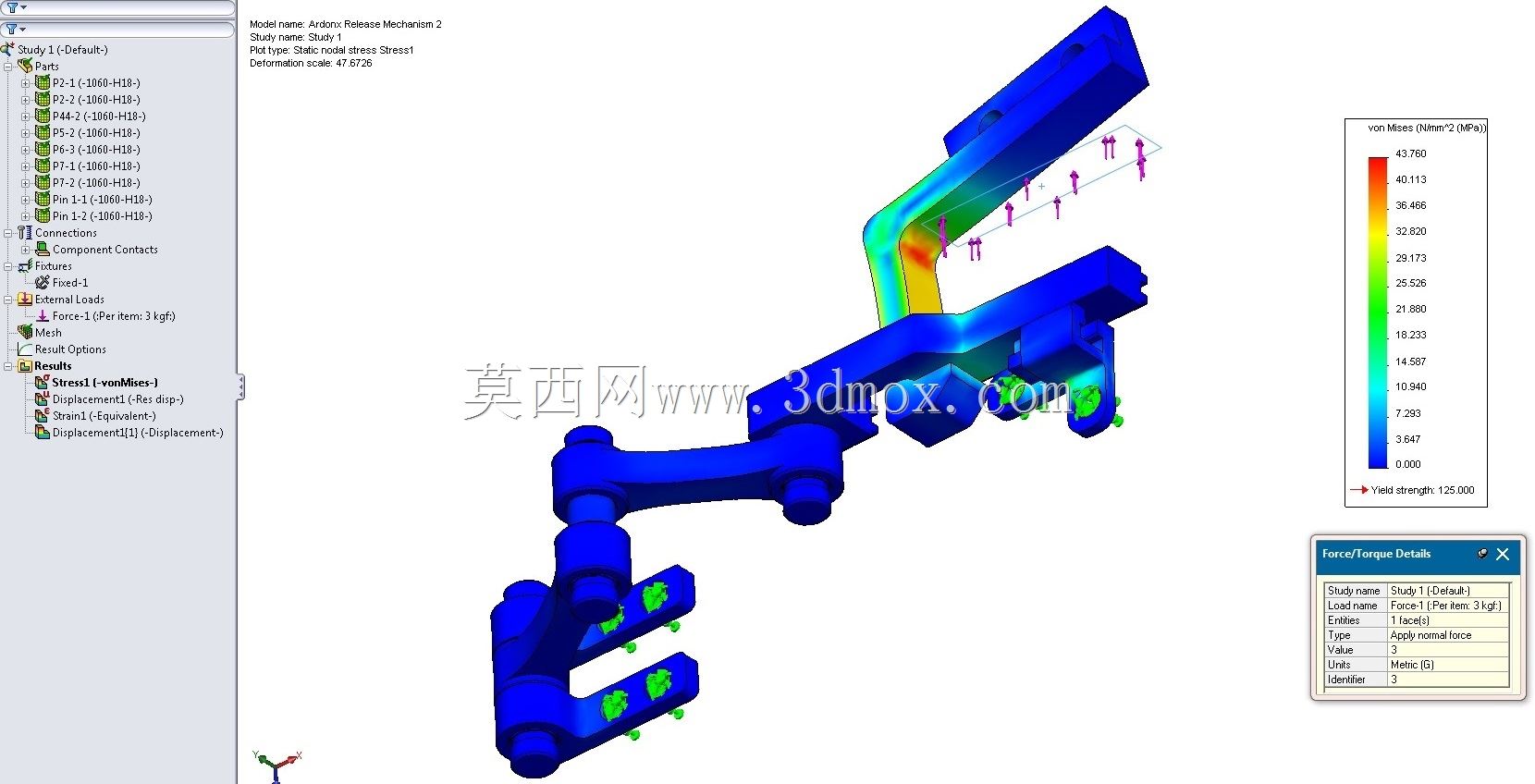

机制2：基于滑块的面板闩锁保持和释放。?机制3：由于250G加速度而自触发抵抗。?机制4：滑块约束释放柱塞驱动闩锁释放。6.热和结构弹性：?能够操作-60°C 至 100°C 之间。?通过极端热负载和机械负载下的模拟验证结构完整性。工程亮点：?详细的应力分析，证明 250G 加速度下的完整性。?验证激活力并防止意外激活。?使用 SolidWorks 创建的高质量 3D 模型和渲染，确保准确性和保真度。结论：该设计展示了强大、可靠的设计，以及空间应用释放机制的创新解决方案。它满足所有评估标准，同时提供对制造、装配和操作可行性的信心。该机构的可靠性、紧凑设计和安全特性使其成为 NASA 挑战和未来太空任务的有力竞争者。
