PVC三通换向球阀结构设计

　　该模型呈现的是一款PVC材质三通换向球阀，主要用于给排水、泳池循环、化工轻腐蚀流体以及农业灌溉等管路系统中，实现三条管路之间的流向切换。与普通两通球阀不同，这类阀体在同一壳体内集成三个承插接口，内部阀芯通过旋转改变通路组合，可在不拆卸管路的情况下完成旁通、合流、分流或回路切换，适合空间紧凑、需要频繁改变流路的场合。

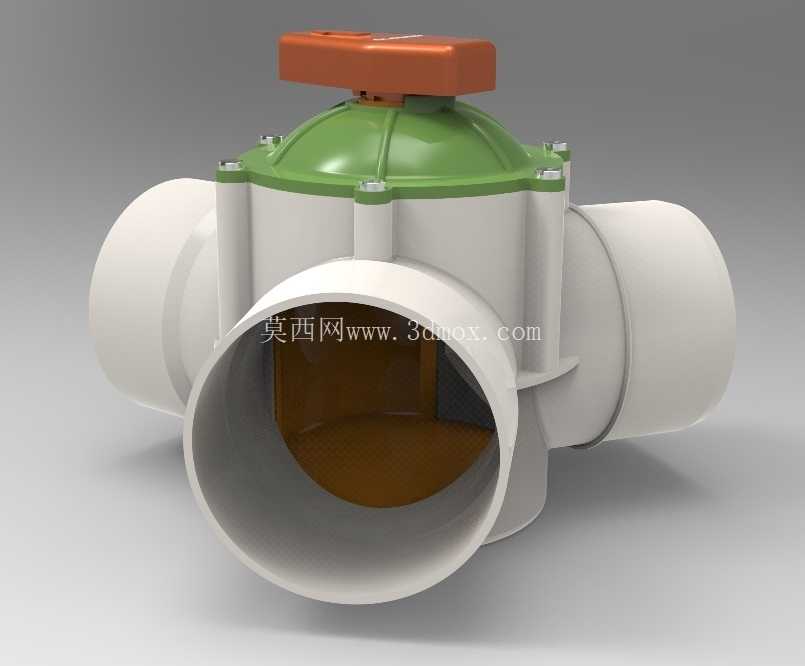

　　从结构上看，阀体采用近似三通壳体布局，三个接口沿水平方向分布，接口端部为承插式圆筒结构，便于与PVC管材进行粘接连接。接口外径和内孔深度需要与对应管材规格匹配，设计时应保留足够的承插长度，使胶接面能够承受管路压力和轴向载荷。阀腔位于三接口交汇处，内部容纳球形或近似球形流道元件，阀芯转动后改变开孔与各接口的对中关系，从而决定流体通过路径。

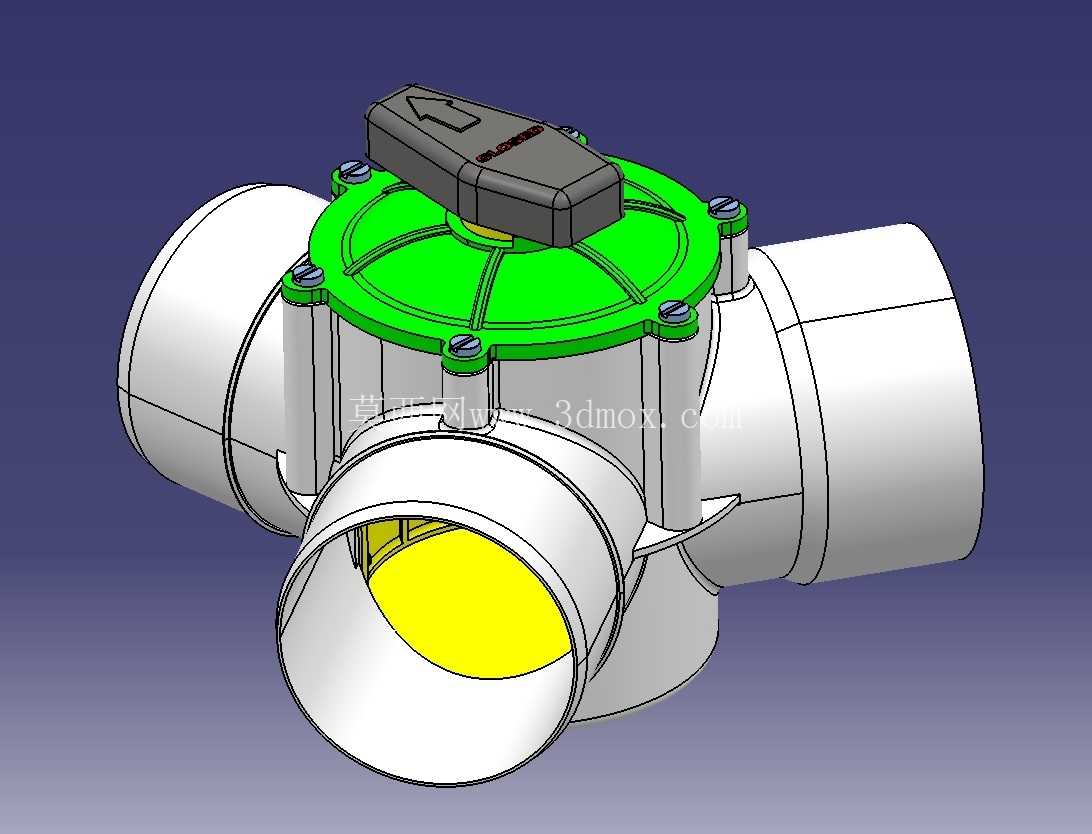

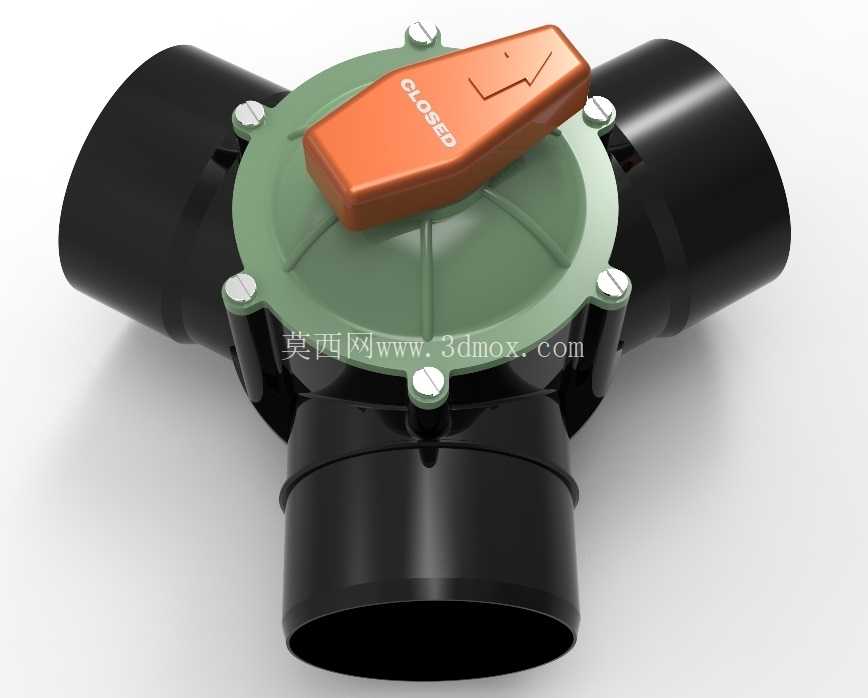

　　上部绿色部分为阀盖或压紧端盖，围绕阀腔形成可装配边界。端盖通过多颗螺钉与阀体连接，螺钉沿圆周均布，有利于将密封压紧力均匀传递到阀座区域。这种布置方便后期维护：拆下端盖后可检查阀芯、密封圈和阀座磨损情况，而不必将整个阀体从管路上切除。对于塑料阀门而言，螺钉连接区域需要重点考虑局部壁厚和加强结构，因为装配扭矩容易在塑料柱位或凸台处产生应力集中，长期受压后可能出现蠕变松弛。

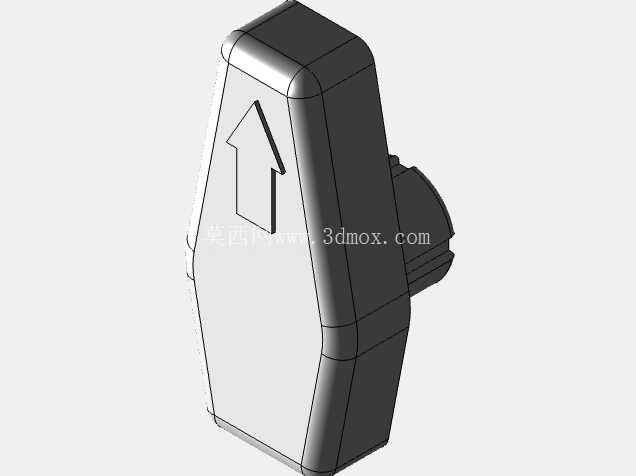

　　顶部黑色部件为操作指示盖，兼具手柄连接和开度指示作用。其外形带有方向标识，装配后可直观显示当前流道朝向。三通换向阀在实际使用中容易出现误操作，若标识不清，可能将循环管路切换到错误支路，造成旁通关闭、回流或设备空载。因此，手柄与阀芯之间应设置明确的角度限位，常见切换位置为0度、90度或其他规定转角，限位结构应避免依靠塑料尖角承受全部冲击。

　　密封设计是这类产品的关键。阀芯与阀座之间需要依靠弹性密封圈实现低压下的可靠密封，同时保证操作扭矩不过大。PVC管路系统通常工作压力不高，但水锤、安装应力和温度变化会影响密封性能。阀盖螺钉的预紧力应均匀，过紧会增大阀芯转动阻力并加速密封圈变形，过松则可能在阀杆或阀腔周边出现渗漏。阀杆穿出位置通常还需设置轴封或O形圈，以防止流体从操作机构处外泄。

　　建模时需要先确定三个接口的中心高、接口外径、承插深度以及阀体外轮廓包络。三接口中心线应保持准确相交，若内部流道与接口轴线错位，会造成局部节流、涡流和压损增大。阀芯开孔直径应与管路通径协调，在满足结构强度的前提下尽量减少流道突变。端盖螺钉孔位置、密封槽截面、阀芯旋转轴和手柄限位结构都属于装配干涉检查重点。

　　安装边界方面，阀体两侧及第三个接口周围需预留管材插入和胶水固化所需的直线空间，顶部还要保留手柄旋转空间，不能将阀门紧贴墙面、支架或其他设备布置。由于PVC承插接口粘接后不易调整，装配前应确认阀向和手柄行程。管路支撑也应合理设置，避免大口径管道重量直接作用在阀体上，使接口承受弯曲载荷。

　　整体设计思路偏向轻量化、耐腐蚀和低成本批量制造。塑料阀体可通过注塑成型，外形应避免厚大胶位，螺钉柱、加强筋和承插口根部需控制壁厚过渡，减少缩痕和内应力。流道内壁应尽量平滑，接口与阀腔交接处不宜出现明显台阶。通过三维模型可直接检查阀芯转角、密封槽位置、螺钉装配空间以及手柄在各切换位置是否与管路干涉，为后续模具开制、工程图输出和样件验证提供完整结构依据。
