工业产线工件跳动速度在线检测装置

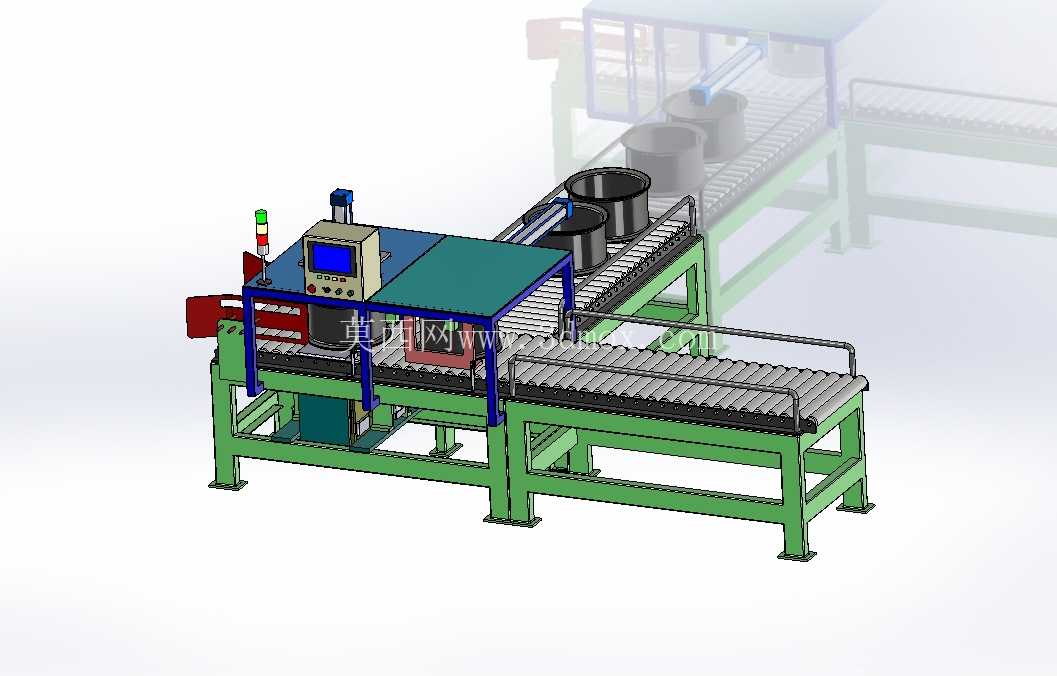

　　该套检测装置面向连续生产场景下的工件运动参数核验需求搭建，整体采用双层开放式铝型材机架作为承载主体，上层布设检测传感组件、信号采集模块与控制柜体，下层预留工件通行通道与导向限位结构，可直接对接辊筒输送线、链板输送线等连续产线，在工件随线体匀速行进的过程中，非接触式采集工件的径向跳动量与瞬时移动速度，无需将工件下线转运至计量室单独检测，适配汽车零部件加工、五金冲压件量产、轴承套圈精加工等需要全检跳动公差的生产场景，替代传统人工手持百分表逐件抽检的作业模式，既降低质检人员的重复劳动强度，也能避免人工读数带来的人为误差，检测数据可实时上传至产线MES系统，为工序加工参数调整提供量化依据。

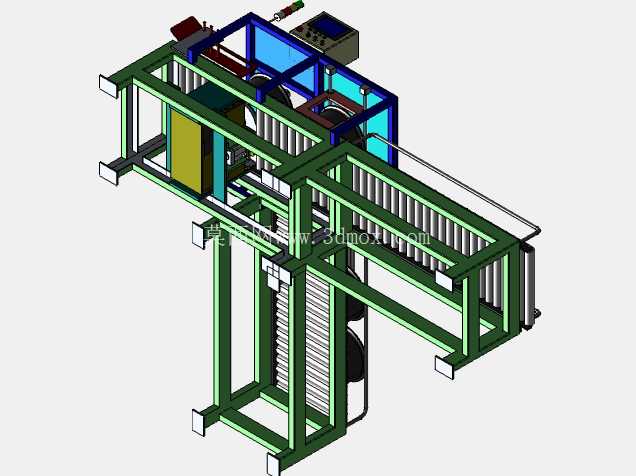

　　从结构设计思路来看，整套装置的框架全部采用工业标准铝型材搭配角件锁附拼接，没有采用整体焊接机架，一方面是铝型材自身的槽道结构可以灵活调整各组件的安装位置，在面对不同尺寸规格的被测工件时，只需松开紧固件滑动调整传感器安装座、导向挡条的相对位置，无需额外在机架上钻孔攻丝，改型适配周期极短；另一方面铝型材自重较轻，整套装置无需做专门的设备基础，在车间内移位、对接不同产线时，用普通液压叉车即可整体转运，部署灵活性远高于焊接钢结构机架。框架的立柱与横梁选型经过载荷校核，上层承载的控制箱、传感器支架总重量控制在型材额定载荷的60%以内，长期运行不会出现横梁挠曲变形，避免因机架自身振动干扰检测精度。

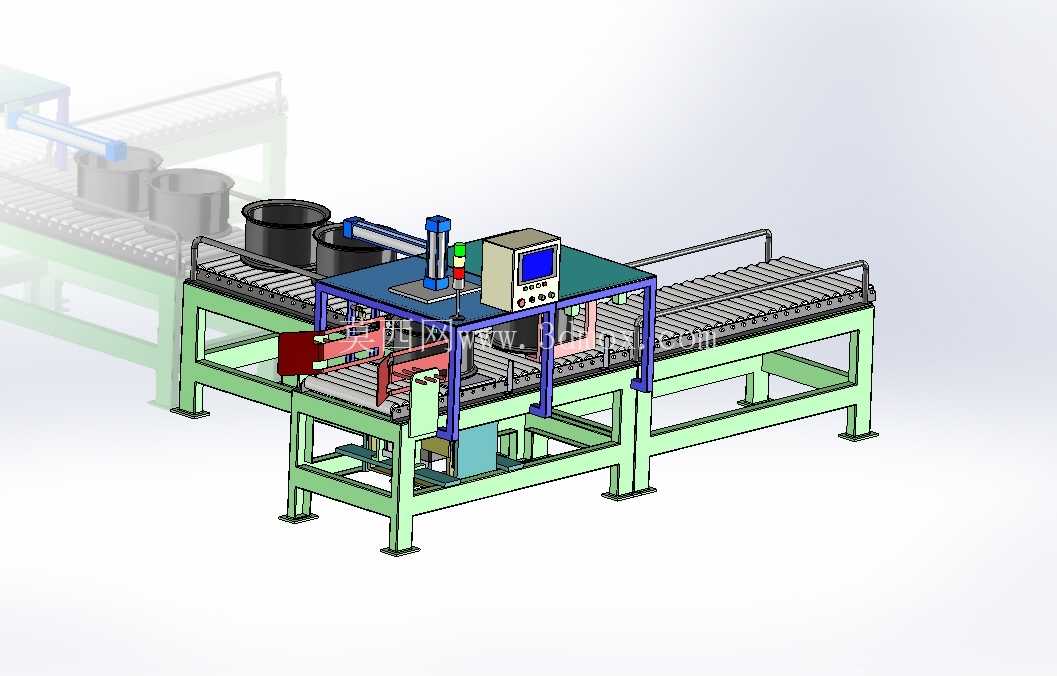

　　装置的功能分区排布完全贴合现场质检的作业逻辑：工件从下层通道的一端进入，通道两侧设置有可调宽度的导向滚轮，对行进中的工件做径向限位，防止工件在输送过程中出现偏摆、移位，保证被测表面始终处于传感器的有效检测量程内；上层框架跨接在输送通道正上方，检测探头垂直对准工件的被测圆柱面，探头的安装座带有三轴微调结构，可分别调整X、Y、Z三个方向的位置与角度，适配不同直径、不同检测点位的测量需求。控制箱布置在上层框架的侧端，和检测探头之间的走线全部沿型材槽道内布设，外部没有裸露的拖曳线缆，既避免车间通行的工件、工具剐蹭线缆造成故障，也能减少现场粉尘、切削液飞溅对接线端口的侵蚀。装置顶部还预留了三色报警灯的安装位，当检测到工件跳动值超出设定公差阈值时，可直接触发声光报警，配套的剔除机构可直接在下游工位将不合格件分拣出来，实现检测、判定、分拣的全流程自动化。

　　在安装边界与外形尺寸层面，整套装置的整体高度适配常规车间产线的通行高度，下层通道的净空高度覆盖市面绝大多数回转类工件的输送尺寸，框架的支脚底部配置可调水平脚杯，可在地面不平整的车间现场调整整机水平度，调整行程足以抵消普通环氧地坪的铺设误差，不需要额外做地基灌浆。装置的横向宽度略宽于标准输送线的本体宽度，对接时只需将装置跨放在输送线的检测工位段，两侧和产线护边做简单锁附即可完成固定，不需要对原有输送线做大规模改造，现场安装调试的工作量极小。框架侧面预留了扩展安装面板，后续可根据检测需求追加激光位移传感器、视觉检测相机、温度采集模块等组件，无需改动主框架结构，设备的扩展冗余度充足。

　　从实际运行的工况适配性来看，装置的所有外露结构件都做了阳极氧化处理，在机加工车间存在切削液油雾、金属粉尘的环境下长期使用不会出现锈蚀掉漆的问题，检测组件的安装位置都做了远离产线振动源的隔振设计，探头和机架之间垫有阻尼隔振垫，可过滤掉输送线电机运转带来的高频振动，保证采集到的跳动数据真实反映工件自身的形位公差，不会混入设备自身的振动干扰。
