医用试管自动化分拣管理设备结构设计

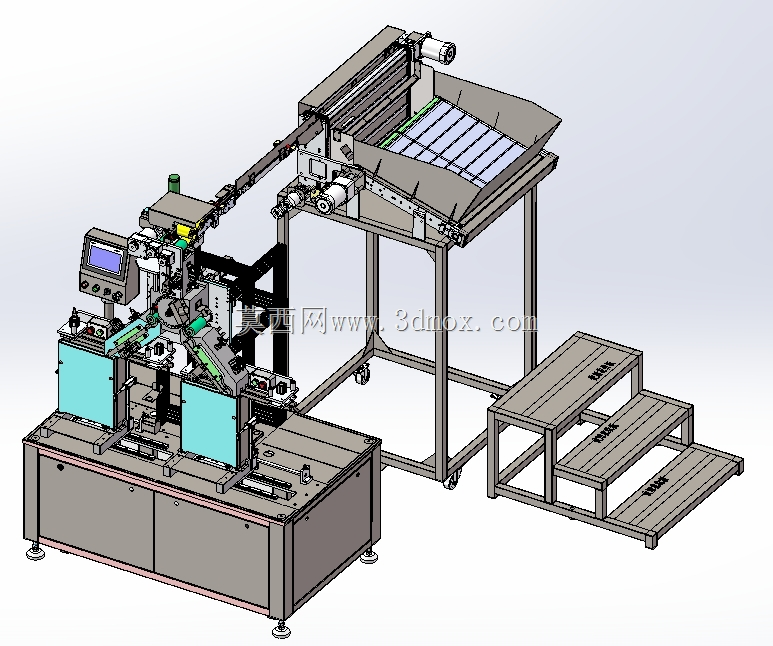

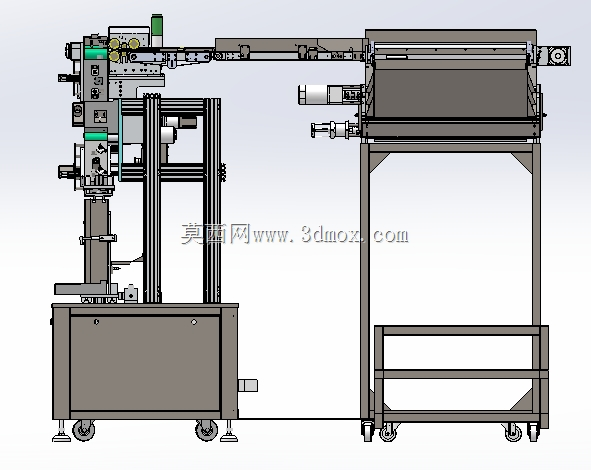

　　这款设备主要面向医院检验科、中心采血室、生物实验室等需要处理大量试管样本的场景，解决人工分拣、登记、存储试管时效率低、易出错、样本管理追溯难的实际痛点，替代传统人工完成试管从接收到分类存储的全流程作业。从结构布局来看，设备整体分为进料段、作业执行段、出料暂存段三个核心区域，配套带防滑踏步的操作梯台，方便运维人员对高位进料机构进行日常耗材更换与故障排查，机架整体采用工业铝型材搭配钣金封板搭建，底部配置可调脚杯与脚轮组合，既可以在安装时调整水平度保证运行精度，也能满足车间内短距离移位调整的需求，整体安装边界控制在长3.2米、宽1.8米、高2.1米范围内，不需要对实验室地面做特殊预埋处理，适配多数常规实验室的场地空间条件。

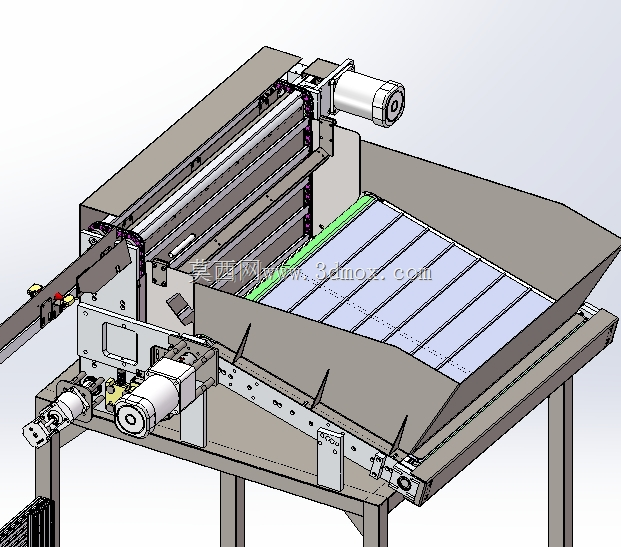

　　进料段采用倾斜式料仓设计，料仓表面做防滑导条处理，可一次性容纳批量待处理试管，依靠重力与底部拨轮机构配合实现试管单支分离有序出料，避免多支试管堆叠卡料，导条间距可根据不同规格试管的直径做快速调整，适配10ml、15ml、20ml等常规采血管与样本试管的上料需求。作业执行段集成了多轴机械臂、扫码识别模块、标签打印贴合机构、定位夹具组件，机械臂末端的夹具根据试管外形做仿形设计，夹持面嵌有软质防滑垫，夹持力通过气动回路做压力限定，既能保证试管转运过程中不滑落，也不会因夹持力过大造成试管碎裂、样本漏液的问题；机械臂的运动路径经过反复优化，在保证定位精度的前提下尽可能缩短空行程，单循环作业节拍可控制在3秒以内，满足每小时上千支试管的处理需求。

　　传输系统采用平皮带搭配侧边导向条的结构，皮带表面做哑光防滑处理，避免试管在传输过程中出现打滑偏移，传输段的各个工位都设置了光电传感器，可实时检测试管到位情况，一旦出现缺管、卡管问题会立即触发停机保护，避免机构撞损。设备的控制交互区域设置在机身前部的操作台上，配置触控显示屏与实体急停按钮，操作人员可通过屏幕快速切换作业模式、查看设备运行状态、调整各工位的运行参数，机身下部的柜体用来容纳气动元件、控制电路与走线，所有走线都通过拖链与线槽规整布置，避免长期运行过程中线路磨损造成故障。

　　出料段对应不同分类的存储位，可根据试管的检测项目、采样信息自动将试管输送到对应料盒中，完成分拣后的试管可直接由工作人员取走送检或存入低温存储柜，不需要二次人工核对分类。在设计过程中，重点考虑了医用场景的清洁需求，所有与试管接触的部件都采用耐腐蚀、易擦拭的材质，设备外表面没有难以清洁的卫生死角，可使用常规医用消毒剂做表面消杀，不会出现消毒液体残留腐蚀结构件的问题；同时针对设备运行的噪音做了优化，所有运动副都配置了自润滑轴承，传动部位加装隔音防护板，运行噪音控制在65分贝以内，不会对实验室的安静工作环境造成干扰。设备的安全防护设计也覆盖了全作业区域，所有运动机构的外侧都设置了透明防护挡板，既可以观察内部运行状态，也能避免操作人员误触运动部件造成工伤，防护挡板配备安全联锁开关，一旦挡板被异常打开，设备会立即停止所有运动，保证运维操作的安全性。
